لوحة الدوائر CNC
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |

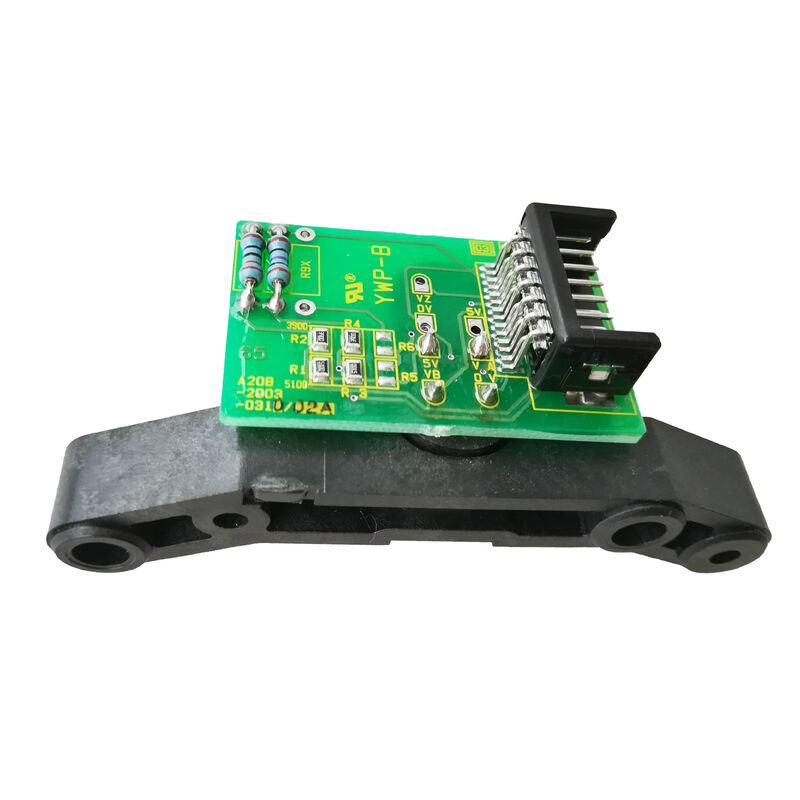

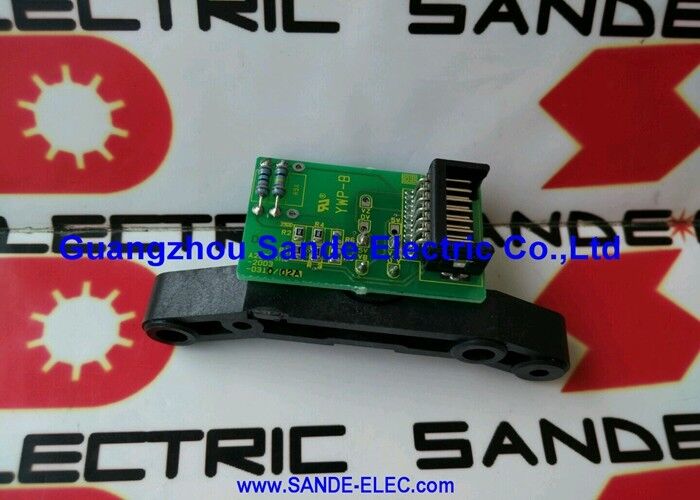

| رقم الموديل | A20B-2003-0310 |
The FANUC Alpha and Alpha-i spindle motor's MI sensor (Magnetic sensor with Index) or MIZ sensor (Magnetic sensor with Index and Z-phase) provides the spindle amplifier with the feedback it needs for three distinct functions:
تنظيم سرعة الفولاذ:تحسب نبضات السرعة المستمرة سرعة الفولاذ الفعلية. مضخم الفولاذ يقارن هذا مع السرعة التي يتم التحكم بها بواسطة CNC كل بضعة ميلي ثانية،ضبط تيار المحرك للحفاظ على السرعة المبرمجة تحت أحمال قطع مختلفة.
توجيه الفولاذ:يقوم جهاز CNC بتوجيه الغزل إلى وضع زاوية محدد قبل تغيير الأداة. توفر نبضة I (المؤشر) للمستشعر المرجعية الزاوية المطلقة.يحتسب المضخم خطوات المشفر من هذه الإشارة للوصول إلى وضع التوجه.
صلبة:يتطلب التقط الصلب مزامنة دقيقة مع قفل المرحلة بين دوران الغزل ومعدل التغذية في المحور Z. The sensor's real-time angular feedback allows the CNC to compute the Z-axis position command from the spindle angle at every interpolation cycle — maintaining the precise pitch ratio required for accurate threads.
| المعلم | القيمة |
|---|---|
| الوحدة المضيفة | A860-2100-V001 |
| الوظيفة | تكييف إشارة مستشعر MI/MIZ |
| محركات الفولاذ | السلسلة ألفا و ألفا-i |
| النتائج | نبضات السرعة، نبضات I (مؤشر) ، Z-phase |
| التطبيقات | تنظيم السرعة، التوجه، التقط صلب |
A20B-2003-0310 الفاشل يعطل ردود فعل الفولاذ:
إنذار SP 07 (خطأ رد فعل السرعة):لا يكتشف مكبر الغزل إشارة رد فعل السرعة أو غير معقولة. يتم إطلاق هذا الإنذار عندما يتم إصدار الأمر إلى الغزل للعمل. لا يمكن للدافع تنظيم السرعة دون رد فعل.
فشل التوجيه:النبض المؤشر غائب أو فاسد. يدور المغزل إلى أجل غير مسمى بحثًا عن مرجع التوجه. يقوم CNC بتوليد فترة استراحة التوجه.
أخطاء صلبة:تعطل مزامنة المرحلة
إنذارات متقطعة مرتبطة بالحرارة:يمكن أن يعمل الـ PCB بشكل صحيح عند بدء التشغيل البارد ولكن يفشل عندما تتسخن منطقة محرك الغزل - وهي سمة من خصائص مفاصل أو مكونات اللحام المتدهورة حراريًا في مجموعة أجهزة الاستشعار.
تشخيص إنذار SP-07:يقوم مركز معالجة بتوليد SP-07 عند بدء تشغيل الغزل. يتم اختبار التلفيف المحرك والكابلات وإدخال ردود الفعل للمضخة بشكل صحيح. يتم تحديد وحدة التقاط A860-2100-V001.استبدال A20B-2003-0310 PCB داخل يزيل الإنذار.
خطأ التوجيه على الجهاز الحاسوبي:فشل مركز الدوران في عمليات تغيير الأدوات لا يمكن أن يجهز المغزل. النبض I من وحدة التقاط غائبة. استبدال A20B-2003-0310 يعيد مؤشر التوجيه.
السؤال 1: هل A20B-2003-0310 هي الوحدة الكاملة A860-2100-V001 أم فقط PCB في الداخل؟
A20B-2003-0310 هو PCB داخل الوحدة الكاملة. A860-2100-V001 هو التجميع الكامل (البيت وعناصر المستشعر و PCB).إذا كانت الأغراض الميكانيكية والعناصر الاستشعارية غير متضررة ولكن الإلكترونيات قد فشلت، A20B-2003-0310 هو عنصر الاستبدال المحدد.
س2: ما هو الفرق بين أجهزة الاستشعار MI و MIZ؟
جهاز الاستشعار MI يوفر نبضات السرعة ونبض مؤشر واحد (I) لكل دورة للإشارة إلى التوجه.يضيف مستشعر MIZ مخرجًا للفاز Z ، مرجعًا لوضع بدقة أعلى يستخدم في التطبيقات التي تتطلب تحديد موقع زاوي مطلق أكثر دقةوحدة التقاط A860-2100-V001 تخدم كلا النوعين؛ وA20B-2003-0310 PCB معالجة كلا أنواع الإشارة.
السؤال 3: هل يعمل A20B-2003-0310 مع كل من المحركات الفا و الفا-i؟
نعم. يؤكد وصف المستخدم صراحة: "لـ ALPHA و ALPHA-I SPINDLE MOTOR". كلا الجيلين من محركات الغزل يستخدمان وحدة التقاط A860-2100-V001 مع A20B-2003-0310 PCB لتعليق MI / MIZ.
السؤال 4: هل يمكن اختبار A20B-2003-0310 خارج وحدة التقاط؟
يتطلب PCB إشارات مدخلات عنصر المستشعرات لإنتاج مخرجات ، ولا يمكن اختباره بشكل ذي مغزى في عزلة. الطريقة التشخيصية الأكثر عملية هي الاستبدال:استبدال وحدة التقاط أو PCB مع مثال معروف جيد ومراقبة ما إذا كان أجهزة إنذار الغزل واضحةإذا استمر الإنذار بعد الاستبدال ، فإن الخطأ يكمن في مكان آخر في سلسلة التغذية الراجعة (سلامة الكابلات ، حالة القرص المستهدف ، دائرة مدخلات ردود فعل المضخم).
السؤال 5: ما هي حالة القرص المستهدف التي يجب فحصها جنبا إلى جنب مع A20B-2003-0310؟
قبل استبدال جهاز تحكم الحاسوب، فحص القرص المستهدف على عمود محرك الغزل للحصول على الضرر، والتلوث (تراكم الزيت أو الحطام المعدني) ، أو فجوة الهواء غير الصحيحة إلى عناصر الحاسوب.يمكن أن ينتج قرص الهدف الملوث أو المتضرر أنماط نبض غير منتظمة لا يمكن لPCB المستشعر تصحيحها مما يؤدي إلى إنذارات فولاذية حتى مع PCB يعملنظف أو استبدل القرص المستهدف إذا تم العثور على حالة غير طبيعية
