| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| رقم الموديل | A20B-2003-0311 |

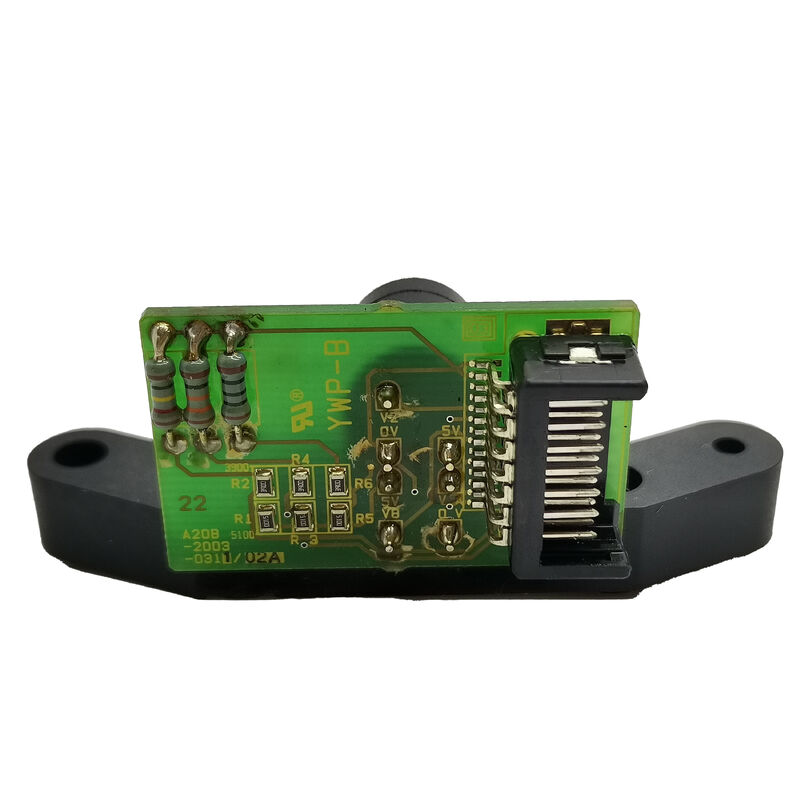

الـفانوك A20B-2003-0311هي لوحة تحليل الإشارات المثبتة داخل مجموعة أجهزة استشعار محرك الدوران من فانوك A860-2110-V001 MZi.
ليس متاحاً كلوحة مستقلة الـ PCB هو مكون لا يتجزأ من وحدة الاستشعار A860-2110-V001 ، والشراء يتطلب تجميع مستشعر كامل.
الطلبات لأي من أرقام الجزء A20B-2003-0311 أو A860-2110-V001 تؤدي إلى وحدة مستشعر كاملة واحدة ، لأن PCB وغلاف المستشعر يتم توفيرهما دائمًا معًا.
لفهم ما يفعله هذا الـ (بي سي بي) يتطلب فهم مكان A860-2110-V001التي تستخدم مشفرات نبضات بصرية (عائلة A860-2xxx من المشفرات المطلقة) للردود الفعلية المغلقة، تستخدم المحركات الفا i المودلة نهجًا مختلفًا للمستشعر: المستشعر المغناطيسي من نوع MZi ، الذي يكتشف موقع الدوران والسرعة من حلقة الهدف ذات الأسنان أو المغناطيسية على عمود محرك المودلة.
يحتوي غطاء جهاز الاستشعار A860-2110-V001 على عنصر التقاط المغناطيسي و PCB A20B-2003-0311 ،والذي يضبط إشارة جهاز الاستشعار المغناطيسي الخام إلى مخرج رقمي نظيف يمكن أن يعالجها مكبر محرك الغزل.
جهاز الاستشعار MZi يتواصل مع محرك الغزل عن طريق مرفق 12 دبوس على جسم جهاز الاستشعارمما يعني أن السلك من جهاز الاستشعار إلى مكبر محرك الدوران يتم الحصول عليه بشكل منفصل أو الاحتفاظ به من التثبيت الأصلي أثناء تبادل جهاز الاستشعار.
هذا الاتصال يحمل ردود الفعل سرعة الغزل، بيانات موقف توجيه الغزل، وإشارات صحة المستشعر إلى المضخم الذي يستخدمها لتنظيم سرعة الغزل تحت أحمال القطع،تنفيذ دورات الضغط الصلب حيث يجب أن تبقى العمود والمحور Z متزامنة، ويقوم بتوجيه الغزل عند تغيير الأدوات.
إن إيقاف A20B-2003-0311 من قبل Fanuc يعكس نفس ديناميكية دورة حياة المنتج التي شوهدت في مجموعة مكيفات ألفا iولكن السكان الفا I محرك الموديل التي يخدمها لا تزال منتشرة في إنتاج أدوات الآلات.
لأن PCB لا يمكن الحصول عليه بشكل مستقل ، فإن مسار الاستبدال لـ A20B-2003-0311 الفاشل هو وحدة استشعار A860-2110-V001 كاملة من المخزون الفائض أو التبادل.
| المعلم | القيمة |
|---|---|
| نوع اللوحة | PCB معالجة الإشارة |
| جمعية الوالدين | وحدة الاستشعار A860-2110-V001 MZi |
| نوع جهاز الاستشعار | جهاز التقاط المغناطيسي (نوع MZi) |
| الاتصال | 12 دبوس (مستوى وحدة الاستشعار) |
| كابل | غير متضمنة مع وحدة الاستشعار |
| التطبيق | سرعة المحرك الفا إيه و ردود الفعل عن الموقف |
| وظائف الفولاذ | ردود الفعل السريعة، مزامنة النقر الصلبة، التوجه |
| وضع المصنع | تم إيقافه |
| المعروض | جزء من وحدة A860-2110-V001 الكاملة فقط |
التمييز بين الاستشعار المغناطيسي MZi ومبرمجي النبضات البصرية المستخدمة في المحركات الخدمية يستحق الشرح لأي شخص جديد في أنظمة محركات فانوك.الترميزات البصرية تستخدم قرص زجاجي أو بلاستيكي مع أنماط شفافة وغير شفافةمصدر ضوء ومجموعة من أجهزة الكشف الضوئي تقرأ موقع القرص بصرياً.
تستخدم أجهزة الاستشعار المغناطيسية بدلاً من ذلك للكشف عن مرور القطبين المغناطيسيين أو الأسنان على حلقة الهدف المرفقة بعجلة المحرك ، باستخدام تأثير هال أو العناصر المقاومة المغناطيسية في جسم المستشعر.
بالنسبة لمحركات الغزل ، يوفر النهج المغناطيسي مزايا عملية في بيئة الغزل: تعمل الغزلات بسرعة عالية وتخضع لمواد التبريدومستويات الاهتزاز التي تتطلب أكثر من بيئة محور الخدمة النموذجية.
تتحمل أجهزة الاستشعار المغناطيسية تلوث الجسيمات المعدنية التي من شأنها تدهور القرص البصري، ومبدأ استشعارها غير اللمس يعني أنه لا توجد آلية ارتداء من التشغيل العادي.
دور الـ A20B-2003-0311 PCB هو أخذ الإشارة التناظرية من عناصر التقاط المغناطيسية وإنتاج النظيفة،النبضات الرقمية الخالية من الضوضاء التي تتوقعها دائرة المدخلات لمضخم الغزل هذه وظيفة تكييف الإشارة هي ما يساهم به الهيكل الرقمي اللاسلكي في تجميع المستشعر الكامل.
ثلاثة وظائف لفول في مركز معالجة CNC تعتمد بشكل مباشر على مستشعر MZi الذي يوفر ردود فعل نظيفة وموثوقة:
تنظيم السرعة تحت حمولة القطعيقرأ المضخم باستمرار ردود الفعل MZi للحفاظ على سرعة الغزل المطلوبة ضد الاختلافات في قوة القطع.
إشارة مستشعر MZi المتدهورة تسبب صيد السرعة (مرئية كاختلاف في صوت التصنيع وملء السطح) في أحسن الأحوال ، و SP0740 أو إنذارات رد فعل سرعة الغزل المماثلة في أسوأ الأحوال.
طوق صلبيتطلب التزامن بين دوران الغزل وتغذية المحور Z أثناء دورة التنصت الصلب بيانات موقع الغزل في الوقت الحقيقي من مستشعر MZi.
عدد أجهزة الاستشعار المفقود خلال دورة النقر يمكن أن يزيل الخيط أو يكسر الصنبور.إنذارات التنصت الصلبة أو نوعية الخيوط السيئة على الصنابيع المحددة بشكل جيد غالباً ما تعود إلى تدهور مستشعر MZi.
توجيه الغزليتطلب تغيير الأداة أن يتوقف الغزل في موقف زاوية محدد لتشغيل مفتاح محرك تغيير الأدوات التلقائي.
جهاز الاستشعار MZi يوفر مرجع الموقف لهذا التوجه؛ جهاز الاستشعار الفاشل ينتج SP0742 (خطأ توجيه الغزل) أو إنذارات معادلة تمنع تغيير الأدوات.
السؤال 1: هل يمكن استبدال PCB A20B-2003-0311 بشكل مستقل ، أم يجب استبدال مستشعر A860-2110-V001 بالكامل؟
لا يتم بيع اللوحة الالكترونية بشكل منفصل أي طلب لـ A20B-2003-0311 يؤدي إلى تجميع كامل لجهاز الاستشعار A860-2110-V001لأن Fanuc وموردي سوق ما بعد التسليم يقدمون PCB فقط كجزء متكامل من جسم جهاز الاستشعار.
محاولة تفكيك وحدة الاستشعار لاستبدال لوحات التلفزيون فقط تخاطر بتدمير محاذاة عنصر التقاط المغناطيسي، الذي يتم تعيينه من المصنع ولا يمكن تعديله في الميدان.الإجراء الصحيح للخدمة هو استبدال وحدة الاستشعار الكاملة.
س2: ما هي الأعراض الشائعة عندما يفشل جهاز الاستشعار A20B-2003-0311 / A860-2110-V001؟
العلامات المبكرة خفية: نوعية التقط الصلبة غير المتسقة قليلاً (خيوط على حدود التسامح بدلاً من التوضيح بوضوح في المواصفات) ، اختلاف بسيط في سرعة الغزل تحت قطع ثقيل ،أو التوجه في الغزل الذي يستغرق وقتا أطول من المعتاد لإكمال.
مع استمرار تدهور المستشعر ، تقوم CNC بتوليد إنذارات الغزل SP0740 (خطأ رد فعل السرعة) ، SP0742 (فشل التوجه) ، أو SP0001 (إفراط محرك الغزل ،لأن المضخم لا يستطيع تنظيم السرعة بدقة)في أكثر حالات الفشل تقدماً، لن يعمل الفولاذ على الإطلاق.
سجل إنذار مكبر محرك الغزل النظيف مع إنذارات نوع المستشعر فقط على غزل واحد يشير مباشرة إلى مجموعة المستشعر.
السؤال 3: بعد استبدال جهاز الاستشعار A860-2110-V001، هل هناك حاجة لإجراء أي معايرة أو تعديل للمعلمات؟
بعد تركيب جهاز الاستشعار الاستبدالي، قد يكون من الضروري إعادة تعيين موقف توجيه الغزل.
يتم تعريف موقف توقف التوجيه عن طريق العلاقة الزاوية للمستشعر إلى موقف مرجعية عمود المحرك.ويمكن أن يكون لجهاز استشعار بديل علاقة تركيب زاوية مختلفة قليلاً عن الجهاز الأصلي.
The CNC parameter for the spindle orientation position (the SP1004 or equivalent orientation shift parameter on compatible i-series controls) may need adjustment to bring the spindle back to the correct stop angle for the tool changer.
التحقق من محاذاة تغيير الأداة بعد استبدال جهاز الاستشعار وتعديل معايير التوجه بتدفقات صغيرة إذا لزم الأمر.
السؤال 4: هل A860-2110-V001 (مع A20B-2003-0311 PCB) متوافق مع جميع أحجام محركات الفا i؟
A860-2110-V001 هي وحدة استشعار محددة لمجموعة محددة من نماذج المحركات الفا i spindle.
إنه ليس جهاز استشعار فولاذي عالمي عبر مجموعة ألفا i بأكملها
واجهة التثبيت الميكانيكية للمستشعر وقطر حلقة الهدف على عمود المحرك محددة للمحرك.تأكيد دائما رقم جزء جهاز الاستشعار ضد نموذج محرك فولاذ يجري الخدمة بدلا من افتراض أن أي مستشعر MZi سوف تناسب أي الفا i فولاذ.
السؤال 5: يتم بيع جهاز الاستشعار بدون كابلات ما هو الكابل المطلوب وكيف يتم تحديده؟
الكابل الذي يربط مستشعر A860-2110-V001 بمضخة محرك الغزل هو عنصر شراء منفصل. تفيد Fanuc بكابلات مستشعر MZi مخصصة مع عائلة رقم الجزء A660-2005-T732,مع إضافات الطول المحددة (على سبيل المثال ، # L180R0 لـ 18m).
يجب أن يتطابق طول الكابل مع مسافة التوجيه الفيزيائية من محرك الغزل إلى المضخم في الخزانة الكهربائية للآلة.
عند استبدال جهاز الاستشعار، فحص الكابل الحالي وموصولاته إذا كان الكابل في حالة جيدة، فيمكن الاحتفاظ به.
إذا أظهر الكابل تلفًا أو أظهرت الموصلات تآكلًا ، فاستبدل الكابل إلى جانب جهاز الاستشعار لتجنب حدوث حادث إيقاف ثانية للجهاز بسبب فشل الكابل بعد فترة وجيزة من استبدال جهاز الاستشعار.
