| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A20B-2100-0741 |

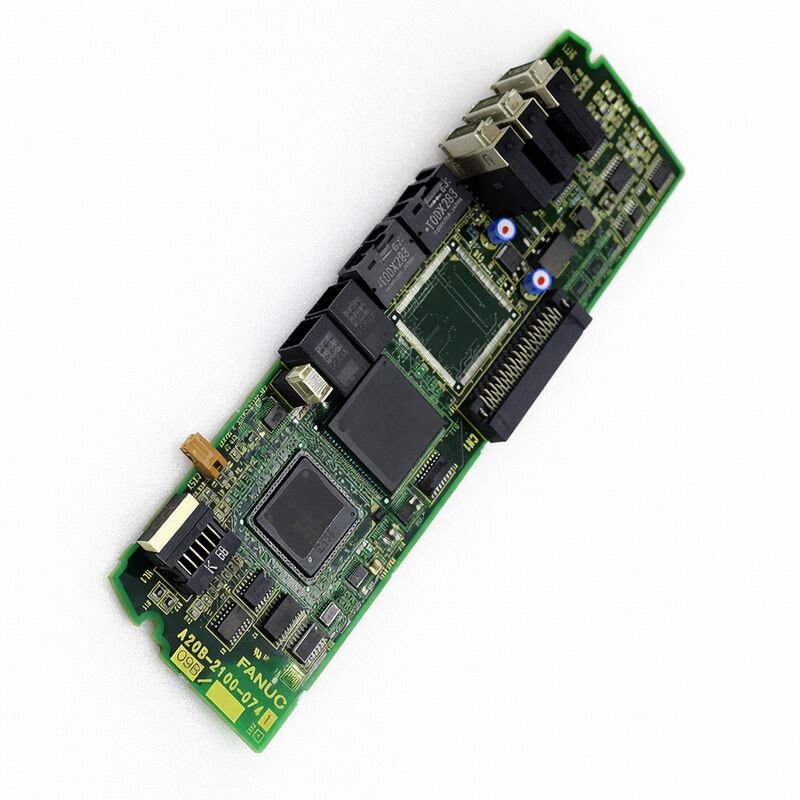

الـفانوك A20B-2100-0741هولوحة تحكم لمضخات Alpha i servo، تم تحديدها على وجه التحديدلوحة تحكم إصدارية ذات محورينلـSVM2التطبيقات
وترتبطA06B-6114عائلة مكبرات الخدمة ألفا I ، مما يجعلها لوحة لطبقة التحكم في مكبرات الخدمة بدلاً من لوحة أم عامة أو لوحة لوحة.
هذا اللوح يجلس في دور أكثر تركيزا من نظام CNC PCB العامة.
ينتمي إلى جانب التحكم في مكبر الخدمة ، حيث يعد تخطيط مكبر المحورين وتخطيط الموصلات وتوافق لوحة التحكم مهمًا للعمل الصحيح للخدمة.
أحد أجزاء الوصف يلاحظ على وجه التحديد اللوحة Alpha i SVM2 الاستخدام ويحدد موصلات جانب اللوحة مثلENC1,ENC2,CXA2A,CXA2B، وCOP10A/COP10B، مما يعزز دوره داخل مجموعة مكبر بدلا من في خزانة CNC الأوسع.
لفريق الصيانة، A20B-2100-0741 هو الأكثر قيمة عندما لا يزال مكبر Alpha i servo ذو محورين قابلة للإصلاح ولوحة التحكم الصحيحة مطلوبة لاستعادة تكوين مكبر الأصلي.
في هذا الإعداد، التطابق الدقيق بين أرقام الأجزاء أكثر أهمية من أي وصف عام، لأن اللوحة يجب أن تتوافق مع هيكل أجهزة SVM2 الأصلي.
| المعلم | القيمة |
|---|---|
| رقم الجزء | A20B-2100-0741 |
| العلامة التجارية | فانوك |
| نوع المنتج | لوحة التحكم |
| دور المجلس | لوحة تحكم ألفا إيه سيرفو |
| تكوين المحور | محورين |
| عائلة المضخات ذات الصلة | مكبر ألفا أيه |
| نوع الوحدة ذات الصلة | SVM2 |
| مثال مكبر متصل | A06B-6114 |
| استخدام نموذجي | إصلاح واستبدال مكبرات الخدمة |
الـA20B-2100-0741هو الأنسبإصلاح مكبر الخدمة Alpha i ذو المحورين,تجديد وحدة SVM2، ودعم الخدمة للآلات التي تستخدم أجهزة مكبرات A06B-6114فهي مفيدة بشكل خاص عندما يكون مكبر الخدمة نفسه يستحق إصلاحاً ويحتاج لوحة التحكم الصحيحة لاستعادة التكوين الأصلي ذو المحورين.
إنه يناسبك أيضاًبرامج تبادل المجلس,الصيانة القديمة لجهاز FANUC، ومخزون قطع الغيار لخدمة مكبرات ألفا.
في أعمال الإصلاح العملية ، يكون الأمر أكثر ملاءمة عندما يتم تضييق العيب إلى جانب لوحة التحكم في مكبر الصوت بدلاً من مرحلة الطاقة أو المحرك أو أسلاك الآلة الخارجية.
السؤال 1: لماذا يستخدم A20B-2100-0741؟
يستخدم كوسيلةلوحة التحكم الخدمية Alpha i ذات المحورينلـSVM2تطبيقات المضخات، بما في ذلكA06B-6114عائلة المضخات
السؤال الثاني: هل هذه وحدة مكبرة كاملة؟
لا، إنهلوحة التحكم داخل مجموعة مكبرات الخدمةهذا التمييز مهم لأن اللوحة هي جزء واحد فقط من أجهزة القيادة الخدمية الكاملة
السؤال 3: لماذا تعريف المحورين مهم؟
لأن اللوحة مخصصةتخطيط مكبر 2 محورفي أعمال الخدمة، عدد المحاور يؤثر على التوافق، واستخدام المرفق، وتكوين مكبر، لذلك لا ينبغي التعامل معها كما لوحة ألفا i العالمية.
س4: ما الذي يجب على الفنيين التحقق منه قبل استبداله؟
يجب عليهم تأكيد رقم الجزء، والتحقق من نموذج مكبر الصوت، وتفتيش منطقة المرفق، والتأكد من أن الخطأ لا يأتي من قسم الطاقة، مسار ردود الفعل، أو سلك الخدمة الخارجية.
استبدال مستوى اللوحة هو الأكثر معنى بعد أن تم تشخيص تجمع المضخم ككل.
السؤال 5: لماذا التطابق الدقيق للأجزاء أمر بالغ الأهمية لهذا اللوح؟
هذه اللوحة مرتبطة بموضوع معينألفا i SVM2 محورينتخطيط المكبرات. يمكن أن تنتمي اللوحات التي تبدو متشابهة إلى عدد محور مختلف أو عائلات المكبرات، لذلك مطابقةA20B-2100-0741بالضبط هو نهج الإصلاح الأكثر أماناً.
