| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A20B-2101-0711 |

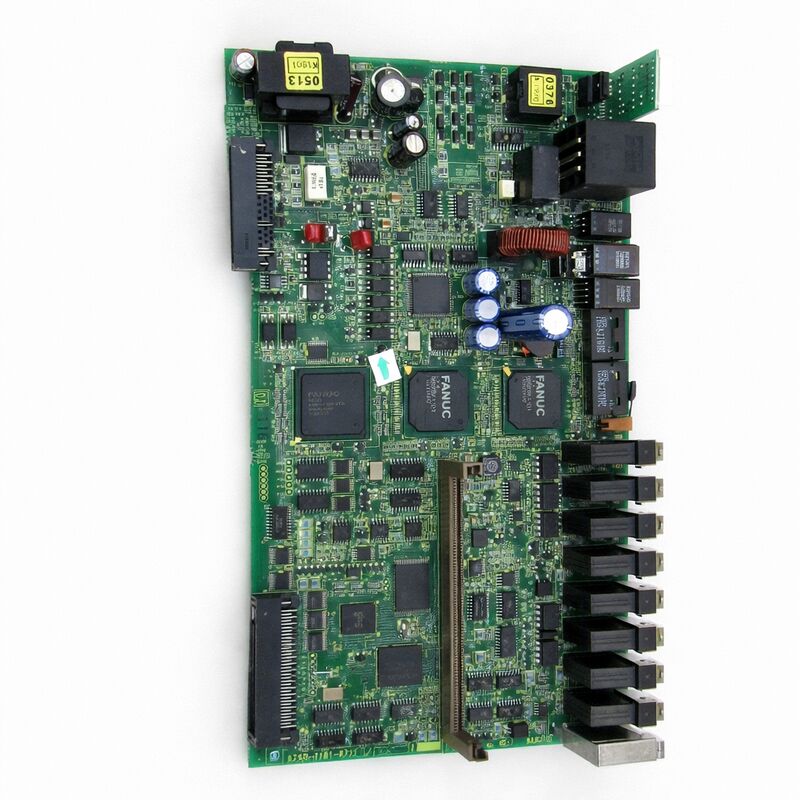

رقم الجزء:A20B-2101-0711
المصنع:شركة فانوك (اليابان)
فئة المنتج:لوحة التحكم في مكبرات الحركة
المسلسل:A20B-2101
الـFANUC A20B-2101-0711هي لوحة التحكم للدارة المطبوعة لـ Beta-i SVSP من FANUC.
The SVSP (Servo and SPindle) is a compact amplifier unit that integrates servo axis control and spindle drive capability into a single module — an approach that reduces cabinet footprint and wiring complexity on smaller and mid-range CNC machine tools where the separate Alpha-i servo and spindle amplifier stacks would be excessive.
A20B-2101-0711 هو طبقة الاستخبارات من وحدة SVSP.
إنه يتعامل مع جميع وظائف منطقية التحكم التي يحتاجها المضخم للعمل: استلام أوامر السرعة والدوران من CNC عبر حافلة الألياف FSSB، إدارة دوائر تحويل الطاقة،مراقبة ردود الفعل الحالية من طيات المحرك، تنفيذ حلقة التحكم الحالية في التردد العالي، وتقديم تقارير حالة المحرك، رموز الإنذار، وردود الفعل مشفر العودة إلى CNC.
مرحلة الطاقة الجسور الترانزستور ومصحح الذي يغير في الواقع تيار المحرك هو قسم منفصل من المضخم.
لوحة التحكم A20B-2101-0711 تخبرها بما يجب القيام به وتراقب ما إذا كانت تفعل ذلك بشكل صحيح.
هذه اللوحة هي جزء من سلسلة A20B-2101 ، والتي تغطي وحدات التحكم PCB لعائلة Beta-i من FANUC.
تستخدم عائلة Beta-i بنية مكبر مختلفة عن سلسلة Alpha-i الأكبر: تم تصميمها للنهاية الاقتصادية والمدمجة من مجموعة محركات FANUC ،تعمل بمحركات الخدمة الصغيرة ومحركات الغزل في مراكز الدوران، مراكز التصنيع العمودية، والآلات المماثلة التي لا تتطلب حمولات المحور محركات Alpha-i ذات التيار العالي.
| المعلم | القيمة |
|---|---|
| مكبر متوافق | FANUC Beta-i SVSP (مجموعة من أجهزة التحكم/الدوامة) |
| وظيفة المجلس | منطق التحكم في المحرك استقبال الأوامر، الحلقة الحالية، ردود الفعل، الإنذار |
| واجهة CNC | الحافلة الخدمية المتسلسلة الألياف البصرية FSSB |
| أنواع المحركات | محركات بيتا-آي سيرفو، محركات بيتا-آي فندل |
| السلسلة | A20B-2101 |
| الوضع | متاح تم تجديده، تم اختباره |
| الأصل | اليابان |
يعالج مفهوم مكبر SVSP قيوداً عملية على أدوات آلة CNC المدمجة: مساحة الخزانة.
التكوين القيادي للجهاز Alpha-i للجهاز ثلاثي المحور مع الغزل يتطلب أربع وحدات مكبر منفصلة (مصدر الطاقة PSM ، ثلاثة SVM ، و SPM واحد) ، كل منها مع لوحة التحكم الخاصة به ،اتصالات الحافلة المتواصلة، والاتصالات الألياف. بالنسبة لمركز التشغيل أو مركز التصنيع الصغير، هذا هو العقارات المقصورة كبيرة.
تتكامل Beta-i SVSP بين محركات الخدمة والدوال في وحدة واحدة ، ويتم تكوينها عادة لثنين أو ثلاثة محاور الخدمة بالإضافة إلى دوال.لوحة التحكم A20B-2101-0711 تدير هذا التكوين متعدد الوظائف من PCB واحد.
يتلقى أوامر FSSB من CNC لجميع محاور الخدمة التي يتعامل معها SVSP ، بالإضافة إلى أوامر الفولاذ التسلسلي لقسم الفولاذ ، ويقوم بتنسيق مرحلة الطاقة وفقًا لذلك.
هذا التكامل فعال ولكن يخلق الاعتماد: عندما تفشل لوحة التحكم ، تتوقف جميع وظائف المحرك التي تخدمها وحدة SVSP في نفس الوقت.
إن الآلة التي تحتوي على محورين من الخدمة و محور يمر من خلال SVSP واحد ستفقد كل حركة المحور و التحكم في المحور إذا فشل لوحة A20B-2101-0711 الواحدة.لذلك فإن الحصول على لوحات استبدال سريعة أمر مهم لاستعادة الإنتاج.
A20B-2101-0711 يقوم بمراقبة ذاتية مستمرة عندما يكتشف حالة خطأأو فشل الاتصالات FSSB يولد رمز إنذار يظهر على شاشة إنذار CNC وعادة على شاشة LED ذات 7 أقسام لمضخم SVSP على اللوحة الأمامية.
الرموز 4xx للإنذار(وخاصة SV401، SV404، SV417، وما شابه ذلك) عند بدء التشغيل أو مباشرة تحت الحمل غالبا ما تشير إلى لوحة تحكم محرك القيادة عندما تظهر على جميع المحاور في وقت واحد والأجهزة المحرك (كابلات،مشفرات، المحركات) اختبار بشكل صحيح.
رموز إشارات LED المتمثلة في إنذار وحدة القيادةيجب أن تكون الرموز الموضحة على لوحة SVSP الأمامية متقاطعة مع قائمة رموز إنذار مكبرات FANUC Beta-i. الرموز التي تظهر مباشرة عند تشغيل المحركات ، قبل أن تتحرك ،غالبا ما تشير إلى خطأ على مستوى اللوحة بدلا من خطأ المحرك أو الكابل.
فشل متعدد المحاور في وقت واحدهو مؤشر قوي بشكل خاص. عادة ما تشير أخطاء المحور الفردي إلى مشاكل في المحرك أو الكابلات على هذا المحور.
عندما تظهر جميع المحاور التي تخدمها SVSP واحدة إنذارات في وقت واحد ، فإن لوحة التحكم في SVSP هي السبب الأكثر احتمالاً.
س1: يظهر شاشة LED لمضخة SVSP رمز إنذار لامض عند تشغيل الجهاز قبل أن تتحرك. أين يجب أن يبدأ التحقيق في العيب؟
الرجوع المتقاطع للرمز LED مع قائمة FANUC Beta-i SVSP الإنذار في دليل الصيانة.
تشير الرموز في نطاق 0x أو 1x عادةً إلى مشاكل في إمدادات الطاقة أو الدوائر الرئيسية. تشير الرموز في نطاقات 3x أو 4x أو 5x بشكل أكثر شيوعًا إلى مشاكل في لوحة التحكم أو مشاكل الاتصال FSSB.
بالنسبة للرموز ذات الصلة بـ FSSB، تحقق أولاً من جميع اتصالات الألياف في موصلات COP الخاصة بـ SVSP.
بالنسبة لرموز الإنذار التي لا تزال مع الألياف المؤكدة متصلة، لوحة التحكم A20B-2101-0711 هو المشتبه بها التالية.
السؤال 2: هل يمكن استبدال A20B-2101-0711 دون استبدال وحدة مكبرات SVSP بأكملها؟
أجل، لوحة التحكم هي مكون منفصل يمكن استبداله داخل مكبر (إس في إس بي)يتم تثبيت اللوحة داخل بيت المضخم ويتصل بدوائر مرحلة الطاقة من خلال موصلات داخلية.
مع احتياطات ESD المناسبة ومضخم مغلق ، يمكن إزالة لوحة التحكم واستبدالها.
بعد الاستبدال ، تحقق من أن معايير CNC servo الخاصة بتكوين المحرك والمحور سليمة ، يتم تخزينها في SRAM CNC ، وليس في لوحة المضخم ،لذلك لا ينبغي أن تضيع ما لم يتم إجراء تغييرات أخرى على الأجهزة.
س3: بعد تثبيت جهاز استبدال A20B-2101-0711، تظهر جميع المحاور إنذار SV401. ما هو السبب الأكثر احتمالا؟
SV401 يشير إلى أن مكبر الخدمة غير جاهز. بعد استبدال لوحة التحكم ، فإن السبب الأكثر شيوعًا لـ SV401 الفوري على جميع المحاور هو اتصال الألياف FSSB.
أثناء استبدال اللوحة ، قد لا تكون كابلات الألياف في موصلات COP في اللوحة الجديدة قد تم إعادة وضعها بالكامل.
أوقف تشغيل الكهرباء، فحص و أعد وضع كل رابط من ألياف الكهرباء، وتأكد من إدخال كل واحد منهما بالكامل و قفل.
إذا تم تأكيد أن ألياف FSSB صحيحة واستمر الإنذار، تحقق من أن تكوين معايير FSSB في CNC يطابق تعيين محور المضخم.
السؤال 4: هل يحتاج A20B-2101-0711 إلى أن يطابق مع تصنيف طاقة SVSP محدد ، أم أنه عالمي في مجموعة SVSP Beta-i؟
يمكن أن تستخدم مجموعة مختلفة من لوحات التحكم داخل عائلة A20B-2101 لقياسات طاقة SVSP مختلفة (مثل SVSP-20/20/20/40، SVSP-20/20/40-11 وما إلى ذلك).
يتم مطابقة تكوين البرمجيات الثابتة والأجهزة لوحة التحكم لنوع المضخم المحدد الذي يتحكم به.
تأكيد رقم نموذج مكبر SVSP الدقيق قبل طلب لوحة تحكم بديلة، وتحقق من أن رقم جزء لوحة الاستبدال مناسب لنموذج مكبر ذلك.استخدام لوحة التحكم غير مطابقة يمكن أن يسبب تشغيل غير صحيح أو إنذار فوري عند بدء التشغيل.
السؤال 5: كان SVSP يعمل لعدة سنوات قبل فشل لوحة التحكم. ما الذي يسبب عادة فشل لوحة التحكم في Beta-i SVSP؟
تدهور المكثفات الكهربائية هو السبب الأكثر شيوعًا المرتبط بالعمر.لوحات التحكم في مكبرات الصوت التي تعمل في درجات حرارة محيطة مرتفعة.
تجف المكثفات في دوائر تنظيم الطاقة على مدى سنوات الخدمة، مما يتسبب في فشل تنظيم الجهد وتشغيل الإنذارات التي تحاكي أنواع الأخطاء الأخرى قبل فشل اللوحة بالكامل.وتشمل الأسباب الأخرى تآكل اتصال الاتصال من دخول ضباب المبرد وحوادث الإفراط في الجهد العابر من مصدر الطاقة.
فالتفتيش المنتظم لفلاتر تبريد الخزانة وضمان التهوية الكافية يطيل بشكل كبير عمر خدمة لوحة التحكم.
