| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-3300-0033 |
ينتقل الاتصال المؤازر في أنظمة FANUC CNC الحديثة عبر الألياف الضوئية. والسبب هو الضوضاء الكهربائية. تحتوي خزانة محرك سيرفو على:
في هذه البيئة، يكون الكابل النحاسي الذي يحمل إشارات أوامر الموضع عرضة للخطر. يؤدي أي اقتران ضوضاء في سلك أمر المؤازرة إلى إضافة ضوضاء إلى أمر الموضع - مما ينتج عنه الخطأ التالي، وتموج السرعة، وانخفاض تشطيب السطح على قطعة العمل المُشكَّلة آليًا.

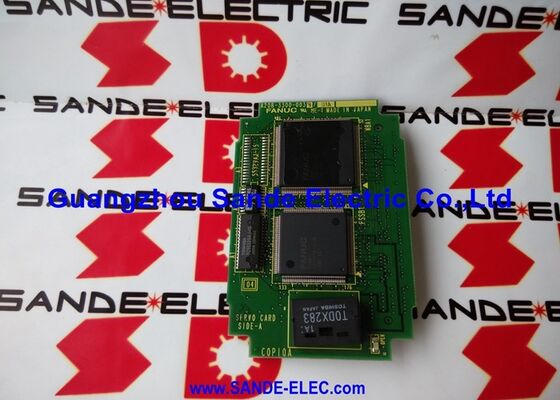

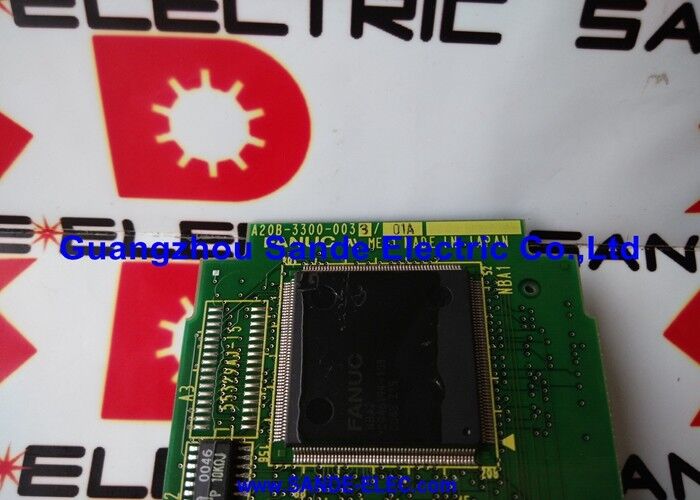

نقل الألياف الضوئية محصن تمامًا ضد التداخل الكهرومغناطيسي. يحمل رابط الألياف الضوئية FSSB نفس أوامر الموضع وبيانات ردود فعل التشفير كبديل للكابل النحاسي، ولكن لا يمكن إقران الإشارة الضوئية من أو إلى المجالات الكهرومغناطيسية. يقوم A20B-3300-0033 بتوليد إشارات النقل البصري FSSB ومعالجة إشارات ردود الفعل الضوئية المرتجعة - مما يجعل مناعة الضوضاء هذه مباشرة في الاتصال المؤازر للمحورين المتحكم فيهما.
| المعلمة | قيمة |
|---|---|
| واجهة | FSSB (الألياف الضوئية) |
| قنوات المحور | 2 |
| متناسق | فانوك 16i، 18i، 21i (النموذج أ/ب) |
| يكتب | المكونات في بطاقة المؤازرة |
| مسلسل | A20B-3300 |
يوفر A20B-3300-0033 قناتين FSSB بالضبط من بطاقة توصيل واحدة. تتوافق قدرتها بشكل مباشر مع التكوينات الأكثر شيوعًا:
مركز الدوران ذو المحورين (X و Z):يتحكم واحد A20B-3300-0033 في كلا المحورين. تتناسب الواجهة المؤازرة الكاملة لمخرطة CNC البسيطة مع هذه البطاقة المفردة.
2-محور نظام أكبر:بالنسبة لمركز المعالجة ذي 4 محاور، تتعامل البطاقة A20B-3300-0033 مع المحورين الأولين (عادةً X وY) بينما تتعامل البطاقة الثانية مع Z والمحور الرابع. تعمل كل بطاقة بشكل مستقل على قناة FSSB الخاصة بها.
أول محورين لـ CNC ذو 5 محاور:يغطي النموذج A20B-3300-0033 الأول المحورين 1 و2؛ بطاقات إضافية تمتد إلى المحاور الأخرى حسب الحاجة.
تعمل بنية المكونات الإضافية على تسهيل توسيع عدد المحاور — أضف بطاقة، وسيكتسب CNC قناتين مؤازرتين إضافيتين FSSB على نفس اللوحة الرئيسية.
إنذار اتصال FSSB على كلا المحورين الخاضعين للتحكم:يقوم مركز الخراطة FANUC 18i بإنشاء إنذارات اتصال FSSB على المحورين X وZ في وقت واحد. يتم اختبار كل من محركات الأقراص والمحركات المؤازرة بشكل صحيح بشكل مستقل. تم تحديد بطاقة المؤازرة A20B-3300-0033 على أنها الخطأ. يؤدي الاستبدال إلى استعادة اتصال FSSB على كلا المحورين.
توسيع النظام:تمت إعادة تكوين 21i CNC ثنائي المحور لتشغيل 4 محاور. يتم تثبيت A20B-3300-0033 ثانية على اللوحة الرئيسية إلى جانب البطاقة الحالية، مما يوفر قناتي FSSB الإضافيتين اللازمتين لتكوين المحور الجديد.
Q1: هل يمكن توصيل A20B-3300-0033 بمحركات مؤازرة بخلاف مكبرات الصوت من نوع Alpha-i FSSB؟
يستخدم A20B-3300-0033 بروتوكول الألياف الضوئية FSSB الخاص بـ FANUC، والذي يتوافق مع مكبرات الصوت المؤازرة FANUC Alpha-i وBeta-i المجهزة بمنافذ إدخال FSSB. مكبرات الصوت الأقدم من سلسلة Alpha التي تستخدم الواجهات التسلسلية من النوع A أو النوع B غير متوافقة مع FSSB ولا يمكنها الاتصال بـ A20B-3300-0033. تأكد من نوع واجهة محركات الأقراص المؤازرة قبل تركيب هذه البطاقة.
س2: كيف يتم تعيين عنوان عقدة FSSB لكل مضخم مؤازر على السلسلة التعاقبية؟
يتم تحديد تخصيص عنوان FSSB من خلال الترتيب الفعلي لمكبرات الصوت الموجودة على سلسلة الألياف الضوئية مع إعدادات معلمات CNC. عادةً ما يأخذ مكبر الصوت الأول في السلسلة العنوان الأدنى؛ تأخذ مكبرات الصوت اللاحقة عناوين أعلى بالتسلسل. تحدد معلمات تكوين FSSB في CNC (شاشة إعداد FSSB) عدد مكبرات الصوت وتخصيصات محاورها. بعد تركيب بديل A20B-3300-0033، تظل معلمات FSSB الحالية في SRAM الخاصة بـ CNC ويجب إعادة تأسيس الاتصال تلقائيًا عند تشغيل الطاقة.
س3: هل يمكن لنظام يحتوي على بطاقتين A20B-3300-0033 (4 محاور) أن يعمل في حالة تعطل بطاقة واحدة؟
عند فشل بطاقة A20B-3300-0033، فإن المحورين الموجودين على قناة FSSB الخاصة بهذه البطاقة فقط هم من يصدرون الإنذارات. وتستمر البطاقة الأخرى ومحوريها في العمل بشكل طبيعي. اعتمادًا على تكوين CNC، قد يكون الجهاز قادرًا على تنفيذ عمليات محدودة باستخدام محاور العمل المتبقية أثناء استبدال البطاقة الفاشلة. تعتمد هذه العملية الجزئية على ما إذا كان سلم PMC يسمح بتنفيذ دورة الآلة مع تثبيط بعض المحاور.
س 4: هل يتطلب كابل الألياف الضوئية معالجة أو صيانة خاصة؟
يجب حماية كابلات ألياف FSSB من الانحناءات الحادة وتوجيه نصف القطر الضيق والأضرار الميكانيكية. تم تحديد الحد الأدنى لنصف قطر الانحناء لنوع الكابل المطبق في دليل اتصال FANUC. يجب أن تظل وجوه نهاية الموصل نظيفة - يؤدي التلوث الموجود على وجوه الموصل البصري إلى إضعاف الإشارة الضوئية، مما قد يتسبب في حدوث أخطاء متقطعة في اتصال FSSB. عند فحص خطأ اتصال FSSB، تحقق من حالة كابل الألياف والموصل بجانب البطاقة A20B-3300-0033.
س 5: هل A20B-3300-0033 خاص بأجهزة CNC من الجيل الأول، أم يمكن استخدامه مع أنظمة 0i-D أو 30i؟
تم تأكيد A20B-3300-0033 لسلسلة FANUC 16i و18i و21i (الطراز A وB). تستخدم أجيال CNC المختلفة أنواعًا مختلفة من بطاقات المؤازرة - تستخدم منصات 0i-D و30i أجهزة لوحة رئيسية مختلفة وتتطلب بطاقات مؤازرة خاصة بها. A20B-3300-0033 هي البطاقة الصحيحة للجيل 16i/18i/21i وهي غير قابلة للتبديل مع بطاقات المؤازرة 0i-D أو 30i.
