جهاز تحكم منطقي قابل للبرمجة
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | MITSUBISHI |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | FX2N-64MT-001 |
رقم الجزء:FX2N-64MT-001
المصنع:ميتسوبيشي الكهربائية (اليابان)
نوع المنتج:وحدة PLC الرئيسية MELSEC-F FX2N Series
إجمالي الإدخالات والإخراجات:64 (32 مدخل / 32 مخرج ترانزستور)

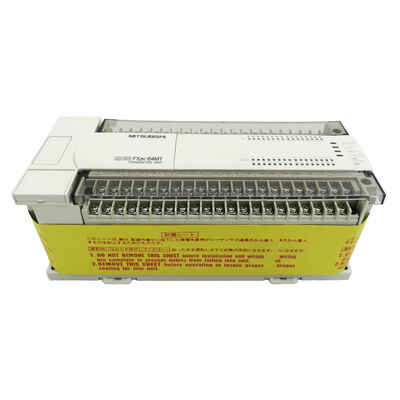

جهاز FX2N-64MT-001 هو الوحدة الرئيسية لإنتاج الترانزستور من 64 نقطة في سلسلة FX2N من Mitsubishi CPU ، الذاكرة ، مصدر الطاقة ، I / O ، ومصدر الاتصالات RS-422 في وحدة واحدة.لا شيء إضافي مطلوب لبدء برنامج: قم بتوصيل مصدر 24 فولت، وبرمجته مع GX Developer أو GX Works2، ويتم تشغيله.
التمييز بين الترانزستور والمرور مهم هنا. تتعامل وحدات خروجه FX2N (FX2N-64MR) مع أحمال استحداثية أعلى ودوائر التيار المتردد ، ولكنها تتحول في مللي ثانية وترتدي على مدى عمر الاتصال.إنتاجات الترانزستور -MT تتغير في ميكرو ثانية، ليس لديهم ارتداء اتصال ، و Y0 و Y1 يمكن أن تولد قطارات نبضات في ما يصل إلى 100 كيلو هرتز باستخدام PLSY المدمجة ،
إرشادات تحديد المواقع PLSR و DRVA و DRVI. للآلات التي تحتاج إلى التحكم في محور الخدمة أو الخطوة جنبا إلى جنب مع قاعدة إدخال / إخراج كبيرة،هذا يزيل الحاجة إلى وحدة تحديد المواقع FX2N-1PG-E منفصلة على تطبيقات محور واحد أو مزدوج.
وتشمل المدخلات الـ 32 قناة X0 X5 كقنوات عداد عالية السرعة (تصل إلى 60 كيلو هرتز) ، مناسبة لتعزيز ردود الفعل من الترميز والحساب السريع لجهاز الاستشعار القريب.32 مصدر نوع الترانزستور المخرجات كل مقبض حتى 0.5A عند 5 ′′30 فولت DC
يتصل حافلة FX2N الإضافية بوحدات المدخلات الرقمية (FX2N-16EX ، FX2N-32EX) ، وحدات الإخراج الرقمية (FX2N-16EY ، FX2N-32EY) ، والوحدات التناظرية (FX2N-2AD ، FX2N-4AD ، FX2N-2DA ،FX2N-4DA) إلى اليمين من الوحدة الأساسيةإجمالي إدخالات وإخراجات قابلة للتوسع 256 نقطة وحدات وظيفة خاصة وحدات تحديد المواقع بطاقات اتصال إضافية
تتضمن ذاكرة الـ 8000 خطوة في معظم برامج آلة واحدة، وتمتد شريط الذاكرة في منفذ اللوحة الأمامية إلى 16000 خطوة (FX2N-EEPROM-16L للتخزين غير المتطاير دون الاعتماد على البطارية).
يدعم منفذ RS-422 أيضًا الشبكات N:N بين نظير إلى نظير بين ما يصل إلى 8 وحدات FX2N يتم مشاركة سجلات البيانات وأجهزة البيت تلقائيًا ، دون تعليمات سلم الاتصال الإضافية.
| المعلم | القيمة |
|---|---|
| إجمالي المدخلات والمخارج | 64 (32 داخل / 32 خارج الترانزستور) |
| الحد الأقصى لإدخال/إخراج | 256 نقطة مع توسيع |
| البرنامج | 8,000 خطوة (16K مع الكاسيت) |
| السرعة | 0.08 ميكروسكيل / تعليمات أساسية |
| مخرجات النبضات | 2 × 100 كيلو هرتز (Y0, Y1) |
| عدادات HS | 6 × 60 كيلو هرتز |
| التواصل | RS-422 |
| المعروض | 24 فولت DC |
| الوزن | ~ 2 كجم |
س1: ما هو الحد الأقصى لتلك الكهرباء لكل قناة ترانزستور وعبر جميع المخرجات؟
كل قناة تتعامل مع 0.5A عند 530V DC.يتم تقييد إجمالي التيار الخارجي في وقت واحد عبر جميع القنوات 32 من قبل إمدادات الطاقة الداخلية للوحدة عادة حوالي 8A لمجموعة الإخراج الكاملةإذا كانت العديد من المخرجات تعمل في وقت واحد عند أو بالقرب من 0.5A ، تحقق من أن الحمل الإجمالي يبقى ضمن هذه الميزانية أثناء تصميم النظام.
السؤال الثاني: إن نتائج النبضات Y0/Y1 المدمجة هي بنفس 100 كيلو هرتز مثل FX2N-1PG-E. متى لا تزال وحدة تحديد الموقع تستحق إضافتها؟
كلاهما ينتج قطار نبضات 100 كيلو هرتز. تستخدم المخرجات المدمجة تعليمات PLSY و PLSR و DRVA و DRVI ، والتي تغطي تحديد المواقع بين النقاط.FX2N-1PG-E يضيف أوضاع تحديد المواقع المخصصة، النهج ذو السرعة المزدوجة، التوقف المقطوعة التي لا يمكن أن تعكس مجموعة التعليمات المدمجة بشكل مباشر.المخرجات المدمجة كافية و -1PG-E غير ضرورية.
السؤال 3: هل مازال FX2N-64MT-001 مدعوم؟
تم إيقاف سلسلة FX2N. بالنسبة للتصاميم الجديدة ، توصي Mitsubishi بـ FX5U (MELSEC iQ-F). بالنسبة لتركيبات FX2N الحالية ، يستمر GX Works2 في دعم البرمجة والرصد.FX2N-64MT-001 متوفرة من خلال سوق الفائض الصناعي.
السؤال 4: هل يمكن توسيع ذاكرة البرنامج إلى ما وراء 8000 خطوة؟
أجل، شريط ذاكرة في المقبض يزيد من السعة إلى 16 ألف خطوةيوفر FX2N-EEPROM-16L تخزينًا غير متقلب على أساس EEPROM يحتفظ بالبرنامج دون احتياطي بطارية مفيد عندما يكون الوصول إلى البطارية صعبًا أو يتوقع صيانة نادرة.
السؤال 5: هل يمكن لـ FX2N-64MT-001 التحكم في مكبرات السيرفو من سلسلة Mitsubishi MR-J؟
نعم للسيطرة أكثر تعقيدا servo (تسلسلات المواصلةتوفر ملاحظات تطبيق Mitsubishi أمثلة على الأسلاك لمضخات MR-J2S و MR-J3 و MR-JN و MR-JE.
