جهاز تحكم منطقي قابل للبرمجة
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | MITSUBISHI |
| إصدار الشهادات | CE ROHS |

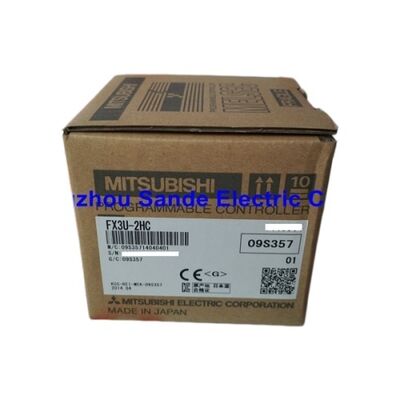

| رقم الموديل | FX3U-2HC |
تتضمن الوحدة الأساسية FX3U عدادات عالية السرعة المدمجة ، وهي كافية للعديد من التطبيقات.يطبق FX3U-2HC عندما يتطلب التطبيق موثوقية العد مستقلة عن دورة مسح PLC.
عند 200 كيلو هرتز، تصل النبضات كل 5 ميكرو ثانية، وتزداد أجهزة العداد في FX3U-2HC على كل نبضات الواردة في الوقت الحقيقي،العد الحالي دائما صحيح في ذاكرة العازل للوحدةيقرأ برنامج PLC العد من خلال تعليمات FROM في كل فحص.
بالنسبة لمصمّم 2000ppr على جهاز خدمة عند 3000 دورة في الدقيقة (يعد عند 100 كيلو هرتز) ، لا يفوت FX3U-2HC أي نبض.هذا الاستقلال عن الأجهزة هو السبب الأساسي لتحديد الوحدة المخصصة على الاعتماد على الحساب القائم على البرمجيات.
| المعلم | القيمة |
|---|---|
| قنوات العداد | 2 مستقلة |
| الحد الأقصى للتردد | 200 كيلو هرتز لكل قناة |
| إدخالات العداد | 2 × عالية السرعة |
| المخرجات الرقمية | 4 × ترانزستور (524VDC) |
| القوة | 5VDC من وحدة FX3U |
| العرض | 55ملم |
| المحطات | مشبك المسمار |
المرحلة A/B (الرباعية):إدخال رمزي مزدوج المراحل، العداد يزيد على حواف المراحل A، المراحل B تحدد الاتجاه.يكتشف كل من الموقف والاتجاه في نفس الوقت المعيار لترميزات الدوران على محاور تحديد الموقع.
النبض / الاتجاه:قطار نبض واحد مع إشارة اتجاه منفصلة كل نبض يزداد أو ينخفض اعتمادا على حالة مدخل الاتجاهتستخدم مع أجهزة تحكم المحركات الخطوة وأنظمة الخدمة مع مخرجات وضع القطار النبضي.
أعلى / أسفل:مدخلين منفصلين واحد للعد التراكمي ، واحد للعد التنازلي. لنظم مستشعرات مزدوجة ، قياس تدفق ثنائي الاتجاه ، أو مستشعرات منفصلة للأمام / للخلف.
يمكن أن تعمل كلتا القنتين في أوضاع مختلفة في وقت واحد. CH1 في التربيع لترميز، CH2 في اتجاه النبض لـ stepper كلاهما يحتسب عند 200kHz باستقلالية كاملة.
تحديد الموقع القائم على الترميز:مشفر دواري في وضع التربيع A / B. تحسب الوحدة في الوقت الحقيقي ؛ يقرأ PLC الموقف من ذاكرة العازل ويتحكم في الخدمة استنادًا إلى الموقف الحالي.
إحصاء الإنتاج السريع:جهاز الاستشعار الضوئي الكهربائي 200 كيلو هرتز يعد القطع بسرعة عالية
قياس طول المحورين:اثنين من مشفرات عجلة القياس على CH1 و CH2 ، كلاهما يحتسب في وقت واحد ، مما يعطي PLC قيم طول في الوقت الحقيقي لكل فحص.
السؤال 1: هل يمكن استخدام FX3U-2HC مع وحدات FX3G أو FX3UC الأساسية؟
لا ، يتم تحديدها لسلسلة FX3U فقط. يحتوي FX3UC و FX3G على واجهات وحدات وظيفة خاصة مختلفة.تأكيد التوافق مع الوحدة الأساسية المثبتة من وثائق أجهزة Mitsubishi MELSEC-F.
س2: كم وحدة FX3U-2HC يمكن تركيبها لكل نظام FX3U؟
يدعم FX3U ما يصل إلى ثمانية وحدات وظائف خاصة في مجموع سلسلة التوسع. يمكن تثبيت وحدات FX3U-2HC متعددة ضمن هذا الحد.
س3: كيف يقرأ البرنامج قيمة العداد؟
باستخدام تعليمات FROM لقراءة سجلات ذاكرة العازل (BFM). الحساب الحالي لكل قناة هو في عناوين BFM المحددة. يتم كتابة قيم المقارنة المحددة مسبقاً باستخدام تعليمات TO.دليل التعليمات FX3U-2HC يوفر خريطة عنوان BFM الكاملة.
س4: هل يدعم FX3U-2HC عملية عداد الحلقات (إعادة ضبط الدورية) ؟
نعم، يمكن تكوين العداد ليعاد إلى الصفر عند قيمة محددة مسبقاً، يدعم تطبيقات الموقف الدوريومهام تحديد المواقع ذات دورة تكرار مماثلة.
السؤال 5: هل جهاز FX3U-2HC يقبل إشارات رمزية RS-422؟
نعم يقبل كل من إشارات المشفرات التفاضلية (مسوق الخط RS-422 / 5V) والمجمع المفتوح (NPN / 5 24V). يختلف الأسلاك بين النوعين.تأكيد طريقة الاتصال من دليل الأجهزة FX3U-2HC لنوع مخرج المشفر المحدد.
