جهاز تحكم منطقي قابل للبرمجة
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | OMRON |
| إصدار الشهادات | CE RoHS |

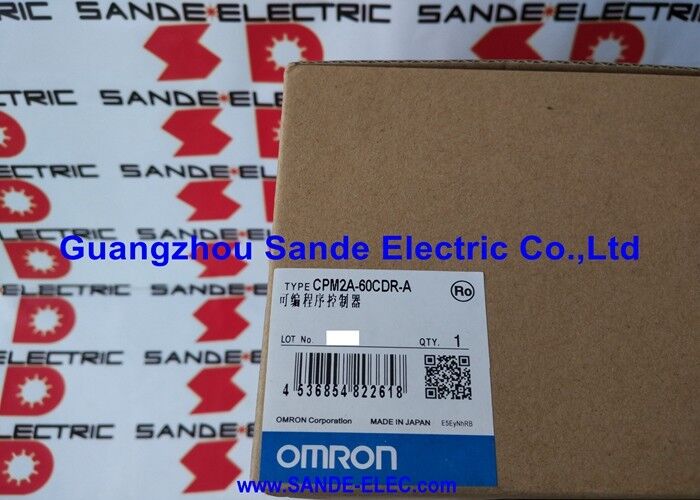

| رقم الموديل | CPM2A-60CDR-A |
CPM2A-60CDR-A هو أكبر نموذج قياسي في عائلة Omron CPM2A المدمجة PLC. 36 مدخلًا رقميًا و 24 مخرجًا إرساليًا متكاملًا في علبة واحدة تعمل بالطاقة المتغيرة ′′ لا تحتاج إلى رف ،لا يوجد طائرة خلفية لتجميعها، لا توجد وحدة إمدادات طاقة منفصلة. القدرة الكاملة لإدخال وإخراج 60 نقطة متاحة من اليوم الذي يتم فيه تركيب جهاز التحكم على قاطرة DIN وتوصيله بالأسلاك.
هذه العمارة المدمجة "البناء" هي الميزة العملية المحددة لتحكم الآلات الصغيرة. محطة التعبئة، نظام النقل،أو صندوق التحكم في المرافق الذي يحتاج إلى 30 جهاز استشعار و 20 جهاز تحكم يمكن بناؤه حول CPM2A-60CDR-A واحد وشريط نهاية ، أكثر فعالية من حيث التكلفة من نفس عدد الإدخالات والإخراجات الموزعة على وحدة معالجة مركزية قائمة على الرف بالإضافة إلى وحدات إشارة متعددة.
24 مخرج رلاي يستوعب حمولات مجال الجهد المختلط دون أجهزة إضافية. ملفات بدء المحرك في 230VAC، مشغلات صمام السولينويد في 24VDC،مصابيح الإشارة على أي جهد تستخدم الآلة جميعها تتصل مباشرة إلى جهات الاتصال بالمرور، والتي تكون معزولة كهربائيا من المنطق الداخلي لـ PLC في كل قناة.
| المعلم | القيمة |
|---|---|
| المدخلات الرقمية | 36 × DC |
| المخرجات الرقمية | 24 × اتصال الإرسال |
| المعروض | 100 و 240 فولت متردد |
| البرنامج | 4,096 خطوة |
| العدادات | 256 |
| RS-232C | مدمجة |
| إدخال / إخراج النبض | نعم.. |
| أقصى إدخال/إخراج (متوسعة) | 120 نقطة |
| الوضع | الاحتياطي المقطوع |
يربط منفذ RS-232C الطرفي المدمج في CPM2A-60CDR-A محطات البرمجة وشاشات HMI وقراءات الشرائط وأجهزة البيانات المتسلسلة مباشرةً بدون الحاجة إلى وحدة اتصال إضافية.في بنية CPM2A، هذه البوابة تتعامل مع كل من الوصول البرمجي (CX-برنامج أو SYSMAC-CPT) والاتصالات المتسلسلة في وقت التشغيل.
بالنسبة لألواح الآلة المدمجة حيث تحتاج لوحة مشغل صغيرة واحدة لعرض حالة الآلة وقبول إدخال المشغليوفر RS-232C المدمج الاتصال دون استهلاك فتحة الوحدة أو إضافة تعقيد الأسلاك.
الحامل و معالجة المواد:36 مدخلات مراقبة أجهزة استشعار الحزام، مفاتيح الموقف، وأجهزة الكشف الضوئي. 24 مخرجات رلاي التحكم في جهات اتصال المحرك، بوابات المحول، ومخرجات الإنذار.يتم توصيل إمدادات التيار المتردد مباشرة إلى الدائرة الرئيسية لللوحة دون SMPS منفصلة.
نظام التحكم في آلة التعبئة والتغليف:يتم توصيل قوائم الصمامات الريحية (24VDC) ومواصلات المحرك (230VAC) ومخرجات العداد إلى جهات الاتصال بالمركبات دون أجهزة مطابقة الجهد.إنتاج نبضات مدمجة تدعم العد البسيط للطول أو تحديد المواقع دون وحدة وظيفة منفصلة.
نظام الغيار القديم:العديد من وحدات CPM2A-60CDR-A لا تزال قيد الخدمة على مستوى العالم. البديل المباشر يحافظ على خريطة عناوين الإدخال / الإخراج الأصلية، وتكوين منفذ الاتصال،وتوصيلات إخراج الإرسال لا يتطلب تعديل البرنامج.
س1: ما هو الفرق بين CPM2A-60CDR-A و CPM2A-60CDT-A؟
يحتوي -60CDR على 24 مخرج اتصال إرسال. يحتوي -60CDT على 24 مخرج ترانزستور (حالة صلبة). تقوم مخرجات الإرسال بتبديل كل من الأحمال المتغيرة والمتغيرة في سرعة مللي ثانية.المخرجات الترانزستور تتحول 24VDC فقط في سرعة الميكرو ثانية. اختر رلاي للحملات ذات الجهد المختلط ومحركات الدورة غير المتكررة. اختر الترانزستور للحملات المتكررة عالية السرعة ، ومخرجات النبضات ، والصمامات الروائية ذات الدورة المتكررة.
س2: كم عدد وحدات التوسيع التي يمكن إضافتها، وما هي الأنواع المتاحة؟
يمكن إضافة ما يصل إلى وحدة توسيعين إلى CPM2A-60CDR-A ، مما يزيد من أقصى إدخال / إخراج النظام إلى 120 نقطة. تتضمن وحدات التوسيع المتاحة مخرج رله 20 نقطة (CPM2A-20EDR) ،مخرج ترانزستور 20 نقطة (CPM2A-20EDT)، ومدخلات تشبيهية ذات 4 قنوات (CPM2A-4AD). وحدة توسيع مخرجات تشبيهية واحدة متوفرة أيضًا.
السؤال 3: أي برنامج برمجي يتصل بـ CPM2A-60CDR-A؟
يقوم CX-Programmer (بيئة برمجة IEC 61131-3 القياسية لشركة Omron) بالاتصال عبر منفذ RS-232C المدمج باستخدام محول USB إلى RS-232 وكابل CS1W-CN226 أو ما يعادله.البرنامج SYSMAC-CPT القديم يدعم أيضا CPM2Aمطلوب CX-Programmer V9 والإصدارات السابقة تتضمن حزمة CX-One الحالية نسخة متوافقة.
السؤال 4: هل يدعم CPM2A-60CDR-A الإدخال / الإخراج التناظري؟
لا تحتوي وحدة المعالجة المركزية الأساسية على قنوات نظرية مدمجة. يتم إضافة القدرة التناظرية من خلال وحدات التوسيع: يوفر CPM2A-4AD 4 مدخلات نظرية (0V10 أو 4M20mA) ،و CPM2A-2DA يوفر مخرجين مشابهينما لا يزيد عن وحدة دخول واحدة وحدة توسيع خروجاً واحدة لكل نظام.
السؤال 5: من أين يأتي CPM2A-60CDR-A بعد التوقف عن العلاج؟
من خلال سوق Omron CPM2A المتبقية CPM2A لديها قاعدة عالمية كبيرة من التثبيت من 1990s و 2000s؛ توافر السوق اللاحقة للـ -60CDR-A موثوق به بشكل عام. تأكد من أن -A (إمدادات التيار المتردد) تطابق الوحدة المثبتة قبل الطلب.
