لوحة تحفيز حاكم السرعة المترددة C98043-A7014-L2 C98043A7014L2 C98O43-A7O14-L2

سيمنز C98043-A7014-L2 | SIMOREG DC Drive Field Supply Board — DC Speed Excitation Control

رقم القطعة: C98043-A7014-L2

الشركة المصنعة: Siemens AG (ألمانيا)

نوع المنتج: لوحة تغذية المجال — التحكم في إثارة سرعة المحرك تيار مستمر (إثارة سرعة تيار مستمر)

عائلة المنتج: سلسلة SIMOREG DC Drive

الوظيفة: توفير جهد تيار مستمر متحكم فيه لملف مجال المحرك تيار مستمر منفصل الإثارة

حالة الإنتاج: توقف عن التصنيع

بلد المنشأ: ألمانيا

نظرة عامة

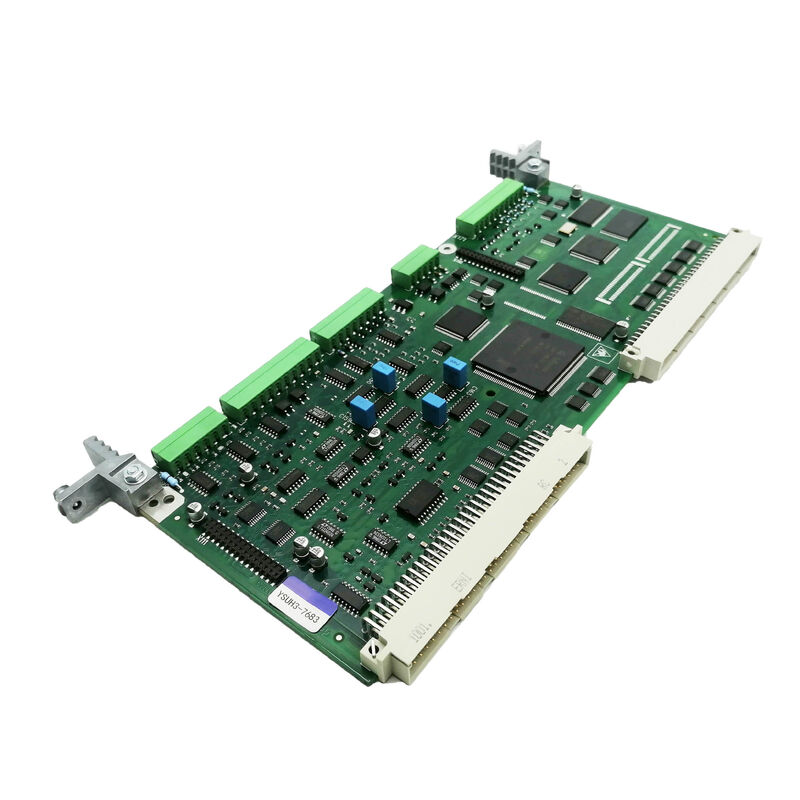

C98043-A7014-L2 هي لوحة تغذية المجال (الإثارة) تيار مستمر لأنظمة SIMOREG DC drive من سيمنز. توفر هذه اللوحة تيارًا مستمرًا متحكمًا فيه لملف مجال المحرك تيار مستمر منفصل الإثارة — مما يؤسس وينظم التدفق المغناطيسي الذي يحتاجه المحرك لإنتاج عزم الدوران من تيار المنتج الخاص به.

بدون لوحة تغذية مجال تعمل بشكل صحيح، لا يمكن إثارة محرك تيار مستمر منفصل الإثارة بغض النظر عن حالة تغذية المنتج، وسوف يتعطل المحرك بسبب فقدان المجال قبل محاولة أي عملية للمنتج.

تشغل سلسلة A7014 من لوحات تغذية المجال موقعًا محددًا في عائلة لوحات SIMOREG C98043.

تخدم سلسلة C98043 تكوينات المحولات SIMOREG ذات نطاق الطاقة الأكبر، حيث تكون تيارات المنتج كبيرة ويتم تصميم لوحة تغذية المجال وفقًا لذلك.

يشير اللاحقة L2 ضمن تسمية A7014 إلى جيل التصميم المحدد هذا، والذي يتضمن اختيارات المكونات وتحسينات الدائرة المناسبة لمرحلة الإنتاج هذه.

يعمل التحكم في سرعة المحرك تيار مستمر على متغيرين متميزين: تيار المنتج، الذي يتحكم في عزم الدوران، وتيار المجال، الذي يتحكم في التدفق. أسفل السرعة الأساسية، يتم الحفاظ على تيار المجال عند قيمته المقدرة ويتم التحكم في السرعة من خلال جهد المنتج.

فوق السرعة الأساسية — في نطاق إضعاف المجال — يتم تقليل تيار المجال تدريجيًا للسماح بسرعات دوران أعلى عند أقصى عزم دوران مخفض.

C98043-A7014-L2 هي اللوحة التي تنفذ كلا وضعي التحكم في المجال: الحفاظ على المجال الكامل عند السرعة الأساسية وما دونها، وتنفيذ تقليل المجال المتحكم فيه فوق السرعة الأساسية.

المواصفات الرئيسية

تغذية المجال في بنية محركات تيار مستمر الكبيرة

يحتوي المحرك تيار مستمر منفصل الإثارة على ملفين مستقلين كهربائيًا: ملف المنتج في الجزء الدوار، وملف المجال في الإطار الثابت.

ملف المجال ذو تيار منخفض نسبيًا ولكنه ذو محاثة عالية — قد يستغرق الأمر عدة ثوانٍ حتى يستقر تيار المجال بالكامل بعد تشغيل التغذية، بسبب الثابت الزمني لدائرة المجال.

تحتوي C98043-A7014-L2 على جسر الثايرستور الذي يحول تغذية التيار المتردد إلى خرج تيار مستمر متحكم فيه لملف المجال، جنبًا إلى جنب مع إلكترونيات التحكم التي تنظم هذا الخرج.

تُغلق حلقة تيار المجال من خلال محول تيار أو مجزئ يقيس تيار المجال الفعلي ويعيد هذه القياس إلى منظم اللوحة. يقوم المنظم بضبط زاوية إطلاق الثايرستور للحفاظ على تيار المجال المطلوب بدقة.

هذا التحكم في حلقة مغلقة لتيار المجال هو ما يجعل إضعاف المجال الدقيق ممكنًا. مع ارتفاع السرعة فوق السرعة الأساسية، يطلب المتحكم CUD1 نقطة ضبط لتيار مجال مخفض.

تقوم C98043-A7014-L2 بتقليل تيار المجال بسلاسة لمطابقة نقطة الضبط هذه، مما يسمح للمحرك بالتسارع بشكل أكبر.

يؤثر وقت استجابة اللوحة ودقة تنظيمها بشكل مباشر على مدى سلاسة انتقال المحرك عبر نقطة السرعة الأساسية ومدى إحكام اتباعه لملفات إضعاف المجال.

حماية فقدان المجال

الوظيفة الأكثر أهمية للسلامة للوحة تغذية المجال هي اكتشاف فقدان المجال. إذا انخفض تيار المجال إلى الصفر أو أقل من عتبة فقدان المجال — بسبب فشل اللوحة، أو عطل في ملف المجال، أو فشل تغذية المجال — يفقد المحرك تدفقه المغناطيسي.

قد يتسارع المحرك غير المُمغنط المتصل بتغذية منتج حية دون تحكم فعال في التيار، مما قد يصل إلى سرعات خطيرة.

تقوم C98043-A7014-L2 بمراقبة تيار المجال باستمرار.

يكتشف فقدان المجال الذي يؤدي إلى رحلة فورية للمنتج عبر سلسلة حماية المحرك، مما يزيل تغذية المنتج قبل أن تتطور حالة هروب.

تستجيب هذه الحماية بشكل أسرع من أي حلقة برمجية — فهي مطبقة كمراقبة للأجهزة تعمل بشكل مستقل عن معالج التحكم الرئيسي.

حالة التوقف عن التصنيع وما بعد البيع

تم إيقاف إنتاج C98043-A7014-L2 من قبل سيمنز. لم تعد متاحة من خلال قنوات منتجات سيمنز النشطة. سوق ما بعد البيع — شركات إصلاح محركات تيار مستمر المتخصصة التي تحتفظ بلوحات احتياطية مختبرة — هو المصدر الرئيسي للإمداد.

عادةً ما يتم توريد اللوحات في حالة مجددة ومختبرة وظيفيًا مع ضمان. عند الشراء، قم بتأكيد متغير L (L2 في هذه الحالة) مقابل ملصق اللوحة المثبتة، حيث قد تختلف سلسلتا L2 و L1 في تكوين الدائرة.

أسئلة متكررة

س1: يظهر محرك SIMOREG خطأ F036 (انحراف منظم تيار المجال كبير جدًا) فور بدء التشغيل. تم قياس مقاومة ملف مجال المحرك وهي ضمن المواصفات. هل يمكن أن تكون C98043-A7014-L2 مصدر الخطأ؟

مع ملف مجال مؤكد صحته، يشير F036 عند بدء التشغيل إلى إما تغذية المجال أو دائرة القياس الخاصة بها. تحقق من جهد تغذية التيار المتردد عند أطراف إدخال C98043-A7014-L2 وتأكد من سلامة أي فيوزات مجال.

إذا كانت التغذية والفيوزات جيدة، تحقق من إشارة قياس تيار المجال عند خرج اللوحة — مسار قياس مفتوح أو معيب ينتج قراءة قيمة فعلية صفرية، والتي يفسرها المنظم على أنها انحراف أقصى.

إذا كانت القياسات جيدة، فقد يكون جسر الثايرستور في A7014-L2 به جهاز معطل ينتج تيار مجال غير كافٍ أو صفر.

س2: توصف C98043-A7014-L2 بأنها "لوحة إثارة سرعة تيار مستمر". ماذا يعني "إثارة سرعة تيار مستمر" في هذا السياق؟

"إثارة سرعة تيار مستمر" تشير إلى وظيفة توفير تيار إثارة تيار مستمر متحكم فيه لمحرك تيار مستمر — مصطلح "الإثارة" في مصطلحات محركات تيار مستمر يعني مغنطة أقطاب مجال المحرك.

يعتمد التحكم في سرعة محرك تيار مستمر على كل من تيار المنتج (عزم الدوران) وتيار المجال (التدفق/السرعة).

تشارك لوحة تغذية المجال — لوحة "إثارة السرعة" — بشكل مباشر في التحكم في السرعة عن طريق إدارة تيار المجال، خاصة في نطاق إضعاف المجال فوق السرعة الأساسية.

س3: هل يمكن استبدال C98043-A7014-L2 بـ C98043-A7004-L2 (لوحة تغذية المجال لمحركات 6RA70 القياسية)؟

لا — لوحات تغذية المجال من سلسلتي A7014 و A7004 هي منتجات مختلفة لمنصات محركات مختلفة. تخدم سلسلة A7004 محركات SIMOREG 6RA70 القياسية، بينما تخدم سلسلة A7014 تكوينات محولات SIMOREG الأكبر.

تختلف في تصنيف التيار، وتصميم الدائرة، والشكل المادي. استخدم دائمًا السلسلة والمتغير الدقيق المطابق للوحة المثبتة.

تركيب A7004 ذات التصنيف الأقل في موضع A7014 سيؤدي إلى قدرة تيار مجال غير كافية واحتمال تلف اللوحة.

س4: بعد استبدال C98043-A7014-L2، يوجد تيار مجال ولكنه يظهر استجابة بطيئة ومتذبذبة أثناء تغييرات السرعة. ماذا يجب تعديله؟

تشير استجابة تيار المجال المتذبذبة إلى عدم تطابق بين مكاسب منظم تيار المجال في CUD1 وخصائص محاثة/مقاومة دائرة مجال المحرك. يمكن أن يكون الثابت الزمني لدائرة المجال لمحركات تيار مستمر الكبيرة عدة ثوانٍ.

إذا لم يتم إعادة إدخال مكاسب المنظم أو التحقق منها مقابل بيانات التشغيل الأصلية بعد استبدال اللوحة، فقد لا تتطابق مع المحرك. قم بالوصول إلى معلمات منظم المجال في CUD1 وتأكد من مطابقتها للقيم الأصلية أو مواصفات ملف مجال المحرك.

ستقوم سلسلة ضبط تلقائي (إذا كان إصدار البرنامج الثابت يدعمها) بإعادة حساب المكاسب.

س5: المحرك يعمل في تطبيق مطحنة دحرجة مستمرة حيث يجب أن تتمتع لوحة تغذية المجال بأقصى قدر من الموثوقية. هل يوجد منتج بديل حديث يمكن أن يحسن الموثوقية مقارنة بـ C98043-A7014-L2 المتوقف عن التصنيع؟

بالنسبة للمنشآت المستعدة لتحديث المحركات، فإن SINAMICS DCM (DC Master) هي منصة سيمنز الحالية للتحكم في سرعة محركات تيار مستمر عالية الأداء. يدمج SINAMICS DCM تغذية المجال كوظيفة داخلية — لا توجد لوحة تغذية مجال منفصلة للصيانة.

بالنسبة للمواقع التي تفضل الحفاظ على أجهزة SIMOREG الحالية، فإن الاستبدال الوقائي للوحة تغذية المجال أثناء توقف مخطط له — قبل حدوث عطل أثناء الخدمة — هو أفضل استراتيجية موثوقية، باستخدام C98043-A7014-L2 تم التحقق منها من سوق ما بعد البيع كقطعة احتياطية.
