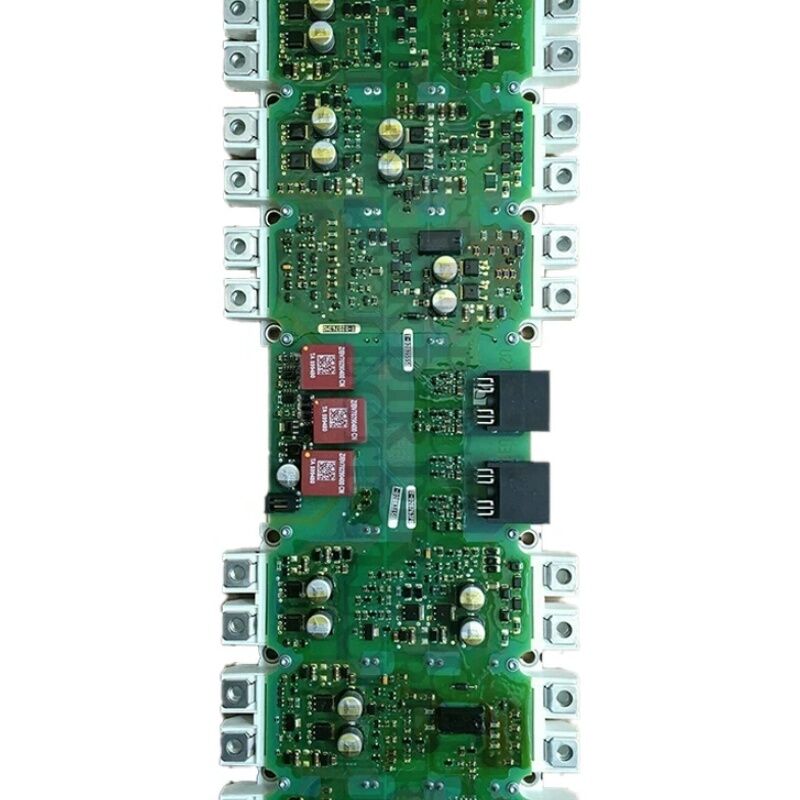

سيمينز 430/440/S120 محول/محول لوحة المحرك IGD لوحة الزناد A5E00714560 A5EOO71456O

سيمنز A5E00714560 | لوحة محرك SINAMICS IGD2/R4 — إصلاح كتلة الطاقة لقسم العاكس لمحرك التيار المتردد الهيكلي

رقم القطعة: A5E00714560

مرجع GWE: GWE:A5E00714560

الشركة المصنعة: Siemens AG — Gerätewerk Erlangen, Germany

نظرة عامة

الـ A5E00714560 هو العضو الأول في عائلة كتل الطاقة SINAMICS IGD2/R4 — سلسلة A5E00714560. وهي تجمع بين مشغل بوابة IGBT من الجيل الثاني (IGD2) مع وحدة IGBT متطابقة في عامل الشكل R4، وتعمل كتجميع إصلاح لقسم طاقة العاكس لمحركات الهيكل SINAMICS G120 و G120C و G150.

تتراوح السلسلة من A5E00714560 إلى A5E00714563، كل منها يغطي تركيبة جهد وتيار محددة ضمن نطاق محركات الهيكل SINAMICS. وباعتبارها العضو الأساسي، يتم إدراج A5E00714560 جنبًا إلى جنب مع خليفتها المباشرة A5E36717797 في وثائق مرجع قطع الغيار المتصالبة من سيمنز. عندما يكون A5E00714560 غير متوفر، فإن A5E36717797 هو البديل المعين — نفس الوظيفة، مع تحديث أجهزة مشغل البوابة.

تتعامل لوحة IGD2 مع ثلاث وظائف متزامنة: تحويل أوامر PWM من وحدة التحكم إلى نبضات بوابة IGBT، وتكييف قياسات تيار طور المحرك لخوارزمية التحكم المتجه، وتنفيذ حماية تخفيف الحمل الزائد في الأجهزة التي تستجيب في الميكروثانية لقمع أحداث التبديل الخاطئة.

المواصفات الرئيسية

سلسلة A5E00714560 — سياق عائلة اللوحات

جميع لوحات سلسلة A5E00714560 هي تجميعات IGD2/R4 تشترك في نفس عامل الشكل المادي R4 ونفس بنية مشغل البوابة IGD2. كل رقم جزء يعالج تصنيف طاقة محدد ضمن خط محركات الهيكل SINAMICS. الأرقام المتتالية في السلسلة — A5E00714560، A5E00714561، A5E00714562، A5E00714563 — تغطي تركيبات جهد وتيار مختلفة. وهي ليست قابلة للتبديل؛ قم دائمًا بتأكيد رقم A5E المحدد من ملصق اللوحة المثبتة قبل الطلب.

يتواصل مشغل البوابة IGD2 مع وحدة التحكم SINAMICS عبر وصلات الألياف الضوئية، مما يوفر عزلاً كهربائيًا بين قسم الطاقة عالي الجهد وإلكترونيات التحكم منخفضة الجهد. يوفر هذا العزل حماية وحدة التحكم من انتقالات تبديل ناقل التيار المستمر ويسمح بالوصول الآمن للتشخيص لوظائف التحكم في المحرك أثناء تشغيل قسم الطاقة.

ملاحظة حول الواجهة الحرارية والتركيب

مثل جميع تجميعات كتل الطاقة IGD2/R4، يجب تركيب A5E00714560 على مشتت حرارة المحرك باستخدام مادة الواجهة الحرارية (TIM) الصحيحة بين لوحة قاعدة وحدة IGBT وسطح مشتت الحرارة. يؤدي إغفال TIM إلى زيادة المقاومة الحرارية عند وصلة IGBT-مشتت الحرارة ويسبب أعطال ارتفاع درجة الحرارة المبكرة حتى عندما يظل مشتت الحرارة نفسه باردًا. قم بتطبيق TIM وفقًا للإجراء المحدد من سيمنز قبل تثبيت التجميع.

الأسئلة الشائعة

س1: يظهر المحرك F30021 أو F30022 بدون توصيل محرك. هل يمكن أن يكون A5E00714560 هو السبب؟

نعم. يمكن أن ينشأ كل من F30021 (زيادة التيار) و F30022 (خطأ أرضي) بدون توصيل محرك من دائرة قياس تيار معيبة على لوحة IGD2 — تنتج مستشعرات اللوحة قراءة تيار ظاهرية حتى بدون حمل. تحقق من خلال التحقق مما إذا كانت شاشات عرض تيار الطور للمحرك تظهر قيمة غير صفرية عند التوقف. القراءة غير الصفرية تؤكد وجود خطأ في دائرة القياس على A5E00714560.

س2: الخليفة A5E36717797 متاح. هل يمكن أن يحل محل A5E00714560 مباشرة؟

A5E36717797 هو الخليفة المعين من سيمنز لنفس تطبيقات المحركات. التركيب المادي، وصلات ناقل التيار المستمر، وواجهات الألياف الضوئية متوافقة. قم بتأكيد إصدار البرنامج الثابت للمحرك يدعم التعريف الإلكتروني للجيل الأحدث من لوحة IGD2 قبل التركيب — وحدات SINAMICS الإنتاجية المبكرة تتطلب أحيانًا تحديثًا للبرنامج الثابت.

س3: هل يجب اختبار وحدة IGBT بشكل منفصل قبل تركيب بديل A5E00714560؟

إذا فشل A5E00714560 الأصلي بسبب خطأ في IGBT، فيجب التحقيق في السبب قبل تركيب بديل. اختبر دائرة شحن ناقل التيار المستمر المسبق، وأي مكثفات تخفيف، ومدخل التيار المتردد لظروف عابرة قد تكون أجهدت وحدة IGBT الأصلية. تركيب تجميع جديد دون معالجة السبب الجذري يخاطر بتكرار الفشل.

س4: A5E00714560 متاح من السوق الثانوية ولكن بدون وثائق GWE. هل هذا مصدر قلق؟

تشير اللوحات ذات العلامة التجارية GWE من منشأة Erlangen التابعة لسيمنز إلى تجميعات مشغل بوابة ووحدات IGBT متطابقة مجمعة في المصنع. قد تكون اللوحات في السوق الثانوية بدون وثائق GWE وحدات مجددة أو تجميعات من طرف ثالث. اطلب شهادة اختبار وظيفي من المورد تؤكد التحقق من جميع قنوات البوابة ودوائر قياس التيار قبل التركيب.

س5: بعد تركيب A5E00714560، يعمل المحرك ولكنه يظهر A30031 (إنذار ارتفاع درجة الحرارة) في غضون 10 دقائق من الحمل الكامل. مشتت الحرارة بارد عند اللمس. ما هو السبب؟

A30031 بعد فترة وجيزة من التركيب مع مشتت حرارة بارد يعني دائمًا تقريبًا أن مادة الواجهة الحرارية بين وحدة IGBT ومشتت الحرارة كانت مفقودة أو مطبقة بشكل غير صحيح. قم بإزالة التجميع، وتنظيف كلا السطحين، وتطبيق TIM جديد وفقًا للإجراء المحدد، وأعد التركيب.
