سيمانز 430/440 Inverter/CONVERTER SCR لوحة الزناد TDB BOARD A5E02822120 A5EO282212O

سيمنز A5E02822120 TDB محول محرك التشغيل 480 فولت AC/DC

رقم الجزء:A5E02822120

المصنع:شركة سيمنس AG (ألمانيا)

نوع المنتج:TDB تايريستور محرك لوحة / تصحيح لوحة الزناد (PCB مجتمعة)

عائلة المنتجات:SINAMICS G120 / S120 سلسلة محولات وتحركات الهيكل

نظرة عامة

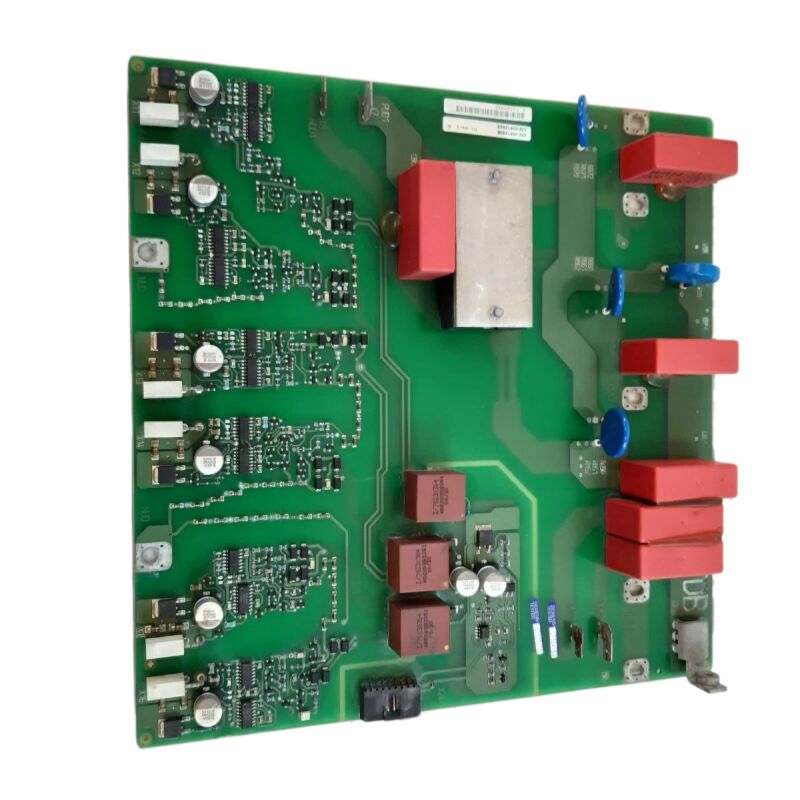

A5E02822120 هو TDB (Thyristor Drive Board / Trigger Drive Board) ‬ لوحة تشغيل المحول لجميع وحدات محولات Siemens SINAMICS G120 و S120.وظيفتها هي توليد وتوزيع نبضات إطلاق البوابة لأجهزة thyristor (SCR) في مرحلة إدخال محول المحرك.

في هذا المستوى من بنية محركات SINAMICS ، تقوم وحدة المحول بتصحيح إمدادات ثلاثي المراحل المتغيرة من 480 فولت الواردة إلى الجهد المتزامن للحافلة الذي يغذي قسم المحول.A5E02822120 هو لوحة تحكم PCB التي تخبر كل ثايريستور في أن جسر المستقيم بالضبط عندما للتبديل.

يظهر تسمية "TDB" على ملصق اللوحة الخاصة بها وفي وثائق سيمنز ‬ وهي مخففة لـ Thyristor Drive Board ،تحديد الغرض الأساسي لللوحة داخل بنية تحويل الطاقة في المحرك.

يختلف TDB عن لوحات محركات البوابة IGBT (سلسلة IGD) التي تتحكم في قسم مخرج العاكس: تتعامل لوحات IGD مع التبديل السريع PWM لتيار المحرك ،بينما TDB تتعامل مع أبطأ، تشغيل التشنج المزامنة المرحلية لدخول المباشر.

A5E02822120 هو جزء من عائلة اللوحات التي تشمل أيضًا A5E02822121 ومتغيراتها الفرعية.

هذه الألواح تخدم تكوينات مختلفة من وحدات المحول داخل مجموعة سيناميكستغطي تطبيقات محركات الهيكل ذات الطاقة العالية من حوالي 90 كيلوواط إلى 250 كيلوواط حيث يستخدم مُصحح الدخول في المحرك ثيريستورات للتصحيح المُتحكم به.

المواصفات الرئيسية

وظيفة TDB ‬ التحكم في مبرر التايريستور

تستخدم محركات الهيكل SINAMICS G120 و S120 في نطاق الطاقة الأعلى مُصححًا خاضعًا لسيطرة التايريستور (SCR) في قسم محولات المدخلات ، بدلاً من جسر ثنائي غير خاضع للسيطرة.

يعطي هذا المُستقيم المُتحكم للدفع القدرة على تنظيم ارتفاع فولتاج حافلة التيار المباشر أثناء الشحن المسبق، لتنفيذ بدء التشغيل الناعم لمكثفات حافلة التيار المباشر دون تلف التيار الداخلي،وفي بعض التكوينات، لتمكين ردود الفعل التجديدية لطاقة الكبح إلى إمدادات التيار المتردد.

A5E02822120 TDB يولد نبضات إطلاق البوابة للثايريستورات في هذا الجسر المباشر.

يراقب بشكل مستمر فولتاج إمدادات التيار المتردد ثلاثي المراحل للكشف عن الصفر ‬ مرجعية المرحلة التي يتم حساب زوايا إطلاق النار منها.

ثم يولد نبضات البوابة بزاوية إطلاق المطلوبة لكل موقع ثايريستور في جسر النبضات الستة. تحدد زاوية إطلاق النار مقدار تحويل كل نصف دورة AC إلى DC:زاوية إطلاق صغيرة (قريبة من نقطة الصفر) تنتج أقصى قدر من طاقة التيار المباشر؛ زاوية اطلاق كبيرة تنتج انخفاض طاقة التيار المباشر.

أثناء التشغيل العادي، يحافظ TDB على زاوية إطلاق النار عند القيمة التي تحافظ على الجهد المتردد لقطار DC داخل نافذة عمل محرك SINAMICS.

أثناء الشحن المسبق ، يتم تقليل زاوية إطلاق النار تدريجياً من الحد الأقصى إلى الحد الأدنى لزيادة الجهد في حافلة التيار المباشر بمعدل خاضع للرقابة.

أثناء حدث الفرامل التجديدية (في محركات القيادة مع مُصححات التجديدية) ، تتحرك زاوية التشغيل إلى منطقة التحول، مما يسمح لطاقة حافلة التيار المباشر بالتدفق مرة أخرى كـ AC إلى التيار.

لوحة TDB في بنية SINAMICS Drive

بنية SINAMICS G120 و S120 هيكل محرك الهيكل يفصل أجهزة التحكم الإلكترونية إلى عدة لوحات: وحدة التحكم الرئيسية (CU320 أو مماثلة) ، ولوحة تحكم وحدة الطاقة ،و TDB للوحدات المجهزة بمحوليقع A5E02822120 بين محطات إمدادات التيار المتردد وحافلة التيار المتردد، يعمل تحت قيادات من لوحة التحكم على المستوى الأعلى.

وزن اللوحة (~ 550 غراما) يعكس PCB كبيرة مع مكونات التعامل مع الطاقةشبكة الكشف عن التقاطع الصفري للفصول الثلاثة من التوريدو إلكترونيات التنظيم التي تولد أوامر زاوية إطلاق النار من إشارة رد الفعل لجهد حافلة التيار المباشر.

تصنيف MV27 / UL 94V-0 للوضع يؤكد أن مادة PCB اللوحة تلبي أعلى معيار في تصنيف حرق عمودي من UL.

في خزانة المحرك حيث تشترك ثيريستورات التيار العالي ومكثفات حافلات التيار المتردد ومروحة التبريد في مساحة مغلقة ، فإن رصيف PCB غير المنتشر للشعلة هو خاصية أمان سلبية مهمة.

الاختلافات ذات الصلة

A5E02822120 هو المتغير الأساسي لعائلة اللوحات. تشمل الأجزاء ذات الصلة التي تظهر في وثائق خدمة SINAMICS:

A5E02822121- متغير TDB ذي صلة وثيقة لتكوينات وحدات المحول المختلفة أو حالات الإنتاج المنقحة.

الحوافز A5E02822121A و B تشير إلى المزيد من مراجعات الإنتاج لهذا التصميم الأساسي.

A5E02822104-001- مجموعة فرعية أو لوحة مختلفة مرتبطة بنفس عائلة TDB ؛ بعض وثائق الخدمة تشير إليها إلى نفس تطبيقات المحرك.

A5E01105817بطاقة إطلاق SCR SINAMICS V50 ، التي تخدم وظيفة تشغيل ثيريستور مماثلة في قسم المُستقيم في منصة V50 ، متميزة عن عائلة SINAMICS G120 / S120 TDB.

يتطلب تأكيد التغيير الصحيح لدراجة محددة التحقق من رقم A5E الدقيق لللوحة المثبتة مقابل وثائق الأجهزة الداخلية للقرص.

الأسئلة الشائعة

Q1: يظهر محرك هيكل SINAMICS G120 إنذار انخفاض في الجهد عند بدء التشغيل مباشرة. تم تأكيد طبيعة فولتاج إمدادات التيار المتردد في محطات الدخول في المحرك.هل يمكن أن يكون A5E02822120 هو السبب?

انخفاض في الجهد في الحافلة المشتركة مع نقاط التغذية المتغيرة المؤكدة مباشرة إلى TDB. إذا لم يكن TDB يولد نبضات إطلاق صحيحة للثايريستور،لا يصلح جسر SCR إمدادات التيار المتردد وتفشل حافلة التيار المتردد في الشحن.

بدلاً من ذلك ، قد يكون دائرة مزامنة المرحلة في TDB قد فقدت القفل على تردد التغذية ، مما يولد نبضات إطلاق في توقيت غير صحيح ويؤدي إلى إنتاج إنتاج متزامن معدل منخفض للغاية.

قبل الاستنتاج أن اللوحة قد فشلت، تحقق من اتصالات من دائرة استشعار الجهد الإمدادي إلى TDB سليمة

س2: لوح A5E02822120 لديه تصنيف MV27 / UL 94V-0 على رصيف PCB. ماذا يعني هذا في الممارسة العملية لفريق الصيانة المحرك الصناعي؟

UL 94V-0 هو أعلى تصنيف في سلسلة اختبارات حرق اللهب الرأسي من UL. يغلق الركيزة مع تصنيف V-0 في غضون 10 ثوانٍ من كل تطبيق لليلة اختبار ، دون قطرات حرق.

من الناحية العملية لخزانة المحرك ، هذا يعني أن PCB لن يستمر في الحريق أو ينتشر الاحتراق إلى المكونات المجاورة في حالة فشل مكون محلي يولد الحرارة.

هذا لا يجعل اللوحة مقاومة للحريق، ولكنه يقلل بشكل كبير من خطر فشل المكونات في حريق الخزانة.إنها شهادة تؤكد أن اللوحة تلبي معايير السلامة من الحرائق الصناعية.

السؤال 3: تم إيقاف إنتاج A5E02822120. هل يمكن استخدام A5E02822121 (أو مراجعته A / B) كبديل مباشر؟

A5E02822121 ومتغيرات مراجعتها مرتبطة ارتباطًا وثيقًا بـ A5E02822120 في نفس عائلة لوحات TDB وتخدم تطبيقات محركات متداخلة.في كثير من الحالات يتم الإشارة إليها على أنها مكافئات وظيفية.

ومع ذلك، قبل تثبيت A5E02822121 في محرك الأقراص المجهزة أصلا مع A5E02822120، confirm that the drive's service documentation or spare parts list accepts this substitution — minor differences in connector pinout or firmware compatibility between the two variants can occasionally affect specific drive production states.

س4: يظهر محرك SINAMICS تيارات مدخل ثلاثية المراحل غير متوازنة عند الحمل الجزئي. تم تأكيد توازن إمدادات المدخل. هل من المحتمل أن يكون A5E02822120 TDB خطأ؟

Unbalanced input currents with a balanced supply is consistent with non-uniform thyristor firing angles across the six SCR positions — one or more TDB firing channels delivering pulses at a different phase angle than the others.

هذا عدم التماثل يمكن أن يكون نتيجة لمكون توقيت متحرك في شبكة إطلاق TDB ، أو من دائرة مزامنة مرحلة تالفة لمرحلة إمداد واحدة.

قم بقياس توقيت نبضات البوابة لكل إشارة بوابة التايريستور باستخدام أوسيلوسكوب ومقارنة زوايا إطلاق النار عبر المراحل الثلاث. تؤكد الزوايا غير المنتظمة خطأ TDB.

السؤال 5: هل من الممكن إصلاح A5E02822120 على مستوى المكونات بدلاً من استبدال اللوحة بأكملها؟

الإصلاح على مستوى المكونات ممكن عندما يتم تحديد العيب في المكونات القابلة للتحديد والبدل. على A5E02822120 ، فإن المكونات الأكثر عرضة للفشل هي:محولات النبضات (التي يمكن أن تنشئ دوائر قصيرة بين الملفات تحت الإجهاد الحراري المستمر)، أجهزة الارتباط البصري و أجهزة التحكم المركزية في حلقة الإطلاق ، والمكونات السلبية في شبكة الكشف عن الصفر.

يمكن لشركة إصلاح محركات الأقراص المتخصصة ذات الخبرة في SINAMICS TDB في كثير من الأحيان تحديد المكون الفاشل من أعراض العيب واستبدالها ، واستعادة اللوحة إلى وظائفها الكاملة.عندما يكون الخطأ هو آثار PCB المتضررة أو IC المعطلة التي لا توجد استبدال على مستوى المكون، هناك حاجة إلى استبدال كامل.
