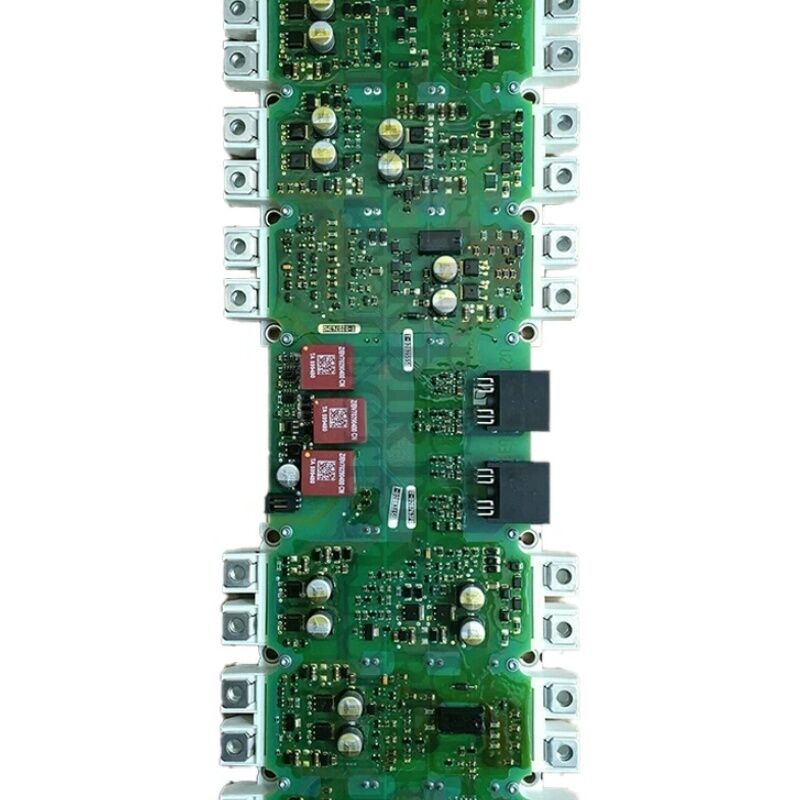

سيمينز S120 عاكس / محول لوحة المحرك IGD لوحة الزناد A5E00714563 A5EOO714563

سيمنز A5E00714563 SINAMICS IGD2-Series Inverter Power Block Drive Board جزء إصلاح محرك التيار المتردد

رقم الجزء:A5E00714563

المصنع:شركة سيمنس AG (ألمانيا)

نوع المنتج:SINAMICS لوحة محركات القوة √ سلسلة IGD2 Gate Driver

عائلة المنتجات:أجزاء إصلاح وحدات توليد الكهرباء لجهاز التحول SINAMICS (سلسلة A5E00714560)

جيل سائق البوابة:IGD2 (محرك بوابة IGBT من الجيل الثاني)

نظرة عامة

The A5E00714563 is a SINAMICS power block drive board from the A5E00714560 series — the family of second-generation IGBT gate driver (IGD2) repair assemblies that Siemens produced for the SINAMICS G120، G120C، G150، و S120 منصات محرك هيكل.

تشمل هذه السلسلة A5E00714560 ، A5E00714561 ، A5E00714562 ، و A5E00714563 ، كل منها يتناول فئة فولتاج محددة ومزيج تصنيف التيار في مجموعة منتجات SINAMICS chassis drive.

A5E00714563 هو قطعة إصلاح تنتجها شركة سيمنز تهدف إلى استعادة كتلة طاقة عاكس محركات هيكل SINAMICS عندما تفشل لوحة محرك البوابة أو وحدة IGBT المرتبطة بها.

كما هو الحال مع جميع أعضاء سلسلة A5E00714560، the assembly integrates the IGD2 gate driver board with the IGBT output module as a matched pair — ensuring that the gate drive characteristics precisely match the switching requirements of the specific IGBT device used.

تمثل لوحات سلسلة A5E00714560 جيلًا متميزًا من وحدات الطاقة القائمة على IGD1 المستخدمة في محركات MICROMASTER.

يحتوي IGD2 على واجهات الألياف الضوئية عالية السرعة متوافقة مع وحدة التحكم في SINAMICS (CU320 ، CU310 ، وما شابه ذلك) ، وتحسينات في استجابة اكتشاف إزالة التشبع للبوابة ،ومعماريات قياس التيار المتطابقة مع متطلبات تنظيم التيار المغلق في نظام التحكم في متجهات SINAMICS.

المواصفات الرئيسية

سلسلة A5E00714560 تعريف عائلة وحدات الطاقة

تتكون سلسلة A5E00714560 من لوحات متعددة تغطي مجموعات مختلفة من الجهد والتيار عبر مجموعة محركات الهيكل SINAMICS. في فئة الجهد 480V ،تتضمن السلسلة لوحات بمعدلات التيار 380A و 490A، كل منها مقترنة مع وحدة IGBT محددة مطابقة لهذا المستوى من الطاقة.

يمتد A5E00714563 السلسلة لتتناول تكوينات محددة داخل مجموعة محركات SINAMICS غير مشمولة بأرقام الأجزاء المجاورة مباشرة.

كل لوحة في هذه السلسلة تتشارك نفس الهندسة المعمارية الأساسية IGD2 مدفع البوابة: الألياف البصرية PWM استقبال أمر من وحدة التحكم SINAMICS،إنتاج نبضات البوابة في ستة مواقع وتوزيعها على مواقع جسر IGBT، الكشف عن إزالة الامتلاء من الأجهزة، وعودة قياس التيار ثنائي الاتجاه إلى وحدة التحكم.

الاختلافات بين أرقام الأجزاء الفردية في السلسلة تعكس الاختلافات في مواصفات وحدة IGBT (مختلفات تصنيفات التيار ،فئات الجهد المختلفة) وفي القيم المقاومة خاصة بمدفوعات البوابة وقدرات التيار المحرك المعايرة لكل جهاز IGBT.

IGD2 مدرب البوابة ‬ التقدم من الجيل الثاني

قدم جيل IGD2 العديد من التحسينات على IGD1 المستخدمة في محركات MICROMASTER 440.واجهة الألياف البصرية على IGD2 تدعم معدلات بيانات أعلى متوافقة مع أوقات دورة التحكم الأسرع لمنصة SINAMICS.

عندما يستخدم MICROMASTER 440 دورة تحكم PWM محافظة نسبياً، SINAMICS vector and servo control requires shorter control cycle times — down to 125 microseconds in some configurations — which demands faster gate driver response and higher-fidelity current feedback.

تعمل دائرة الكشف عن إزالة الامتلاء في IGD2 أيضًا مع تحسين السرعة والحساسية.

في حالة وجود خطأ في IGBTيكتشف IGD2 التشغيل الفاشل داخل الحدث الموصل لـ IGBT ويبدأ إيقاف التشغيل الناعم ‬ مما يقلل من معدل انخفاض التيار لتجنب ارتفاعات الجهد الكهربائي من الحثيات الضالةهذه الحماية من الإطفاء الناعم مهمة بشكل خاص في نطاق طاقة محرك هيكل سيناميكسحيث توفر تيارات IGBT والدي / ديت المرتبطة بها أثناء إيقاف التشغيل تحولات كبيرة في الجهد الاستقراعي.

سياق إجراء استبدال كتلة طاقة المحرك

استبدال كتلة طاقة IGD2 في محرك هيكل SINAMICS يتطلب العمل داخل قسم الطاقة في المحرك مع اتصالات DC مؤكدة أنها تم تفريغها وقفلها.منصة سيناميكس يتضمن مؤشر حافلة التيار المباشر LED يجب تأكيد هذا المؤشر قبل أي عمل قسم الطاقة يبدأبعد عزل إمدادات التيار المتردد، يجب مراعاة الحد الأدنى من وقت انتظار التفريغ (عادة خمس دقائق).تليها قياس مباشر لجهد حافلة التيار المباشر بمقياس فولت متكيف للتأكد من مستويات الجهد الآمنة قبل لمس أي مكونات قسم الطاقة.

يتم تركيب مجموعة A5E00714563 على غسالة الحرارة المحرك ، مع لوحة قاعدة وحدة IGBT في اتصال حراري مع سطح غسالة الحرارة.

يجب أن يتم تطبيق مادة الواجهة الحرارية على سطح الاتصال هذا أثناء التثبيت.إعادة توصيل كابلات الألياف الضوئية إلى المواقع الصحيحة الكابلات الفردية مستقلة عن القطبية ولكنها يجب أن تربط محور القيادة الصحيح بموقف لوحة القيادة الصحيح.

الأسئلة الشائعة

السؤال 1: كيف يتم تأكيد A5E00714563 الصحيحة لدراجة SINAMICS محددة قبل الطلب؟

تحمل العلامة على لوحة كتلة الطاقة المثبتة رقم الجزء A5E الذي تم تحديده في الأصل لهذا المحرك.تحقق من الملصق على اللوحة التي فشلت الرقم A5E على هذه الملصق هو المرجع النهائي للاستبدال.

أيضاً سجل تسمية النوع الكاملة للجهاز من لوحة تصنيف الجهاز.

Siemens' spare parts documentation cross-references drive type to power block part number — confirming both the board label and the drive type against this documentation removes any ambiguity before ordering.

السؤال الثاني: إن محرك SINAMICS G120 تعثر على F30022 (تم اكتشاف خطأ الأرض) دون توصيل حمولة. هل يمكن أن تكون كتلة الطاقة A5E00714563 تولد خطأ كاذب؟

يتم إنتاج F30022 عندما تكتشف وحدة تحكم SINAMICS خللًا كبيرًا في تيار الخروج الثلاثي المراحل ، يتفق مع خطأ أرضي.دائرة قياس التيار في كتلة الطاقة توفر بيانات التيار المرحلي المستخدمة لهذا الكشف.

إن قناة قياس التيار الفاشلة في لوحة IGD2 تنتج خللًا ظاهريًا في التوازن الحالي حتى مع عدم توصيل الحمل ، مما يؤدي إلى إطلاق F30022. Confirm by checking whether the three output current readings in the drive's diagnostic display show a realistic zero-current condition — a non-zero reading on one channel with the drive in a stopped state confirms a current measurement fault on the power block.

السؤال 3: أظهرت محرك الأقراص F30021 (IGBT التيار الزائد) ثم تم العثور على كتلة الطاقة لديها وحدة IGBT تالفة جسديا.هل يجب فحص وحدة التحكم أو أي لوحات أخرى قبل تثبيت A5E00714563 الاستبدال?

أجل، حدث إغلاق قصير من الـ (آي جي بي تي) يخلق عجلة عابرة على حافلة التيار المتردد والتي تنتشر عبر الأسلاك الداخلية للقودلكن أحداث خطأ شديدة يمكن أن تضغط على مكونات إمدادات الطاقة لوحدة التحكم.

قبل تثبيت كتلة الطاقة البديلة ، قم بتشغيل المحرك مع قطع كتلة الطاقة (إذا أمكن) للتحقق من أن إمدادات وحدة التحكم 24 فولت ضمن المواصفات.تحقق أيضاً من دائرة الشحن المسبق، مصابيح الحافلات المشتركة، وأي مكثفات محفوفة التي قد تكون تعرضت للفشل.

السؤال 4: يتم إدراج A5E00714563 على أنه قد تم إيقاف إنتاجها. هل سلسلة A5E36717xxx هي خليفة مؤكدة؟

تمثل سلسلة A5E36717xxx الجيل التالي من مجموعات وحدات الطاقة SINAMICS وتخدم كعائلة خليفة لسلسلة A5E00714560. Specific successor mapping — which A5E36717xxx number replaces A5E00714563 specifically — should be confirmed against Siemens' spare parts migration documentation for the specific drive type and production state.

يتضمن الخليفة الجيل التالي من لوحة محركات البوابة IGD2 مع الحفاظ على التوافق الوظيفي مع نفس عائلة محركات SINAMICS.

السؤال 5: هل يمكن اختبار A5E00714563 قبل التثبيت للتحقق من عدم تلفه؟

لا يكون اختبار وظيفي أساسي للكتلة IGD2 بدون هيكل المحرك سهلاً ، لأن اللوحة تتطلب واجهة الألياف البصرية SINAMICS ومصادر الطاقة للعمل.

The most reliable approach for an aftermarket board is to procure from a supplier that offers functional test documentation — confirming the board was powered up on a SINAMICS-compatible test rig and all gate channels were verified active.

هذا يوفر ضمان معقول قبل التثبيت في محرك الإنتاج.
