سيمينز 430/440 محول/ محول محرك لوحة لوحة الزناد A5E00825002 A5EOO825OO2

سيمنز A5E00825002 | لوحة قيادة IGD1/R3-BGR مع وحدات خرج IGBT — 480 فولت / 650 فولت تيار مستمر / 260 أمبير

رقم القطعة: A5E00825002

الشركة المصنعة: سيمنز إيه جي (ألمانيا)

نوع المنتج: لوحة قيادة — مشغل بوابة IGBT IGD1/R3-BGR مع وحدات خرج

عائلة المنتج: MICROMASTER 440 / MICROMASTER 430 (MM440 / MM430)

نظرة عامة

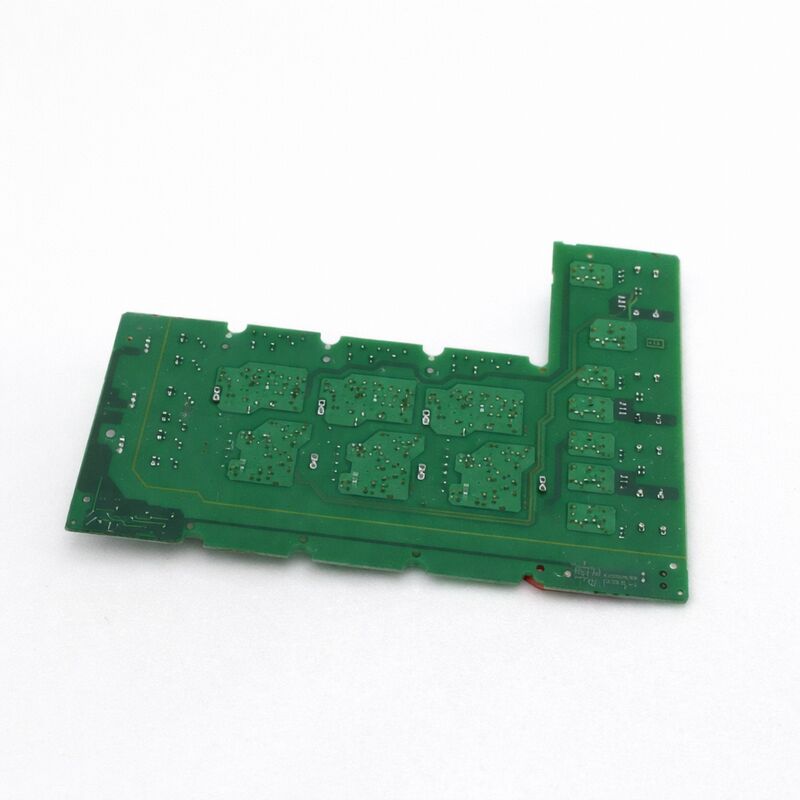

A5E00825002 هي لوحة قيادة IGD1/R3-BGR — الجيل الأول من مجمع مشغل بوابة IGBT مع وحدات خرج IGBT — لمحركات التيار المتردد سيمنز MICROMASTER 440 و MICROMASTER 430 في فئة 110 كيلو واط.

تعتبر اللوحة قلب قسم الطاقة في MM440 عند هذا المستوى من الطاقة: فهي تحمل دوائر مشغل البوابة التي تشغل IGBTs العاكس، ومسار قياس التيار الذي يعود إلى خوارزمية التحكم المتجهي للمحرك، ووحدات IGBT نفسها التي تقوم بالتبديل الفعلي للتيار المتردد عالي الطاقة.

يوجد محرك MICROMASTER 440 بقدرة 110 كيلو واط (6SE6440-2UD41-1FA1 وما شابه) في بعض التطبيقات الصناعية الأكثر تطلبًا للخدمة المستمرة — ضواغط كبيرة، نواقل ثقيلة، أجهزة طرد مركزي، مراوح صناعية، ومضخات عمليات حيث يعمل المحرك بالقرب من الطاقة المقدرة لفترات طويلة.

عند هذا المستوى من الطاقة، يزداد الحجم المادي لمشغل بوابة IGBT ومجمع الوحدة بشكل كبير مقارنةً بمتغيرات MM440 ذات الطاقة المنخفضة.

يعكس A5E00825002 هذا: عامل شكل R3-BGR هو مجمع أكبر وأكثر قوة من لوحات سلسلة R المستخدمة في أحجام الإطارات الأصغر.

يشير اللاحقة "BGR" في تسمية R3-BGR إلى مراجعة اللوحة المحددة لهذا المزيج من تصنيف IGBT والتيار.

يميز هذا اللوحة عن A5E00825001 المرتبطة ارتباطًا وثيقًا — والتي تخدم متغير 210 أمبير عند نفس ناقل 480 فولت / 650 فولت تيار مستمر — مما يؤكد أن تصنيف 260 أمبير خاص بـ A5E00825002 وأن اللوحتين غير قابلتين للتبديل.

المواصفات الرئيسية

IGD1 — مشغل بوابة IGBT من الجيل الأول

يشير تسمية IGD1 إلى أن هذه اللوحة تنتمي إلى الجيل الأول من سلسلة مشغلات بوابة IGBT (IGD) من سيمنز لمحركات SINAMICS و MICROMASTER.

أسس جيل IGD1 البنية الأساسية التي تطورت لاحقًا إلى IGD2 المستخدمة في منصات هياكل SINAMICS S120 و SINAMICS G120.

يعمل IGD1 بنفس طريقة الأجيال اللاحقة: فهو يستقبل أوامر تبديل PWM من وحدة التحكم في المحرك عبر روابط الألياف الضوئية، ويولد نبضات البوابة لكل من مواضع IGBT الستة في جسر ثلاثي الطور، ويراقب كل IGBT لإزالة التشبع (اكتشاف التيار الزائد) عبر مسار ردود فعل مشغل البوابة.

يوفر رابط الألياف الضوئية بين لوحة التحكم و IGD1 عزلًا جلفانيًا بين إلكترونيات التحكم ذات الجهد المنخفض وقسم الطاقة عالي الجهد — عند ناقل 650 فولت تيار مستمر، هذا العزل ضروري للسلامة ولمنع ضوضاء التبديل عالية التردد من الانتشار مرة أخرى إلى إلكترونيات التحكم.

يتضمن A5E00825002 واجهة الألياف الضوئية لمسار الاتصال هذا كجزء من تجميع لوحة الدوائر المطبوعة.

وحدة IGBT FS450R12KE3-S1 عند 260 أمبير

FS450R12KE3-S1 هي وحدة جسر IGBT ثلاثية الطور كاملة مصنفة عند 450 أمبير مستمر (1200 فولت VCES)، تستخدم في A5E00825002 بتيار تشغيل مخفض يبلغ 260 أمبير. هذا التخفيض متعمد — تشغيل الوحدة أقل من تصنيف تيارها الأقصى يطيل العمر الحراري، ويقلل من تقلب درجة حرارة الوصلة أثناء انتقالات الحمل، ويوفر هامشًا ضد الأحمال الزائدة اللحظية خلال قدرة التحميل الزائد بنسبة 150٪ في MM440 على فترات 60 ثانية.

عند دخل 480 فولت تيار متردد، يكون ناقل التيار المستمر عند حوالي 650 فولت تيار مستمر.

يوفر VCES البالغ 1200 فولت لوحدة FS450R12KE3-S1 هامش جهد كافٍ عند جهد الناقل هذا، مع الأخذ في الاعتبار ارتفاعات جهد الإيقاف التي تولدها مفاعلات خرج المحرك ومحاثات الكابلات.

حددت سيمنز جهاز 1200 فولت لجهد الناقل هذا بالضبط لأن هامش الأمان في ظروف الخرج المقدرة للمحرك مطلوب لعمر خدمة طويل لوحدات IGBT.

خطأ F022 و A5E00825002

رمز خطأ MM440 F022 — الذي يشير إلى خطأ في واجهة الألياف الضوئية بين لوحة التحكم ولوحة IGD — هو أحد رموز الخطأ الأكثر شيوعًا المرتبطة بـ A5E00825002 أثناء الخدمة.

عند ظهور هذا الخطأ في MM440 بقدرة 110 كيلو واط، فقدت لوحة التحكم في المحرك الاتصال بلوحة مشغل البوابة عبر اتصال الألياف الضوئية. قبل استبدال اللوحة، افحص كابلات الألياف الضوئية بين A5E00825002 ولوحة التحكم: تحقق من وجود ألياف مكسورة، أو موصلات ملوثة، أو كابلات تم ثنيها بشدة بما يكفي لكسر الألياف.

الألياف التالفة أكثر شيوعًا بكثير من فشل اللوحة الفعلي كسبب لـ F022.

إذا كانت وصلات الألياف سليمة واستمر F022، فقد فشلت دائرة مشغل البوابة على A5E00825002 نفسها ويتطلب استبدال اللوحة.

الأسئلة الشائعة

س 1: يظهر محرك MM440 بقدرة 110 كيلو واط خطأ F022 (خطأ في لوحة الألياف الضوئية). تم فحص A5E00825002 بصريًا ولا توجد أضرار مادية مرئية. ما الذي يجب فحصه قبل استبدال اللوحة؟

F022 بدون أضرار مادية مرئية هو دائمًا مشكلة في كابل الألياف الضوئية بدلاً من فشل اللوحة. قم بإزالة كل كابل ألياف ضوئية من موصلات A5E00825002 ومن موصلات لوحة التحكم. افحص نهايات الكابل تحت ضوء ساطع — ابحث عن التلوث، أو تشقق غلاف الألياف البلاستيكي، أو تغير اللون عند الطرف.

اختبر إرسال كل كابل بمصدر كاشف LED بسيط إذا كان متاحًا. استبدل أي كابل مشبوه. أعد التوصيل وشغل قبل استنتاج أن لوحة A5E00825002 قد فشلت.

س 2: تم تصنيف A5E00825002 عند 260 أمبير ولكن وحدة IGBT FS450R12KE3-S1 مصنفة عند 450 أمبير. لماذا يوجد هذا الاختلاف الكبير؟

تصنيف 450 أمبير لوحدة IGBT هو أقصى تيار جامع لها أو أقصى تيار مطلق في ظل ظروف النبض عند درجة حرارة حالة متحكم بها. في البيئة المستمرة والمقيدة حراريًا لخزانة محرك مغلقة، مع الأخذ في الاعتبار خسائر التبديل من PWM عند تردد الناقل للمحرك وقدرة التحميل الزائد للمحرك، فإن التيار المستمر العملي من هذه الوحدة أقل بكثير.

تصنيف 260 أمبير المستمر لـ A5E00825002 هو الخرج المستدام حراريًا في ظروف المحيط المقدرة لهيكل محرك MM440، مع الأخذ في الاعتبار جميع هذه العوامل. الهامش بين 260 أمبير و 450 أمبير يوفر الهامش للتحميل الزائد بنسبة 150٪ للمحرك وطول عمر الوحدة.

س 3: هل يمكن استخدام لوحة A5E00825002 (260 أمبير) في محرك MM440 كان يحتوي أصلاً على لوحة A5E00825001 (210 أمبير)؟

لا — تخدم اللوحتان تصنيفات محرك مختلفة (110 كيلو واط مقابل المحرك ذي التصنيف الأقل المرتبط بـ 210 أمبير). قد يبدو التركيب المادي متشابهًا، ولكن تكوين قيادة البوابة، ومعايرة مستشعر التيار، ومعلمات واجهة التحكم متطابقة مع المحرك المحدد الذي تخدمه.

تركيب لوحة 260 أمبير في محرك مصمم للوحة 210 أمبير يؤدي إلى عدم تطابق قياس التيار — سيكون قياس التيار في لوحة التحكم غير صحيح، مما يؤدي إلى تحديد تيار غير صحيح، أو أخطاء تيار زائد زائفة، أو تشغيل IGBT غير محمي بشكل كافٍ. تأكد دائمًا من رقم A5E الدقيق مقابل ملصق اللوحة المثبتة قبل طلب بديل.

س 4: عند استبدال A5E00825002، هل من الضروري أيضًا تطبيق مادة واجهة حرارية بين وحدة IGBT والمشتت الحراري؟

نعم، بدون استثناء. تتلامس وحدة IGBT بشكل وثيق مع المشتت الحراري المصنوع من الألومنيوم للمحرك عبر لوحته الأساسية.

تملأ مادة الواجهة الحرارية — عادةً مركب تغيير الطور أو وسادة — الفجوات الهوائية المجهرية بين السطحين، مما يقلل بشكل كبير من المقاومة الحرارية من وصلة IGBT إلى المشتت الحراري.

بدون مادة واجهة حرارية مناسبة، يمكن أن تكون درجات حرارة وصلة IGBT تحت الحمل الكامل أعلى بعشرات الدرجات من درجة حرارة المشتت الحراري، وتصل بسهولة إلى أقصى درجة حرارة وصلة للوحدة.

سيؤدي ذلك إلى خطأ في درجة الحرارة الزائدة (F0004 في MM440) أو فشل مبكر لوحدة IGBT. اتبع إجراء تطبيق مادة الواجهة الحرارية المحدد من سيمنز أثناء التركيب.

س 5: كان المحرك يعمل سابقًا بكامل حمولته البالغة 110 كيلو واط دون مشاكل. بعد انقطاع التيار الكهربائي، يظهر المحرك الآن خطأ F0001 (تيار زائد) عند أي مستوى حمل أعلى من 50٪. هل هذا هو A5E00825002؟

عتبة خطأ التيار الزائد التي تنخفض بعد حدث طاقة — خاصة عند نسبة مئوية معينة من الحمل — تشير عادةً إلى أن أحد مواضع IGBT في A5E00825002 قد تعرض لتلف جزئي.

قد لا تزال وحدة IGBT توصل وتبدل ولكن بخصائص VCE(sat) متدهورة، مما يتسبب في إزالة تشبعها عند تيار أقل من ذي قبل. تقوم دائرة اكتشاف إزالة التشبع لمشغل البوابة بتشغيل F0001 عندما تكتشف هذا VCE(sat) غير الطبيعي.

الحمل الكامل يكشف الخطأ لأن التيار مرتفع بما يكفي لتشغيل عتبة الحماية المتدهورة.

قياس تيار الأطوار الثلاثة للمحرك باستخدام راسم الذبذبات أثناء الخطأ سيظهر عادةً عدم تناسق في طور واحد — مما يشير إلى موضع IGBT التالف المحدد قبل اتخاذ قرار استبدال اللوحة بالكامل.
