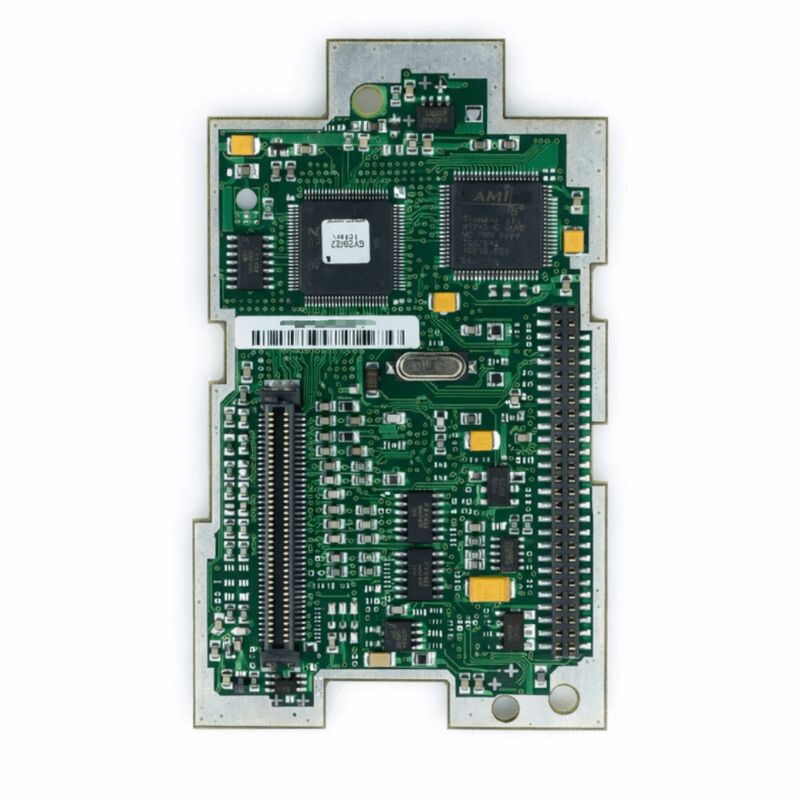

أصل سيمنز MM430 محول / محول لوحة تحكم وحدة المعالجة المركزية / لوحة الرئيسية MC00160783M01 MCOO16O783MO1

MC00160783M01 | لوحة تحكم وحدة المعالجة المركزية / الإدخال والإخراج للمحول الترددي — أنظمة المحركات الترددية الصناعية

رقم القطعة: MC00160783M01

نوع المنتج: لوحة تحكم وحدة المعالجة المركزية / الإدخال والإخراج للمحول الترددي (لوحة دوائر تحكم متكاملة)

الوظيفة: لوحة تحكم مركزية لوحدة المعالجة المركزية وواجهة الإدخال/الإخراج لأنظمة المحولات الترددية الصناعية / العاكسات

التطبيق: محركات السرعة المتغيرة للمحركات المترددة الصناعية، المحولات الترددية، أنظمة محركات الأتمتة

نظرة عامة

MC00160783M01 هي لوحة دوائر مطبوعة متكاملة لوحدة المعالجة المركزية وواجهة الإدخال/الإخراج مصممة لأنظمة المحركات الترددية الصناعية (VFD) وأنظمة العاكسات. في بنية العاكس الصناعي الحديث، تعد لوحة تحكم وحدة المعالجة المركزية / الإدخال والإخراج هي النواة التشغيلية: فهي تجمع بين معالج المحرك — الذي يقوم بتشغيل خوارزميات التحكم في المحرك، وإدارة المعلمات، وبروتوكولات الاتصال — مع دوائر واجهة الإدخال/الإخراج التي تربط المحرك بنظام الأتمتة الأوسع.

على لوحة واحدة، تتعامل بطاقة تحكم وحدة المعالجة المركزية / الإدخال والإخراج مع الحسابات في الوقت الفعلي المطلوبة للتحكم في المحرك وتدير في نفس الوقت الإشارات المنفصلة والتناظرية التي تربط المحرك بالمستشعرات والمشغلات ووحدات التحكم المنطقية القابلة للبرمجة (PLCs) ولوحات المشغل.

تعتمد المحولات الترددية الصناعية على لوحة وحدة المعالجة المركزية / الإدخال والإخراج كمركز اتخاذ القرار الخاص بها.

تصل إشارات مرجع السرعة من نظام التحكم في المصنع. يتم معالجة إشارات التغذية الراجعة من مستشعرات تيار المحرك، وتغذية المحرك الراجعة من المشفر، ومراقبات درجة الحرارة. تخرج إشارات التحكم للبدء، والإيقاف، للأمام، للخلف، ومرحل الأعطال عبر واجهة الإدخال/الإخراج. كل هذا يمر عبر MC00160783M01.

عند فشل هذه اللوحة، يفقد المحرك عادةً كل القدرة التشغيلية — قد يتم تشغيله ولكنه لا يستطيع قبول الأوامر، أو قد لا يكمل تسلسل الاختبار الذاتي على الإطلاق.

يشير مُعرف الإصدار M01 للوحة MC00160783M01 إلى أنها الإصدار الأول لهذه اللوحة المحددة، مما يحدد دورها في خط الأساس لتكوين المحرك.

تم تصميم لوحات التحكم الصناعية من هذا النوع وفقًا لمعايير موثوقية صارمة — يجب أن تعمل بشكل مستمر دون انقطاع في البيئات الصناعية حيث الاهتزازات، وتغيرات درجات الحرارة، والضوضاء الكهرومغناطيسية أمر روتيني.

المواصفات الرئيسية

بنية وحدة المعالجة المركزية والإدخال/الإخراج المتكاملة

تدمج MC00160783M01 وظيفتين شغلتا في أجيال المحركات السابقة لوحات منفصلة غالبًا: وحدة المعالجة المركزية وواجهة الإدخال/الإخراج. يقوم قسم وحدة المعالجة المركزية بتنفيذ خوارزمية التحكم في المحرك — في المحركات الحديثة، تكون هذه عادةً خوارزمية تحكم متجه أو تحكم مباشر في عزم الدوران تتطلب توقيتًا دقيقًا ومعدلات أخذ عينات عالية.

تحسب الخوارزمية متجهات الجهد المطلوبة لتطبيقها على المحرك بناءً على السرعة أو عزم الدوران المطلوب والتيارات المقاسة للمحرك.

تنشئ أوامر تبديل PWM التي تذهب إلى مشغلات بوابات IGBT للمحول، وتفعل ذلك على دورة زمنية تُقاس بالميكروثانية.

يتعامل قسم الإدخال/الإخراج مع المهمة الأبطأ ولكنها بنفس الأهمية لواجهة المحرك مع بيئة المصنع.

تستقبل المدخلات الرقمية إشارات من مصادر خارجية: أمر البدء من PLC، إشارة تأكيد العطل، مدخل المفتاح الحراري للمحرك، حلقة الإيقاف الطارئ. ترسل المخرجات الرقمية إشارات الحالة مرة أخرى إلى PLC: المحرك قيد التشغيل، عند السرعة، عطل، جاهز.

تأخذ المدخلات التناظرية إشارات مرجع السرعة من نظام التحكم في العملية — عادةً إشارات تيار 4–20 مللي أمبير أو إشارات جهد 0–10 فولت.

تقوم المخرجات التناظرية بالإبلاغ عن سرعة المحرك الفعلية أو عزم الدوران مرة أخرى إلى نظام DCS أو SCADA.

يؤدي الجمع بين الوظيفتين على MC00160783M01 إلى تقليل عدد اللوحات في المحرك، وتبسيط الأسلاك الداخلية، وتحسين سلامة الإشارة — تشترك وحدة المعالجة المركزية وواجهة الإدخال/الإخراج في مرجع أرضي مشترك دون مسار إشارة بين اللوحات الذي تتطلبه التصميمات المنفصلة.

معالجة التحكم في المحرك

تقوم وحدة المعالجة المركزية في MC00160783M01 بإجراء تحكم في المحرك في الوقت الفعلي بالمعدل الذي تتطلبه استراتيجية تعديل المحرك. بالنسبة للمحول الترددي الصناعي النموذجي الذي يعمل بتردد تبديل من 2 كيلو هرتز إلى 16 كيلو هرتز، تعمل دورة التحكم بنفس التردد — يجب على وحدة المعالجة المركزية إكمال حساب حلقة التحكم الكاملة في غضون فترة تبديل واحدة.

عند تردد تبديل 4 كيلو هرتز، يكون ذلك 250 ميكروثانية لكل دورة تحكم.

في غضون هذه النافذة، تقرأ وحدة المعالجة المركزية مدخلات ADC، وتنفذ خوارزمية التحكم، وتحدث دورات عمل PWM، وتتعامل مع أي طلبات اتصال.

يقوم معالج الإدخال/الإخراج، الذي يعمل بالتوازي، بمسح المدخلات الرقمية بمعدل سريع بما يكفي لالتقاط الإشارات من المصنع — يجب اكتشاف إشارة التشغيل/الإيقاف أو مدخل العطل في غضون بضعة مللي ثوانٍ للاستجابة بشكل مناسب.

يتم أخذ عينات من المدخلات التناظرية بمعدلات مناسبة لأبطأ متغير عملية (عادةً مرجع السرعة بمعدل تحديث 10 مللي ثانية) حتى أسرع إشارة تغذية راجعة (تغذية تيار راجعة يتم أخذ عينات منها بمعدل دورة التحكم).

اعتبارات الاستبدال

عند استبدال MC00160783M01، يجب عمل نسخة احتياطية من مجموعة معلمات المحرك — التي تخزن جميع بيانات التكوين للمحرك، ووضع التحكم، وتعيين الإدخال/الإخراج، وإعدادات الاتصال، وعتبات الحماية — من المحرك قبل إزالته.

بعد تثبيت اللوحة البديلة وتشغيل المحرك، تحقق مما إذا كانت ذاكرة المحرك تحتفظ بمجموعة المعلمات (تخزن بعض المحركات المعلمات في ذاكرة غير متطايرة على اللوحة نفسها، بينما يخزنها البعض الآخر في وحدة ذاكرة منفصلة أو في وحدة التحكم).

إذا تم تخزين مجموعة المعلمات على اللوحة المستبدلة، فيجب إعادة تحميلها من النسخة الاحتياطية قبل التشغيل.

يجب نقل إعدادات الوصلات (Jumpers)، ومواضع مفاتيح DIP، وأي مفاتيح تكوين الأجهزة على اللوحة الأصلية أو مطابقتها على اللوحة البديلة قبل التثبيت.

أسئلة متكررة

س 1: بعد ضربة برق على إمداد المصنع، لم يعد المحول الترددي يستجيب لأي أوامر تشغيل. يبدو أن مرحلة الطاقة سليمة ويتم شحن ناقل التيار المستمر بشكل صحيح. هل MC00160783M01 هو سبب العطل؟

تتلف أحداث الاندفاع الناجم عن البرق بشكل شائع قسم واجهة الإدخال/الإخراج للوحة التحكم — تعتبر المقاومات الضوئية للمدخلات الرقمية ودوائر حماية المدخلات التناظرية هي المكونات الأكثر تعرضًا للخطر.

إذا تم تشغيل المحرك (يتم شحن ناقل التيار المستمر، وتضيء الشاشة) ولكنه لا يستجيب لأي إشارات إدخال ولا يولد خرجًا للمحرك، فمن المحتمل أن تكون واجهة الإدخال/الإخراج على MC00160783M01 قد تعرضت للتلف.

تحقق من مؤشرات أخرى: رمز خطأ على الشاشة يشير إلى خطأ في الأجهزة الداخلية يؤكد تلفًا على مستوى اللوحة.

س 2: شاشة المحرك فارغة تمامًا بعد التشغيل. تم تأكيد جهد الإمداد بشكل صحيح. هل MC00160783M01 هو سبب العطل؟

تشير الشاشة الفارغة مع جهد الإمداد الصحيح المؤكد إلى فشل مزود الطاقة الداخلي للوحة وحدة المعالجة المركزية، أو انقطاع الاتصال بين لوحة وحدة المعالجة المركزية ولوحة العرض.

قبل استنتاج أن لوحة وحدة المعالجة المركزية / الإدخال والإخراج قد فشلت، تحقق من الكابل المتصل بين اللوحة ولوحة العرض — أعد توصيله.

تحقق أيضًا من أي فيوزات طاقة التحكم على اللوحة. إذا كان الإمداد يصل إلى اللوحة ولكن الشاشة تظل فارغة، فيجب استبدال لوحة وحدة المعالجة المركزية.

س 3: يقوم المحرك بتشغيل المحرك بشكل صحيح في وضع التشغيل اليدوي المحلي ولكنه لا يستجيب لإشارات الأوامر عن بعد عبر المدخلات الرقمية. تم التحقق من صحة أسلاك الإدخال/الإخراج. ما هو العطل المحتمل؟

يشير المحرك الذي يستجيب محليًا ولكن ليس عن بعد مع أسلاك الإدخال/الإخراج الصحيحة المؤكدة إلى وجود عطل في قسم المدخلات الرقمية لـ MC00160783M01 — قد تكون المقاومات الضوئية لمدخلات الأوامر عن بعد قد فشلت بينما تظل الدوائر الأخرى تعمل.

تحقق من إعدادات المعلمات التي تحدد بين مصدر التحكم المحلي وعن بعد — تأكد من تكوين المحرك للتحكم في المدخلات عن بعد.

إذا كانت الإعدادات صحيحة ولا تضيء مؤشرات LED للمدخلات الرقمية على اللوحة عند تطبيق الإشارات عن بعد، فقد فشلت المقاومات الضوئية للمدخلات.

س 4: تم تثبيت MC00160783M01 بديل. يعمل المحرك ولكنه يعرض سرعة محرك غير صحيحة على المخرج التناظري ويتلقى PLC تغذية راجعة غير صحيحة للسرعة. ماذا يجب التحقق منه؟

عادةً ما تكون إشارات المخرج التناظري غير الصحيحة بعد استبدال اللوحة ناتجة عن إزاحة معايرة في قسم المخرج التناظري للوحة الجديدة، أو عن عدم تطابق في معلمات تكوين نطاق المخرج. تحقق من إعدادات المعلمات لنطاق المخرج التناظري (اختيار 0–10 فولت أو 4–20 مللي أمبير، وتدرج المخرج).

إذا كانت المعلمات تتطابق مع التكوين الأصلي ولكن المخرج لا يزال غير صحيح، فإن دائرة المخرج التناظري على اللوحة البديلة بها مشكلة معايرة أو مشكلة في المكون تتطلب خدمة.

س 5: تم وصف MC00160783M01 بأنه الإصدار M01. إذا أظهر البديل M02 أو مراجعة لاحقة، فهل هو آمن للاستخدام؟

تكون مراجعات لوحة التحكم ضمن نفس عائلة رقم القطعة متوافقة بشكل عام مع الإصدارات السابقة — ستتضمن المراجعة M02 تحديثات للمكونات أو تحسينات في الموثوقية مع الحفاظ على نفس المواصفات الوظيفية والواجهة المادية.

ومع ذلك، قم بالتأكيد مع وثائق الشركة المصنعة للمحول الترددي أو كتالوج قطع الغيار أن المراجعة M02 مدرجة كبديل مباشر لـ M01 قبل التثبيت.

تتضمن بعض تغييرات المراجعة تحديثات للبرامج الثابتة التي تؤثر على توافق المعلمات.
