سيمنز A5E36717803 | إصلاح كتلة طاقة SINAMICS — وحدات IGBT مزدوجة IGD2/R4 480V/490A مع وحدات IGBT مزدوجة FS450R12KE3-S1

رقم القطعة: A5E36717803

مرجع WLX: WLX_999999

الشركة المصنعة: سيمنز إيه جي (ألمانيا)

نوع المنتج: تجميعة إصلاح كتلة طاقة SINAMICS — لوحة عاكس التحكم في المحرك IGD2/R4

نظرة عامة

A5E36717803 هي تجميعة إصلاح كتلة طاقة SINAMICS في سلسلة IGD2/R4 لتطبيقات 480V/490A — الجيل التالي من لوحة مشغل البوابة ومجموعة وحدات IGBT التي خلفت تجميعات A5E00714562 و A5E00825002 السابقة. بينما تضمنت كتل الطاقة السابقة هذه وحدة IGBT واحدة FS450R12KE3-S1، فإن A5E36717803 تأخذ التكوين خطوة أخرى إلى الأمام: فهي تتضمن وحدتي IGBT FS450R12KE3-S1، مما يمنح هذه التجميعة تصنيف التيار المستمر الأعلى 490A المطلوب لمحركات SINAMICS في الأجزاء العليا من نطاق طاقة هيكل 480V.

يشير تعيين WLX_999999 — المرئي على ملصق المنتج بجانب رقم A5E — إلى مرجع هندسة الخدمة الداخلي لسيمنز لهذا التكوين المحدد لكتلة الطاقة. تشير المراجع التي تبدأ بـ WLX إلى تجميعات الإصلاح حسب دفعة هندسة الخدمة الخاصة بها، مما يميزها عن أرقام منتجات طلبات السوق.

رقم A5E36717803 هو ما يظهر في أنظمة الطلبات وقواعد بيانات قطع الغيار؛ مرجع WLX هو ما يستخدمه مهندسو الخدمة عند توثيق الإصلاحات الميدانية وسجلات الخدمة.

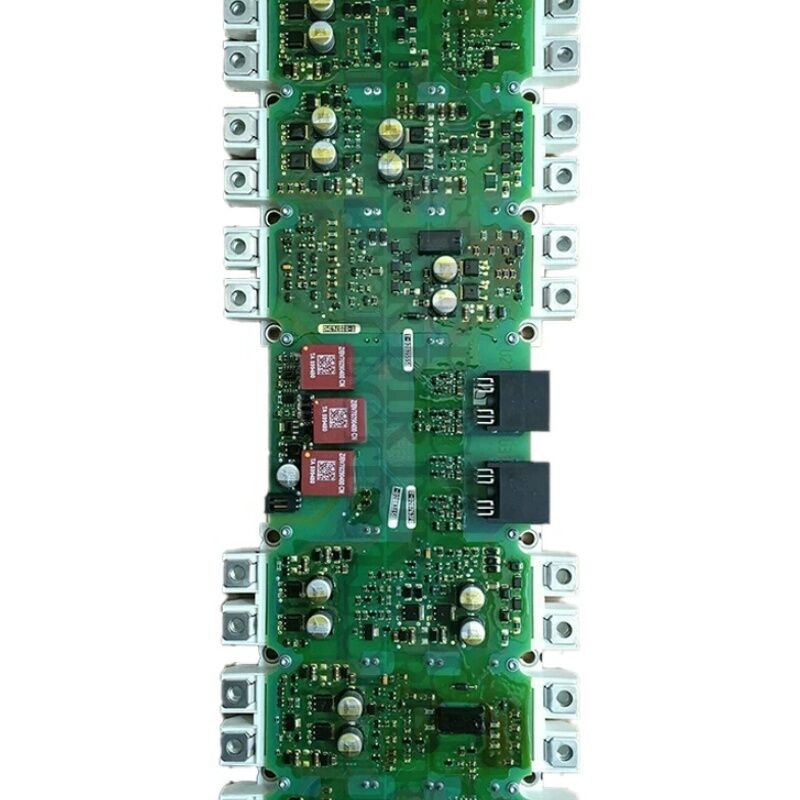

يتم توفير هذه التجميعة كوحدة كاملة ومتطابقة — تصل لوحة مشغل البوابة IGD2 وكلتا وحدتي IGBT معًا، وجاهزة للتوصيل الحراري للتركيب.

مطابقة لوحة مشغل البوابة لوحدات IGBT المحددة ليست عرضية: معلمات تشغيل البوابة (قيم مقاومة البوابة، قدرة تيار الخرج، التوقيت) في لوحة IGD2 معايرة خصيصًا لخصائص بوابة FS450R12KE3-S1.

فصل التجميعة وتوريد المكونات بشكل فردي يعرض خطر عدم تطابق تشغيل البوابة الذي يمكن أن يقصر عمر IGBT أو يولد سلوك تبديل غير طبيعي.

المواصفات الرئيسية

تكوين IGBT مزدوج عند 490 أمبير

تنتج الخطوة من تكوينات IGBT المفردة إلى المزدوجة عن الحدود الحرارية لوحدات IGBT الفردية. تحمل FS450R12KE3-S1 تصنيف 450 أمبير، ولكن في الممارسة العملية، عند أعلى تيارات الخرج المستمرة ومع تشغيل كامل تردد الناقل، تحد الميزانية الحرارية لوحدة واحدة من التيار القابل للاستخدام إلى أقل من 490 أمبير.

من خلال تثبيت وحدتي FS450R12KE3-S1 — واحدة لكل نصف أزواج طور العاكس أو مرتبة في تكوين متوازي — تقوم A5E36717803 بتوزيع التيار والحرارة بين جهازين، وتحقيق تصنيف 490 أمبير الأعلى مع إبقاء كل وحدة ضمن منطقة التشغيل الآمنة الخاصة بها.

يعزز تصميم الوحدة المزدوجة هذا أيضًا الموثوقية من خلال تقليل الحمل. تعمل كل وحدة بجزء أقل من الحد الأقصى المطلق لتصنيفها، مما يقلل من تذبذب درجة حرارة الوصلة أثناء دورات التحميل ويطيل عمر الوحدة المفيد مقارنة بتصميم الوحدة المفردة الذي يعمل بالقرب من حده.

تم تكييف لوحة مشغل البوابة IGD2 في A5E36717803 لقيادة كلتا وحدتي IGBT بشكل متزامن — تتلقى كلتا الجهازين في موضع طور العاكس المحدد نبضات البوابة الخاصة بهما في وقت واحد، مما يضمن مشاركة متوازنة للتيار بين الوحدتين المتوازيتين.

بنية IGD2/R4

يحدد عامل الشكل R4 تنسيق التركيب المادي المستخدم عبر هذا النطاق من طاقة محركات SINAMICS. يتم تركيب لوحة IGD2 مباشرة على تجميعة وحدة IGBT وتتصل بوحدة التحكم في المحرك عبر واجهة قياسية.

تحمل هذه الواجهة أوامر تبديل PWM من وحدة التحكم إلى IGD2، وتحمل بيانات قياس التيار ومستشعر درجة الحرارة من IGD2 مرة أخرى إلى خوارزميات التحكم ذات الحلقة المغلقة لوحدة التحكم.

تنفذ لوحة IGD2 حماية من إلغاء التشبع على مستوى الأجهزة في كل موضع IGBT. عندما يتم إصدار أمر تشغيل لوحدة IGBT، تراقب IGD2 جهد المجمع والباعث.

إذا فشل الجهد في الانخفاض إلى مستوى التشبع المتوقع — مما يشير إلى أن الجهاز لا يمكنه توصيل التيار المطلوب — فإن IGD2 تقمع فورًا جميع نبضات البوابة. يمنع هذا الاستجابة على مستوى الميكروثانية النوع المستمر من التيار الزائد الذي يدمر وصلات IGBT، ويعمل بشكل أسرع من أي استجابة خطأ برمجية في وحدة التحكم.

ملاحظة مادة الواجهة الحرارية (TIM)

يشير اللاحقة "TIM" المشار إليها أحيانًا في وثائق خدمة A5E36717803 إلى أن التجميعة يتم توفيرها مع مادة الواجهة الحرارية مطبقة مسبقًا أو متضمنة. الاقتران الحراري الصحيح بين ألواح قاعدة وحدة IGBT والمشتت الحراري للمحرك أمر بالغ الأهمية — المقاومة الحرارية عند هذه الواجهة تحدد مباشرة مدى ارتفاع درجة حرارة وصلة IGBT أثناء التشغيل بكامل الحمل.

المادة الحرارية المفقودة أو المطبقة بشكل غير صحيح هي سبب جذري شائع لأجهزة إنذار ارتفاع درجة حرارة IGBT بعد التركيب (F30022) حتى عندما يكون المشتت الحراري نفسه مبردًا جيدًا.

أسئلة وأجوبة

س 1: المحرك حاليًا به كتلة طاقة A5E00714562. هل يمكن تثبيت A5E36717803 مباشرة كبديل؟

A5E36717803 هو خليفة A5E00714562 المعين من قبل سيمنز وتم تصميمه كبديل ميداني لهذه التجميعة. في معظم تكوينات هيكل SINAMICS G120 و G150 في نطاق الطاقة المطبق، يتم تثبيته في نفس الموضع ويتصل بنفس الطريقة.

ومع ذلك، قم بتأكيد حالة إنتاج المحرك وإصدار البرنامج الثابت الخاص به مقابل جدول قابلية تطبيق خليفة سيمنز.

قد تتطلب بعض محركات الإنتاج المبكرة جدًا تحديثًا للبرنامج الثابت قبل أن يتم التعرف على التعريف الإلكتروني للوحة IGD2 الأحدث بشكل صحيح بواسطة نظام إدارة مكونات المحرك.

س 2: ماذا يعني تعيين "WLX_999999" على الملصق؟

WLX هو نظام مرجع دفعة هندسة الخدمة الداخلي لسيمنز لتجميعات إصلاح المحركات. يشير WLX_999999 إلى هذا التكوين المحدد لكتلة الطاقة ضمن نظام قطع غيار الإصلاح الخاص بسيمنز.

يستخدمه مهندسو خدمة سيمنز لتوثيق الإصلاحات وسجلات الخدمة.

لأغراض الطلب وقطع الغيار، رقم A5E36717803 هو المرجع الصحيح. رقم WLX لا يحل محل رقم A5E في أي سياق شراء أو مخزون.

س 3: يظهر المحرك F30022 (ارتفاع درجة حرارة IGBT) في غضون 10 دقائق من التشغيل بكامل الحمل بعد تثبيت كتلة طاقة A5E36717803. المشتت الحراري ليس ساخنًا عند اللمس. ما هو السبب الأكثر احتمالاً؟

يشير F30022 بعد فترة وجيزة من التركيب مع مشتت حراري بارد إلى علامة كلاسيكية لمادة الواجهة الحرارية غير الصحيحة أو المفقودة بين ألواح قاعدة وحدة IGBT وسطح المشتت الحراري.

إذا لم يتم تطبيق TIM أثناء التركيب، أو تم تطبيقه بشكل غير متساوٍ، فإن المقاومة الحرارية من وصلة IGBT إلى المشتت الحراري أعلى بكثير مما يتوقعه النموذج الحراري للمحرك.

تصل وصلة IGBT إلى درجة حرارة زائدة قبل أن يكون لجسم المشتت الحراري وقت للاحترار بشكل كبير.

قم بإزالة كتلة الطاقة وأعد تثبيتها مع تطبيق TIM الصحيح باتباع إجراء التركيب الخاص بسيمنز.

س 4: تتضمن A5E36717803 وحدتي IGBT. إذا فشلت إحدى الوحدتين في الخدمة، هل يمكن استبدال تلك الوحدة فقط؟

لا — استبدال وحدة واحدة مع الاحتفاظ بالأخرى يغير خصائص الزوج المتطابق للتجميعة.

تعمل وحدتا FS450R12KE3-S1 في A5E36717803 بالتوازي ويجب أن يكون لهما خصائص تبديل متطابقة لمشاركة متوازنة للتيار.

عندما تفشل واحدة، يجب استبدال تجميعة A5E36717803 الكاملة.

تركيب وحدة IGBT جديدة بجانب وحدة قديمة ذات خصائص عتبة بوابة وسرعة تبديل مختلفة يخاطر بمشاركة تيار غير متساوية، مما قد يؤدي إلى تحميل زائد على الوحدة الجديدة أو التسبب في اختلالات في التوقيت.

س 5: هذه الكتلة الطاقة مدرجة على أنها متوقفة. هل A5E36717803 لا يزال متاحًا عبر أي قناة؟

مع توقف القطعة عن الإنتاج من قبل سيمنز، فإن سوق قطع الغيار الصناعية هو المصدر الرئيسي. غالبًا ما تحتفظ شركات إصلاح محركات SINAMICS المتخصصة بتجميعات كتل الطاقة المختبرة من هذه السلسلة.

عند التوريد، قم بتأكيد مرجع WLX على الملصق للتأكد من أن التجميعة هي التكوين الصحيح، واطلب وثائق تظهر نتائج الاختبار الوظيفي قبل الشحن.

برامج تبادل الخدمة — حيث يتم إرجاع وحدة معيبة مقابل بديل مختبر — هي خيار آخر تقدمه العديد من أخصائيي إصلاح المحركات الصناعية.
