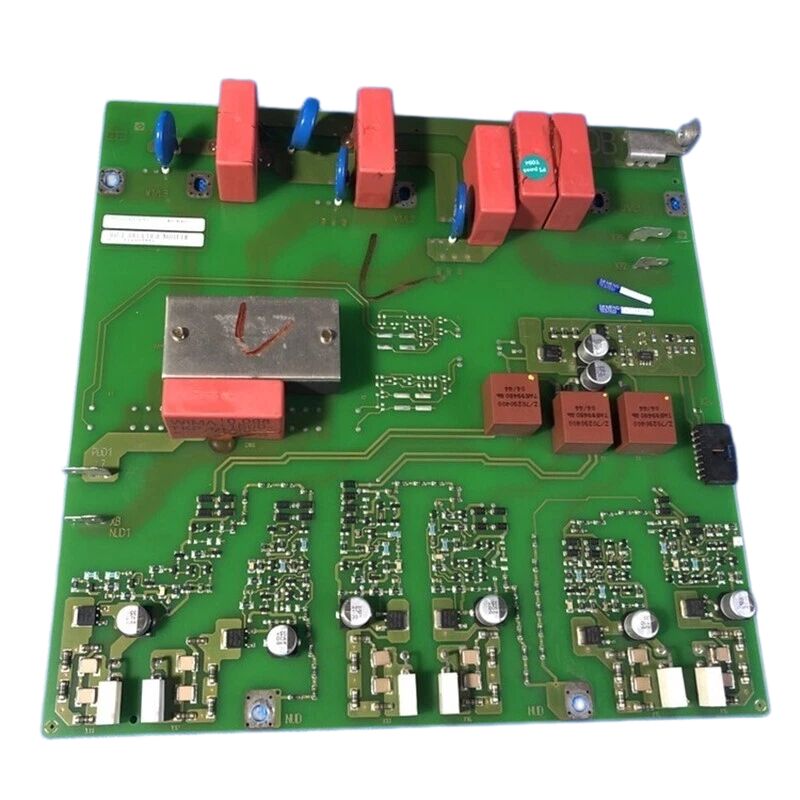

سيمنز 430/440 محول/ محول SCR لوحة الزناد TDB لوحة A5E00173192 A5EOO173192

سيمنز A5E00173192 A5E-Series الداخلية محرك لوحة الدوائر

رقم الجزء:A5E00173192

المصنع:شركة سيمنس AG (ألمانيا)

نوع المنتج:لوحة الدوائر الداخلية للدفع ‬ تجميع PCB

عائلة المنتجات:مكونات المحرك الداخلي من سلسلة Siemens A5E

التطبيق:لوحة إلكترونية داخلية لأنظمة المحركات الصناعية و أنظمة المحولات من شركة سيمنز

حالة الإنتاج:تم إيقاف الصناعة بواسطة المصنع

بلد المنشأ:ألمانيا

نظرة عامة

A5E00173192 هي لوحة دوائر محرك داخلي من سلسلة A5E من Siemens واحدة من العديد من مجموعات الدوائر المطبوعة المستخدمة في منصات المحركات الصناعية والمحولات من Siemens.المقدمة A5E هي نظام ترقيم المكونات الداخلية لشركة سيمنز المطبقة في جميع عائلات المحركات، من سلسلة MICROMASTER حتى SIMOVERT MASTERDRIVES و SINAMICS.

كل تجميع مرقّم A5E هو لوحة فرعية وظيفية محددة داخل بنية الكترونيات لوحدة المحرك، سواء كانت تخدم إمدادات الطاقة أو إشارة التحكم أو القياس أو وظيفة الواجهة.

وحدات محركات سيمنز هي وحدات وحدات في بنيتها الإلكترونية. بدلاً من لوحة واحدة أحادية، يتم تقسيم الإلكترونيات الداخلية لمحركات إلى العديد من مجموعات PCB،كل واحد يتعامل مع مجموعة محددة من الوظائفبعض اللوحات تدير إمدادات الطاقة للتبديل للكترونيات التحكم في المحرك.

يتعامل آخرون مع تكييف إشارات المدخلات والإخراجات التناظرية ، أو واجهة الإدخال / الإخراج الرقمية ، أو دوائر إدارة المروحة والحرارة.

والبعض الآخر يعمل كلوحات واجهة بين لوحة التحكم الرئيسية للدراجة ومقاس الطاقة.

A5E00173192 هو واحد من هذه الجمعية الوظيفية الداخلية داخل هذه الهندسة المعمارية المتسلسلة.

عادة ما يظهر وجود اللوحة في سجلات الصيانة عندما يتم إصلاح محرك الأقراص أو استبدال الإلكترونيات الداخلية بعد فشل على مستوى المكون.

من الضروري تحديد اللوحة الصحيحة برقمها A5Eواستبدال لوحة متشابهة من رقم جزء مختلف يمكن أن يؤدي إلى دائرة غير متوافقة التي لا تعمل بشكل صحيح في كومة الإلكترونيات محرك الأقراص.

المواصفات الرئيسية

A5E الرقمنة وتعريف المجلس

المقدمة A5E في أرقام قطع الغيار الداخلية لشركة سيمنز تمثل فئة محددة من قطع الغيار والخدمة التي تنتج في منشآت إنتاج سيمنز الألمانية.هذه الأرقام تظهر على ملصق اللوحة، على مخطط الأسلاك الداخلية للمحرك، وفي وثائق خدمة المحرك.

فهي مختلفة عن رقم الطلب الرئيسي للسوق (6SE ، 6SL ، 6RA ، ومماثلها).

عندما يتم فتح محرك الأقراص للصيانة الداخلية ، فإن رقم A5E على كل لوحة هو المعرف النهائي لمصدر استبدال.

الرقم يرمز مباشرة إلى تصميم الدائرة المحددة لللوحة، ومواصفات المكونات، وتعديل الإنتاج، والتي يجب أن تتطابق جميعها للعمل بشكل صحيح.

يقع A5E00173192 في النطاق المنخفض من مكونات محرك A5E ، مما يشير إلى أنه تم تصنيعه خلال فترة سابقة في تاريخ منتجات محركات سيمنز.

يتم ربط اللوحات في هذا النطاق العددي بشكل شائع مع SIMOVERT MASTERDRIVES القديمة ومنصات SINAMICS المبكرة ،وكذلك مع عائلة MICROMASTER التي سبقت SINAMICS في محفظة محركات سييمنس.

مصادر ألواح A5E المقطوعة

مع توقف A5E00173192 من قبل سيمنس، خيارات التوريد تقع في فئتين: سوق التجزئة الصناعية وخدمات إصلاح محركات التشغيل المتخصصة.

السوق اللاحقة الصناعية تقدم لوحات أزيلت من محركات الأقراص التي تم تفكيكها، لوحات في المخزون الاحتياطي القديم،وأعطى ضماناً من شركة الإصلاح.

هذه هي المصدر الأكثر سهولة لقطع الغيار التي لم تعد متوفرة من خلال قنوات سيمنز الرسمية.

شركات متخصصة في إصلاح محركات الأقراصووحدات SINAMICS المبكرة على مستوى مجلس الإدارة في بعض الأحيان تحتفظ بمخزون مكونات A5E كجزء من مخزون بورصة الإصلاح.

يمكن لبعض الشركات أيضا إصلاح لوحة A5E00173192 الفاشلة على مستوى المكونات بدلا من استبدال الجمعية بأكملها، والتي يمكن أن تكون خيار فعال من حيث التكلفة عندما يتم تحديد وضع فشل اللوحة.

في كلتا الحالتين، من الضروري تأكيد رقم A5E00173192 على الملصق الموجود على اللوحة المثبتة قبل التسوق لتجنب تلقي جزء غير صحيح.

الاحتياطات المتعلقة بالتعامل مع المواد والإشارات

تحتوي جميع مجموعات PCB من سلسلة A5E على مكونات حساسة للتفريغ الكهربائي (ESD). تنطبق الاحتياطات القياسية لشركة سيمنز:لا يجوز وضع اللوحة على الأسطح غير الموصلة (المكاتب البلاستيكية)، وعلاءات بلاستيكية) ، يجب أن لا تلامس الملابس المصنوعة من الألياف الاصطناعية، ويجب أن يتم نقلها وتخزينها في عبوات موصلة (معدنية).مطلوب حزام معصم مضاد للستاتيكية الأرض عند التعامل مع اللوحة.

يجب أن تكون رأس الحديد اللحامية معطلة بالأرض إذا تم إجراء أي إعادة صناعة.

تنطبق هذه الاحتياطات على A5E00173192 في جميع المراحل استقبال التفتيش والتخزين والتركيب والإزالة.

الأسئلة الشائعة

السؤال 1: يحتوي محرك أجهزة سيمنز على لوحة داخلية تحمل علامة A5E00173192. كيف يتم التأكد من أن هذا هو الجزء الصحيح قبل طلب استبدال؟

قم بمراجعة الرقم A5E المطبوع على ملصق اللوحة المثبتة مع مخطط الأسلاك الداخلية أو قائمة الأجزاء.

بالنسبة لوحدات MASTERDRIVES و MICROMASTER ، توجد قائمة الأجزاء عادة في وثائق قطع الغيار في المحرك (متوفرة من Siemens Industry Support للمستخدمين المسجلين).

العلامة على اللوحة نفسها هي المرجع الرئيسي ‬ لا تعتمد على التشابه البصري مع اللوحات الأخرى عند تحديد رقم A5E الصحيح.

س2: A5E00173192 فشلت. هل يستحق محاولة إصلاح مستوى المكون بدلا من الحصول على لوحة استبدال؟

الإصلاح على مستوى المكونات أمر ممكن عندما يتم تحديد مكان الفشل ويمكن تحديد المكونات المتضررة ‬ المقاومة المحترقة أو المكثف الفاشل أو المرفق المتضرر.لوحات سلسلة A5E من هذه الفترة تستخدم مكونات قياسية من خلال الثقب و SMD يمكن إصلاحها من قبل فنيين إلكترونيين مؤهلين.

ومع ذلك ، إذا كان الفشل في وحدة برمجة محركات البوابة الملكية أو ASIC خاصة بـ Siemens غير متوفرة تجارياً ، فإن الاستبدال على مستوى اللوحة هو المسار العملي الوحيد.

السؤال 3: هل يمكن تشغيل محرك الأقراص بشكل مؤقت دون تركيب لوحة A5E00173192؟

هذا يعتمد على الوظيفة المحددة التي تقوم بها اللوحة داخل كومة الإلكترونيات في المحرك. اللوحات التي تتعامل مع وظائف التحكم الرئيسية (إمدادات الطاقة إلى اللوحة التحكمية ، ردود الفعل الحالية الرئيسية ،محركات البوابة) إلزامية للعمل لا يمكن تشغيل المحرك بدونها.

يمكن أن تسمح الألواح التي تخدم وظائف مساعدة أو تكميلية بالعمل المحدود أو وضع تشخيصي.استشاري مخطط محرك الأقراص لتحديد ما إذا كان A5E00173192 في مسار إشارة حرجة قبل محاولة التشغيل دون ذلك.

السؤال 4: هل هناك خليفة من سيمنز أو ما يعادلها حديثاً لـ A5E00173192 في ترقية سيناميكس؟

بالنسبة للأقراص التي يتم تحديثها من المنصات القديمة (MASTERDRIVES ، الإصدارات القديمة من MICROMASTER) إلى SINAMICS ،تغيرات في بنية الإلكترونيات بأكملها SINAMICS تستخدم DRIVE-CLiQ للاتصالات الداخلية بدلاً من واجهات اللوحات المتوازية من جيل MASTERDRIVES.

لا توجد مكافأة مباشرة لللوحات الفردية A5E في SINAMICS. الحداثة تحل محل وحدة المحرك الكاملة،و A5E00173192 ليس لديها عنصر خلف فردي في بنية سيناميكس.

السؤال 5: كيف يجب تخزين A5E00173192 إذا كان يتم الاحتفاظ به كاحتياطي؟

تخزينها في عبوتها الموصلة الأصلية أو، إذا لم تكن العبوة الأصلية متاحة، لف اللوحة في مواد كيس مضادة للستاتيكية المعدنية ووضعها في حاوية موصلة صلبة.يجب أن تكون ظروف التخزين جافة، مع درجة حرارة تتراوح بين -25°C و +70°C وبدون تكثيف.

تجنب وضع اللوحة بالقرب من الحقول المغناطيسية القوية أو مصادر الاهتزاز.وتشمل أي ملاحظات تشغيل محرك ذات الصلة التي قد تساعد في التثبيت في المستقبل.
