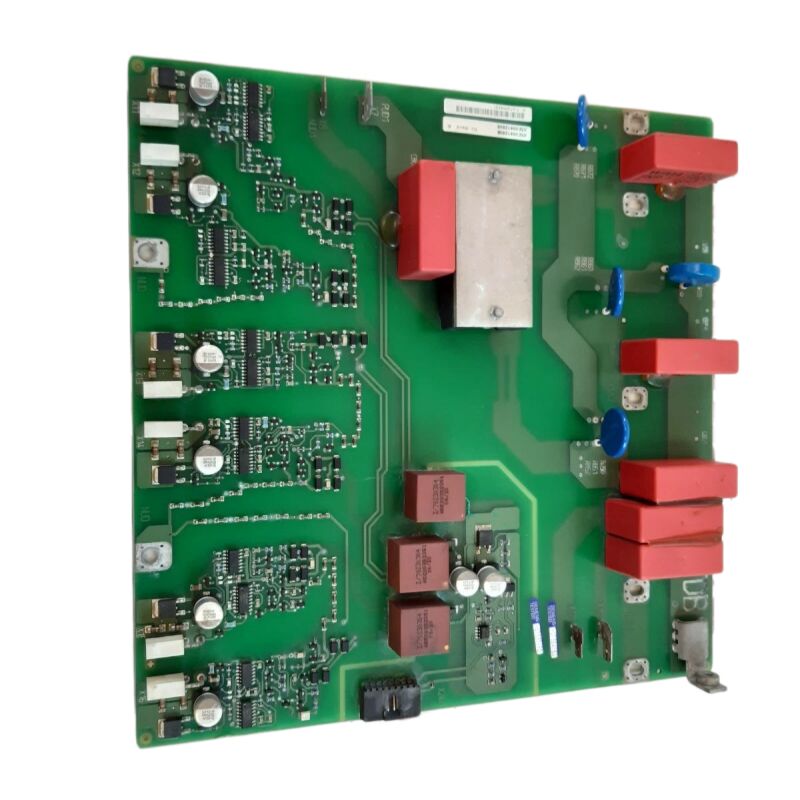

سيمنز A5E00412608 MICROMASTER 440 عاكس / محول لوحات محرك IGBT إطلاق للوحة PCB لقسم طاقة المحرك

رقم الجزء:A5E00412608

مرجع بديل:A5E00412705

المصنع:شركة سيمنس AG (ألمانيا)

نوع المنتج:لوحة التشغيل IGBT PCB لإطلاق النار لمقطع طاقة عاكس التيار المتردد / محول

عائلة المنتجات:ميكروماستر 440 (MM440)

وزن:~490 غرام

تصنيف اللهب:UL 94V-0

حالة الإنتاج:تم إيقاف الصناعة بواسطة المصنع

بلد المنشأ:ألمانيا

نظرة عامة

A5E00412608 هو لوحة الزناد ‬ مجموعة الدوائر المطبوعة IGBT ‬ للسييمنز MICROMASTER 440 AC محرك التردد المتغير.يقع في الواجهة بين إلكترونيات التحكم الرقمية MM440 والترانزستورات التبديلية المادية في قسم الطاقة عاكس المحرك.

مهمتها الأساسية بسيطة ولكنها حاسمة:تتلقى أوامر تعديل عرض النبض من لوحة التحكم وتترجمها إلى نبضات بوابة محددة بوقت دقيق.

عندما تفشل هذه اللوحة، مرحلة إخراج المحرك تصبح صامتة ‬ لا تشغيل، لا توتر للمحرك، لا حركة.

كان MICROMASTER 440 منصة محرك AC متعددة الأغراض من Siemens تغطي 0.12 كيلوواط إلى 250 كيلوواط ،وعلى مدى عمر الإنتاج الطويل أصبح واحدا من أكثر محركات الأتمتة الصناعية انتشارًا في جميع أنحاء العالم.

ناقلات، أجهزة الطرد المركزي، ضاغطات، خطوط الطحن، معدات رفع، آلات التعبئة والتغليف، قائمة التطبيقات طويلة تقريباً مثل قائمة الصناعات التي اعتمدت على محركات MM440.

العديد من هذه المنشآت لا تزال منتجة اليوم. الحفاظ على تشغيلها يتطلب الوصول الموثوق به إلى مكونات محركات داخلية مثل A5E00412608،وهذا هو السبب في أن سوق الخدمات الثنائية الصحية تستمر في خدمة المواقع بعد فترة طويلة من توقف سيمنز عن إنتاج هذا الجزء.

يظهر الإشارة البديلة A5E00412705 على لوحات من نفس الجيل الوظيفي ويتم إدراجها عادة جنبا إلى جنب مع A5E00412608 في قواعد بيانات قطع الغيار.

كلتا الإشارتين تتناول نفس الموقع في قسم الطاقة في MM440 ، على الرغم من تأكيد الرقم المحدد على ملصق اللوحة المثبتة لا يزال الخطوة الأكثر أمانًا قبل وضع الطلب.

المواصفات الرئيسية

ما الذي تفعله لوحة التشغيل ولماذا تهم

يستخدم قسم عاكس MM440 جسر IGBT ثلاثي المراحل لتحويل فولتاج رابط DC في المحرك إلى فولتاج التيار المتردد الخاضع للسيطرة الذي يراه المحرك. ستة IGBTs تشكل هذا الجسرمرتبة في المراكز العليا والسفلية للمفتاح.

لوحة الزناد تولد نبضة البوابة لكل من هذه الأجهزة الستة

يجب أن تكون نبضات البوابة هذه مؤقتة بدقة. حتى خطأ صغير في التوقيت - نبض البوابة الذي يصل مبكراً أو متأخراً قليلاً ، أو لا يصل على الإطلاق - يسبب مشاكل فورية.إطلاق النار المبكر من الجهاز الخاطئ يخلق حالة إطلاق النار من خلال: كل من المفاتيح العليا والسفلية في مرحلة واحدة في وقت واحد، ويقصر الدائرة رابط DC وتوليد التيار الزائد المدمر.

النبضات المفقودة تترك مرحلة المحرك غير مدفوعة، مما يخلق أشكال موجات تيار غير متماثلة، نبضات عزم الدوران، وتسخين المحرك.

يمنع A5E00412608 هذه النتائج. يتضمن اللوحة دوائر اكتشاف إزالة الشبع التي تراقب كل IGBT أثناء حالتها.

إذا فشلت IGBT في التشبع بشكل طبيعي إشارة إلى تدفق تيار لا يمكن أن يدعمه الجهاز اللوحة تعمل قبل أن يتمكن برنامج التحكم من الاستجابةقمع كل نبضات البوابة لحماية قسم الطاقةهذه الاستجابة الآليّة تعمل في ميكرو ثانية

تصنيف اللهب UL 94V-0

تصنيف UL 94V-0 لمادة رصيف اللوحة هو أعلى تصنيف في سلسلة اختبارات اللهب العمودي من UL. في ظل ظروف الاختبار،يجب أن يطفئ الركيزة UL 94V-0 نفسها في غضون عشر ثوانٍ من كل من خمسة تطبيقات للنار، ويجب ألا يقطر الجسيمات الحارقة.

هذا التصنيف يؤكد أن مواد PCB A5E00412608 لا تدعم أو تنشر الاحتراق في حالة وجود خطأ داخلي أو مصدر حرارة مجاور.

في خزانات المحركات الصناعية حيث العديد من اللوحات والمكثفات والموصلات عالية التيار تحتل مساحة مغلقة مشتركة،هذا التصنيف ليس مربع اختبار .

متطلبات التعامل مع الـ ESD

أجهزة التحكم المركزية و أجهزة الارتباط الضوئي على A5E00412608 حساسة لـ ESDالتعامل مع الأسطح البلاستيكية أو الملابس الاصطناعية يسبب ضررًا قد لا يكون مرئيًا على الفور ولكن يقلل من عمر الخدمة لللوح أو يسبب سلوك خطأ متقطع أثناء التشغيل.

أثناء التثبيت أو إزالته، استخدم حزام معصم أرضي، واصنع سطحًا موصلًا، ونقل اللوحة في عبوات معدنية مضادة للثبات.

نفس الاحتياطات تنطبق على إزالة اللوحة الفاشلة ‬ يجب أن تكون معبأة بشكل صحيح لإعادتها إلى شركة إصلاح إذا كان التقييم على مستوى المكون مخططًا.

الأسئلة الشائعة

Q1: MM440 يؤدي إلى خطأ F022 (خطأ الأرض) عند أمر التشغيل ، ولكن تم تأكيد أن المحرك والكابلات الخارجة خالية من أخطاء الأرض من خلال اختبار مقاومة العزل.هل يمكن أن A5E00412608 يجري توليد إشارة خطأ وهمية?

F022 يمكن أن ينشأ من لوحة الزناد إذا كانت دوائر قياس التيار في اللوحة تنتج قراءة التيار التفاضلي الخاطئ.

أجهزة الاستشعار الحالية في اللوحة تغذي خوارزمية الكشف عن خطأ الأرض في المحرك ، ويمكن أن يولد جهاز استشعار متجول أو معطل توقيعًا واضحًا عن خطأ الأرض حتى على تثبيت سليم.

التحقق من اتصالات أجهزة الاستشعار الحالية لللوحة قبل استبدال اللوحة ، إن كابل الألياف الضوئية الضعيف بين لوحة الزناد ولوحة التحكم هو سبب شائع لرحلات F022 الزائفة.

س2: الجزء البديل A5E00412705 متاح ولكن A5E00412608 مدرجة على أنها خارج المخزون. هل يمكن استبدالها دون أي إعادة تكوين المحرك؟

A5E00412705 و A5E00412608 هي ألواح ذات صلة وثيقة لنفس تطبيق MM440. يدرجها العديد من موردي سوق ما بعد التشغيل على أنها بدائل قابلة للتبادل. ومع ذلك ،يتضمن تاريخ الإنتاج الداخلي لشركة سيمنز أحياناً مراجعات أجهزة بسيطة بين أجزاء محددة جداً.

الخطوة الأكثر أمانًا هي التحقق من رقم السلسلة وتاريخ الإنتاج في محرك الأقراص مقابل ملصق اللوحة المثبتة قبل تأكيد قابلية التبادل.

لا يتطلب أي تغييرات في معايير المحرك عند استبدال لوحة الزناد يتم تخزين معايير المحرك على لوحة التحكم.

س3: بعد تثبيت لوحة استبدال A5E00412608 ، يعمل MM440 ولكن شكل موجة تيار المحرك يظهر عدم التماثل الخفيف في مرحلة واحدة. هل هذه علامة على لوحة استبدال معيبة؟

عدم التماثل البسيط مباشرة بعد تثبيت اللوحة يعكس في بعض الأحيان تحرك القياس بقائي في دائرة مستشعر اللوحة الجديدة ،والذي يقوم بالتصحيح التلقائي بعد أن يكمل المحرك دورة الحمل الكاملة الأولى.

إذا استمر عدم التماثل بعد الدقائق القليلة الأولى من التشغيل المحمل، check the optical fibre connections between the trigger board and the control board — a partially seated fibre can introduce a phase delay on one gate drive channel that appears as current asymmetry in the motor output.

السؤال 4: لوح A5E00412608 لديه علامات حرق مرئية على منطقة محرك البوابة لموقف IGBT واحد. هل السبب الجذري هو اللوحة أو IGBT؟

علامات الحرق على موقع محرك البوابة المحدد تشير دائمًا تقريبًا إلى أن IGBT المقابلة تعرضت لخطأ أجبر على إعادة التيار غير الطبيعي عبر دائرة البوابة.هذا هو دائما تقريبا علامة على أن IGBT فشل أولا (الدائرة المختصرة أو اختراق أكسيد البوابة) وتلف لوحة الزناد نتيجة لذلك.

قبل تثبيت لوحة إطلاق بديلة ، اختبر وحدة طاقة IGBT تأكد من أن جميع مواقع IGBT الست تظهر مقاومة عادية للبوابة الكاثودية وليس هناك قصيرات الجمع.

تثبيت A5E00412608 الجديد على محرك أقراص مع IGBT فشل سوف تكرر الفشل.

السؤال 5: يتم إلغاء تشغيل MM440 مع A5E00412608. لوحة الزناد في حالة عمل مثالية. هل يمكن تخزينها كاحتياطي لMM440 آخر بنفس حجم الإطار؟

نعم، لوحة إطلاق تعمل من محرك إيقاف التشغيل هي بديل قيم لوحدات MM440 الأخرى من نفس النطاق من الطاقة.

تخزينها في عبوة موصلة (معادية للستاتيكية) مع ملصق يظهر رقم الجزء A5E، ونموذج المحرك وحجم الإطار الذي تم إزالته منه، وتاريخ إزالته.

احتفظ به في بيئة جافة بعيدة عن مصادر الحرارة

قبل استخدامه في تركيب بديل، قم بتفتيش المقعد تحت إضاءة جيدة للتحقق من وجود أي تلف ميكانيكي أو تآكل في منطقة الاتصال.

لوحة تم تخزينها بشكل صحيح لسنوات عادة ما تعمل بشكل طبيعي.
