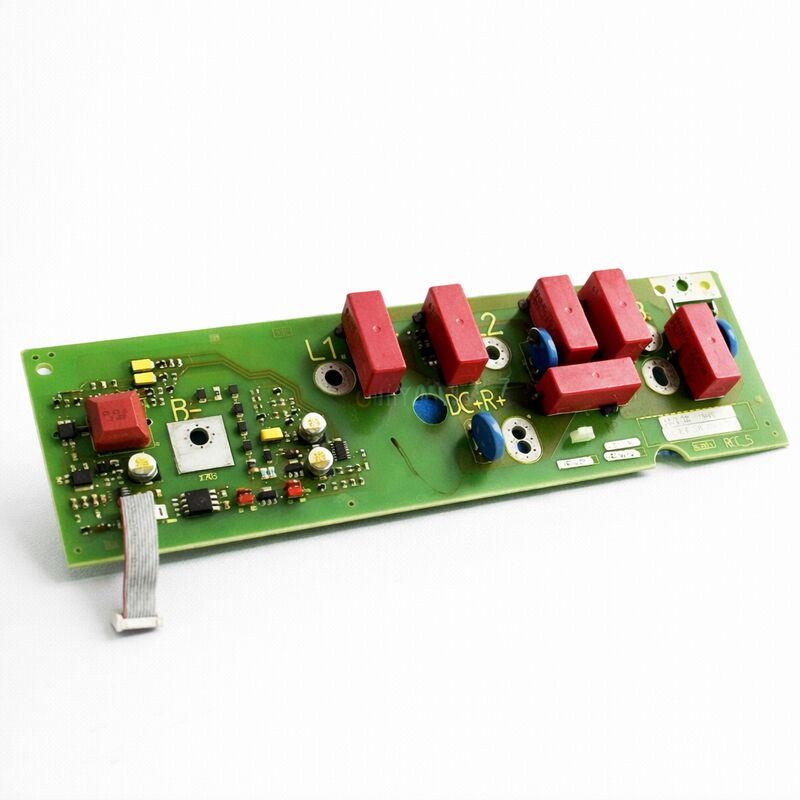

لوحة الفرامل الأصلية لـ SIEMENS / لوحة امتصاص / لوحة حماية التموج A5E002268102 A5EOO22681O2

سيمنس A5E002268102 ∙ محرك صناعي و أوتوماتيكا قطعة احتياطية للوح الالكتروني سلسلة A5E ، ألمانيا

رقم الجزء:A5E002268102

المصنع:شركة سيمنس AG (ألمانيا)

نوع المنتج:القطع الاحتياطية لـ PCB سلسلة A5E

سلسلة الأجزاء:A5E (رقم مكونات قطع الغيار الداخلية لـ Siemens)

التطبيق:محركات Siemens الصناعية، CNC، وأنظمة الأتمتة

بلد المنشأ:ألمانيا

نظرة عامة

A5E002268102 هو لوحة الدوائر المطبوعة لشركة سيمنز الاحتياطية التي تم تحديدها تحت نظام رقم المكونات الداخلية A5E لشركة سيمنز.

التسمية A5E هي مرجعية منظمة من سيمنز لقطع الغيار والقطع الغيار التي تستخدم في جميع أنحاء محركاتها الصناعية، CNC، الأتمتة،وخطوط منتجات إلكترونيات الطاقة، SIMOVERT MASTERDRIVES، SIMODRIVE، MICROMASTER، SIMOREG، ومنصات الأتمتة المرتبطة بها.

يحمل كل لوحة أو مجموعة إلكترونية ضمن محرك سيمنز أو منتج الأتمتة رقم مرجعية فريد A5E ، موثق في قائمة قطع الغيار للمعدات.A5E002268102 هو معرف لمجموعة لوحات قابلة للاستبدال معينة داخل نظام سيمنز المضيف.

إنه يخدم وظيفة محددة سواء كلوحة تحكم، مجموعة مدفع البوابة، إمدادات الطاقة، لوحة الواجهة،أو الجمعية الفرعية الوظيفية داخل محرك السيارة أو منتج الأتمتة الذي تم تحديده.

تقوم شركة سيمنز بتصنيع قطع الغيار A5E بنفس معايير المكونات وعمليات الإنتاج مثل لوحات الأصلية المثبتة في المعدات المصنعة.

استبدال مع رقم الجزء الصحيح A5E يعيد النظام إلى نفس المواصفات كالجديد ، باستخدام لوحة بنيت بنفس متطلبات الجودة مثل الأصلي.

المواصفات الرئيسية

سلسلة A5E نظام قطع الغيار الهيكلية من سيمنز

يوفر نظام رقم A5E لشركة سيمنز معرفًا واحدًا لا لبس فيه لكل مكون إلكتروني قابل للإستبدال في محفظة منتجاتها الصناعية.عندما يتطلب نظام القيادة أو الأتمتة استبدال اللوحة، الرقم A5E ذو الصلة موجود في قائمة قطع الغيار في دليل خدمة المنتج أو على ملصق اللوحة المثبتة هو مرجع الطلب النهائي.

يزيل النظام الغموض: رقم واحد، لوحة واحدة، بغض النظر عن منتج سيمنز الذي يدعمه.

A5E002268102 يتبع هذا الاتفاقية.

الرقم الموجود على ملصق اللوحة يحددها بشكل فريد، وهو يتوافق مع مجموعة محددة من اللوحات في نظام تصنيع سيمنز.

وثائق الخدمة للمعدات التي يتم تركيب هذه اللوحة سوف تدرج هذا الرقم في جدول قطع الغيار،الإشارات المتقاطعة إلى الموقع الفعلي لللوحة والوظيفة داخل تلك المعدات.

بالنسبة لفريق الصيانة الذي يدير محركات سيمنز أو تركيبات الأتمتةتسجيل أرقام A5E لللوحات الحرجة القابلة للاستبدال في كل وحدة مثبتة ٪ مأخوذة من دليل خدمة الوحدة ٪ هي ممارسة صيانة جيدة.

عند حدوث عطل، يكون رقم اللوحة A5E متاحًا على الفور للطلب دون الحاجة إلى تحديد نوع اللوحة أولاً أثناء حدث عطل نشط.

الجودة والحقيقة لماذا أرقام أجزاء A5E مهمة

يعمل نظام A5E أيضًا كآلية للتحقق من صحة الملف. يتم إنتاج قطع الغيار الأصلية لـ Siemens A5E على خطوط إنتاج Siemens المعتمدة باستخدام مكونات مؤهلة.تم اختبارها بنفس معايير الجودة الخارجة مثل لوحات المعدات الأصلية.

يسمح الرقم A5E على ملصق اللوحة لشركة Siemens ومقدمي الخدمات المعتمدين بالتحقق من أن اللوحة هي حصة احتياطية من Siemens الأصلية ، وليست مزيفة أو بديلة عامة.

قد تشبه البدائل الشائعة في السطح الأصلي ‬حجم مادي مماثل، وتخطيط موصلات مماثل ‬ولكن قد تستخدم مكونات منخفضة الجودة لا تلبي الجودة الحرارية والكهربائيةأو مواصفات الموثوقية.

في بيئة محرك طاقة عالية، حيث الدورة الحرارية، ضوضاء التبديل مهمة، والموثوقية أمر بالغ الأهمية،يمكن قياس الفرق بين قطع الغيار A5E الأصلية والبديلة في سنوات حياة الخدمة.

بالنسبة للتطبيقات الحرجة للإنتاج حيث يكون وقت التوقف غير المخطط له مكلفًا ، فإن استخدام قطع الغيار الأصلية من Siemens A5E هو النهج الأكثر أمانًا.

A5E002268102 الذي تم طلبه من خلال سلسلة توريد سيمنز أو موزع سيمنز المؤهل يحمل التتبع وضمان الجودة الذي يعني الرقم A5E.

إرشادات عملية لتحديد وطلب لوحات A5E

للتأكد من أن A5E002268102 هو الاحتياطي الصحيح لقطعة معينة من المعداتتحديد مكان اللوحة المعنية داخل محرك أو خزانة الأتمتة وقراءة رقم الجزء من ملصق اللوحة.

إذا كانت العلامة تظهر A5E002268102 ، فهذه هي مرجعية الطلب الصحيحة. الرجوع المتقاطع مع قسم قطع الغيار في دليل الخدمة أو تعليمات الصيانة للمعدات للتأكيد.

إذا كانت ملصق اللوحة غير قابلة للقراءة أو اللوحة غير قابلة للوصول إليها فعليًا،قائمة أجزاء الغيار في دليل الخدمة ، عادة ما تكون منظمة حسب موقع اللوحة داخل المعدات ، ستحدد رقم A5E لكل مجموعة فرعية قابلة للاستبدال..

يسمح بوابة قطع الغيار عبر الإنترنت من سيمنز أيضًا بالتحقق من رقم A5E حسب نوع المعدات.

التعامل مع ESD حماية PCB الحساسة

لوح A5E002268102 يحتوي على مكونات حساسة للتفريغ الكهربائي. A single ESD event during board handling may not cause an immediate failure but can create a latent defect — a weak gate oxide or a reversed-biased junction that operates initially but fails prematurely in service.

تجنب ذلك من خلال التعامل دائما مع اللوحة مع حزام معصم ESD المعتمد متصل بنقطة الأرض المناسبة.

العمل على سطح العمل الموصل أو المنبعث. احتفظ باللوح في عبوته الأصلية المضادة للستاتيكية حتى التثبيت.

أثناء إزالة اللوحة الفاشلة وتثبيت اللوحة البديلة ، تجنب لمس جانب مكون اللوحة أو أي دبوس توصيلات مكشوفة مباشرة.

وحتى في البيئات التي تكون فيها الوعي بمرض الوقاية من الأمراض الإلكترونية راسخة، فإنه من المفيد تعزيز هذه الممارسة ̇ الأضرار الناجمة عن الوقاية من الأمراض الإلكترونية على مستوى مجلس الإدارة شائعة وغالبا ما تُنسب إلى أسباب أخرى.

الأسئلة الشائعة

س1: كيف يمكنني التأكد من أن A5E002268102 هي اللوحة الصحيحة لجهاز Siemens الخاص بي دون المخاطرة بطلب غير صحيح؟

تحديد موقع دليل الخدمة أو وثائق قطع الغيار لنموذج المحرك المحدد ورقم التسلسل.تحدد قائمة قطع الغيار كل لوحة قابلة للاستبدال برقم A5E وموقعها داخل محرك الأقراص.

الرجوع المتقاطع لسمة اللوحة المثبتة مع إدخال قائمة قطع الغيار. إذا كان كلاهما يظهر A5E002268102 لنفس موقع اللوحة، يتم تأكيد أن الجزء صحيح.

إذا لم تكن وثائق محرك الأقراص متاحة، يمكن للدعم الفني من سيمنز تأكيد الرقم A5E الصحيح باستخدام تسمية نوع المحرك ورقم التسلسلي.

السؤال 2: تعرضت اللوحة لأضرار أثناء حدث خطأ ̇ زيادة في التوريد. سيتم استبدال A5E002268102. هل يجب فحص أي لوحات أخرى قبل إعادة المحرك إلى الخدمة؟

زيادة إمدادات قوية بما يكفي لتلف أحد الألواح قد تؤثر على الألواح والمكونات المجاورة كذلك بعد استبدال A5E002268102فحص ألواح أخرى في محرك القيادة بحثا عن علامات على تلف الزخم، علامات حرق على المكونات، أو مكثفات التفجير.

إذا كانت الزيادة كبيرة، تحقق من مكثفات الحافلات المترددة (قياس السعة و ESR) وفحص أي ألواح أخرى متصلة مباشرة بسلسلة التغذية.

كما يجب أن تدرس وتحسن في حالة الضرورة الحماية من زيادة الطاقة عند مدخل التغذية إلى خزانة المحرك.

السؤال 3: هل A5E002268102 متوفر كجزء جديد أم فقط كجزء احتياطي تم تجديده؟

التوافر يعتمد على حالة دورة حياة منصة منتجات سيمنز التي تستخدم هذه اللوحة. إذا كانت المنصة المضيفة لا تزال قيد الإنتاج النشط،يمكن أن يكون A5E002268102 متوفرًا جديدًا من Siemens أو الموزعين المعتمدين.

بالنسبة للمنصات التي تم إيقاف إنتاجها، توجد مخزونات جديدة قديمة وألواح معاد تجديدها اختبارها في سوق إلكترونيات الصناعية.

الألواح المتجددة من الموردين المتخصصين المشهورين تعادل وظيفياً الجديدة وتمثل خيارًا فعالًا من حيث التكلفة عندما لا يكون المخزون الجديد متاحًا.

السؤال 4: ما الذي يسبب فشل لوحات سلسلة A5E في الخدمة الصناعية العادية ، باستثناء أحداث الزيادة؟

أكثر أنماط الفشل الطبيعية شيوعًا في لوحات تحكم المحرك هي: تدهور المكثف الكهربائي (يتجف المكثف على مدى سنوات من الدورة الحرارية ، وفقدان القدرة وزيادة ESR) ؛تعب مفاصل اللحام (الدوران الحراري يسبب شقوق صغيرة في مفاصل اللحام من خلال الثقب و SMD، مما ينتج في نهاية المطاف دوائر مفتوحة متقطعة أو دائمة) ، وقطع مكون CMOS أو تدهور الأكسيد الناجم عن التعرض التراكمي لـ ESD أثناء الصيانة على مدى سنوات عديدة.

عادة ما تكون فشل اللوحات المنسوبة إلى "الموت المفاجئ" نتيجة لهذه العمليات البطيئة للتدهور التي تصل إلى عتبة

السؤال 5: هل يمكن إصلاح A5E002268102 على مستوى المكونات بدلاً من استبدالها إذا كان أحد المكونات فقط يتضرر بشكل واضح؟

الإصلاح على مستوى اللوحة ممكن تقنياً لبعض اللوحات A5Eأو يمكن استبدال الباريستور الفاشل بواسطة فني إلكتروني ماهر مع المعدات المناسبة.

ومع ذلك، فإن إصلاح مستوى المكونات يتطلب وصولًا مخططًا (غالباً ما يكون مقيَّدًا) ، ومصادر مكونات محددة، والقدرة على إعادة تصميم مكونات SMD الدقيقة دون إتلاف الأجهزة المجاورة.

بالنسبة لمعظم فرق الصيانة، فإن استبدال الأطباء الكاملين بـ A5E002268102 هو أكثر عملية ويعطي نتيجة جيدة معروفة.

إصلاح المكونات قد يكون من المفيد متابعة إذا كان اللوح على وقت طويل من التوصيل ، إذا تم تحديد وضع الفشل بوضوح ، أو إذا كان هناك خدمة إصلاح محركات متخصصة.
