| مكان المنشأ | الولايات المتحدة الأمريكية |
| اسم العلامة التجارية | GE |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | 5136-DNP |
النموذج الثالث هو الأكثر غموضا من ثلاثة لأن اللاحقة مفقودة في الرقم الذي أرسلته.5136-DNPكـعائلة بطاقات واجهة DeviceNet، مع إصدارات مثل5136-DNP-PCI,5136-DNP-CPCI,5136-DNP-104,5136-DNP-ISA، و5136-DNP-VME-4.
عبر هذه المتغيرات، الوظيفة المشتركة هي نفسها: ربط جهاز كمبيوتر المضيف أو منصة الحافلةالجهازالشبكة
وهذا ما يجعل عائلة 5136-DNP مختلفة عن PCB التحكم القياسية. انها منتج واجهة الاتصالات، والنقطة الرئيسية للاختيار ليست فقط اسم عائلة القاعدة ولكنالحافلة شكل اللاحقة.

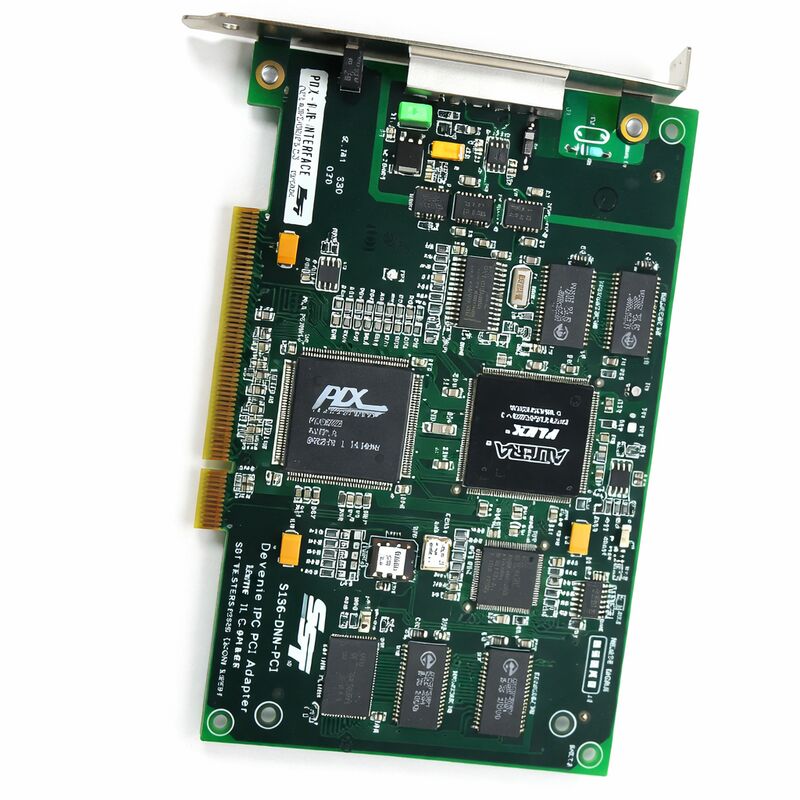

الوثائق العامة للنسخة PCI تنص على أنها تربطحاسوب الحافلة PCI إلى DeviceNet، يدعم125، 250 و 500 كيبود، وينفذبروتوكول DeviceNet في الأجهزة.
تظهر القوائم العامة الأخرى نفس العائلة في نماذج CompactPCI و ISA و PC / 104 و VME.
| البند | تفاصيل |
|---|---|
| جزء من العائلة | 5136-DNP |
| نوع المنتج | بطاقة واجهة الجهاز |
| أنواع معروفة تظهر للجمهور | PCI، CompactPCI، ISA، PC/104، VME |
| الوظيفة الأساسية | الاتصال بين المضيف والجهاز |
| البيانات المشتركة لـ PCI المعروضة للعامة | 33 ميغاهرتز، 32 بت PCI |
| معدلات بيانات PCI المشتركة | 125 / 250 / 500 كيبود |
| طريقة الشبكة المذكورة علناً | بروتوكول DeviceNet تم تنفيذه في الأجهزة |
| تطبيقات نموذجية | واجهة HMI ، التحكم في جهاز الكمبيوتر ، محاكاة I / O |
الـ5136-DNPيتم استخدام عائلة كلما كانت المنصة المضيفة تحتاج إلى التواصل معشبكة DeviceNet. القوائم العامة لـ PCI و CompactPCI تصف التطبيقات مثل:واجهة المشغل و HMI,التحكم القائم على الكمبيوتر، ومحاكاة الإدخال والخروج، مما يجعل عائلة البطاقات هذه مناسبة بشكل عملي للأنظمة الصناعية التي تحتاج إلى طبقة اتصال من الكمبيوتر إلى الجهاز.
في سيناريوهات التثبيت الحقيقية، تستخدم هذه العائلة عادة فيمشاريع الاتصالات الخاصة بأجهزة الكمبيوتر الصناعية,مراقبة الآلة القائمة على DeviceNet,دمج واجهة HMI، وأنظمة التحكم التي تتبادل البيانات مع أجهزة الميدان عبر DeviceNetالتطبيق الدقيق يعتمد على اللاحظة، لأنالبنك المركزي للشركات,CompactPCI,الـ ISA، أوPC/104يجب أن تتطابق النسخة مع منصة المضيف المستخدمة بالفعل.
س1: ما نوع اللوحة 5136-DNP؟
5136-DNP هوعائلة بطاقات واجهة DeviceNetالقوائم العامة تحدد إصدارات متعددة من ذلك، بما في ذلكالبنك المركزي للشركات,CompactPCI,PC/104,الـ ISA، وVMEجميعها تركز على الاتصال بـ "DeviceNet".
س2: ماذا تفعل هذه البطاقة في النظام؟
دورها هو ربط منصة استضافةشبكة DeviceNetتصف صفحات المنتجات العامة للنسخ PCI و CompactPCI باعتبارها بطاقة تربط الحاسوب الحافلة إلى DeviceNet ، مع تطبيقات بما في ذلكواجهة المشغل و HMI ، التحكم في جهاز الكمبيوتر ، وتقليد الإدخال / الإخراج.
س3: ما الذي يجب التحقق منه عند اختيار بطاقة 5136-DNP؟
أول ما يجب تأكيدة هوالحرف الاخير، لأن5136-DNPفي حد ذاته لا يكفي لتحديد تنسيق الحافلة. لا يمكن تبادل إصدار PCI مع نسخة CompactPCI أو ISA أو PC/104 أو VME ، على الرغم من أن اسم العائلة مشابه. بعد ذلك ،تأكيدمتطلبات شبكة DeviceNet المستهدفةومنصة المضيفحيث يتم تركيب البطاقة.
س4: كيف يجب تفسير المواصفات الرئيسية؟
من أجلالبنك المركزي للشركاتالإصدار، العروض العامة تظهر33 ميغاهرتز,32 بت PCI، aميكرو معالج AM186EM 40 ميغاهرتز,ذاكرة الوصول 256K,256K ذاكرة ذاكرة الوصول المشتركة، ودعم125، 250 و 500 كيبودأسعار DeviceNet. هذه الأرقام مفيدة فقط إذا كانت البطاقة المثبتة5136-DNP-PCIالنسخة الثانية: يجب ألا يتم نقلها تلقائيًا إلى متغيرات اللاحظات الأخرى.
السؤال 5: ما هو أهم ما يجب تأكيده قبل الاستبدال؟
قبل استبدال، تأكد مناللاحظة الكاملة على ملصق اللوحة،نوع الحافلة المضيفة، ومطلوب دور DeviceNetفي النظام القائم. داخل هذه العائلة ، فإن الخطأ الأكثر شيوعًا في الاختيار هو مطابقة وظيفة DeviceNet مع فقدان تنسيق الحافلة المادية.
