لوحة الدوائر CNC
>
|
| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | SIEMENS |
| إصدار الشهادات | CE RoHS |

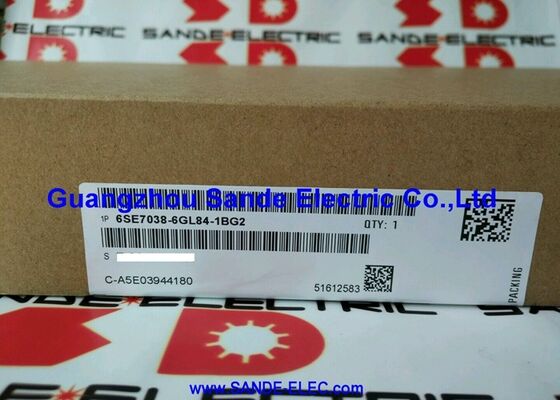

| رقم الموديل | 6SE7038-6GL84-1BG2 |
6SE7038-6GL84-1BG2 هي لوحة IVI (مواجهة فولتاج المحول) نوع وحدة محدد داخل بنية SIMOVERT MASTERDRIVES الداخلية. في نظام MASTERDRIVES ،IVI يوفر طبقة واجهة الإشارة بين وحدة التحكم في المحرك ومرحلة الطاقة (المحول / أجهزة المحول):
توزيع أوامر البوابةThe IVI receives PWM switching commands from the MASTERDRIVES control unit and routes them to the appropriate IGBT or thyristor gate driver boards (IGD modules) — distributing the firing commands to the power semiconductors.
توجيه تعليقات الجهد:The IVI collects DC bus voltage and AC supply voltage feedback signals from the power stage and presents them to the control unit in the standardised signal format required by the MASTERDRIVES regulation firmware.
عزل الألياف البصرية:يستخدم 6SE7038-6GL84-1BG2 روابط الاتصال بالألياف الضوئية ، حيث ينقل أوامر البوابة وإشارات التغذية الراجعة كنبضات ضوئية عبر كابلات الألياف الضوئية بدلاً من الإشارات الكهربائية.هذا يوفر العزل الكهربائي بين أجهزة التحكم الإلكترونية ومرحلة الطاقة عالية الجهد، ويضمن الحصانة الكهرومغناطيسية ضد ضوضاء التبديل الناتجة عن ترانزستورات IGBT عالية الطاقة في فئة المحركات 6SE7038-6GL84.
| المعلم | القيمة |
|---|---|
| النوع | IVI (لوحة واجهة المحول) |
| الاختلاف | BG2 |
| التواصل | الألياف البصرية |
| فئات الجهد | 380V460V، 500V575V، 660V690V AC (ثلاث مراحل) |
| الوزن | 0.2 كجم |
| سلسلة المحركات | 6SE7038-6GL84 |
| السلسلة | SIMOVERT MASTERDRIVES |
لوح 6SE7038-6GL84-1BG2 IVI مؤكد للاستخدام في ثلاث فئات من الجهد:
380V460V AC:نطاق الجهد الصناعي القياسي في أوروبا وأمريكا الشمالية ، الذي يخدم معظم تركيبات MASTERDRIVES.
500-575 فولت التيار المتردد:نطاق الجهد المتوسط الذي يغطي أمريكا الشمالية وبعض أنظمة التغذية الصناعية في الجهد المرتفع ، والاسكندنافية (500 فولت) وبعض معايير التغذية الدولية.
660 ∼ 690 فولت AC:المجموعة الصناعية عالية الجهد التي تخدم المنشآت الأوروبية حيث توفر 660 فولت أو 690 فولت AC للحد من خسائر التوزيع لمحركات الطاقة العالية،شائعة في المنشآت الصناعية الكبيرة والتطبيقات البحرية / البحرية.
نوع واحد من لوحات IVI يغطي جميع فئات الجهد الثلاث تبسيط مخزون قطع الغيار لتركيبات متعددة الجهد.
خطأ لوحة IVI في هيكل MASTERDRIVES الكبير:تطور تركيب 6SE7038-6GL84 MASTERDRIVES أخطاء في الاتصالات مع محركات البوابة6SE7038-6GL84-1BG2 تم تحديده كخطأ في اللوحة.إستبدال يعيد توجيه و ردود الفعل الصحيحة للبوابة
الصيانة المخططة لـ MASTERDRIVES:تحتوي المنشأة التي تعمل على محركات الهيكل 6SE7038-6GL84 على محرك إحتياطي 6SE7038-6GL84-1BG2 لاستعادة العيوب بسرعة وتجنب فترات توقف طويلة في محركات الإنتاج الكبيرة.
س1: ما هو دور الاتصال بالألياف الضوئية في 6SE7038-6GL84-1BG2?
روابط الألياف البصرية تحل محل مسارات إشارة النحاس التي ستحمل في حالة أخرى أوامر البوابة والردود الفكرية بين أجهزة التحكم الإلكترونية ومرحلة الطاقة. في محركات 6SE7038،يخلق التبديل IGBT ذو الطاقة العالية عوائق الجهد (dV / dt) التي من شأنها أن تربط تداخلات كبيرة في أسلاك إشارة النحاس كابلات الألياف البصرية تحمل نبضات ضوئية، وليس إشارات كهربائية، لذا فهي محصنة من هذا التداخل الكهرومغناطيسي.الروابط الألياف الضوئية توفر أيضا العزل الكامل الكهربائية بين الكهرباء التحكم منخفضة الجهد والحافلة DC عالية الجهد.
السؤال 2: هل 6SE7038-6GL84-1BG2 يحل محل الاختلاف IVI BG0 (6SE7038-6GL84-1BG0) ؟
BG0 و BG2 هي إصدارات مختلفة من IVI لنفس سلسلة المحركات 6SE7038-6GL84.ما إذا كان BG2 يمكن أن يحل محل BG0 يعتمد على ما إذا كانت هناك اختلافات في الأجهزة أو البرمجيات الثابتة بين المتغيرات التي تؤثر على التوافقتأكد من وثائق قطع الغيار المطبقة في SIMOVERT MASTERDRIVES قبل الاستبدال. دائما مطابقة رقم الجزء المتغير المثبت عند طلب استبدال مباشر.
السؤال 3: أي إنذارات MASTERDRIVES تشير إلى خطأ 6SE7038-6GL84-1BG2 IVI؟
IVI board faults produce alarm codes related to fiber optic communication errors between the control unit and the power stage — typically hardware alarms appearing at drive enable indicating loss of gate command or feedback signal on one or more fiber channelsهذه تختلف عن أخطاء مرحلة الطاقة (التي تولد إنذارات التيار الزائد أو الجهد الحافل) وأخطاء وحدة التحكم (التي تولد إنذارات البرمجيات أو المعلمات).التحقق من كابلات الألياف الضوئية والموصلات سليمة قبل إدانة لوحة IVI.
السؤال 4: ما هي الاحتياطات المطبقة عند استبدال 6SE7038-6GL84-1BG2?
عزلوا وقفلوا إمدادات الشبكة إلى هيكل (ماستر دريفز) The 6SE7038-class drives have large DC bus capacitors that retain dangerous voltage after mains isolation — follow the MASTERDRIVES maintenance manual's full discharge procedure and verify DC bus voltage is below 50V before accessلوح IVI يزن 0.2 كجم ويتعامل فقط مع الجهد على مستوى الإشارة أثناء التشغيل ، لكنه يقع جسديًا داخل حجرة المحرك بالقرب من مكونات الجهد العالي.التعامل مع احتياطات مضادة للستاتيكية.
السؤال 5: هل يؤثر استبدال 6SE7038-6GL84-1BG2 على معايير محركات MASTERDRIVES؟
يتم تخزين معايير المحرك في وحدة تحكم MASTERDRIVES وليس في لوحة IVI. لا يؤثر استبدال لوحة IVI على بيانات المحرك المخزنة أو نقاط ضبط السرعة أو معايير حلقة التحكم.بعد تركيب لوحة استبدال والتحقق من الاتصال الصحيح الألياف الضوئية، تأكد من أن محرك الأقراص أكمل الاختبار الذاتي واستعاد الاتصال بمرحلة الطاقة قبل إعادة تشغيل المحرك عند الحمل المنخفض.
