لوحة الدوائر CNC
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A16B-1212-0901 |

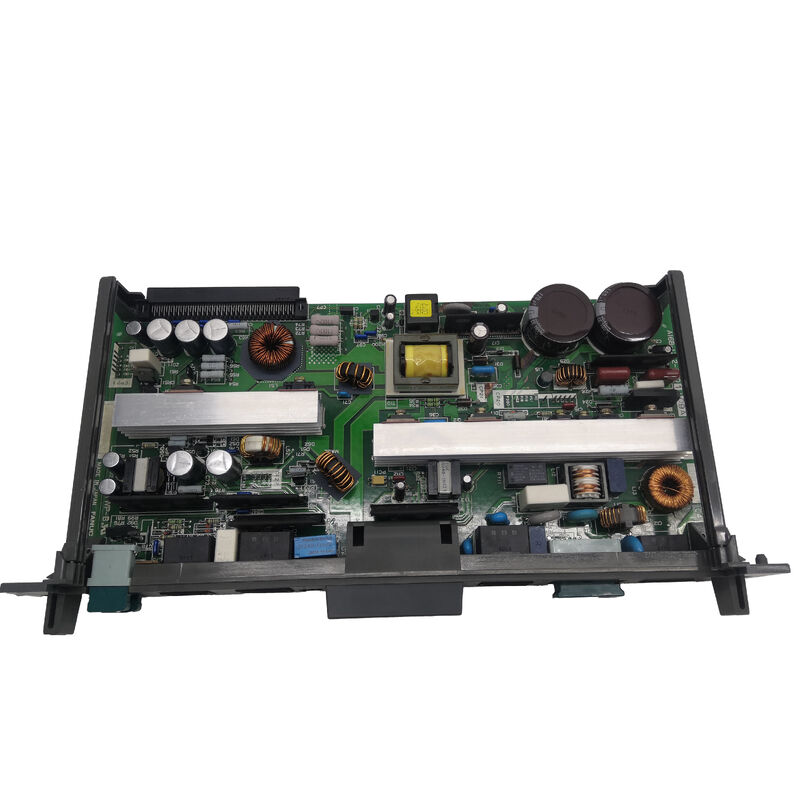

A16B-1212-0901 هو وحدة PSU A1 من النوع C1 التي تتلاءم مع الحامل الرئيسي ذو الفتحتين لعناصر تحكم FANUC Series 16 و18 CNC - وهو تنسيق التحكم المدمج المستخدم في المخارط ومراكز التصنيع وآلات EDM المبنية حول أجيال وحدات التحكم هذه. يتم وضعه في الحامل المجاور للوحة وحدة المعالجة المركزية الرئيسية ولوحة الإدخال/الإخراج، ويقوم بتشغيل جميع اللوحات الموجودة في هذا الحامل.
يحتوي مصدر الطاقة هذا على وحدة I/P مدمجة — وهي دائرة ترحيل طاقة إدخال متكاملة تدير تسلسل تشغيل وإيقاف تشغيل CNC. يعمل تشابك التتابع بين دائرة إيقاف الطوارئ الخارجية ومنطق التشغيل الداخلي لـ CNC من خلال هذه الوحدة.
البطارية الاحتياطية موجودة فعليًا داخل وحدة PSU هذه- ليس على لوحة وحدة المعالجة المركزية الرئيسية. تحتفظ هذه البطارية ببيانات SRAM على لوحة وحدة المعالجة المركزية الرئيسية (معلمات CNC والبرامج وإزاحات الأدوات) عندما يتم إيقاف تشغيل CNC. وهذا له نتيجة مباشرة للاستبدال: إذا تمت إزالة A16B-1212-0901 من الحامل لأكثر من 30 دقيقة تقريبًا، فلن تتمكن البطارية من توفير SRAM للوحة وحدة المعالجة المركزية، وقد يتم فقدان البيانات المخزنة. احتفظ بالوحدة الأصلية مثبتة حتى تصبح الوحدة البديلة جاهزة للتركيب. إذا انقطع مصدر الطاقة لفترة طويلة قبل الوصول، فتأكد من أن بيانات CNC لا تزال سليمة من النسخة الاحتياطية الحالية قبل بدء تشغيل الجهاز.
| المعلمة | قيمة |
|---|---|
| رقم الجزء | A16B-1212-0901 |
| يكتب | مصدر الطاقة A1 (C1) |
| مدخل | 200-240 فولت تيار متردد |
| CNC متوافق | السلسلة 16-MA/MB/TA/TB، 18-MA/MB/TA/TB |
| تنسيق الرف | رف رئيسي ذو 2 فتحة |
| مدمج | وحدة الإدخال/الإخراج |
| مصابيح الحالة | PIL (الأخضر = طاقة التيار المتردد)، الأحمر (خطأ) |
| وزن | 0.91 كجم |
| مسلسل | A16B-1212 |
يوفر مصباحا LED الموجودان على الوجه الأمامي لمصدر الطاقة حالة فورية:
بيل (الأخضر):يضيء عند وجود طاقة دخل التيار المتردد عند CP1. إذا تم إيقاف تشغيل PIL مع تشغيل الجهاز، فتحقق من مصدر التيار المتردد الوارد والمصهر عند F1 (مصهر دخل التيار المتردد 200 فولت: Daito GP75).
الصمام الأحمر:يضيء عندما يكتشف مصدر الطاقة عطلًا داخليًا. يشير مؤشر LED المضاء مع PIL أيضًا إلى أن مصدر الطاقة يتلقى تيارًا مترددًا ولكن به عطل داخلي - تتطلب وحدة PSU الاستبدال أو الإصلاح.
تعمل الصمامات الإضافية على حماية مخرج CRT/LCD مقاس 9 بوصات (F3) وطاقة وحدة الإدخال/الإخراج (F4). البطارية المستخدمة في وحدة PSU هذه هي A98L-0031-0012 - غير متضمنة مع الوحدة ويجب طلبها بشكل منفصل في حالة استنفاد البطارية الحالية.
س1: لماذا يجب أن يظل الطراز A16B-1212-0901 الأصلي مثبتًا حتى وصول البديل؟
توجد بطارية SRAM الاحتياطية فعليًا داخل مصدر الطاقة هذا. فهو يزود بشكل مستمر SRAM للوحة وحدة المعالجة المركزية الرئيسية من خلال اتصال لوحة الكترونية معززة. تؤدي إزالة وحدة PSU إلى قطع طاقة البطارية عن SRAM، ويمكن فقدان معلمات CNC وبيانات البرنامج في غضون 30 دقيقة. احتفظ بالنسخة الأصلية مثبتة حتى تصبح جاهزًا لتركيب النسخة البديلة على الفور.
Q2: يتم إيقاف تشغيل مؤشر PIL الأخضر ولن يتم تشغيل CNC. هل PSU خطأ؟
يعني إيقاف PIL عدم وجود طاقة تيار متردد عند مدخل PSU. قبل افتراض وجود خلل في وحدة PSU، تحقق من جهد التيار المتردد الوارد عند CP1 باستخدام جهاز قياس. تحقق من فتيل الإدخال F1 (Daito GP75). إذا كان جهد التيار المتردد موجودًا وكان المصهر سليمًا لكن PIL ظل متوقفًا، فهذا يعني أن دائرة إدخال وحدة PSU قد تعطلت وتتطلب الوحدة الإصلاح أو الاستبدال.
Q3: ما هي عناصر التحكم FANUC المتوافقة مع A16B-1212-0901؟
تناسب الوحدة عناصر التحكم من الجيل الأول من سلسلة FANUC 16 و18 في متغيرات الطراز A وB: 16-MA، 16-MB، 16-TA، 16-TB، 16-W، 18-MA، 18-MB، 18-TA، 18-TB، 18-MC، و18-TC. تستخدم بعض وحدات التحكم الروبوتية RJ أيضًا مصدر الطاقة هذا. إنه يناسب تكوينات الرف المضغوط ذات الفتحتين - وليس الرفوف الأكبر متعددة الفتحات المستخدمة بواسطة تكوينات CNC ذات القدرة العالية.
س4: ما هي البطارية التي تستخدمها A16B-1212-0901، وكم مرة يجب استبدالها؟
رقم جزء البطارية هو A98L-0031-0012 وهو غير متضمن مع وحدة PSU. توصي FANUC عادةً بالاستبدال كل 2-3 سنوات أو عندما يظهر إنذار البطارية على CNC. استبدل البطارية بجهاز CNC قيد التشغيل إن أمكن لتجنب فقدان بيانات SRAM - تكون البطارية قابلة للتبديل السريع في حالة الطاقة.
س5: هل يمكن إصلاح A16B-1212-0901 أم أنه يحتاج إلى الاستبدال؟
الإصلاح متاح على نطاق واسع من خلال متخصصي إصلاح FANUC CNC PSU. تتضمن نقاط الفشل الشائعة مكثفات مرشح خرج التيار المستمر ومكونات مرحلة المقوم والمرحل في وحدة الإدخال/الإخراج. تعد الوحدة التي تم إصلاحها من أحد المتخصصين مع التحقق من اختبار الحمل الكامل على جهاز التحكم FANUC 16/18 العامل بديلاً موثوقًا واقتصاديًا للحصول على بديل.
