| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |

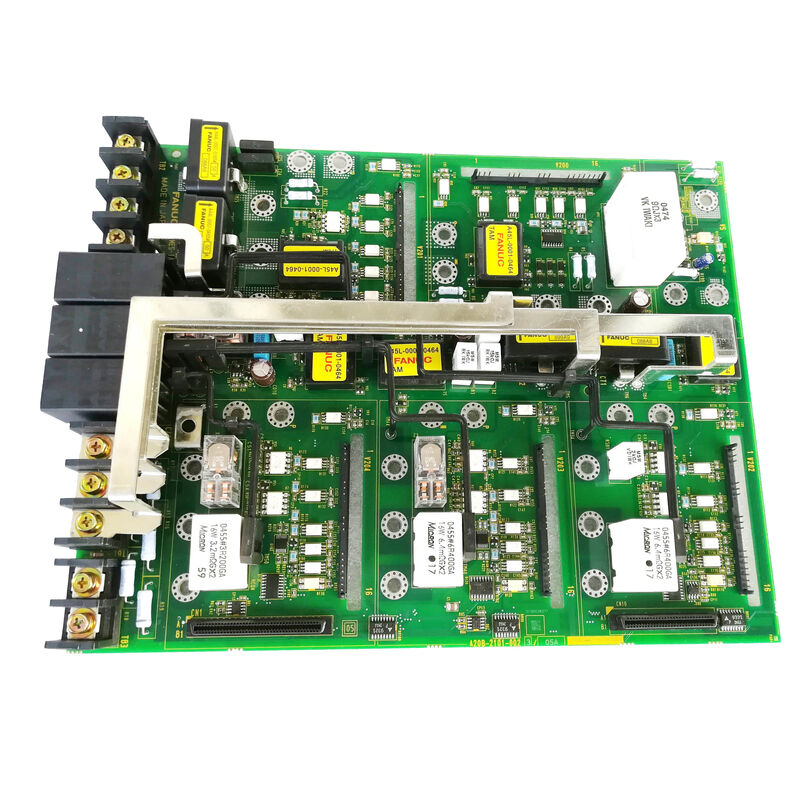

| رقم الموديل | A20B-2101-0020 |
سلسلة FANUC Beta-i SVM1 هي مكبر خدمة ذو محور واحد من خط محركات FANUC الاقتصادية Beta-i. حيث توفر سلسلة Alpha-i SVM2 محورين خدمة في وحدة واحدة ،SVM1 يخصص وحدة واحدة إلى محور واحد ، حل أكثر فعالية من حيث التكلفة للآلات حيث يتم تفضيل محركات المحور الواحد أو حيث استبدال المحور الفردي هو أكثر عملية.
يغطي SVM1 مجموعة من تصنيفات التيار الخارجي في عائلة المنتجات A06B-6130:
| النموذج | أمر رقم | ذروة التيار |
|---|---|---|
| SVM1-4i | A06B-6130-H001 | 4 أب |
| SVM1-20i | A06B-6130-H002 | 20 أب |
| SVM1-40i | A06B-6130-H003 | 40 أب |
| SVM1-80i | A06B-6130-H004 | 80 أب |
A20B-2101-0050 هو لوحة التحكم التي تخدم أول ثلاثة أنواع ️ 4i و 20i و 40i. 80i ذات التيار العالي يستخدم لوحة التحكم المنفصلة A20B-2101-0051.
| المعلم | القيمة |
|---|---|
| متوافق | SVM1-4i، SVM1-20i، SVM1-40i |
| أرقام الطلب | A06B-6130-H001 / H002 / H003 |
| واجهة | FSSB (ألياف بصرية) |
| ذروة التيار | 4A / 20A / 40A (في كل نوع) |
| الفرامل الديناميكية | بما في ذلك |
| المدخلات | 200V240VAC |
| دور المجلس | لوحة تحكم جهاز الكمبيوتر |
كلاهما هو بيتا-i SVM1 التحكم في PCBs في سلسلة A20B-2101:
A20B-2101-0050:بالنسبة لـ SVM1-4i و SVM1-20i و SVM1-40i ، فإن تصنيفات التيار تصل إلى ذروة 40A. تستخدم المتغيرات ذات التيار المنخفض لوحات الطاقة A20B-2101-0090 و A20B-2101-0091 مع بطاقة التحكم هذه.
A20B-2101-0051:بالنسبة لـ SVM1-80i و SVM1-40HVi ، فإن إصدارات التيار الذروة العالية والجهد العالي (400 ∼ 480 فولت) تتطلب تكوينات مختلفة لتوسيع حجم التغذية الراجعة على التيار وتشغيل البوابة.
لا يمكن استبدال هذه اللوحتين. إن تركيب A20B-2101-0051 في SVM1-20i ، أو A20B-2101-0050 في SVM1-80i ، ينتج سلوك الخدمة غير الصحيح.
خطأ لوحة التحكم SVM1-40i:يقوم مكبر خدمة بيتا-آي SVM1-40i (A06B-6130-H003) بتطوير إنذار خدمة. تختبر لوحة الطاقة بشكل صحيح. يتم تحديد لوحة تحكم A20B-2101-0050 على أنها عيب.استبدال استعادة وظيفة محور الخدمة.
إصلاح الخدمة للدراجات متعددة المحاور:تستخدم محرك التشغيل CNC ثلاث محركات منفصلة SVM1-20i واحدة لكل محور. تقوم إحدى المحركات بتطوير إنذار اتصال FSSB مستمر. يتم استبدال لوحة التحكم A20B-2101-0050 الموجودة على المحرك المتضرر.
السؤال 1: هل يدعم A20B-2101-0050 التحكم في التيار الحالي HRV (متجه الاستجابة العالية) ؟
سلسلة Beta-i SVM1 مع A20B-2101-0050 تدعم التحكم في تيار HRV القياسي. يتوفر HRV3 ذو الأداء الأعلى على المتغير A20B-2101-0051 (لـ SVM1-80i). لـ SVM1-4i ، 20i ،و 40i التطبيقات، يتم مطابقة عرض النطاق الترددي لحلقة التحكم المقدمة من A20B-2101-0050 إلى غلاف الأداء لهذه المحركات الأصغر.
السؤال 2: هل يمكن أن يحل A20B-2101-0050 محل A20B-2101-0051 في SVM1-80i؟
رقم A20B-2101-0051 محدد لـ SVM1-80i ، يتطلب الإصدار ذو التيار الأعلى مقياسًا مختلفًا للتغذية الراجعة على التيار وواجهة محرك بوابة مختلفة لأجهزة IGBT الأكبر.تركيب A20B-2101-0050 في SVM1-80i سيؤدي إلى تنظيم غير صحيح للتيارمن المحتمل أن يؤدي إلى إنذارات الخدمة.
السؤال 3: هل استبدال A20B-2101-0050 يتطلب إعادة إدخال معايير الخدمة؟
لا. يتم تخزين معايير الخدمة (معرّف المحرك، نوع الترميز، المكاسب، حدود التيار) في ذاكرة المعايير الرئيسية لـ CNC. لا يؤثر استبدال A20B-2101-0050 على المعايير المخزنة.بعد تركيب لوحة الاستبدال، CNC يعيد إنشاء الاتصالات FSSB وتطبيق المعلمات الحالية إلى لوحة التحكم الجديدة.
س4: ما هي لوحة الطاقة المزدوجة مع A20B-2101-0050 في كل متغير SVM1؟
يجب أن تكون كل من لوحة التحكم (A20B-2101-0050) ولوحة الطاقة سليمة لتعمل المحرك.تأكيد ما إذا كان الخطأ في لوحة التحكم أو لوحة الطاقة قبل استبدال واحد فقط.
السؤال 5: هل يمكن مواكبة محركات SVM1 للحصول على تيار مجتمع أعلى؟
رقم محركات FANUC SVM1 مصممة كمضخات ذات محور واحد مستقل. لا يمكن مشاركة التيار بين وحدات SVM1 المتوازية على المحرك ذي المحور نفسه.لمتطلبات التيار الكبير على المحور تتجاوز 40A الذروة (حد النطاق A20B-2101-0050)، فإن وحدات SVM1-80i (A20B-2101-0051) أو وحدات سلسلة Alpha-i هي الحل المناسب.
