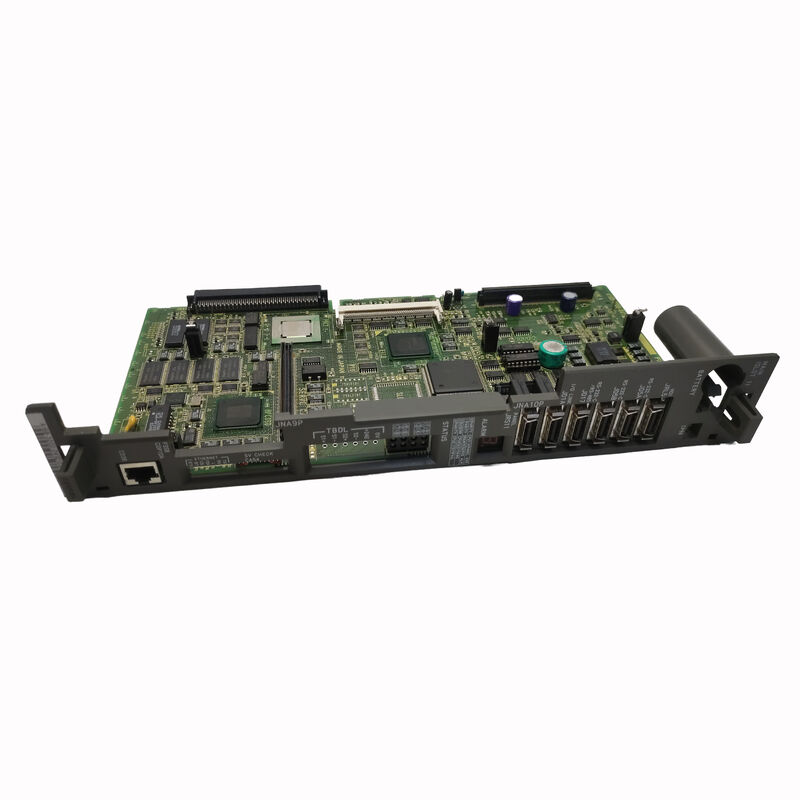

فانوك A16B-3200-0490 لوحة الكمبيوتر A16B32000490

FANUC A16B-3200-0490 | لوحة وحدة المعالجة المركزية الرئيسية — لوحة التحكم الرئيسية لسلسلة 0i-B، عائلة A16B-3200، PMC-SB7، تحكم متعدد المحاور، بنية الوحدة النمطية القابلة للتوصيل، اليابان

نظرة عامة

إن FANUC A16B-3200-0490 هي لوحة وحدة المعالجة المركزية الرئيسية — اللوحة الرئيسية — لنظام التحكم CNC من سلسلة i من FANUC. في البنية المادية لنظام CNC من FANUC، هذه هي اللوحة المركزية التي تتصل بها جميع المكونات الأخرى في خزانة التحكم أو تعتمد عليها.

تتواصل مضخمات السيرفو مع هذه اللوحة عبر ناقل الألياف الضوئية FSSB. يتم توصيل لوحة الشاشة (مثل A20B-3300-0091) في فتحات على هذه اللوحة. يتم تشغيل برنامج PMC (برنامج PLC الخاص بالآلة) على المعالج المثبت على هذه اللوحة.

ترسل مفاتيح MDI الخاصة بلوحة المشغل إشاراتها إلى هذه اللوحة. باختصار: A16B-3200-0490 هي مركز الأعصاب لنظام CNC.

يتطلب فهم عائلة A16B-3200 فهم نظام الوحدات النمطية القابلة للتوصيل الخاص باللوحة.

تحتوي لوحة A16B-3200-0490 العامة، بدون وحداتها SMD، على المعالج، وموصلات اللوحة الخلفية، ودوائر إمداد الطاقة، ومصفوفة مؤشرات LED التشخيصية، والأجهزة الثابتة.

ما يجعل اللوحة خاصة بآلة معينة هو مجموعة وحدات SMD الموصلة بها:

وحدات FROM (ذاكرة القراءة فقط السريعة) تخزن برامج نظام CNC — نظام تشغيل FANUC، وبرامج التحكم في الحركة، وأي خيارات برامج (خيار الرسوميات، خيار DNC، تجميع منطق PMC، إلخ) تم شراؤها من قبل مُصنّع الآلة.

بدون وحدات FROM الصحيحة، لا تحتوي اللوحة على نظام تشغيل ولا يمكنها البدء.

وحدات SRAM تخزن البيانات المدعومة بالبطارية والتي تتغير أثناء تشغيل الآلة — معلمات CNC (قيم التراجع، مكاسب السيرفو، حدود المحاور، معدلات التغذية)، برامج الأجزاء، جداول إزاحة الأدوات، بيانات PMC، وإزاحات إحداثيات العمل.

تعتبر SRAM مخزن البيانات الأكثر قيمة في الآلة لأنها تحتوي على تكوين التشغيل والإنتاج المتراكم الذي يجعل الآلة تعمل بشكل صحيح. يبلغ عمر بطارية SRAM عادةً 2-5 سنوات.

وحدات DRAM توفر ذاكرة عمل لتنفيذ البرامج — مساحة العمل النشطة لنظام CNC أثناء التشغيل.

المواصفات الرئيسية

عائلة A16B-3200 — تنويعات اللوحات وأجيالها

تمتد سلسلة A16B-3200 عبر أجيال متعددة من أنظمة CNC من FANUC، حيث يكون لكل جيل وسلسلة فرعية لاحقة مكونة من أربعة أرقام محددة.

يضع اللاحقة -0490 هذه اللوحة في جيل 0i-B، المرتبطة ارتباطًا وثيقًا باللاحقة -0491 (والتي تم تأكيدها على أنها اللوحة الرئيسية لـ 0i-TB التي تعمل بنظام PMC-SB7). كل من -0490 و -0491 هما عضوان في نفس جيل التصميم — يتشاركان نفس البنية الأساسية، ويقبلان نفس نوع وحدات SMD، ويشغلان منطق سلم الآلة PMC-SB7.

الأجيال السابقة في عائلة A16B-3200 (مثل -0190 لسلسلة 16C، -0090 لسلسلة 16B) متشابهة ميكانيكيًا ولكنها غير متوافقة برمجياً.

لا يمكن تشغيل وحدات SMD من لوحة 16C على لوحة 0i-B، والعكس صحيح. التحقق من رقم الجزء مقابل الآلة وسلسلة CNC المحددة ضروري قبل طلب أي تنويع من A16B-3200.

لماذا تفشل لوحة وحدة المعالجة المركزية الرئيسية — وكيف تعرف أنها فشلت

تعتبر أعطال لوحة وحدة المعالجة المركزية الرئيسية من بين أوضاع الفشل الأقل شيوعًا في أنظمة CNC من FANUC — فهي مصممة لعمر خدمة طويل، وتواجه معظم الآلات العديد من أعطال لوحات محركات السيرفو، ولوحات السيرفو، وإمدادات الطاقة قبل أن تفشل اللوحة الرئيسية على الإطلاق.

عندما تفشل اللوحة الرئيسية، تكون الأعراض مميزة عادةً:

فشل كامل في التشغيل: يتم تشغيل نظام CNC، وتعمل مراوح التبريد، وتتم تهيئة مضخمات السيرفو، ولكن شاشة لوحة المشغل تظل فارغة ولا يمكن تحريك أي محور.

يبدو التحكم معطلاً.

يحدث هذا العرض أيضًا مع تلف وحدات FROM أو فشل بطارية SRAM، لذا فإن التشخيص المنهجي مهم.

أعطال تحكم متقطعة: يمكن أن تشير الإنذارات العشوائية التي تظهر على فترات غير متوقعة، خاصة تلك التي تختفي بعد دورة طاقة، إلى مكون هامشي على اللوحة الرئيسية — عادةً ما يكون مكثفًا إلكتروليتيًا فاشلاً أو دائرة متكاملة متأثرة بالحرارة عند حافة مواصفات التشغيل الخاصة بها.

إنذار بطارية SRAM مع فقدان البيانات: إذا نفدت بطارية SRAM وفُقدت البيانات، فإن اللوحة ليست معيبة — ولكن يجب استبدال وحدة SRAM والبطارية ويجب إعادة تحميل البيانات من النسخة الاحتياطية.

هذا هو السيناريو الأكثر شيوعًا الذي يُخطئ في اعتباره عطلاً في اللوحة.

فشل بعد حدث معين: يمكن أن يؤدي ضربة برق، أو زيادة في التيار الكهربائي، أو حدث تيار زائد كبير في خزانة كهرباء الآلة إلى إتلاف اللوحة الرئيسية بشكل لا يمكن إصلاحه.

في هذه الحالات، يكون فشل اللوحة مؤكدًا والاستبدال بدون إصلاح هو المسار المناسب.

استبدال A16B-3200-0490 — ما يجب التحضير له

يعد استبدال اللوحة الرئيسية حدث صيانة هام — فهو يمس أهم البيانات والتكوينات في الآلة. يجب أن تكون الأمور التالية جاهزة قبل استبدال اللوحة:

جميع معلمات CNC تم نسخها احتياطيًا إلى مصدر خارجي (بطاقة ذاكرة، RS-232، Ethernet إذا كانت متاحة).

برنامج سلم PMC تم نسخه احتياطيًا بشكل منفصل.

جميع برامج الأجزاء تم نسخها احتياطيًا. تم تسجيل بيانات إزاحة الأدوات والعمل أو نسخها احتياطيًا. تم تأكيد تحديد وحدات SRAM و FROM (أرقام أجزاء الوحدات، إصدار البرنامج الثابت في FROM).

عند تركيب اللوحة البديلة: انقل وحدات FROM و SRAM الأصلية من اللوحة القديمة إلى اللوحة الجديدة (إذا كانت الوحدات سليمة).

إذا كانت وحدة FROM تالفة (مما يمنع التشغيل)، فستكون هناك حاجة إلى وحدات FROM جديدة محملة بالبرنامج النظامي الصحيح من مُصنّع الآلة أو خدمة FANUC.

أعد تحميل جميع المعلمات من النسخة الاحتياطية بعد التشغيل. تحقق من حركة المحاور، وتشغيل المغزل، ووظيفة PMC قبل إعادة الآلة إلى الإنتاج.

أسئلة متكررة

س1: هل يمكن نقل وحدة SRAM من اللوحة الفاشلة إلى A16B-3200-0490 البديلة لاستعادة جميع بيانات الآلة؟

نعم، إذا كانت وحدة SRAM نفسها سليمة. إذا فشلت اللوحة الأصلية بسبب عطل موضعي (معالج فاشل، قسم إمداد طاقة تالف) بينما ظلت وحدة SRAM سليمة كهربائيًا، فإن نقل SRAM إلى اللوحة البديلة يستعيد جميع المعلمات، وبرامج الأجزاء، والإزاحات، وبيانات PMC في خطوة واحدة.

قم بتشغيل اللوحة البديلة مع وحدات SRAM و FROM المنقولة، ويجب أن تبدأ الآلة بالتشغيل بالتكوين الأصلي.

إذا نفدت بطارية SRAM قبل أو أثناء فشل اللوحة، فقد تكون البيانات قد فُقدت — لذا تصبح النسخة الاحتياطية ضرورية.

س2: يعرض نظام CNC "SYSTEM ALARM 911" أو "920" بعد استبدال اللوحة. ماذا يعني ذلك؟

يشير الإنذار 911 (خطأ تكافؤ DRAM) و 920 (خطأ تكافؤ SRAM) إلى أعطال في الذاكرة.

بعد استبدال اللوحة الرئيسية، تظهر هذه الإنذارات عادةً إذا: لم يتم تثبيت وحدة DRAM بشكل كامل في فتحتها (أعد تثبيتها بإحكام)؛ نفدت بطارية وحدة SRAM وتلفت البيانات (استبدل البطارية، أعد التحميل من النسخة الاحتياطية)؛ أو يوجد عطل حقيقي في وحدة DRAM/SRAM (اختبر بوحدة معروفة بأنها سليمة).

هذه الإنذارات لا تشير بالضرورة إلى لوحة بديلة معيبة — بل تشير إلى مشكلة في نظام الذاكرة غالبًا ما يتم حلها عن طريق التثبيت الصحيح للوحدات وإعادة تحميل البيانات.

س3: كم عدد المحاور التي يمكن لـ A16B-3200-0490 التحكم فيها، وهل يتم تحديد ذلك بواسطة اللوحة أم البرنامج؟

توفر اللوحة المادية اتصالات اللوحة الخلفية لوحدات التحكم في المحاور، ولكن عدد المحاور الممكّنة يتم تحديده بواسطة تسجيل خيار البرنامج في وحدة FROM — وليس بواسطة أجهزة اللوحة.

يمكن لـ A16B-3200-0490 مع خيار المحور المناسب المسجل التحكم في الحد الأقصى الذي يدعمه جيل CNC هذا (عادةً 4 محاور لسلسلة 0i).

تتطلب إضافة محور إلى آلة موجودة تفعيل خيار توسيع المحور في برنامج النظام، وليس استبدال اللوحة الرئيسية.

س4: هل يمكن إصلاح A16B-3200-0490 على مستوى اللوحة، أم أن الاستبدال المباشر هو الخيار الوحيد؟

الإصلاح على مستوى اللوحة ممكن من خلال مراكز إصلاح FANUC المتخصصة. تشمل العناصر الشائعة للإصلاح على لوحات A16B-3200 الرئيسية: استبدال المكثفات الإلكتروليتية (أكثر أعطال العمر شيوعًا)، استبدال الدوائر المتكاملة الفردية التالفة بسبب التفريغ الكهروستاتيكي أو زيادة التيار، إصلاح حامل البطارية، وتجديد الموصلات.

يكون الإصلاح فعالاً من حيث التكلفة عندما يكون عطل اللوحة عبارة عن عطل مكون موضعي بدلاً من تلف عام في اللوحة المطبوعة (مسارات محترقة، ركيزة متشققة) ناتج عن حدث كهربائي شديد.

سيقوم مركز إصلاح حسن السمعة باختبار اللوحة على منصة اختبار FANUC بعد الإصلاح، وتأكيد الوظائف الكاملة قبل الإرجاع.

س5: ما هي بطارية SRAM الموجودة على اللوحة الرئيسية، وكم مرة يجب استبدالها؟

بطارية SRAM هي خلية ليثيوم (عادةً خلية عملة 3 فولت أو بطارية ليثيوم AA، اعتمادًا على تكوين حامل البطارية في تنويع اللوحة المحدد) التي تحافظ على الطاقة لوحدة SRAM عندما تكون الآلة متوقفة عن التشغيل، مما يحافظ على جميع البيانات المخزنة.

تحدد FANUC فترة استبدال تبلغ حوالي عام واحد، على الرغم من أنه في الواقع تستمر العديد من البطاريات لمدة 2-5 سنوات في درجة حرارة الغرفة قبل أن ينخفض الجهد عن الحد الأدنى لمستوى استمرار SRAM.

يصدر نظام CNC إنذار انخفاض البطارية (عادةً ALM 7001 أو ما شابه) عندما ينخفض الجهد عن عتبة التحذير — يجب التصرف فورًا بشأن هذا الإنذار، حيث يحدث فقدان البيانات عندما تصل البطارية إلى الصفر.

يجب إجراء استبدال البطارية أثناء تشغيل الآلة (بحيث تسحب SRAM الطاقة الحية أثناء التبديل) لمنع فقدان البيانات أثناء الإجراء.
