| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-2002-0470 |

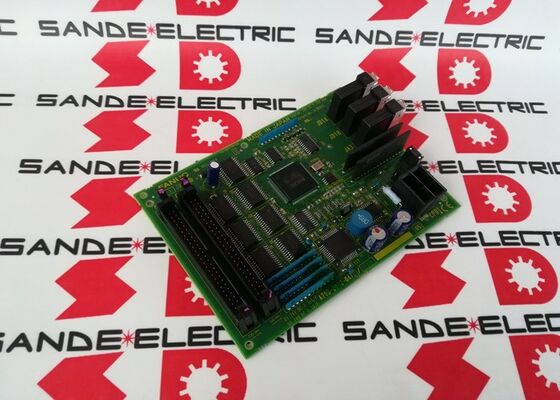

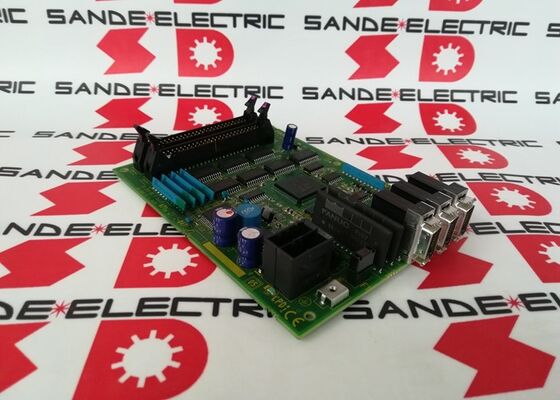

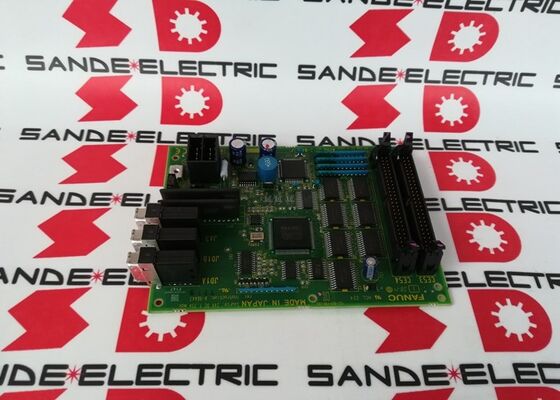

A20B-2002-0470 هو I/O PCB لوحدة اتصال لوحة التشغيل CNC. توجد هذه اللوحة عند الواجهة بين منطق سلم PMC الخاص بـ CNC وأجهزة لوحة التشغيل - حيث تربط جميع المفاتيح والمفاتيح ومدخلات العجلة اليدوية ومصابيح المؤشر وإشارات الحالة التي تشكل واجهة مشغل الماكينة.
في بنية FANUC CNC، وحدة توصيل لوحة التشغيل:
يتصل بـ CNC عبر رابط الإدخال / الإخراج:تتواصل وحدة الاتصال مع PMC الخاص بـ CNC من خلال الناقل التسلسلي I/O Link، حيث تنقل حالات الإدخال من جميع إشارات الإدخال البالغ عددها 72 وتستقبل أوامر الإخراج لجميع إشارات الإخراج البالغ عددها 56 في كل دورة مسح PMC.
يتصل بأجهزة لوحة التشغيل:تقبل التوصيلات الطرفية للوحدة الأسلاك الميدانية من لوحة التشغيل الفعلية - أزرار الضغط على الماكينة، ومفاتيح المفاتيح، وجهات اتصال محدد الوضع، ومصابيح المؤشر، وشاشات LED التي يتفاعل معها المشغل.
يوفر العزل الكهربائي:تعمل دوائر الإدخال المعتمدة على optocoupler للوحة على عزل جهد أسلاك لوحة التشغيل عن المنطق الداخلي لـ CNC - مما يمنع أخطاء الأسلاك الميدانية من إتلاف إلكترونيات CNC.
| المعلمة | قيمة |
|---|---|
| المدخلات الرقمية | 72 |
| المخرجات الرقمية | 56 |
| واجهة | رابط الإدخال/الإخراج (اتصال CNC التسلسلي) |
| طلب | اتصال لوحة التشغيل CNC |
| مسلسل | A20B-2002 |
يعكس تكملة 72/56 DI/DO الخاصة بـ A20B-2002-0470 متطلبات الإشارة الخاصة بلوحة تشغيل CNC المجهزة بالكامل:
72 مدخلاً رقميًا من لوحة التشغيل:جهات اتصال محدد الوضع (JOG، MDI، AUTO، EDIT، REF)، مراحل تبديل تجاوز معدل التغذية (كل موضع هو مدخل منفصل)، مراحل تجاوز سرعة المغزل، زر بدء الدورة، زر تعليق التغذية، اتصال سلسلة التوقف في حالات الطوارئ، جهات اتصال محدد محور MPG للعجلة اليدوية، محدد تكبير العجلة اليدوية، مفتاح حماية الذاكرة، مفتاح إيقاف اختياري، مفتاح كتلة واحدة، مفتاح التشغيل الجاف، قفل الآلة، قفل المحور Z، مفاتيح الوظائف الخاصة بالماكينة، وإقرار الإنذار.
56 مخرجًا رقميًا للوحة التشغيل:مصابيح مؤشر الوضع (تُظهر الوضع النشط الحالي)، ومؤشر الدورة النشطة، ومؤشر تعليق التغذية النشط، ومؤشر الإنذار، ومؤشر تشغيل عمود الدوران، ومؤشر جاهزية الماكينة، ومؤشر حماية البرنامج، وجميع مصابيح اللوحة الأخرى، أو مصابيح LED، أو مشغلات الجرس التي توفر تعليقات مرئية أو مسموعة للمشغل.
خطأ الإدخال/الإخراج في لوحة تشغيل CNC:تتسبب ماكينة FANUC CNC في حدوث فشل متقطع في استجابة اللوحة - يتوقف تحديد الوضع عن العمل، أو تتصرف مصابيح المؤشر بشكل متقطع، أو لم تعد بداية الدورة تستجيب. تم تحديد A20B-2002-0470 على أنه الخطأ. يؤدي استبدال اللوحة إلى استعادة وظائف اللوحة الكاملة.
تجديد لوحة التشغيل:يخضع مركز التصنيع CNC لعملية تجديد شاملة لنظام التحكم. تم استبدال A20B-2002-0470 لاستعادة موثوقية وحدة اتصال لوحة التشغيل إلى جانب تجديدات لوحة التحكم الأخرى.
Q1: هل يمكن استخدام A20B-2002-0470 كلوحة إدخال/إخراج للماكينة بالإضافة إلى اتصال لوحة التشغيل؟
يتم وصف A20B-2002-0470 على وجه التحديد على أنه "وحدة اتصال لوحة التشغيل I/O PCB" - حيث يتطابق تخصيص الإشارة (72/56) مع إشارات لوحة التشغيل. بالنسبة للإدخال/الإخراج للماكينة (سائل التبريد، والمكونات الهيدروليكية، وأقفال المحاور)، يتم استخدام لوحات الإدخال/الإخراج المنفصلة للماكينة (مثل النوع A16B-2203-0110 C7 لأنظمة العصر 0-C). تتصل وحدة توصيل اللوحة ولوحات الإدخال/الإخراج الخاصة بالجهاز عادةً بعناوين عقدة رابط الإدخال/الإخراج المختلفة في تكوين PMC الخاص بـ CNC.
س2: هل يؤثر استبدال A20B-2002-0470 على برنامج PMC؟
لا. يعالج برنامج PMC إشارات اللوحة عن طريق عنوان رابط الإدخال/الإخراج — وليس عن طريق هوية اللوحة. يؤدي استبدال A20B-2002-0470 ببديل تم تكوينه بشكل مماثل على نفس عنوان رابط الإدخال/الإخراج إلى استعادة جميع اتصالات لوحة التشغيل دون أي تغييرات في برنامج PMC.
س 3: ماذا يحدث لـ CNC عند فشل A20B-2002-0470؟
عندما تفشل لوحة توصيل لوحة التشغيل، تفقد PMC الاتصال بجميع إشارات اللوحة. يقوم CNC بإنشاء إنذارات رابط الإدخال/الإخراج التي تشير إلى عنوان وحدة توصيل اللوحة. لم تعد مفاتيح اللوحة تستجيب - يتم تعطيل بدء الدورة، وتعليق التغذية، واختيار الوضع، والتوقف في حالات الطوارئ من اللوحة. لا يمكن تشغيل الجهاز من اللوحة حتى يتم استبدال اللوحة.
Q4: هل A20B-2002-0470 خاص بجيل FANUC CNC معين؟
تمتد عائلة لوحة توصيل لوحة التشغيل A20B-2002 إلى أجيال متعددة من FANUC CNC التي تستخدم وحدات لوحة التشغيل المتصلة برابط الإدخال/الإخراج. تأكد من خلال وثائق الأسلاك الخاصة بالجهاز المحدد أنه تم تركيب نموذج التوليد والتحكم باستخدام الحاسب الآلي A20B-2002-0470 فيه. وتتوافق سعة 72/56 DI/DO مع عدد إشارات لوحة التشغيل.
س5: ما الفرق بين 72/56 A20B-2002-0470 ولوحة الإدخال/الإخراج الأكبر مثل 96/64 A16B-2203-0881؟
A16B-2203-0881 (96/64 DI/DO) عبارة عن لوحة إدخال/إخراج للماكينة تربط PMC بالأجهزة الميدانية الميكانيكية للماكينة - المفاتيح الحدية، والملفات اللولبية، وأجهزة الاستشعار في جميع أنحاء الماكينة. A20B-2002-0470 (72/56) عبارة عن وحدة اتصال بلوحة التشغيل - خصيصًا للمفاتيح والمصابيح والشاشات الموجودة في لوحة التشغيل في مقدمة الماكينة. عناوين وصلات الإدخال/الإخراج المختلفة، واتصالات الأسلاك المختلفة، والأدوار الوظيفية المختلفة - تكمل بعضها البعض في نفس نظام CNC.
