لوحة الدوائر CNC
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |

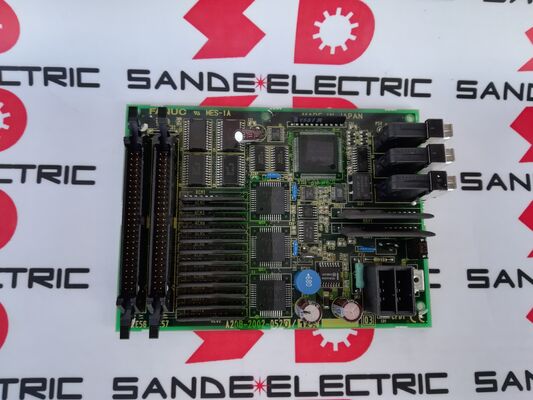

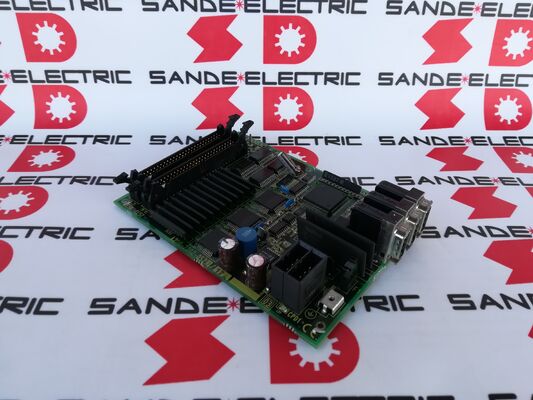

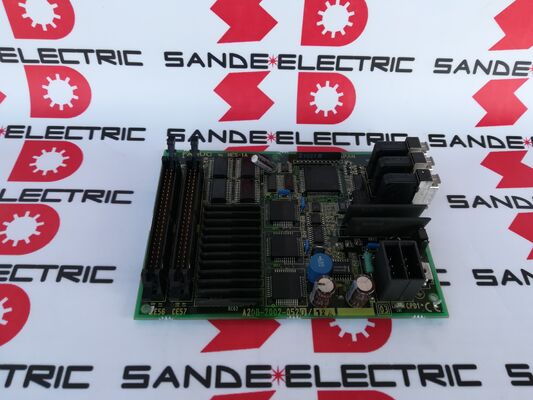

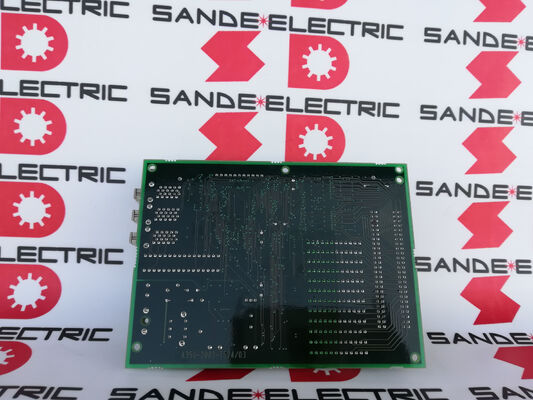

| رقم الموديل | A20B-2002-0520 |
كل آلة CNC لديها لوحة مشغل الواجهة الأجهزة بين مشغل الآلة و CNC.
المدخلات (DI = 48):أزرار الضغط (بدء الدورة ، عقد التغذية ، وقف الطوارئ) ، مفاتيح تحديد الوضع (أوتوماتيكي ، MDI ، jog ، مقبض) ، مفاتيح الدوران القائمة على التحكم (سرعة التغذية ، السريعة ، سرعة الغزل) ، أزرار توجيه axis jog ،المفاتيح الخاصة بالوظيفة المخصصة من قبل صانع آلات الأدوات.
المخرجات (DO = 32):مصابيح مؤشرات لوحة، مصابيح حالة التشغيل (المؤخرة تشغيل، سائل التبريد تشغيل، عقد تغذية نشطة، مؤشر الإنذار) ، إضاءة ردود فعل الوضع،وأي إشارات حالة أخرى للجهاز يتم تشغيلها إلى مؤشرات مرئية في محطة المشغل.
A20B-2002-0520 يقرأ جميع مدخلات المفتاح 48 ويقود جميع 32 مصدر إشارة المصباح في وقت واحد،تشكل الواجهة الكهربائية الكاملة بين أجهزة التحكم المادية للمشغل ومنطق سلم PMC من CNC.
| المعلم | القيمة |
|---|---|
| المدخلات الرقمية | 48 |
| المخرجات الرقمية | 32 |
| واجهة MPG | نعم.. |
| متوافق | سلسلة FANUC 16i، 18i |
| نوع اللوحة | إدخال/خروج لوحة المشغل |
| السلسلة | A20B-2002 |
النسخة 0521 هي النسخة بدون واجهة MPG. توفر كلا اللوحتين نفس قدرة 48 DI / 32 DO I / O لوحة المشغل. الفرق هو ميزة واحدة:
A20B-2002-0520:يتضمن PCB أكثر اكتمالًا رابط MPG ودوائر الواجهة المرتبطة به. اللوحة الصحيحة لوحة المشغل حيث يتم توصيل عجلة يدوية إلكترونية بجهاز CNC.
A20B-2002-0521:أقل اكتظاظاً غياب قسم رابط MPG يستخدم عندما لا يتم تركيب MPG على لوحة مشغل الآلةأو عندما MPG الاتصال من خلال واجهة منفصلة بدلا من من خلال لوحة إدخال / إخراج لوحة المشغل.
تركيب A20B-2002-0521 في آلة تستخدم MPG يؤدي إلى عدم عمل العجلة اليدويةتأكد دائماً من المجموعة المثبتة قبل طلب البديل.
خطأ في لوحة جهاز التشغيل على سلسلة 18i:يطور مركز معالجة مع التحكم في FANUC 18i سلوكًا غير منتظم في لوحة المشغل ، وبعض الأزرار لا تستجيب ، وبعض مصابيح المؤشر لا تضيء كما هو متوقع.يتم تحديد لوحة لوحة المشغل A20B-2002-0520 كمصدر خطأاستبدال يعيد وظيفة إدخال / إخراج كاملة لوحة المشغل.
عدم عمل جهاز MPG بعد الصيانة:بعد الصيانة على لوحة المشغل، توقف العجلة اليدوية الإلكترونية عن العمل. يؤكد التحقيق أن مكونات MPG على A20B-2002-0520 قد تضررت.استبدال اللوحة يعيد تشغيل MPG.
تحديث الجهاز:تمت ترقية لوحة مشغل قديمة ذات إدخال / إخراج محدود بتصميم لوحة جديد يتطلب 48 DI و 32 DO. يوفر A20B-2002-0520 عدد الإدخال / الإخراج الصحيح مع دعم MPG لللوحة المحسنة.
س1: كيف يتم توصيل A20B-2002-0520 بنظام FANUC CNC؟
يتم توصيل A20B-2002-0520 بجهاز CNC FANUC عبر وصلة الإدخال / الإخراج عالية السرعة ، وهي واجهة اتصال متسلسلة تحمل جميع بيانات مدخلات ومخرجات لوحة المشغل بين اللوحة و PMC CNC.يتم توصيل كابل I / O Link من رابط I / O Link لللوحة إلى قناة I / O Link في CNCمنطق سلم PMC في CNC يتعامل مع 48 مدخل و 32 مخرج من خلال عناوين I / O Link المخصصة.
السؤال 2: هل يمكن استخدام A20B-2002-0520 مع أجهزة التحكم في السلسلة 16i-B أو 18i-B ، وليس فقط 16i-A؟
تم تأكيد استخدام A20B-2002-0520 في جميع أنحاء عائلة FANUC i-series CNC بما في ذلك الإصدارات من السلسلة 16i و 18i.اللوحة تتواصل عن طريق بروتوكول I / O Link الذي هو متسق عبر أجيال i-series CNCتأكيد عنوان وصلة الإدخال والخروج من معايير تكوين إدخال وإخراج CNC للتأكد من أن مدخلات اللوحة ومخرجاتها يتم رسمها بشكل صحيح في PMC.
س3: ماذا يحدث إذا كان هناك حاجة إلى أكثر من 48 مدخل أو 32 مخرج لوحة المشغل؟
48 DI / 32 DO القدرة من A20B-2002-0520 واحد يغطي معظم التكوينات القياسية للوحة مشغل آلة الماكينة.يمكن إضافة لوحة إدخال / إخراج ثانية إلى النظام كل لوحة إضافية تضيف عدد DI/DO الخاص بها إلى إجمالي إدخالات وإخراجات لوحة المشغل المتاحة في النظام.
السؤال 4: هل يدعم MPG على A20B-2002-0520 أكثر من عجلة يد واحدة؟
The FANUC operator panel I/O board's MPG interface typically supports connection for up to three MPG (Manual Pulse Generator) units simultaneously — allowing three separate handwheels to be connected to one boardهذا مفيد لأدوات الآلات الكبيرة حيث يتم وضع العجلات اليدوية في محطات أو محاور متعددة للمشغل. يتم تحديد MPG النشط من خلال إعدادات وضع CNC أو بواسطة مفتاح لوحة المشغل.
السؤال 5: ما الذي يجب أن يتم النسخ الاحتياطي منه قبل استبدال A20B-2002-0520؟
A20B-2002-0520 لا تخزن معايير CNC ، إنها لوحة واجهة إدخال / إخراج نقية. لا يلزم أي نسخة احتياطية محددة قبل استبدال هذه اللوحة. ومع ذلك ، فإن هذه اللوحة لا تحتاج إلى نسخة احتياطية.كاحتياط عام قبل أي صيانة CNC، نسخة احتياطية من محتويات SRAM CNC (المعلمات والبرامج وبيانات الأدوات) وبرنامج سلم PMC. بعد تركيب لوحة الاستبدال، تحقق من جميع وظائف لوحة المشغل استجابات زر الضغط،مصابيح المؤشر، وتشغيل العجلة اليدوية قبل إعادة الجهاز إلى الإنتاج.
