FANUC A20B-2003-0311 مشفر محرك العجلة MZi مستشعر بعد السوق لنظم CNC FANUC αi Series

فهم ما تشتريه فعلاً

الـA20B-2003-0311هو الحاسوب PCB الذي يشكل قلبمجموعة أجهزة استشعار محرك الغزل من نوع FANUC MZi A860-2110-V001هذه الأرقام الجزئية اثنين لا يمكن فصلها في الممارسة العملية: A860-2110-V001 هو وحدة مستشعر كاملةو PCB بينما A20B-2003-0311 هو لوحة الدوائر المحددة المثبتة بداخلهامعظم الموردين يسردون كلا الرقمين معاً لأنه عندما يتم طلب جهاز الاستشعار، يتم شحن الجمعية الكاملة.سوف تنظر إلى نفس المكون.

هذا هوجهاز ردود الفعل المغناطيسي- أجهزة استشعار ذات 12 دبوس تستخدم لقياس السرعة وتحديد موقع الغزل على FANUCمحركات الفوهة من سلسلة αiإنه يستبدل جهاز استشعار أصلي معطوب أو تالف ويعيد التحكم الكامل بالدوال المغلق على آلة CNC التي تم تركيبها عليها

ما الذي يفعله مستشعر MZi داخل آلة تعمل

في كل مرة يدور فيها محرك FANUC αi، ينتج هذا المستشعر بيانات.إنه يكتشف دوران عجلة هدف مغناطيسية مقترنة بعجلة المحرك ويحول هذا الحركة إلى تيار إشارة رقمية يقرأها مكبر الغزل بشكل مستمرمن تلك الإشارات، المعزز يعرف شيئين: مدى سرعة الدوران،

بيانات السرعة تبقي وحدة التحكم في السرعة في الحلقة المغلقة تعمل، ويقوم المضخم بتعديل مخرجاته لتتناسب مع الدورانات المطلوبة بغض النظر عن تغيرات حمولة القطع.و يحتفظ الفولاذ بسرعة الهدف دون الصيد أو سقوطبيانات الموقع تسمح بشيء أكثر تطلباً:طحنات صلبة وقطع الخيوط، حيث يجب على CNC مزامنة دوران الغزل مع حركة المحور Z لإنتاج مساحة الخيط الدقيقة.يحتاج التحكم لمعرفة الموقف الزاوي للدوار في ثورة واحدةليس مجرد سرعة متوسطة، جهاز استشعار MZi يوفر هذا الدقة الموضعية

إذا فقدت جهاز الاستشعار بسبب التلوث أو فشل الPCB أو تلف الموصول أو الاصطدام الميكانيكي فإن جهاز التحكم المركزي سيخسر كليهماوبالنسبة لأي عمليات خيوط، سيتم وقف الإنتاج حتى يتم استبدال جهاز الاستشعار.

تجميع أجهزة الاستشعار: الوصف الفيزيائي

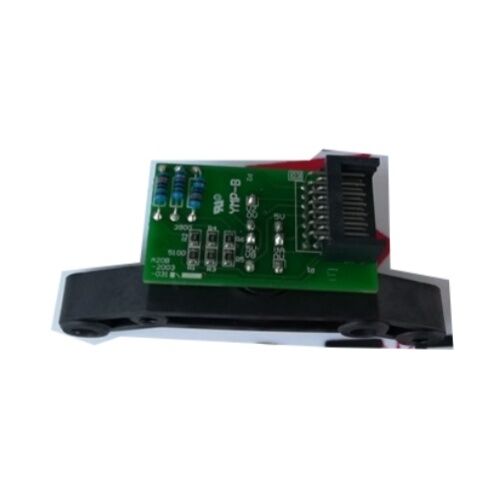

يتم تثبيت جهاز الاستشعار A860-2110-V001 / A20B-2003-0311 على الجزء الخلفي من محرك فانوك αi للدوال ، وضعه تحت مجموعة مروحة التبريد. يحتوي جهاز الاستشعار على:

• أحلقة الهدف المغناطيسيةالذي يرتفع إلى امتداد عمود المحرك ودورة معه
• الـA20B-2003-0311 PCB، الذي يحمل عناصر التقاط المغناطيسية ودوائر تكييف الإشارة
• أعلبة ذات 12 دبوسواجهة للكابل العكسي الذي يصل إلى مكبر الغزل

العلاقة بين حلقة الهدف وPCB الاستشعار هي تصميم غير اتصال ̇ لا توجد فرشاة ، لا توجد أسطح ارتداء بين العناصر الدورية والثابتة.ما يتحلل مع مرور الوقت هو عادةً PCB نفسه (دخول المبردهذا هو ما يجعل المستشعر قابلاً للاستبدال بشكل مستقل عن المحرك في معظم سيناريوهات الفشل.

استبدال السوق اللاحقة ‬ الحالة العملية

تجمعات أجهزة استشعار FANUC الأصلية تحمل أسعار OEM كبيرة ، وغالبًا ما تجعل حالة انقطاع آلة كاملة أكثر تكلفة من الإصلاح الذي يحتاجه بالفعل. Aftermarket and compatible replacement units for the A860-2110-V001 / A20B-2003-0311 are manufactured to the same functional specification and serve the same feedback role within the spindle drive system.

الكلمة الرئيسية هيمتوافقة- لا تكون متطابقة في كل مكوناتها، ولكنها متطابقة كهربائيا وميكانيكيا حيثما كانت مهمة.وأبعاد التثبيت المادية كلها تتطابق مع الأصليةعندما يتم تركيبها بشكل صحيح، لا يمكن للمضخم التمييز بين وحدة السوق الثانوية الجودة من المخزون المصنع.

ما يهم عند اختيار جهاز استشعار بعد السوق هو ما إذا كان المورد قد اختبر الوحدة ضد محرك محرك FANUC الحي في ظل ظروف تشغيل فعلية,ولكن الاختبار الديناميكي عند سرعات العمود التمثيلي الاختبار الثابت يكتشف الفشل الميت الاختبار الديناميكي يكتشف المشاكل الأكثر خداعية ضوضاء الإشارة التي تظهر فقط عند الدورانخطأ في العد عند دورات عالية، مستويات الخروج الهامشية التي تعمل عند سرعات بطيئة ولكن تولد إنذارات مكبر عند سرعة قطع كاملة.

ملاحظة علىA20B-2200-0751: هذا هو رقم جزء FANUC الجديد الذي يعمل كبديل الحالي للجمعية A20B-2003-0311 / A860-2110-V001.كل من النسخة الأصلية وخليفتها يشار إليها بشكل واسع في السوقإذا كنت تشتري وحدة بعد البيع، تأكد من أن منتج المورد متوافق مع كلا التسميات قبل الطلب.

التوافق بين مكبرات المواسير

جهاز الاستشعار A860-2110-V001 مصمم للاستخدام مع FANUCمكبرات الفينكل من سلسلة αi، بما في ذلك سلسلة αiSP التي هي المعدات القياسية عبر قاعدة كبيرة من مراكز التصنيع الرأسية ومراكز التصنيع الأفقية ومراكز التدوير التي تعمل على سلسلة FANUC 0i و 16i و 18i ،30i، و 31i التحكم.

جهاز الاستشعار يربط مع مكبر الغزل عبرمحطة JY2، باستخدام كابل رد الفعل المغزل. هذا الكابل هو عنصر منفصلة ‬ السفن المستشعر دون كابل في التكوين القياسي، لذلك إذا كان الكابل تتلف، يجب أن يتم الحصول عليها واستبدالها بشكل مستقل.من الجدير بالتحقق من تلف الكابل قبل إدانة جهاز الاستشعار نفسه؛ أعراض فشل الكابل هي متطابقة مع فشل جهاز الاستشعار PCB من منظور CNC.

التعرف على فشل جهاز الاستشعار

الصورة التشخيصية تختلف اعتمادا على كيفية ظهور الفشل:

فشل صعب ‬ جهاز الاستشعار غير فعال تماماًيفقد مكبر الغزل كل إشارة ردود الفعل عند تشغيل الكهرباء. يعرض CNC إنذار ردود الفعل الغزل على الفور ، عادةً مع رمز إنذار يشير إلى انحراف السرعة أو فصل المشفر.لن يتم تنفيذ أية أوامر.

فشل متقطع - جهاز الاستشعار متدهور ولكن لا يزال يعمل جزئياًتعمل الآلة ولكنها تظهر صيد الغزلات (ارتفاع السرعة والانتعاشات عند دورات ثابتة اسمياً في الدقيقة) ، وأخطاء صمامات صلبة حيث الخيوط تخرج غير متسقة في الموقع ،أو الإنذارات التي تبرأ على دورة الطاقة ولكن تعود بعد تسخين الجهازهذه الأخطاء الحرارية والاهتزازية تعتمد بقوة على PCB مستشعر متدهور بدلا من مشكلة كابل أو رابط.

ضوضاء الإشارة / التلوثسائل التبريد الذي دخل غطاء جهاز الاستشعار يمكن أن يسبب مشاكل إشارة متقطعة التي لا تنتج إنذار نظيف بدلا من ذلك،يُبلغ مكبر الغزل عن أخطاء متكررة في التيار الزائد أو انحراف السرعة التي تبدو غير مرتبطة.إذا كانت بيئة الجهاز تنطوي على تعرض كبير لمواد التبريد وكان جهاز الاستشعار في الخدمة لعدة سنوات دون فحص، وهذا هو وضع فشل عملي للنظر فيه.

قبل طلب استبدال، تحقق من كابل التغذية الراجعة وموصله في كلا الطرفين.أو كيس الكابلات المتصدع يمثل نسبة كبيرة من فشل أجهزة الاستشعار الظاهرةإذا كانت اختبارات الكابلات نظيفة والعلامات تستمر، فإن تجميع جهاز الاستشعار هو الخطوة التالية.

نقاط التثبيت تستحق المعرفة

يتطلب محاذاة حلقة الهدف بالنسبة لوجه جهاز الاستشعار PCB اهتمامًا أثناء التثبيت. الفجوة الكبيرة جدًا بين الهدف ووجه الاستشعار تقلل من كثافة الإشارة.مخاطر صغيرة جداً لتلف الاتصال عندما يكون لعمود المحرك أي لعب محورياتبع وثائق خدمة المحرك للحصول على المساحة المحددة عند تركيب جهاز الاستشعار.

يجب أن يتم تنظيف و فحص جهاز توصيل 12 دبوس في وقت استبدال جهاز الاستشعارأو الأكسدة التي تراكمت في جهات الاتصال خلال سنوات الخدمة، يمكن أن يسبب جهاز الاستشعار الجديد لإظهار نفس الأعراض التي يظهر بها جهاز الاستشعار القديم

قم بتحويل عزم الدوران لجهاز تركيب جهاز الاستشعار إلى المواصفات التثبيت الرخيص يسمح للهزاز بتأثير الفجوة بين جهاز الاستشعار والهدف ديناميكياًإنتاج نوع من الضوضاء المتقطعة التي يصعب للغاية تشخيصها بمجرد أن تعود الآلة إلى الخدمة.

الأسئلة الشائعة

السؤال 1: ما هي العلاقة بين A20B-2003-0311 و A860-2110-V001؟ هل هما نفس الجزء؟

وهي ليست متطابقة ولكنها تصف نفس مجموعة أجهزة الاستشعار عندما يتم طلبها كوحدة كاملة. A860-2110-V001 هي مجموعة أجهزة الاستشعار الكاملة لمحرّك الغزل MZiبي سي بي، والمتصلة مجتمعة. A20B-2003-0311 هو على وجه التحديد PCB مثبتة داخل هذا التجميع.معظم الموردين شحن جهاز الاستشعار الكامل (A860-2110-V001) عندما يتم طلب أي رقم جزء، لأن PCB لا يتم بيعها بشكل فني بشكل منفصل كبند مستقل.تظهر كلتا الإشارتين المتقاطعتين في قوائم لنفس المنتج لأن المشترين غالباً ما يبحثون باستخدام أي رقم مرئي على الوحدة الفاشلة أو في وثائق قطع الغيار.

س2: هل A20B-2200-0751 بديل مباشر لـ A20B-2003-0311 / A860-2110-V001؟

نعم، A20B-2200-0751 هو رقم جزء FANUC المحدث الذي يحل محل مجموعة A20B-2003-0311 / A860-2110-V001.انها معادلة وظيفيا وتتناسب مع نفس مواقع تركيب المحرك مع نفس الواجهة 12 دبوسإذا كنت تشتري جهاز استشعار من مصنع أولي أو من السوق الثانوية، ويقدم المورد A20B-2200-0751 كبديل لـ A20B-2003-0311، فهذا الاستبدال صحيح.تأكيد مع المورد أن الوحدة قد تم التحقق منها مقابل أنظمة FANUC αi مكبرات الفولاذ قبل الشراء.

س3: كيف أعرف ما إذا كان جهاز الاستشعار قد فشل أو إذا كانت المشكلة في كابل التغذية الراجعة؟

النهج الأكثر عملية هو استبدال الكابل أو اختباره أولاً ، لأن الكابل أرخص بكثير من جهاز الاستشعار وتسبب أخطاء الكابل عروض إنذار متطابقة.فصل كابل ردود الفعل في نهاية مكبر الغزل وتفتيش الدبابيس للتآكل، أو الانحناء أو التلوثتحقق من استمرارية كل موصل في الكابل المحمي من طرف إلى آخر ‬ دائرة مفتوحة متقطعة تظهر عادة إذا تم ثني الكابل أثناء الاختبارإذا كان الكابل نظيفاً، وبدل الكابل إلى كابل جيد معروف (إذا كان متاحاً) لا يزيل الإنذار، فإن لوحة الحساسة هي نقطة الفشل المحتملة التالية.الأخطاء الديناميكية التي تظهر فقط في السرعة وواضحة في الراحة هي في كثير من الأحيان مشاكل جهاز الاستشعار PCB من أخطاء الكابلات.

السؤال 4: هل يعمل جهاز استبدال لجهاز الاستشعار في السوق اللاحقة بشكل صحيح مع جهاز تحكم من FANUC 0i أو 30i؟

يواصل جهاز الاستشعار مع مكبر الغزل وليس مباشرة مع جهاز التحكم CNC.طالما أن المضخم هو مضخم فولاذ سلسلة αi (سلسلة αiSP) والمستشعر يوفر تنسيق إشارة من نوع MZi الصحيح على مخرج 12 دبوس، سلسلة CNC أعلى ليس هناك فرق. FANUC 0i، 16i، 18i، 30i، و 31i جميع أجهزة التحكم تتواصل مع مكبر αiSP من خلال واجهة متسلسلة.المضخم بدوره يعالج ردود فعل جهاز الاستشعار الخام داخلياًجهاز استشعار عالي الجودة من السوق اللاحق الذي ينتج الإشارة الصحيحة سيعمل بصورة شفافة عبر جميع أجيال التحكم هذه.

السؤال 5: ما هي الاحتياطات اللازمة عند تخزين أو شحن جهاز الاستشعار قبل التثبيت؟

يحتوي جهاز تحديد الموجات الحساس للستاتيكية على مكونات حساسة للستاتيكية ويجب تخزينها في عبوة واقية من ESD.يمكن أن تتأثر بالمجالات المغناطيسية الخارجية القوية ‬ تجنب تخزين جهاز الاستشعار بالقرب من المغناطيس الدائم، المحولات، أو غيرها من المكونات المغناطيسية، حيث أن التعرض للحقل يمكن أن يؤثر على خصائص الهدف المغناطيسي.عقدة الاتصال عرضة للتآكل في الظروف الرطبةإذا كان جهاز الاستشعار يتم إعادته كوحدة معيبة لتقييم الإصلاح، تأكد من حماية المرفق مع غطاء الغبار أو غطاء المرفق الملفوف أثناء النقل،كما تلف دبوس أثناء الشحن هو سبب شائع من أجهزة الاستشعار الوصول إلى مرافق الإصلاح في حالة أسوأ من عندما تركوا الجهاز.
