| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-2100-0541 |
إن FANUC Alpha SVM2 (A06B-6096-H2xx) عبارة عن وحدة مكبر صوت مؤازر ثنائي المحور - تتحكم في محورين مؤازرين مستقلين من مبيت واحد بعرض 60 مم. مجموعة منتجات SVM2 FSSB الكاملة:
| نموذج | رقم الطلب | مجلس الأسلاك |
|---|---|---|
| SVM2-3/3 | A06B-6096-H291 | A16B-2202-0753 |
| SVM2-12/12 | A06B-6096-H201 | A16B-2202-0750 |
| SVM2-12/20 | A06B-6096-H202 | A16B-2202-0751 |
| SVM2-20/20 | A06B-6096-H203 | A16B-2202-0752 |
| SVM2-12/40 | A06B-6096-H204 | A16B-2203-0590 |
| SVM2-20/40 | A06B-6096-H205 | A16B-2203-0591 |
| SVM2-40/40 | A06B-6096-H206 | A16B-2203-0592 |

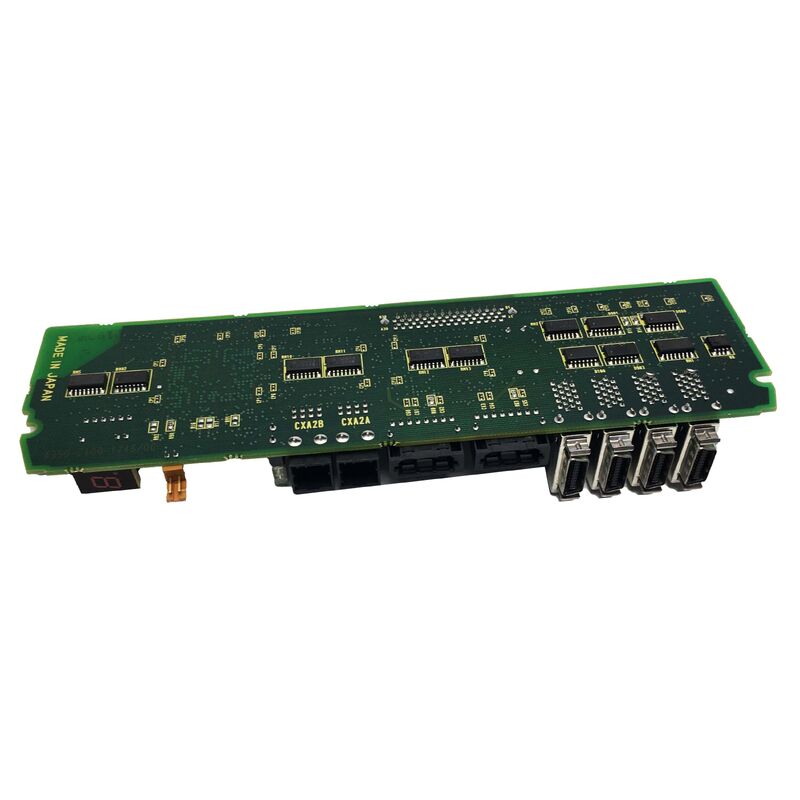

الA20B-2100-0541 هو PCB للتحكم المشترك لجميع نماذج SVM2 FSSB هذه— لوحة واحدة تغطي نطاق المحور المزدوج الكامل من SVM2-3/3 إلى SVM2-40/40. تختلف لوحات الأسلاك حسب مجموعة التصنيف الحالية؛ التحكم في ثنائي الفينيل متعدد الكلور ثابت طوال الوقت.
| المعلمة | قيمة |
|---|---|
| متناسق | A06B-6096-H2xx (جميع SVM2 FSSB) |
| محاور | 2 |
| واجهة | FSSB (الألياف الضوئية) |
| التحكم الحالي | الهريفي3 |
| عرض | مؤشر حالة/إنذار LCD |
| يحل محل | A20B-2100-0251 |
| مسلسل | A20B-2100 |
HRV3:يحدد دليل الصيانة GE Fanuc Alpha ما يلي: "عند استخدام HRV3، استخدم PCB A20B-2100-054X." توفر عائلة 054x التحكم الحالي عالي السرعة HRV3 - صلابة مؤازرة أكثر إحكامًا واستجابة أسرع لتطبيقات تحديد الخطوط الدقيقة.
شاشة LCD:تعرض شاشة LCD الأمامية رموز الحالة التشغيلية وأرقام الإنذار مباشرةً على وحدة محرك الأقراص - وهي مفيدة في الخزانات التي تحتوي على وحدات SVM2 متعددة للتعرف على الأخطاء فورًا دون التنقل في قوائم إنذار CNC.
فتيل دايتو LM:يحمي مصهر Daito LM الذي يتم إعادة ضبطه ذاتيًا مصدر التحكم بجهد 24 فولت. قبل استنتاج فشل PCB عندما لا يُظهر محرك الأقراص أي استجابة للطاقة، تحقق من هذا المصهر أولاً - يمكن أن يؤدي خطأ في الأسلاك بجهد 24 فولت إلى تعطيله دون إتلاف اللوحة.
إنذار SVM2-20/20 FSSB:يقوم FANUC Alpha SVM2-20/20 (H203) بتطوير إنذارات اتصالات FSSB. لوحة الأسلاك سليمة. يؤدي استبدال A20B-2100-0541 إلى استعادة القناتين ثنائي المحور.
قطع غيار خزانة Multi-SVM2:تعمل خزانة الماكينة على تشغيل وحدات SVM2 متعددة بتصنيفات تيار مختلفة. قطعة احتياطية واحدة من طراز A20B-2100-0541 تغطي أيًا منها.
Q1: هل يمكن لـ A20B-2100-0541 أن يحل محل A20B-2100-0251 مباشرة؟
0251 هي المواصفات السابقة؛ 0541 هي المواصفات الحالية. بالنسبة لمعظم تطبيقات SVM2 FSSB، يعد هذا بديلاً مباشرًا. تحقق من دليل صيانة FANUC Alpha من عدم الحاجة إلى تحديث لوحة الأسلاك عند تركيب لوحة التحكم PCB المحدثة.
س2: هل يتطلب استبدال A20B-2100-0541 تغييرات في معلمات المؤازرة؟
لا. توجد معلمات المؤازرة في الذاكرة الرئيسية لآلة CNC. بعد تركيب البديل، يقوم CNC بإعادة تأسيس اتصال FSSB ويطبق المعلمات الموجودة على كلا المحورين تلقائيًا.
Q3: ما هي رموز الإنذار التي تعرضها شاشة SVM2 LCD لأخطاء IPM؟
تتضمن رموز إنذار IPM الخاصة بالمحور ما يلي: إنذار IPM للمحور L (الرمز 8)، إنذار IPM للمحور M (الرمز 9)، إنذار L+M IPM (الرمز b)، وما إلى ذلك. تظهر هذه الرموز على شاشة LCD الأمامية لـ A20B-2100-0541 - لتحديد أي من المحورين تسبب في الخطأ دون الرجوع إلى شاشة إنذار CNC.
س 4: ما هو فتيل Daito LM الموجود في A20B-2100-0541؟
مصهر ذاتي الضبط لحماية دائرة التحكم 24 فولت. إذا لم يظهر محرك الأقراص أي نشاط LED/LCD بعد حدث التيار الزائد للأسلاك، فتحقق من مصهر Daito قبل استبدال لوحة PCB. قم بتصحيح خطأ الأسلاك 24 فولت أولاً؛ تتم إعادة ضبط المصهر بعد إزالة الخطأ.
