لوحة الدوائر CNC
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A20B-3300-0293 |

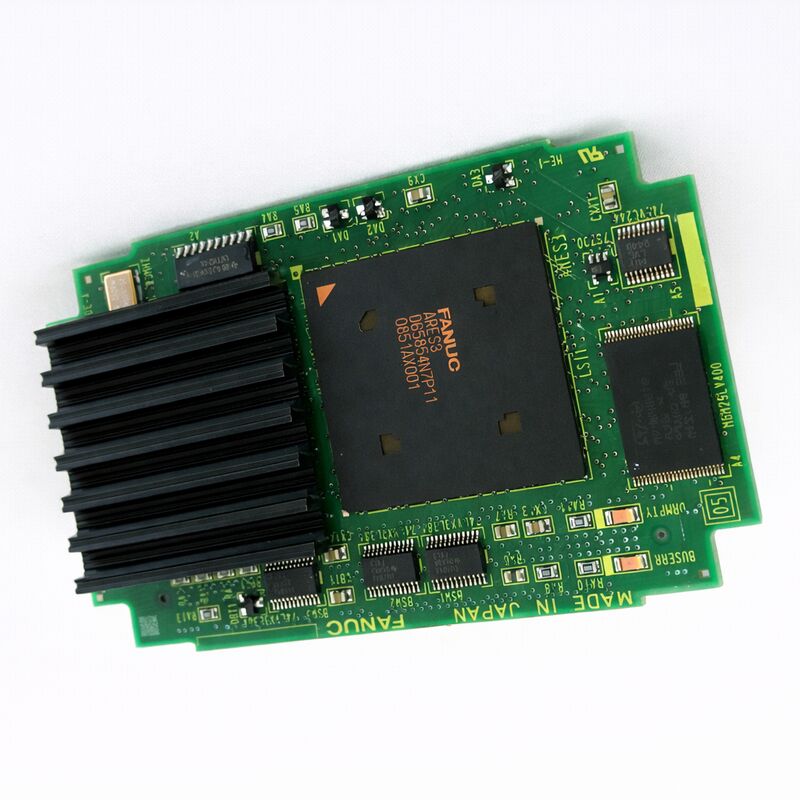

إن وحدة FANUC A20B-3300-0293 هي وحدة معالج 486 — بطاقة التوصيل "الدماغ" لوحدات التحكم CNC من سلسلة i من FANUC. تقع داخل هيكل وحدة التحكم CNC على لوحة المعالج الرئيسية، وتحدد هذه الوحدة المدمجة مدى سرعة معالجة CNC لكتل البرامج، ومدى سرعة إكمال حسابات الاستيفاء، ومدى سلاسة إدارة النظام للتنسيق المتزامن متعدد المحاور.
على الرغم من أن بنية معالج 486DX أصبحت تاريخية بمعايير الحوسبة الاستهلاكية، إلا أنها مثلت منصة قادرة ومثبتة لتطبيقات التحكم الصناعي في الوقت الفعلي خلال جيل وحدات التحكم CNC من سلسلة i — وتستمر الآلات التي تعمل بهذه الوحدات في إنتاج أجزاء دقيقة يوميًا حول العالم.
تغطي عائلة وحدات A20B-3300 وحدات المعالج والذاكرة من سلسلة i من FANUC، حيث توفر أرقام الأجزاء المختلفة أجيالًا مختلفة من المعالجات وسعات ذاكرة لدعم تكوينات CNC المختلفة.
تعد وحدة A20B-3300-0293 واحدة من المتغيرات "486 مع ذاكرة وصول عشوائي ديناميكية بسعة 16 ميجابايت" ضمن هذه العائلة — وهو تكوين تم نشره على نطاق واسع في وحدات التحكم CNC من السلسلة 15i و 16i و 18i و 21i عبر كل من الأجيال الأولى (A) والثانية (B) من أجهزة سلسلة i.
تم بناء الآلات المجهزة بوحدات تحكم CNC من سلسلة i خلال أواخر التسعينيات وطوال فترة الألفينيات من قبل جميع مصنعي أدوات الآلات الرئيسيين تقريبًا — Mori Seiki، و Mazak، و Okuma، و Makino، و Doosan، ومئات غيرهم.
القاعدة المثبتة الإجمالية ضخمة، ولا تزال العديد من هذه الآلات في الخدمة الإنتاجية، مما يخلق طلبًا مستمرًا على وحدات المعالج من سلسلة A20B-3300 مع تقدم الإلكترونيات في العمر.
| المعلمة | القيمة |
|---|---|
| المعالج | بنية Intel 486DX |
| ذاكرة الوصول العشوائي الديناميكية المدمجة | 16 ميجابايت |
| سلسلة CNC المتوافقة | FANUC 15i، 16i، 18i، 21i |
| التركيب | وحدة توصيل على لوحة المعالج الرئيسية/الفرعية |
| السلسلة | A20B-3300 |
| الحالة | متوفرة — مجددة، تم اختبارها |
| المنشأ | اليابان |
قد تبدو بنية معالج Intel 486DX في وحدة A20B-3300-0293 قديمة في عام 2025، لكنها تظل المعالج الصحيح الذي لا يمكن استبداله لتطبيقه.
تم تطوير برنامج CNC من سلسلة i من FANUC خصيصًا لبنية المعالج هذه — البرنامج النظامي، وخوارزميات الاستيفاء، وبروتوكولات الاتصال بالخدمة (بما في ذلك FSSB)، ومحرك تنفيذ PMC كلها تعمل على هذا الجهاز ولم يتم تصميمها أو نقلها إلى أي بنية معالج أخرى.
لا يوجد مسار ترقية إلى معالج حديث أسرع — وحدة A20B-3300-0293 (أو متغير متوافق مباشرة) هي ما تحتاجه وحدة التحكم.
وفرت بنية 486DX إمكانيات كانت مهمة لتطبيقات CNC في عصرها: وحدة حساب الفاصلة العائمة (FPU) مدمجة على الشريحة، مما يسمح بحسابات الاستيفاء المثلثية دون عبء معالج رياضي خارجي؛ أداء الأعداد الصحيحة الكافي لتنفيذ مسح منطق السلم الخاص بـ PMC بالمعدلات المطلوبة للتحكم السريع في الآلة؛ وخصائص ناقل الذاكرة المتوافقة مع أنماط الوصول إلى البيانات في الوقت الفعلي لعمليات CNC.
ذاكرة الوصول العشوائي الديناميكية بسعة 16 ميجابايت على الوحدة هي ذاكرة العمل لجميع حسابات CNC النشطة.
تنفيذ البرنامج، واسترجاع المعلمات، وتخزين أوامر الحركة مؤقتًا، وجداول بيانات PMC كلها تستفيد من هذه الذاكرة.
مع توسيع FANUC لمجموعة ميزات سلسلة i من خلال إصدارات البرامج المتتالية، زادت متطلبات الذاكرة — ي دعم تكوين 16 ميجابايت مجموعة الميزات الكاملة لسلسلة i ضمن جيلها، بينما حدت التكوينات السابقة ذات ذاكرة الوصول العشوائي الديناميكية الأقل من الخيارات التي يمكن تنشيطها في وقت واحد.
مصدر شائع للارتباك عند صيانة وحدات التحكم CNC من سلسلة i هو التمييز داخل عائلة A20B-3300 بين وحدات المعالج (التي تحتوي على معالج) ووحدات الذاكرة فقط (التي تحتوي فقط على ذاكرة وصول عشوائي ديناميكية أو ذاكرة وصول عشوائي ثابتة). وحدة A20B-3300-0293 هي وحدة معالج — تحتوي على كل من معالج 486DX وذاكرة وصول عشوائي ديناميكية بسعة 16 ميجابايت على نفس البطاقة المادية.
هذا يميزها عن لوحات مثل A20B-3300-0310 (وهي وحدة ذاكرة وصول عشوائي ديناميكية فقط يتم تركيبها بجانب بطاقة معالج على لوحة معالج فرعية).
عند تشخيص فشل بدء التشغيل في وحدة تحكم من سلسلة i، فإن معرفة ما إذا كانت وحدة التحكم تستخدم وحدة معالج (مثل -0293) أو تكوين وحدة معالج وذاكرة منفصل يحدد اللوحة التي يجب استهدافها أولاً.
وحدة التحكم التي تفشل في الإقلاع وتظهر إنذارًا مبكرًا لبدء التشغيل قبل تهيئة الشاشة من المحتمل أن يكون بها عطل في وحدة المعالج. وحدة التحكم التي تقلع جزئيًا ولكنها تظهر إنذارات متعلقة بالذاكرة قد يكون بها عطل في وحدة الذاكرة بدلاً من عطل في وحدة المعالج.
تمر وحدات التحكم من سلسلة i من FANUC بتسلسل بدء تشغيل محدد عند التشغيل. تعرض مصابيح LED التشخيصية على لوحة المعالج الرئيسية تسلسلًا من الرموز مع تقدم النظام خلال الاختبار الذاتي والتهيئة. يساعد فهم هذا التسلسل في عزل أعطال وحدة المعالج:
عند تطبيق الطاقة، يتم تشغيل الرموز الأولى بواسطة ذاكرة القراءة فقط (ROM) الخاصة بالتمهيد على اللوحة الرئيسية — يعمل هذا الرمز قبل أن يصبح معالج وحدة المعالج جاهزًا للعمل بالكامل، ويتحقق من الأجهزة الأساسية.
إذا توقف تسلسل LED عند رمز مبكر كان من المفترض أن يستمر مع بدء وحدة المعالج في تهيئتها، فإن وحدة المعالج تكون مشبوهة.
بمجرد أن يبدأ معالج 486 الخاص بوحدة المعالج في التنفيذ، تتقدم الرموز بشكل أسرع خلال الاختبار الذاتي للنظام.
إذا توقف التسلسل عند رمز في منتصف هذا التقدم، فإن الرمز المحدد يحدد أي فحص فرعي للنظام فشل — دليل صيانة FANUC لسلسلة i يوثق معنى كل رمز.
إذا تم تهيئة لوحة العرض ولكنها تعرض شاشة سوداء فقط أو إنذار نظام على الشاشة، فقد بدأت وحدة المعالج على الأقل ووصلت إلى نقطة يمكنها فيها إخراج بيانات العرض — مما يشير بشكل متناقض إلى مصدر عطل مختلف إذا كانت وحدة المعالج نفسها هي المشتبه بها.
س1: تظهر وحدة التحكم من سلسلة i "توقف تسلسل LED في مرحلة مبكرة" عند التشغيل ولا تصل أبدًا إلى شاشة التشغيل العادية. كيف يمكن تأكيد أن وحدة المعالج هي السبب؟
تحقق من رمز LED مقابل دليل صيانة FANUC لسلسلة i لطراز CNC المحدد. إذا أشار الرمز إلى فشل تهيئة المعالج على وجه التحديد، فإن وحدة A20B-3300-0293 تكون مشبوهة.
كاختبار عملي: إذا تم تركيب وحدة معالج معروفة بأنها جيدة من آلة عاملة مطابقة مؤقتًا وتقدم التسلسل بشكل طبيعي، فسيتم تأكيد أن الوحدة الأصلية معيبة. تحقق أيضًا من موصلات حافة الوحدة والمقبس الموجود على اللوحة الرئيسية بحثًا عن تلوث أو تلف مادي قبل استنتاج أن الوحدة نفسها قد فشلت.
س2: هل وحدة A20B-3300-0293 متوافقة مع كل من الأجيال الأجهزة 16i-A و 16i-B؟
تمتد عائلة وحدات المعالج A20B-3300 عبر أجيال متعددة من أجهزة سلسلة i. ما إذا كانت وحدة -0293 متوافقة مع كل من 16i-A و 16i-B يعتمد على اللوحة الأم المحددة وإصدار برنامج النظام. ضمن العائلة، قد ترتبط لاحقات أرقام الأجزاء المختلفة (مثل -0290، -0291، -0293، -0295) بأجيال أجهزة مختلفة أو معايير موصلات اللوحة الأم.
تحقق من التوافق مقابل قائمة أجهزة الآلة المحددة قبل الطلب.
يجب أن تسرد وثائق الآلة الكهربائية رقم جزء وحدة المعالج الدقيق المثبت في المصنع.
س3: بعد استبدال وحدة A20B-3300-0293، تقلع وحدة CNC ولكنها تظهر معالجة كتل أبطأ من ذي قبل. هل يمكن أن تكون وحدة المعالج معيبة؟
إذا أقلعت وحدة CNC وعملت ولكن معالجة الكتل تبدو بطيئة، فإن وحدة المعالج تعمل ولكن قد تكون بها مشكلة في ساعة المعالج أو ذاكرة التخزين المؤقت الخاصة بها. بشكل أكثر شيوعًا، يحدث البطء الظاهر بعد استبدال وحدة المعالج بسبب تثبيت متغير وحدة معالج مختلف يعمل بسرعة ساعة أقل أو يحتوي على ذاكرة وصول عشوائي ديناميكية أقل — تأكد من أن رقم جزء وحدة الاستبدال يطابق تمامًا الرقم الأصلي.
ضع في اعتبارك أيضًا أن ما يبدو كـ "معالجة أبطأ" بعد استبدال اللوحة قد يكون في الواقع النظام يقوم بعمليات التحقق من البيانات أو إعادة المعايرة خلال دوراته التشغيلية الأولى.
س4: هل يمكن توسيع ذاكرة الوصول العشوائي الديناميكية بسعة 16 ميجابايت في وحدة A20B-3300-0293 أو ترقيتها عن طريق إضافة وحدة ذاكرة منفصلة؟
ذاكرة الوصول العشوائي الديناميكية في وحدة A20B-3300-0293 مدمجة في وحدة المعالج نفسها ولا يمكن توسيعها بشكل مستقل.
إذا كان النظام يتطلب المزيد من ذاكرة العمل، فإن الخيار هو تثبيت وحدة معالج بسعة أعلى (واحدة تحتوي على ذاكرة وصول عشوائي ديناميكية بسعة 32 ميجابايت أو أكثر إذا كانت متاحة لمنصة CNC المحددة) أو تثبيت وحدة ذاكرة وصول عشوائي ديناميكية إضافية على لوحة المعالج الفرعية بجانب وحدة المعالج، باتباع قواعد التكوين المحددة المنشورة في دليل توصيل الأجهزة الخاص بـ FANUC لسلسلة CNC.
س5: كيف يجب تخزين وحدة A20B-3300-0293 عند الاحتفاظ بها كقطعة غيار؟
قم بتخزينها في العبوة الأصلية المضادة للكهرباء الساكنة أو كيس مضاد للكهرباء الساكنة آمن من التفريغ الكهروستاتيكي. احتفظ بها بعيدًا عن الرطوبة ودرجات الحرارة القصوى وأشعة الشمس المباشرة.
تحتوي الوحدة على معالج CMOS وشرائح ذاكرة وصول عشوائي ديناميكية حساسة للتفريغ الكهروستاتيكي — حتى التخزين القصير على أسطح غير مضادة للكهرباء الساكنة يبني شحنة يمكن أن تسبب تلفًا كامنًا. ظروف التخزين المثالية: كيس مضاد للكهرباء الساكنة محكم الإغلاق، بيئة جافة عند 10-25 درجة مئوية، بعيدًا عن مصادر المجال المغناطيسي (المحركات، المحولات)، وعدم تكديسها مع لوحات الدوائر المطبوعة العارية الأخرى بدون فصل رغوي بين اللوحات.
