| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-3900-0073 |
في FANUC i-series CNC، تحتوي وحدة التحكم على مجموعة من وحدات الذاكرة على لوحة PCB الرئيسية. كل وحدة لها نوع ودور محدد:
من (ذاكرة فلاش للقراءة فقط):يخزن برنامج نظام CNC - برنامج التشغيل الكامل الذي يقوم بوظيفة CNC. يتضمن ذلك مترجم G-code، وبرنامج الاستيفاء، وخوارزميات التحكم المؤازرة، ومنفذ PMC (السلم)، وبرنامج تشغيل العرض، وجميع برامج الخيارات. على عكس ذاكرة الوصول العشوائي العادية، يحتفظ Flash ROM بمحتواه بعد انقطاع التيار الكهربائي بدون بطارية. يمكن مسحه وإعادة برمجته، ولكن أثناء التشغيل العادي باستخدام الحاسب الآلي يكون للقراءة فقط.
سرام:يخزن البيانات الخاصة بالجهاز - المعلمات، وإزاحات الأدوات، وإحداثيات العمل، وبرامج الأجزاء، وبيانات PMC. مدعومة بالبطارية للاحتفاظ بالمحتوى خلال دورات الطاقة.
درهم:الذاكرة العاملة لوحدة المعالجة المركزية - يتم ملؤها عند بدء التشغيل من الوحدات النمطية، ويتم مسحها عند انقطاع التيار الكهربائي.

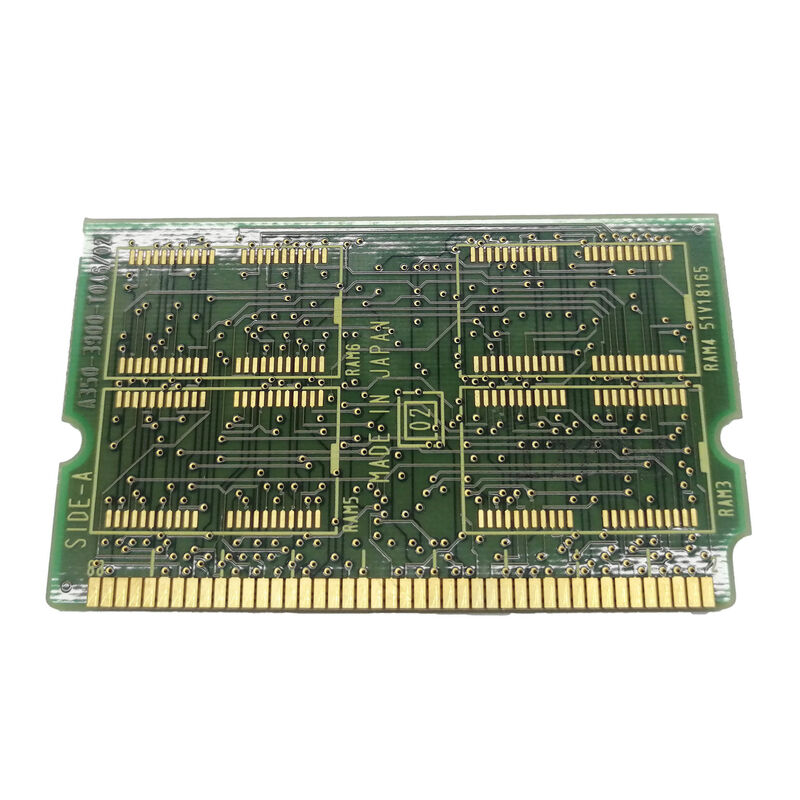

A20B-3900-0073 عبارة عن وحدة FROM - وحدة تخزين فلاش سعة 6 ميجابايت تحتوي على جميع برامج CNC التي يحتاجها النظام للعمل.
| المعلمة | قيمة |
|---|---|
| يكتب | فلاش روم (من) |
| سعة | 6 ميجابايت |
| شكل | DIMM (موصل بطاقة الحافة) |
| متناسق | 16i، 18i، 21i، باور ميت i D/H |
| تستخدم أيضا | FANUC Robotics (بديل لـ A20B-3900-0013) |
| وظيفة | تخزين برامج نظام CNC |
تغطي سلسلة A20B-3900 وحدات ذات سعات مختلفة لمنصة CNC من السلسلة i:
تستوعب سعة 6 ميجابايت صورًا أكبر لبرامج CNC - وهو برنامج مكمل للخيارات الكاملة للأنظمة ذات الإمكانات المتقدمة (حزم الخيارات المتعددة، ووظائف PMC الموسعة، وخيارات الرسومات). قد تعمل الأجهزة ذات الوظائف القياسية فقط على وحدة 2 ميجابايت أو 4 ميجابايت؛ تتطلب الأجهزة التي تحتوي على العديد من خيارات البرامج مساحة 6 ميجابايت للاحتفاظ بصورة البرنامج الكاملة.
إعادة تحميل برنامج CNC بعد فقدان البيانات:يتطور جهاز 16i CNC من التلف — إما نتيجة فشل إجراء التحديث أو تدهور الخلايا الوميضية بعد سنوات عديدة. يتم استبدال A20B-3900-0073 بوحدة نمطية جديدة، ويتم تحميل إصدار برنامج CNC الصحيح من وسائط التثبيت الأصلية. يستأنف CNC العمل باستخدام البرنامج المستعاد.
ترقية القدرات:يتطلب نظام 21i CNC الذي يشغل وحدة FROM سعة 2 ميجابايت خيارًا برمجيًا يتجاوز سعة الوحدة التي تبلغ سعتها 2 ميجابايت. يوفر البديل A20B-3900-0073 بسعة 6 ميجا بايت مساحة التخزين اللازمة لصورة البرنامج الموسعة.
Q1: هل يأتي الطراز A20B-3900-0073 محملاً مسبقًا ببرنامج CNC، أم يجب تحميل البرنامج بعد التركيب؟
يجب تحميل برنامج CNC من وسائط التثبيت الأصلية أو ملف النسخ الاحتياطي FANUC بعد التركيب. إذا لم يكن ملف إصدار البرنامج الصحيح متاحًا، فاتصل بمنشئ الأدوات الآلية أو FANUC للحصول على البرنامج المناسب.
Q2: ما هو إصدار برنامج CNC الذي يجب تحميله على البديل A20B-3900-0073؟
يعتمد إصدار البرنامج الصحيح على نظام CNC المحدد وتكوينه. يكون إصدار البرنامج المثبت مرئيًا على شاشة نظام CNC قبل استبدال FROM. لاحظ هذا الإصدار قبل الإزالة. يمكن لخدمة FANUC أو منشئ الأدوات الآلية توفير ملف البرنامج الصحيح لنوع النظام المحدد.
س3: هل يمكن لـ 6 ميجابايت A20B-3900-0073 استبدال 4 ميجابايت A20B-3900-0074 في نظام يستخدم 4 ميجابايت عادةً؟
بشكل عام، نعم - يمكن لوحدة FROM ذات السعة الأعلى أن تحل محل وحدة ذات سعة أقل في نفس المقبس إذا كانت واجهة الوحدة متوافقة. يستخدم CNC فقط القدر الذي تشغله صورة البرنامج. ومع ذلك، تأكد من التوافق من وثائق صيانة FANUC لنوع CNC المحدد قبل استبدال القدرات.
س 4: ما أسباب فشل الوحدة النمطية في أنظمة FANUC CNC؟
تتمتع خلايا Flash ROM بقدرة تحمل محدودة على الكتابة — حيث يمكن كتابة كل خلية لعدد محدود من المرات. بالنسبة للوحدات النمطية التي تخزن برامج CNC الثابتة (نادرًا ما يتم تحديثها)، يكون عدد الكتابة منخفضًا والعمر الطويل نموذجيًا. يمكن أن تؤدي زيادات الطاقة أو إجراءات التحديث غير الصحيحة إلى إتلاف البيانات دون الوصول إلى حد تحمل الكتابة للخلية. يمكن أيضًا أن يتسبب التلف المادي (تآكل الموصل، والضغط الميكانيكي الناتج عن الإدخال المتكرر) في حدوث فشل.
Q5: هل A20B-3900-0073 خاص بالجيل الأول من CNC، أم أنه يعمل مع أجهزة Series 0 أو Series 16 الأقدم؟
تم تأكيد A20B-3900-0073 للجيل الأول من CNC (16i، 18i، 21i، Power Mate i). تستخدم أجيال FANUC السابقة (Series 0-C، Series 16/18 Model B، وما إلى ذلك) تنسيقات مختلفة لوحدات الذاكرة - سلسلة A20B-2902-0xxx من الوحدات النمطية وأنواع الوحدات الأقدم الأخرى. يعد تنسيق DIMM A20B-3900-0073 خاصًا بمنصة الجيل الأول.
