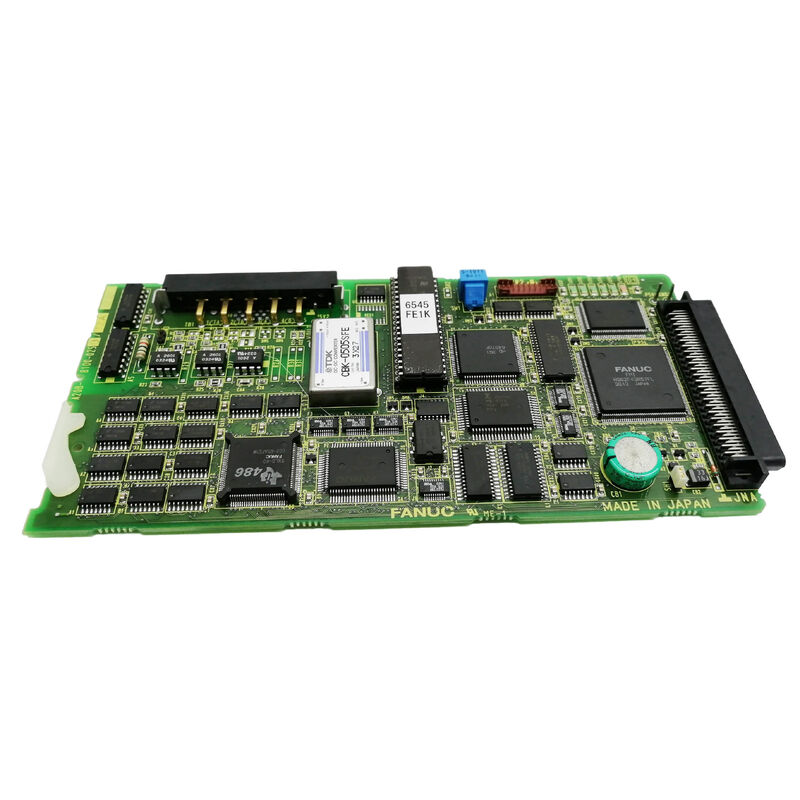

لوحة تحكم Fanuc A20B-8100-0462 A20B81000462 A2OB-81OO-O462

FANUC A20B-8100-0462

رقم الجزء:A20B-8100-0462

المصنع:شركة فانوك (اليابان)

نوع المنتج:وحدة المعالجة المركزية الرئيسية (PCB)

نظام متوافق:سلسلة FANUC 210i-A CNC

الحالة:تم إيقاف الصناعة بواسطة المصنع

نظرة عامة

A20B-8100-0462 هو لوحة الحاسوب المركزي الرئيسية المثبتة على شاشة LCD لأنظمة FANUC Series 210i-A CNC. في سلسلة A20B-8100 ، تكون لوحة الحاسوب المركزي الرئيسية هي النواة الحسابية للمتحكم.

إنه يضم المعالج المركزي، يدير الاتصالات بين جميع الأنظمة الفرعية، and integrates the interface to the LCD panel directly on the board — an integrated design that reduces cabling complexity and puts the CNC's processing power and display interface on a single assembly.

تنتمي 210i-A من FANUC إلى نهاية عالية الأداء من عائلة i-series CNC. فيما يتعلق بخط 160i/180i ، يغطي تسمية 210i أجهزة تحكم مصممة لتطبيقات متعددة المحاور المطالبة.

بنية CNC المفتوحة على هذه المنصات تدمج معالجة الكمبيوتر القياسية مع قدرة التحكم في الحركة في FANUC ، مما يتيح واجهات مشغل معقدة ،و وظائف إدارة البيانات الموسعة جنبا إلى جنب مع التحكم الدقيق في المحور والدوامة.

تم إيقاف إنتاج A20B-8100-0462. لم يعد يتم إنتاجه من قبل FANUC.

الآلات التي تستخدم أجهزة التحكم في سلسلة 210i-A التي تحتاج إلى هذه اللوحة يجب أن تشتريها من المخزون الزائد أو المعاد تجديده.

هذه الآلات لا تزال تعمل في بيئات الإنتاج على مستوى العالم الطلب على هذه اللوحة مدفوع بمعدات التشغيل ، وليس الاهتمام التاريخي.

المواصفات الرئيسية

الهندسة المعمارية المثبتة على شاشة LCD

A20B-8100-0462 ليست لوحة مثبتة على الرف بمعنى CNC التقليدي. يتم تثبيتها داخل وحدة LCD / MDI

هذا يضع وحدة المعالجة المركزية الرئيسية للجهاز مباشرة خلف شاشة العرض.

تعد أجهزة المعالجة وواجهة المشغل وحدة متكاملة واحدة. يتم تقليل خطوط الكابلات بين لوحة المشغل ومرفق CNC منفصل بشكل كبير.

كانت هذه الهندسة المعمارية هو اتجاه التصميم الذي اتبعته FANUC عبر جيل i-series.دمج وحدة المعالجة المركزية الرئيسية مع مجموعة LCD يجعل جهاز التحكم أكثر تكثيفا وتبسيط التثبيت في خزانات أدوات الآلات.

وهذا يعني أيضا أن استبدال لوحة وحدة المعالجة المركزية الرئيسية يتطلب العمل داخل وحدة LCD بدلا من في خزانة إلكترونيات منفصلة.

عندما تفشل A20B-8100-0462، يتوقف تجميع LCD/MDI عن العمل كوحدة كاملة.

قد يظل الشاشة مظلمة ، أو قد لا يتم تشغيل CNC ، أو قد لا تكون وظائف معينة متاحة اعتمادًا على طبيعة الخطأ. في جميع الحالات ، فإن مسار الإصلاح ينطوي على هذه اللوحة.

سلسلة 210i-A منصة

210i-A هي منصة CNC قادرة بنيت لعدد المحورات العالية وتكوينات الخيارات العالية.

ميزات CNC المفتوحة على هذا الجيل تسمح للبرمجيات القائمة على ويندوز بالعمل جنبا إلى جنب مع نواة التحكم في الحركة في FANUCوتطبيقات صناعة الآلات المخصصة تتشارك نفس الأجهزة مثل CNC الأساسية.

بطاقة وحدة المعالجة المركزية الرئيسية تحمل هذا الحمل المعالجة بيئة مزدوجة.

يجب أن تتعامل مع مهام CNC في الوقت الفعلي ، وتحكم في حلقات الموقع الخدمي ، والتداخل ، وتنفيذ PMC ، دون حل وسط ، مع دعم وظائف جانب جهاز الكمبيوتر في نفس الوقت.

A20B-8100-0462 تم تصميمها لهذا البيئة بالضبط.

استبدال هذه اللوحة يتطلب استعادة بيئة برمجيات CNC.

من محتويات الوحدة، ومعلمات CNC، وتكوين البرمجيات الجانب الكمبيوتر كل ما يحتاج إلى الاهتمام بعد التثبيت.وحدة FROM التي يتم توصيلها إلى اللوحة الرئيسية هي مكون منفصل تحقق من محتوياتها هي الحالية ومتوافقة قبل تشغيل بعد استبدال اللوحة.

المصدر والحالة

لأن هذه اللوحة قد توقفت عن الإنتاج فإن الإمدادات المتاحة محدودة وتقلص بمرور الوقت اللوحات في حالة جيدةتستحق الأولوية على وحدات الحالة غير المعروفة التي يتم تقديمها دون أي معلومات خدمة.

تم استخدام سلسلة A20B-8100 عبر أجيال متعددة من FANUC CNC مع أرقام خلفية مختلفة لنماذج مختلفة.

لا تستبدل لوحة من نموذج مختلف حتى لو كانت متشابهة دون تأكيد التوافق.

يحتوي 210i-A على متطلبات أجهزة محددة لا يستوفيها بالضرورة لوحات من أسر 160i-A أو 180i-A ، على الرغم من العلاقة الوثيقة بين الأسر.

الأسئلة الشائعة

السؤال 1: لا يتم تشغيل جهاز الحاسب الآلي 210i-A. الشاشة LCD مظلمة تمامًا. هل من المحتمل أن يكون الخطأ في A20B-8100-0462؟

يمكن أن تشير شاشة LCD مظلمة تمامًا عند تشغيل الكهرباء إلى فشل لوحة وحدة المعالجة المركزية الرئيسية ، أو فشل ضوء خلفي أو عاكس شاشة LCD ، أو عطل في إمدادات الطاقة أعلى النهر من اللوحة.

تحقق من ضوء الكهرباء على لوحة المشغل أولاً

إذا كانت الطاقة تصل إلى اللوحة ولكن شاشة LCD لا تزال مظلمة ولا يتم تشغيل CNC ، فإن لوحة وحدة المعالجة المركزية الرئيسية تصبح المشتبه بها الرئيسية.

اللوحة التي لديها علامات حرق مرئية أو تلف المكونات تؤكد التشخيص.

س2: بعد استبدال A20B-8100-0462، ما هو تسلسل بدء التشغيل الصحيح؟

قم بتشغيل وحدة التحكم في شاشة التشغيل (أمسك المفاتيح المناسبة أثناء تشغيل العملية محددة للنموذج). تحقق من أن وحدة FROM مثبتة بشكل صحيح وقابلة للقراءة.تحميل أو تأكيد برنامج النظامأخرج من البوت ثم استعيد معايير وبرامج الحاسب الآلي

إذا تم تكوين وظائف Open CNC PC، تحقق من هذه الإعدادات بشكل منفصل. قم بتشغيل المحاور في وضع JOG للتأكد من استجابة الخدمة قبل إعادة الآلة إلى التشغيل التلقائي.

س3: يبدو أن وحدة FROM سليمة. هل محتويات FROM تبقى على قيد الحياة عند استبدال لوحة وحدة المعالجة المركزية الرئيسية؟

أجل، وحدة FROM هي مكون مادي منفصل يُوصَل إلى اللوحة الرئيسية، ويحتفظ بمحتوياتها بغض النظر عن حالة اللوحة الرئيسية

إذا كانت وحدة FROM سليمة ومحتوياتها غير ملوثة ، فإن البرنامج الذي تحتفظ به يحمل بشكل طبيعي بعد استبدال اللوحة.

تحقق من مقاعد وحدة FROM بعناية بعد تثبيت اللوحة الرئيسية الجديدة

السؤال 4: هل A20B-8100-0462 هي نفس اللوحة المستخدمة في أنظمة FANUC 160i-A أو 180i-A؟

لا. يستخدم 210i-A لوحة وحدة المعالجة المركزية الرئيسية المحددة. تشارك طرازات سلسلة i ذات الصلة نفس عائلة لوحة A20B-8100 ولكن تستخدم أرقام خلفية مختلفة.

160i-A و 180i-A و 210i-A لديهم متطلبات أجهزة متميزة على الرغم من أوجه التشابه المعمارية. قم بتثبيت رقم الجزء الصحيح فقط لنظام 210i-A.

السؤال 5: هل يمكن إصلاح A20B-8100-0462 بدلاً من استبدالها؟

إصلاح مستوى المكونات أمر ممكن في العديد من الحالات. تشمل الأخطاء الشائعة فشل مكثفات الالكتروليتيك (شائعة بشكل خاص في اللوحات التي كانت في الخدمة لسنوات عديدة) ، ودورات البطارية المتضررة,و ذاكرة برنامج ثابت فاسدة

الألواح التي تتعرض لأضرار مادية من زيادات الطاقة أو أحداث القوس قد لا تكون مرشحين صالحين للإصلاح.

يمكن لمركز إصلاح مؤهل لديه خبرة في سلسلة FANUC i تقييم القدرة على الإصلاح بعد الفحص.
