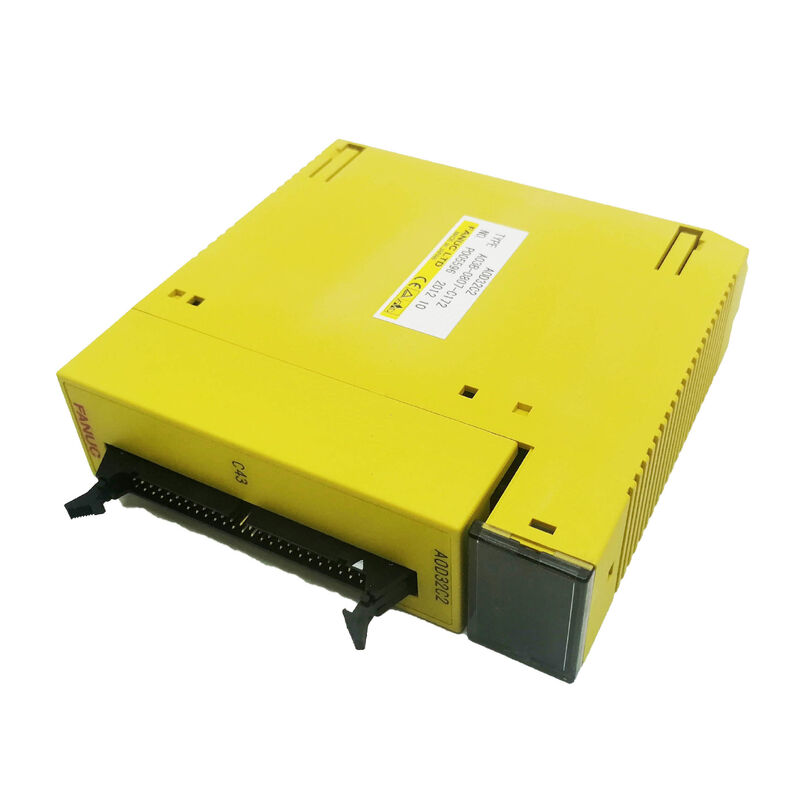

A03B-0807-C013 Fanuc مجلس إدخال/إخراج A03B0807C013 AO3B-O8O7-COI3

FANUC A03B-0807-C013 ∙ وحدات الدخول والخروج وحدة الواجهة A ∙ CNC I/O Link لسلسلة 0i / 16i / 18i

رقم الجزء:A03B-0807-C013

المصنع:شركة فانوك المحدودة (اليابان)

نوع المنتج:وحدة الواجهة الإدخالية/الإخراجية A FANUC I/O Link

عائلة المنتجات:سلسلة A03B-0807 (وحدة الدخول والخروج A)

الجهد المدخل:24VDC (± 10٪)

التواصل:FANUC وصلة الدخول والخروج

وحدة تحكم حاسوبية متوافقةسلسلة 0i و 16i و 18i والمنصات ذات الصلة

بلد المنشأ:اليابان

ما الذي يربطه

A03B-0807-C013 هي وحدة واجهة FANUC I/O Unit-A ‬ اللوحة التي تربط جهاز تحكم CNC بأجهزة I/O الميدانية من خلال الحافلة المتسلسلة FANUC I/O Link.

إنها البوابة بين جهاز تحكم الآلة وإشارات المدخلات والإخراجات الرقمية من أرضية الآلة: مفاتيح الحد، إشارات تغيير الأدوات، أوامر تشغيل الغزل، تنشيط المبرد،أقفال الأبواب، وكل شيء آخر يقرأ ويكتب برنامج PMC.

تمثل سلسلة A03B-0807 الجيل الأول من عائلة FANUC I/O Unit-A. هذه الوحدات تضع في وحدات I/O الأساسية المثبتة في الخزانة الكهربائية للآلة ،توفير واجهة الاتصال التي تعتمد عليها القاعدة ووحدات الإدخال / الإخراج المرفقة بها لتبادل البيانات مع CNC.

الاختلاف C013 هو تكوين وحدة واجهة محددة داخل هذه السلسلة. كل من C013 والمتغيرات ذات الصلة الوثيقة (C011,C012) يقدم نفس الدور الوظيفي ‬ كوحدة واجهة لقاعدة A03B-0807 ‬ مع اختلافات في الخيارات المحددة للاتصال أو الاتصال بين المتغيرات الفرعية.

ملخص تقني

الأسئلة الشائعة

س1: يظهر جهاز CNC خطأ في اتصالات وصلة I/O على قاعدة I/O التي تحتوي على A03B-0807-C013. ما هو أول شيء يجب التحقق منه؟

تحقق من اتصال كابل I/O Link في كل من منفذ JD1A / JD1B من CNC وموصول الوحدة. إن الكابل المفرغ هو السبب الأكثر شيوعاً.أيضا تحقق من إمدادات 24VDC إلى الوحدة عدم وجود أو انخفاض إمدادات يسبب الوحدة لوقف الاتصال دون توليد خطأ على الوحدة نفسها.

السؤال 2: سلسلة A03B-0807 هي جيل أقدم. هل A03B-0807-C013 قابلة للتبادل مع وحدات الجيل الحالي؟

سلسلة A03B-0807 هي الجيل الأوّل من وحدات الإدخال والإخراج A. وحدات مكافئة حالية هي في سلسلة A03B-0819، والتي تتوافق مع معايير UL/C-UL وتدعم I/O Link i.وحدات جديدة هي عموما متوافقة مع الخلفية كبدائل، ولكن A03B-0807-C013 الأصلي لا يمكن استبداله مباشرة بنظام I/O Link i فقط أحدث دون التحقق من التوافق.

س3: كم وحدة أساسية A03B-0807 يمكن توصيلها لكل قناة اتصال إدخال / إخراج؟

يمكن توصيل ما يصل إلى 16 مجموعة من عبيد الإدخال / الإخراج إلى وصلة إدخال / إخراج واحدة. يمكن توصيل ما يصل إلى 4 وحدات أساسية لكل مجموعة لتكوينات وحدة إدخال / إخراج-أ متصلة بجهاز CNC.يجب أن تبقى مجموع نقاط الإدخال والخروج عبر جميع الرقيق ضمن الحد الأقصى لعدد نقاط الإدخال والخروج في رابط الإدخال والخروج.

السؤال 4: بعد استبدال A03B-0807-C013، هل تحتاج إلى تغيير معايير PMC؟

لا. يحتفظ PMC بجميع تخصيصات عناوين الإدخال / الإخراج على لوحة تحكم CNC. تتخذ وحدة الاستبدال نفس الموقف في طوبولوجية I / O Link وتعمل بنفس عناوين الإدخال / الإخراج.ليس هناك حاجة إلى إعادة برمجة PMC لتبادل مشابه.

السؤال 5: كانت الآلة غير تعمل لعدة سنوات. يشتبه في أن A03B-0807-C013 تسبب أخطاء إدخال / إخراج بعد إعادة التشغيل. ما الذي يجب فحصه؟

التخزين الطويل يمكن أن يسبب تآكل الموصلات وتدهور المكثفات الإلكتروليتية على لوحة PCB للوحدة. فحص دبوس الموصول على الأكسدة وتنظيفها بمطهر اتصال مناسب.إذا كانت أخطاء الإدخال والإخراج متقطعة أو تعتمد على درجة الحرارة بعد فترة الاحماء، الشيخوخة الداخلية للمكثفات هي السبب المحتمل ‬ استبدال اللوحات هو الطريق العملي.
