| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A16B-2200-0950 |
رقم الجزء:A16B-2200-0950
المصنع:شركة فانوك (اليابان)
نوع المنتج:أجهزة PCB الإدخالية/الإخراجية مع قفز عالي السرعة (نوع الغبار)
سلسلة اللوحات:A16B-2200
تكوين الإدخال والخروج:104 مدخلات رقمية (DI) / 80 مخرجات رقمية (DO)
نوع الإخراج:الغرق (NPN، غرق التيار)
قفز بسرعة عالية:بما في ذلك
أنظمة متوافقة:سلسلة FANUC 16-B، F16M، F16T (F16B)
المرافق المطلوب:A20B-9001-0480 (بيع بشكل منفصل)
الحالة:تم إيقاف الصناعة بواسطة المصنع

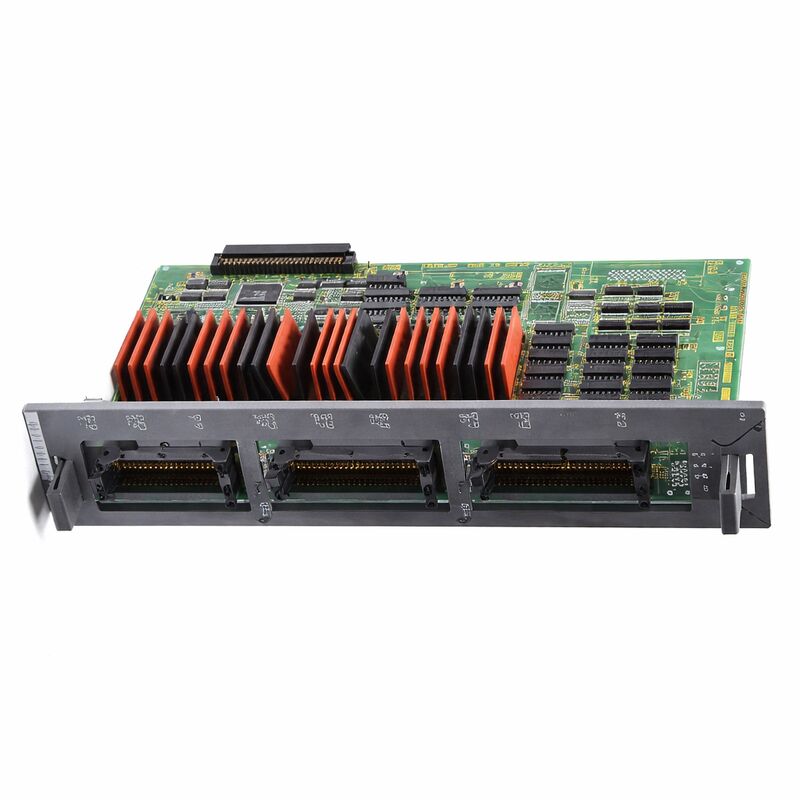

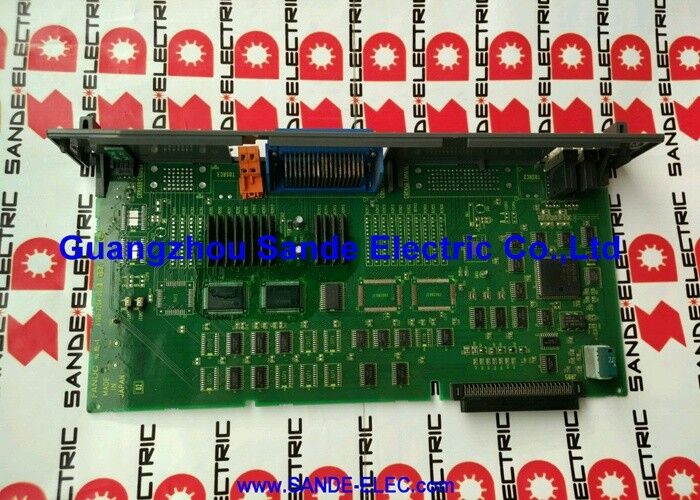

A16B-2200-0950 هي لوحة إدخال / إخراج الآلة لFANUC سلسلة 16-B CNC، وتوفير 104 مدخلات رقمية و 80 مخرجات رقمية في تكوين نوع المغسلة و بشكل حاسم،إضافة وظيفة التخطيط عالية السرعة التي تميزها عن المتغير -0955 مع قدرة إدخال / إخراج متطابقة.
إدراج الدوائر قفزة عالية السرعة يجعل هذا اللوح مطلوبة للمركبات سلسلة 16-B حيث على الجهاز استكشاف، قياس طول الأداة،أو دورات تعويض تعتمد على إشارة التخطي هي جزء من عملية التصنيع.
لاحظ أن A16B-2200-0950 لا يتضمن الوحدة المرافقة A20B-9001-0480 ، والتي مطلوبة للعمل الكامل. يجب الحصول على هذه الوحدة المرافقة بشكل منفصل.
يمكن للمنشآت التي تحتاج إلى لوحة استبدال دون الحصول على وحدة مرفقة جديدة في كثير من الأحيان إعادة استخدام A20B-9001-0480 الموجودة من الآلة التي يتم إصلاحها ،شريطة أن تكون الوحدة مؤكدة أنها تعمل.
تغطي اللوحة كامل نطاق إدخال/إخراج الجهاز الذي يتطلبه مركز التصنيع المتحكم به من السلسلة 16-B: كل مفتاح حد، جهاز استشعار القرب، تأكيد الباب المغلق،وتغذية مدخلات اختيار الوضع من خلال قنوات الدخول 104.
كل رله، مقياس، مؤشر، وأجهزة إخراج مساعدة تدفع من خلال قنوات الإخراج 80.
وبالنسبة للآلات المجهزة بأنظمة الاستكشاف، فإن مدخلات السرعة العالية توفر الواجهة الدقيقة والحرجة للوقت بين إشارة إطلاق المسبار وآلية قفل الموقف في CNC.
| المعلم | القيمة |
|---|---|
| رقم الجزء | A16B-2200-0950 |
| المصنع | شركة فانوك |
| نوع المنتج | أجهزة PCB إدخال / إخراج (غبار ، مع قفز عالي السرعة) |
| سلسلة لوحات | A16B-2200 |
| المدخلات الرقمية (DI) | 104 |
| المخرجات الرقمية (DO) | 80 |
| نوع الإخراج | الغرق (NPN / الغرق الحالي) |
| قفز عالي السرعة | بما في ذلك |
| رفيق مطلوب | A20B-9001-0480 (غير مدرج) |
| الجهد في الحقل | 24 فولت DC |
| CNC متوافق | السلسلة 16-B، F16M، F16T (F16B) |
| الأصل | اليابان |
| درجة حرارة العمل | 0 °C 55 °C |
| الوضع | تم إيقاف الصناعة بواسطة المصنع |
| الحالة المتاحة | جديد (فائض) / تم تجديده / تم إصلاحه |
مدخلات PMC العادية على أي لوحة FANUC I/O لديها فترة تأخر الاستجابة التي يتم تحديدها من خلال وقت دورة مسح I/O.يقوم PMC بمسح عناوين الإدخال بشكل دوري ، ويتحقق من حالة كل مدخل خلال كل مرور في المسح.
هناك تأخير بين عندما يغير مدخل المجال حالة و عندما يقرأ PMC التغيير لأول مرة.
بالنسبة لمعظم وظائف الآلة، هذا التأخير غير مهم: مفتاح مغلق الباب،أو زر بدء دورة يمكن أن تتحمل جميع وقت دورة مسح PMC دون أي تأثير مرئي على تشغيل الآلة.
مدخل skip high-speed مختلف من الناحية المعمارية. عندما يتم استقبال إشارة على مدخل skip high-speed ، لا تنتظر اللوحة دورة مسح PMC. بدلاً من ذلك ،اللوحة تولد على الفور انقطاعا في الأجهزة إلى CNC.
يلتقط CNC (يقفل) مواقع المحور الحالية في تلك اللحظة قبل أن يتم معالجة تغيير الإشارة بالكامل بواسطة البرنامج.النتيجة هي قياس الموقف الذي يعكس حيث كانت المحاور في اللحظة إشارة القفز أطلقت، وليس حيث كانوا بعد بضعة ميلي ثانية عندما قراءة البرنامج للمرة الأولى المدخلات.
هذا التقاط الموقع من خلال الأجهزة أمر ضروري لتحديد دقة المسبار
يتم تشغيل مسبار يتم تشغيله باللمس يتحرك بمعدل تغذية في سطح قطعة العمل في نقطة هندسية محددة على السطح.
إدخال skip يلتقط مواقع المحور في لحظة الإطلاق تلك.
يستخدم جهاز CNC هذه المواقف المغلقة لتحديد إحداثيات نقطة اتصال المسبار بدقة عالية.
إذا تأخر الاستجابة بدورة مسح كاملة PMC، فإن المحور قد تحرك خلال التأخير، وسيتم تحويل الإحداثيات التي تم التقاطها بشكل منهجي من نقطة الاتصال الحقيقية.
The Series 16-B CNC — marketed under the F16M and F16T designations for machining centre and turning centre applications respectively — was widely deployed in high-precision machine tool installations of its era.
تم تجهيز العديد من هذه الآلات بأنظمة قياس داخل الجهاز: مسبار لمس مثبت على المسامير لقياس قطعة العمل ومسبار تحديد الأدوات لقياس طول الأداة تلقائيًا.
وتعتبر أنظمة القياس هذه شائعة في مجال الطيران والفضاء والسيارات وتطبيقات القالب والغسالة الدقيقة، حيث يكون القياس أثناء العملية جزءًا من استراتيجية التصنيع بدلاً من التفكير لاحقاً.
الدوائر العالية السرعة لـ A16B-2200-0950 تمكن هذه الدورات القياسية.
بدونها، سيقوم المسبار بتشغيل ولكن التقاط الموقف سيكون غير دقيق، مما يجعل نتائج القياس غير موثوق بها.
بالنسبة للآلات المستخدمة في التصنيع الدقيق حيث دورات الاستكشاف ضرورية، يجب أن تضم لوحة استبدال وظيفة قفز عالية السرعة.
استبدال A16B-2200-0950 بـ -0955 (الذي يفتقر إلى قفزة عالية السرعة) من شأنه القضاء على قدرة الاستكشاف ، حتى لو استمرت وظائف الإدخال / الإخراج الأخرى للآلة بشكل طبيعي.
وبالإضافة إلى وظيفة قفز عالية السرعة، تدعم A16B-2200-0950 104/80 قدرة الإدخال / الإخراج متطلبات الإدخال / الإخراج الكاملة للآلة التي يتم التحكم بها من السلسلة 16-B.104 مدخلات تستوعب جهاز الاستشعار الكامل والتحويل تكملة.
المخرجات الـ 80 تغطي جميع محركات الآلة المتحكم بها
يحدد تسمية مخرج نوع المغسلة اتفاقية الأسلاك. تسحب مخرجات المغسلة محطة الإخراج إلى 0 فولت عند نشاطها.
تتصل أجهزة الميدان من رصيف إمدادات 24 فولت إلى محطة الإخراج ، لذلك يقوم الجهاز بتشغيل التيار عندما يكون الإخراج نشطًا.
يتبع سلك أداة الماكينة للآلات من السلسلة 16-B التي تستخدم لوحة -0950 هذا الاتفاقية في جميع قنوات الإخراج 80.
يجب أن تحتفظ كل لوحة استبدال بنفس تسمية نوع المغسلة.
س1: أصبحت دورات المسح في الجهاز غير دقيقة. تظهر القياسات المتكررة لنفس الميزة انتشارًا مفرطًا. اختبار أجهزة المسح والقلم صحيحًا.هل يمكن أن يكون A16B-2200-0950 هو السبب?
زيادة الانتشار في قياس المسبار دون أخطاء في الأجهزة تشير إلى مشكلة في آلية التقاط الموقف.
يجب أن يؤدي إدخال السرعة العالية إلى ضبط الموقع بواسطة الأجهزة في غضون ميكرو ثانية من اتصال المسبار.
إذا كانت الدائرة الدخلية للوحة متدهورة زيادة في وقت الاستجابة ، الضوضاء على إشارة الدخول ،أو فشل في التقاط المتقطع كل دورة قياس تلتقط المواقع مع فترة تأخير مختلفة، مما ينتج الانتشار الملاحظ.
اختبر وقت استجابة إشارة التخطي إذا كانت معدات القياس متاحة، أو استبدل اللوحة بمكافئ وظيفي مؤكد.
س2: ماذا يحدث إذا تم تثبيت لوحة استبدال بدون قفزة عالية السرعة (مثل -0955) في آلة تتطلب A16B-2200-0950؟
ستعمل اللوحة غير المفارقة على جميع المدخلات 104 والمخرجات 80 بشكل طبيعي. وظائف إدخال/إخراج الآلة، مفاتيح الحد، المولدات الكهربائية، المؤشرات، اختيارات الوضعإدخال السرعة العالية لن يعمل.
أي دورة قفز G31 أو ماكرو قياس تعتمد على مدخل قفز عالية السرعة ستنتج نتائج غير موثوق بها ، حيث سيعود التقاط الموقف إلى توقيت البرنامج مع فترة تأخيره المرتبطة به.
بالنسبة للآلات التي تستخدم دورات الاستكشاف في عملية إنتاجها، هذا هو خسارة وظيفية غير مقبولة.
س3: لم تعد الوحدة المرافقة A20B-9001-0480 قيد الاستخدام ولكن يتم استبدال لوحة A16B-2200-0950. هل يجب استبدال الوحدة المرافقة أيضًا؟
إذا كان A20B-9001-0480 الحالي يعمل ، فيمكن عادةً إعادة استخدامه مع لوحة A16B-2200-0950 البديلة.
توفر الوحدة المرافقة وظائف تدعم لوحة الإدخال / الإخراج الرئيسية ، وإذا كانت تلك الوظائف تعمل بشكل صحيح قبل فشل اللوحة ، فمن المرجح أن تكون الوحدة نفسها غير مذنبة.
فحص الوحدة بصريًا وفحص جهات الاتصال قبل إعادة تثبيتها مع اللوحة الجديدة.
السؤال 4: كيف يتم توصيل مدخل القفز عالي السرعة بشكل مادي بنظام المسبار؟
إشارة إطلاق المسبار من وحدة واجهة المسبار للآلة تتصل بمحطات إدخال القفز المخصصة على A16B-2200-0950
يتم وصف التسميات الدقيقة للمحطات في دليل الاتصال من سلسلة 16-B.
وحدة واجهة المسبار تحول إشارة الاتصال الكهربائي للمسبار (أو الزناد البصري / الراديو) إلى إشارة مستوى المنطق متوافقة مع مدخل القفز.
الحماية الصحيحة وتوجيه كابل إشارة التخطيط مهمة الدخول هو حساس، والضوضاء على الإشارة يمكن أن يسبب إطلاق مبكر.
س5: تم إيقاف إنتاج A16B-2200-0950. ما مدى موثوقية إمدادات السوق اللاحقة لهذا المتغير المحدد؟
تم تثبيت منصة السلسلة 16-B على نطاق واسع في تطبيقات التصنيع الدقيق ،و -0950 مع قفزة عالية السرعة كان خيار تشكيل شائع للآلات في الصناعات حيث كان الاستكشاف القياسية.
سلسلة التوريد في سوق ما بعد التسليم - لوحات الفائض المختبرة والوحدات التي تم تجديدها بشكل احترافي وخدمات إصلاح المكونات - لا تزال نشطة لهذا المتغير.
عند التسوق، تأكد على وجه التحديد أن وظيفة قفز السرعة العالية قد تم اختبارها كجزء من التحقق الوظيفي للمجلس.
لوحة التي تجتاز اختبار الإدخال والإخراج العام ولكن لديها دائرة تخطي متدهورة ستبدو وظيفية حتى تكشف دورة الاستكشاف عن المشكلة.
