| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A16B-2200-0955 |
رقم القطعة: A16B-2200-0955
الشركة المصنعة: FANUC Corporation (اليابان)
نوع المنتج: لوحة إدخال/إخراج للآلة (نوع غاطس)
سلسلة اللوحة: A16B-2200
تكوين الإدخال/الإخراج: 104 مدخل رقمي (DI) / 80 مخرج رقمي (DO)
نوع المخرج: غاطس (NPN، غاطس تيار)
تخطي عالي السرعة: غير متضمن
الأنظمة المتوافقة: FANUC Series 16, 18 CNC

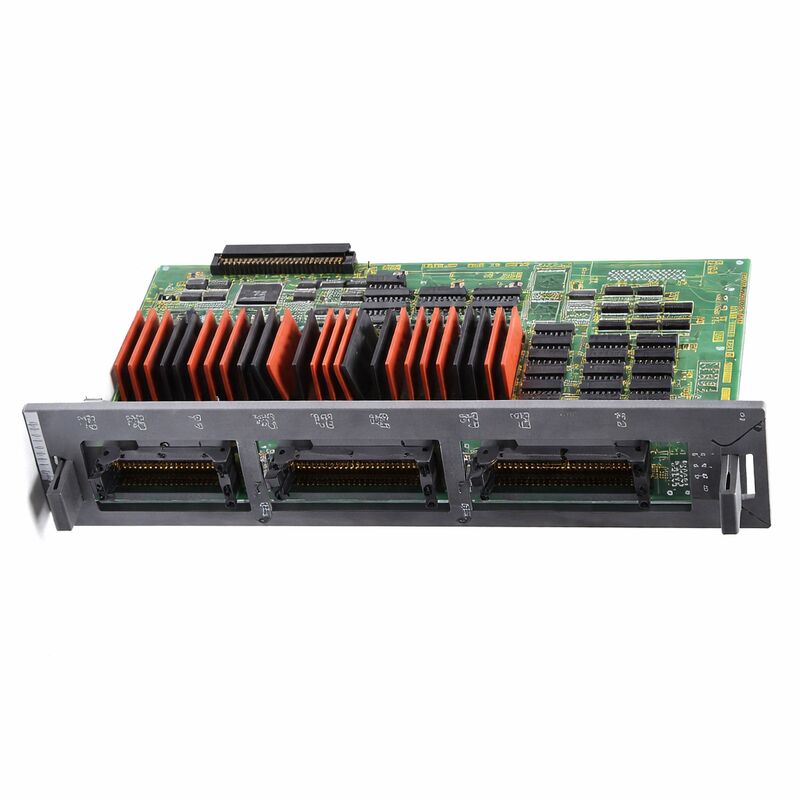

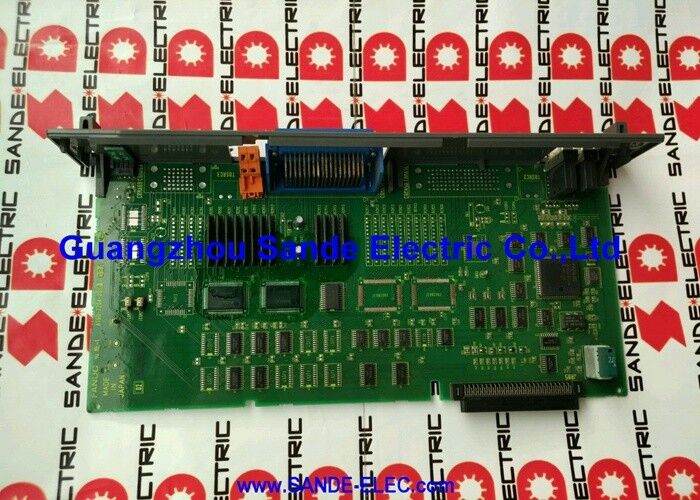

A16B-2200-0955 هي لوحة إدخال/إخراج للآلة ذات سعة عالية لوحدات تحكم FANUC Series 16 و 18 CNC، توفر 104 مدخل رقمي و 80 مخرج رقمي في تكوين مخرج من النوع الغاطس بدون وظيفة التخطي عالي السرعة.
إنها الواجهة المادية بين منطق PMC لوحدة التحكم CNC والأجهزة الكهربائية لأداة الآلة — كل مستشعر ومفتاح ومشغل يستخدمه نظام الأتمتة الخاص بالآلة يتصل بهذه اللوحة أو من خلالها.
مقارنة بـ A16B-2200-0956 (التي توفر 72 مخرج رقمي)، تضيف A16B-2200-0955 8 قنوات إخراج إضافية، ليصل الإجمالي إلى 80.
هذه السعة الإضافية تجعلها مناسبة بشكل أفضل للآلات ذات المخرجات الأكثر تحكمًا — الآلات التي لم يكن فيها عدد المخرجات الأصلي 72 كافيًا.
يمكن استيعاب المزيد من ملفات المرحلات، وصمامات الملف اللولبي، ومصابيح المؤشرات، أو موصلات المحركات المساعدة ضمن نفس شكل اللوحة.
يتم تنظيم قنوات الإدخال الـ 104 وقنوات الإخراج الـ 80 في مجموعات وتعيينها إلى نطاقات عناوين إدخال/إخراج PMC محددة.
يقرأ برنامج سلم PMC عناوين الإدخال لمعرفة حالة الآلة ويكتب عناوين الإخراج لإصدار أوامر لأفعال الآلة.
تجعل هذه اللوحة العناوين المنطقية حقيقية: عندما يقرأ عنوان الإدخال 1، فهذا يعني أن مستشعر المجال أو المفتاح المقابل قد أكد إشارته؛ عندما يتم كتابة عنوان الإخراج إلى 1، يتم تشغيل ترانزستور الإخراج المقابل وتشغيل الحمل المتصل به.
| المعلمة | القيمة |
|---|---|
| رقم القطعة | A16B-2200-0955 |
| الشركة المصنعة | FANUC Corporation |
| نوع المنتج | لوحة إدخال/إخراج للآلة |
| سلسلة اللوحة | A16B-2200 |
| مدخلات رقمية (DI) | 104 |
| مخرجات رقمية (DO) | 80 |
| نوع المخرج | غاطس (NPN / غاطس تيار) |
| تخطي عالي السرعة | غير متضمن |
| جهد المجال | 24 فولت تيار مستمر |
| CNC متوافق | FANUC Series 16, 18 |
| المنشأ | اليابان |
| درجة حرارة التشغيل | 0 – 55 درجة مئوية |
| درجة حرارة التخزين | −20 – 60 درجة مئوية |
| الحالة المتاحة | جديد (فائض) / مجدد / مُصلح |
يمكن لأداة الآلة ذات الأتمتة الكاملة — تغيير الأدوات التلقائي، تغيير المنصات، تثبيت قطعة العمل، أنظمة التبريد، ناقل الرقائق، الأبواب المنزلقة، والعديد من أقفال الأمان — أن تتراكم بسهولة 80 أو أكثر من إشارات الإدخال المنفصلة التي يحتاج PMC إلى مراقبتها.
مفاتيح الحد تؤكد مواضع المحاور. مفاتيح الضغط تؤكد الضغط الهيدروليكي. مفاتيح القصب تؤكد مواضع مجلة الأدوات.
مفاتيح إغلاق الباب تغذي سلسلة قفل الأمان. مستشعرات القرب تعد دورات البكرة أو تكتشف وجود قطعة العمل.
كل واحد من هذه هو قناة إدخال منفصلة على A16B-2200-0955.
توفر مداخل اللوحة الـ 104 سعة لهذا المستوى من تعقيد الآلة مع مساحة للتوسع.
يتم تجميع المداخل لمشاركة مراجع 0V مشتركة، مما يحدد كيفية تنظيم الأسلاك الميدانية.
الحفاظ على التجميع الصحيح عند إعادة الأسلاك أو استبدال اللوحة أمر ضروري — خلط المراجع المشتركة عبر مجموعات الإدخال يمكن أن يسبب تداخلًا بين المداخل وقراءات إشارة زائفة.
تقوم قنوات الإخراج الـ 80 على A16B-2200-0955 بتشغيل مشغلات الآلة. كل مخرج هو مفتاح ترانزستور. عندما يأمر PMC بتشغيله، يقوم الترانزستور بالتوصيل ويكمل الدائرة عبر الجهاز المتصل.
تحدد سعة تيار المخرج ما يمكنه تشغيله مباشرة.
ضمن تيار المخرج المقنن للوحة، يمكن تشغيل الأجهزة مباشرة. الأجهزة ذات التيار الأعلى — الملفات اللولبية الكبيرة، بادئات المحركات — تتطلب مرحلًا وسيطًا مقننًا لتيار الحمل.
حماية المخرج مهمة في التطبيقات الميدانية. الأحمال الاستقرائية — صمامات الملف اللولبي، ملفات المرحلات — تولد ارتفاعات في الجهد عند إيقاف تشغيلها.
يمكن لهذه الارتفاعات أن تتلف ترانزستور المخرج إذا لم يتم قمعها. الصمامات العكسية عبر الأحمال الاستقرائية، المتصلة بحيث توصل فقط أثناء الارتفاع، هي ممارسة قياسية.
الآلة التي تفجر قنوات الإخراج بشكل متكرر غالبًا ما تفتقر إلى حماية عكسية كافية على أحمالها الاستقرائية.
تقدم سلسلة A16B-2200 لوحات إدخال/إخراج في تكوينات مختلفة لتناسب متطلبات الآلات المختلفة.
الاختلافات الرئيسية هي عدد المخرجات، نوع المخرج (غاطس أو مصدر)، ووجود أو عدم وجود وظيفة التخطي عالي السرعة.
يقدم الإصدار -0955 مخرجًا غاطسًا مع 80 مخرج رقمي، بينما يقدم الإصدار -0956 المجاور مخرجًا غاطسًا مع 72 مخرج رقمي. يضيف الإصدار -0950 تخطيًا عالي السرعة إلى تكوين الغاطس 104/80.
الإصدار -0986 هو المكافئ من نوع المصدر للإصدار -0956 (72 مخرج رقمي، بدون تخطي).
فهم مصفوفة المتغيرات هذه ضروري عند البحث عن بديل.
فقط المتغير الصحيح تمامًا سيعمل بشكل صحيح في الآلة الأصلية. يجب أن يتطابق عدد الإدخال/الإخراج (وإلا تفقد بعض وظائف الآلة اتصالات PMC الخاصة بها)، ويجب أن يتطابق نوع المخرج (غاطس/مصدر)، ويجب أن تتطابق وظيفة التخطي مع المتطلبات الوظيفية للآلة.
س1: بعد فترة صيانة تم فيها إيقاف تشغيل الآلة لمدة أسبوعين، فشلت عدة قنوات إخراج كانت تعمل من قبل في تنشيط أحمالها. يُظهر PMC أن العناوين تم إصدار أوامر لها. ماذا حدث؟
لا تسبب انقطاعات الطاقة لمدة أسبوعين عادةً تلفًا للوحة بحد ذاتها.
السبب الأكثر احتمالاً للمخرجات التي كانت جيدة سابقًا ولكنها تفشل الآن هو مشكلة ميكانيكية في الأسلاك الميدانية — موصلات ارتخت أثناء أعمال الصيانة، أو فشل جهاز ميداني بشكل مستقل.
تتبع المخرجات التي لا تعمل إلى اتصالاتها الميدانية. تحقق من كل اتصال والجهاز الميداني نفسه.
إذا كانت الأسلاك والأجهزة الميدانية تعمل بشكل جيد ويؤكد PMC أن العنوان تم إصدار أمر له، فقد فشلت قناة الإخراج الخاصة باللوحة — ربما بالصدفة خلال فترة الصيانة.
س2: تم تعديل سلم PMC الخاص بالآلة مؤخرًا لاستخدام بعض عناوين الإدخال/الإخراج التي لم يتم استخدامها سابقًا. العناوين الجديدة لا تستجيب. كل الإدخال/الإخراج الآخر يعمل بشكل طبيعي. هل هذا عطل في اللوحة؟
العناوين المعينة حديثًا التي لا تستجيب هي على الأرجح مشكلة في المعلمات أو تكوين السلم أكثر من كونها عطلًا في اللوحة.
تتطلب وحدات تحكم FANUC CNC تعيين وتمكين عناوين الإدخال/الإخراج في معلمات PMC قبل أن تصبح وظيفية.
تأكد من أن معلمات إدخال/إخراج PMC تتضمن العناوين الجديدة وأنها معينة إلى الموصل المادي الصحيح على A16B-2200-0955.
تتوافق قنوات الإدخال/الإخراج المادية للوحة مع نطاقات عناوين محددة في المعلمات.
س3: تولد الآلة إنذار "خطأ في رابط الإدخال/الإخراج" بشكل متقطع. يظهر بشكل متكرر أثناء دورات القطع الثقيلة أكثر من أوقات الخمول أو القطع الخفيف. ما هو السبب المحتمل؟
أخطاء رابط الإدخال/الإخراج التي تتزامن مع القطع الثقيل تشير إلى أن الضوضاء الكهربائية تتداخل مع اتصالات رابط الإدخال/الإخراج.
أثناء القطع الثقيل، تزداد تيارات المحركات، وترددات تبديل المحركات، والاهتزازات الميكانيكية.
تولد هذه المزيد من الضوضاء الكهربائية في خزانة الآلة. افحص كابل رابط الإدخال/الإخراج — مساره، درعه، وتلامسات الموصل.
الكابل الذي يشارك قناة مع كابلات الطاقة، أو درع غير مؤرض بشكل صحيح عند كلا الطرفين، سيلتقط المزيد من الضوضاء أثناء دورات القطع عالية الطاقة.
س4: تظهر مجموعة كاملة من 16 أو 32 مدخلًا نشطة في وقت واحد بغض النظر عن حالة الجهاز الميداني. مجموعات الإدخال الأخرى طبيعية. ماذا يشير هذا النمط؟
قراءة مجموعة إدخال كاملة نشطة بغض النظر عن حالة المجال تشير بقوة إلى أن المرجع المشترك لهذه المجموعة قد تم توصيله بالجهد الموجب في مكان ما في الأسلاك الميدانية. تشترك المداخل في مجموعة في مرجع 0V مشترك.
إذا تم توصيل هذا المرجع المشترك بـ 24 فولت بسبب خطأ في الأسلاك، فستظهر جميع المداخل في المجموعة نشطة.
افصل الموصل الميداني للمجموعة المتأثرة واختبر ما إذا كانت المشكلة لا تزال قائمة — إذا كانت جميع المداخل في المجموعة غير نشطة عند فصل المجال، فإن الخطأ في الأسلاك الميدانية، وليس في اللوحة.
س5: عند مقارنة A16B-2200-0955 و A16B-2200-0956، يحتوي الإصدار -0955 على 80 مخرجًا مقابل 72. ما هو التأثير العملي عند استبدال أحدهما بالآخر؟
إذا كانت اللوحة الأصلية تحتوي على 80 مخرجًا وتم استبدالها بلوحة تحتوي على 72 مخرجًا، فإن المخرجات الثمانية التي كانت متصلة بالقنوات 73-80 على اللوحة الأصلية لن يكون لها مخرج مقابل على البديل.
سيتم تعطيل وظائف الآلة هذه بشكل دائم ولن يتم تشغيل أجهزتها الميدانية.
على العكس من ذلك، إذا كانت اللوحة الأصلية تحتوي على 72 مخرجًا وتم تثبيت بديل يحتوي على 80 مخرجًا، فإن القنوات الثمانية الإضافية غير مستخدمة ولكنها لا تسبب أي ضرر.
طابق دائمًا عدد المخرجات للوحة الأصلية تمامًا لتجنب فقدان وظائف الآلة.
