| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A16B-2200-0957 |
عندما يحتاج نظام التحكم إلى بنية مدخلات ومخرجات رقمية محددة ، فإن لوحة الإدخال / الإخراج هي واحدة من أول اللوحات التي يجب أن تتطابق تمامًا.

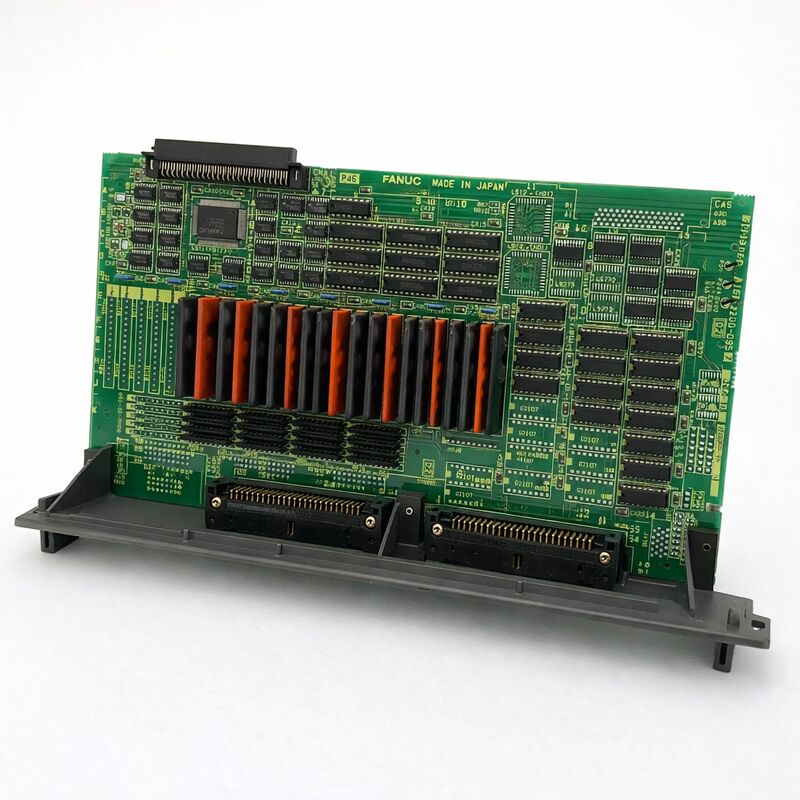

فانوك A16B-2200-0957 هولوحة الدخول والخروجتم تكوينها ل80 مدخلات رقمية و 56 مخرجات رقمية، بنيت فينوع المغسلة، ومحددةبدون قفزة عالية السرعةلـ16/18 نموذج Aاستخدام التحكم.
كما يوصف بأنهلوحة الدخول والخروج F16/18وتظهر على أنظمة 16-A مثلFS 16-MA، إلى جانببطاقة A16B-2200-0900 CPUوA16B-1212-0470في مثال واحد موثق للأجهزة.
لأن عدد الإدخال والخروج ونوع الواجهة محددة بوضوح لهذا النموذج،إنه خيار بديل عملي عندما تستخدم الآلة بالفعل نفس تخطيط المغسلة 80/56 ولا تتطلب خيار قفز عالية السرعة.
هذا يجعل الجزء مناسب بشكل خاص لاستبدال اللوحة باللوح في خزانات التحكم 16/18-A.
| المعلم | القيمة |
|---|---|
| العلامة التجارية | فانوك |
| رقم الجزء | A16B-2200-0957 |
| رقم الطراز | A16B22000957 |
| نوع اللوحة | لوحة الدخول والخروج |
| عدد المدخلات | 80 دي |
| عدد المخرجات | 56 DO |
| نوع الإشارة | المغسلة |
| قفزة عالية السرعة | بدون قفزة عالية السرعة |
| عائلة التحكم | 16/18 النموذج A |
| مثال مرجع النظام | FS 16-MA |
A16B-2200-0957 تستخدم في أنظمة FANUC CNC حيث تتطلب التحكمالهيكل الرقمي لـ 80/56إنه ملائم بشكل طبيعياستبدال أجهزة الإدخال والإخراج,إصلاح نظام التحكم على مستوى الخزانة، وصيانة أنظمة 16/18-Aحيث يجب أن يبقى تخطيط المدخلات والمخرجات دون تغيير.
نظرًا لأن هذه اللوحة هي تصميم من نوع المغسلة ولا تتضمن وظيفة قفز عالية السرعة ، فمن الأفضل أن تتطابق مع الآلات التي تم بناؤها بالفعل حول هذا التكوين الدقيق لإدخال وإخراج.
هذه اللوحة لها معنى عندما تعتمد الآلة بالفعل على نفس80 DI / 56 DO المغسلةالتكوين والهدف هو استعادة بنية الإدخال / الإخراج الأصلية دون إعادة تصميم منطق الحجرة.
مزيج من عدد المدخلات / المخرجات المحدد ، 16/18-A مناسبة ، ولا توجد تخطيط قفزة عالية السرعة يجعل من السهل مطابقة بدقة أكثر من PCB عامة إدخال / خروج.
س1: ما نوع اللوحة A16B-2200-0957؟
إنهلوحة الدخول والخروجلـF16/18أجهزة التحكم، تم تكوينها على النحو80 DI / 56 DO,نوع المغسلة، وبدون قفزة عالية السرعة.
س2: ما وظيفة هذه اللوحة في النظام؟
دورها هو إدارة الآلاتواجهة الدخول والخروج الرقميةمن حيث النظام، فإنه يجلس بين إشارات جهاز التحكم ومستوى الحقل، باستخدام80 مدخل / 56 مخرجتخطيط لمعالجة الإدخال والإخراج داخل أنظمة التحكم 16/18-A المتوافقة.
س3: ما الذي يجب التحقق منه عند اختيار A16B-2200-0957؟
تحقق منرقم الجزء،عدد الإدخالات والإخراجات،نوع الإشارة، وما إذا كانت الآلة تتطلبقفز عالي السرعةهذا النموذج مرتبط بشكل خاص80 DI / 56 DO,نوع المغسلة، وبدون قفزة عالية السرعة، لذلك يجب أن تتطابق النقاط الثلاثة مع التحكم المثبت.16/18 نموذج Aأنظمة.
س4: كيف يجب فهم المواصفات الرئيسية؟
80 DI / 56 DOيحدد قدرة الإشارة على اللوحةالمغسلةيحدد أسلوب الإدخال / الإخراج، وبدون قفزة عالية السرعةيفرضه من اللوحات ذات الصلة التي تتضمن هذا الخيار. هذه هي المعرفات الحرجة للاختيار ، وليس التفاصيل البسيطة.
س5: كيف يجب تشخيص الأخطاء قبل استبدال هذه اللوحة؟
التشخيص العملي يبدأ بفصلمشاكل إشارة المجالمنأخطاء الإدخال والإخراج على مستوى اللوحةإذا فشلت مدخلات أو مخرجات آلة متعددة في نمط يتماشى مع وظيفة إدخال / إخراج اللوحة ، وتم بالفعل فحص الأسلاك الميدانية ، يصبح لوحة إدخال / إخراج نقطة خطأ أكثر احتمالا.
