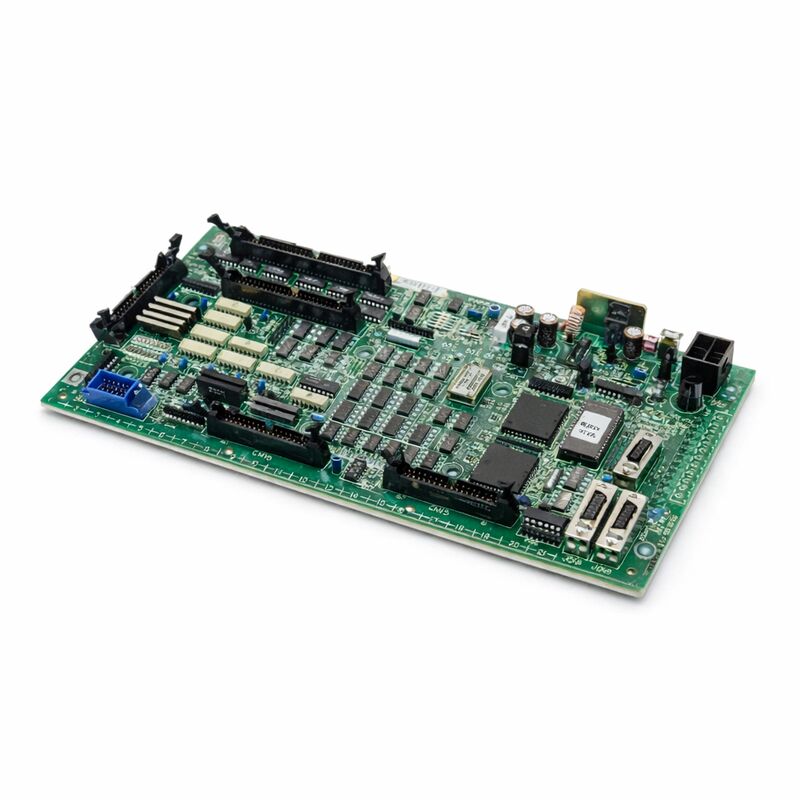

لوحة واجهة لوحة مشغلي FANUC A16B-2201-0110 A16B22010110 A16B-22O1-O11O

FANUC A16B-2201-0110 | لوحة المشغل لوحة I/O — السلسلة 16i / 18i / 21i (F16M/T)، منشأ ياباني

رقم القطعة: A16B-2201-0110

الشركة المصنعة: FANUC Corporation (اليابان)

نوع المنتج: لوحة المشغل لوحة I/O (واجهة لوحة الماكينة)

سلسلة اللوحة: A16B-2201

الأنظمة المتوافقة: FANUC Series 16i, 18i, 21i (F16M/T)

الوصف: وحدة واجهة لوحة المشغل للماكينة

نظرة عامة

إن A16B-2201-0110 هي لوحة I/O الخاصة بلوحة المشغل لوحدات التحكم CNC من سلسلة FANUC 16i و 18i و 21i — وتحديداً لتكوينات لوحة المشغل للماكينة F16M و F16T. هذه اللوحة هي الجسر المادي والإلكتروني بين أجهزة لوحة مشغل الماكينة ومنطق PMC (وحدة تحكم الماكينة القابلة للبرمجة) لوحدة التحكم CNC. كل ضغطة زر، واختيار مفتاح، ومصباح مؤشر على لوحة مشغل الماكينة تمر عبر هذه اللوحة.

لوحة المشغل هي المكان الذي يلتقي فيه الإنسان بالآلة.

مقابض التحكم في معدل التغذية، ومفاتيح اختيار الوضع، وأزرار تحريك المحاور، وبدء الدورة، وتوقف التغذية، والكتلة الواحدة — كل هذه الضوابط المادية موصلة بلوحة I/O الخاصة بلوحة المشغل.

تستقبل اللوحة الإشارات الكهربائية من هذه الضوابط، وتحولها إلى حالات رقمية، وتقدمها إلى PMC من خلال واجهة I/O الخاصة بها.

في الاتجاه العكسي، يتدفق منطق الإخراج الخاص بـ PMC — الذي يشغل مصابيح المؤشر وشاشات الحالة الخاصة باللوحة — خارجًا عبر هذه اللوحة إلى دوائر المصابيح المادية.

بدون لوحة A16B-2201-0110 تعمل بشكل صحيح، تصبح لوحة مشغل الماكينة غير قابلة للتشغيل.

قد تستمر وحدة التحكم CNC في العمل داخليًا، لكن المشغل يفقد القدرة على التحكم في الماكينة من خلال اللوحة.

وبنفس الأهمية، فإن مدخلات اللوحة الهامة مثل زر الإيقاف الطارئ ووظيفة إيقاف التغذية تمر عبر هذه اللوحة — يمكن أن تؤثر لوحة I/O معطلة على قدرة الماكينة على الاستجابة لأوامر سلامة المشغل من خلال اللوحة.

المواصفات الرئيسية

لوحة I/O — طبقة الواجهة المادية

تشغل لوحة I/O الخاصة بلوحة المشغل موقعًا معماريًا محددًا في نظام CNC. تتعامل لوحة CPU الرئيسية لوحدة التحكم CNC مع تنفيذ البرامج واستيفاء الحركة. تقوم PMC بتنفيذ منطق السلم الخاص بالماكينة.

تتعامل لوحة I/O الخاصة باللوحة مع الواجهة الكهربائية للعالم المادي للوحة الماكينة.

تحتوي لوحات الماكينات على عشرات أو مئات من أزرار الضغط الفردية، ومفاتيح المفاتيح، ومفاتيح الاختيار، ومصابيح المؤشر.

كل واحد من هذه هو دائرة كهربائية منفصلة مع أسلاكها الخاصة. بدون بنية الإدخال/الإخراج المنظمة للوحة I/O الخاصة باللوحة، ستحتاج كل من هذه الدوائر إلى اتصالات مباشرة وفردية بدوائر المنطق الخاصة بوحدة التحكم CNC — وهو ترتيب غير عملي من حيث حصانة الضوضاء، وتعقيد الأسلاك، والمسافة.

تحل لوحة I/O الخاصة باللوحة هذه المشكلة عن طريق تركيز أسلاك اللوحة في واجهة منظمة ومكيفة.

توفر دوائر الإدخال الخاصة باللوحة عزلًا بصريًا بين أسلاك لوحة 24 فولت تيار مستمر من جانب المجال ودوائر المنطق الخاصة بوحدة التحكم.

يمنع هذا العزل الضوضاء وزيادات الجهد التي يمكن أن تنتقل من أسلاك اللوحة — التي تمتد عبر خزانة الماكينة بجوار كابلات الطاقة — إلى منطق وحدة التحكم الحساس.

تقوم دوائر الإخراج الخاصة باللوحة بتشغيل دوائر مصابيح المؤشر.

تتطلب هذه تيارًا أكبر مما يمكن لمنطق وحدة التحكم توفيره مباشرة. تعمل مشغلات الإخراج الموجودة على لوحة I/O الخاصة باللوحة على سد هذه الفجوة، وتوفر التيار اللازم لإضاءة المصابيح بينما يقوم منطق وحدة التحكم ببساطة بتعيين بت إخراج رقمي.

سياق تطبيق F16M/T

تخدم لوحة A16B-2201-0110 تكوينات F16M (تكوين مركز التشغيل) و F16T (تكوين مركز الدوران) لمنصة السلسلة 16i. هذا التمييز مهم لأن مراكز التشغيل ومراكز الدوران لها تخطيطات مختلفة للوحة المشغل ومتطلبات I/O مختلفة.

يتضمن تكوين M مدخلات ومخرجات محددة مناسبة للوظائف الإضافية لمركز التشغيل — إشارات جاهزية تغيير الأداة، مدخلات توجيه المغزل، إشارات تغيير اللوحة. يعالج تكوين T متطلبات I/O المختلفة لمركز الدوران.

تستوعب لوحة A16B-2201-0110 متطلبات I/O لأنواع لوحات المشغل هذه، وتوفر تعيينات الإشارات الصحيحة وعدد القنوات لنوع الماكينة المحدد.

قد يؤدي تثبيت لوحة محددة لنوع ماكينة مختلف إلى تعيين I/O غير صحيح حتى لو كانت اللوحة تناسب ماديًا وأنواع الموصلات متطابقة.

تشخيص أعطال لوحة I/O الخاصة باللوحة

تنتج أعطال لوحة I/O الخاصة باللوحة أعراضًا مرئية وفورية. أزرار اللوحة التي تتوقف عن الاستجابة، ومصابيح المؤشر التي تظل مضاءة بشكل دائم أو مظلمة بشكل دائم بغض النظر عن حالة الماكينة، ومفاتيح اختيار الوضع التي يبدو أنها لا تؤثر — كل هذه سمات لوحة I/O الخاصة باللوحة التي تتعطل أو تعطلت.

شاشات تشخيص PMC الخاصة بوحدة التحكم CNC هي الأداة التشخيصية الأساسية.

تعرض هذه الشاشات الحالة في الوقت الفعلي لكل عنوان I/O في PMC. بالنسبة لخطأ مشتبه به في لوحة I/O الخاصة باللوحة، يراقب الفني عناوين الإدخال الخاصة بـ PMC المقابلة لأزرار اللوحة المحددة أثناء الضغط الفعلي على كل زر وتحريره. إذا تغير العنوان بشكل صحيح، فإن قناة الإدخال هذه تعمل. إذا لم تستجب، فإن الخطأ يكمن في اللوحة، أو الأسلاك، أو جهاز اللوحة نفسه.

فشل قنوات الإدخال أو الإخراج المتعددة في وقت واحد — خاصة القنوات التي تشترك في نفس مجموعة الموصلات على اللوحة — يشير بقوة إلى وجود خطأ في اللوحة بدلاً من مشاكل الأسلاك. تؤثر أخطاء الأسلاك الفردية عادةً على إشارة واحدة في كل مرة.

تؤثر أعطال الموصلات أو اللوحة على مجموعات من الإشارات في وقت واحد.

الأسئلة الشائعة

س1: زر بدء دورة الماكينة توقف عن العمل. لا تظهر وحدة التحكم CNC أي إنذار وتبدو طبيعية بخلاف ذلك. هل يمكن أن يكون هذا هو A16B-2201-0110؟

تحقق من شاشة تشخيص PMC لعنوان إدخال زر بدء الدورة أثناء الضغط على الزر. إذا تغير العنوان، فإن اللوحة تقرأ إدخال الزر بشكل صحيح — المشكلة تكمن في منطق السلم الخاص بـ PMC أو شروط وضع وحدة التحكم CNC التي تتحكم في وظيفة بدء الدورة.

إذا لم يتغير العنوان عند الضغط على الزر، وتم التأكد من مقاومة تلامس الزر جيدة باستخدام جهاز قياس متعدد، فقد تعطلت دائرة الإدخال الخاصة باللوحة لتلك القناة.

س2: مصابيح مؤشر متعددة على اللوحة مضاءة بشكل دائم بغض النظر عن حالة الماكينة. تُظهر PMC أن عناوين الإخراج لتلك المصابيح تم توجيهها إلى وضع الإيقاف. ما الخطأ في اللوحة؟

المصابيح التي تم توجيهها إلى وضع الإيقاف ولكنها مضاءة بشكل دائم تشير إلى أن دوائر مشغل الإخراج لتلك القنوات قد تعطلت في حالة التوصيل.

يجب أن تتوقف المشغلات عن العمل عند توجيهها بواسطة PMC، ولكن المشغل المعطل يظل موصلاً.

هذا خطأ على مستوى اللوحة في قسم مشغل الإخراج. لا يمكن تصحيح القنوات المتأثرة بتغييرات البرامج — تتطلب اللوحة الإصلاح أو الاستبدال.

س3: بعد حدث برق قريب، توقفت اللوحة عن الاستجابة تمامًا — لا تعمل الأزرار، ولا تضيء المصابيح. تبدأ الماكينة بشكل طبيعي بخلاف ذلك. هل هذه هي اللوحة؟

تنتج أحداث البرق زيادات في الجهد يمكن أن تتلف دوائر الحماية المدخلة على اللوحات المتصلة بأسلاك المجال الخارجية.

لوحة I/O الخاصة باللوحة متصلة مباشرة بأسلاك اللوحة التي تعمل كهوائي لطاقة الاندفاع.

قد تكون مكونات حماية الإدخال قد تلفت بينما تظل دوائر اللوحة الأخرى سليمة. افحص اللوحة بحثًا عن تلف مرئي.

إذا لم يكن هناك تلف مرئي ولكن نمط الخطأ — فقدان كامل للوحة مع تشغيل طبيعي لوحدة التحكم CNC — متسق، استبدل اللوحة واختبر.

س4: تم تثبيت لوحة A16B-2201-0110 البديلة. تستجيب اللوحة الآن، ولكن يبدو أن زرًا معينًا له وظيفة خاطئة. ما الذي يمكن أن يسبب هذا؟

الوظيفة الخاطئة للزر بعد استبدال اللوحة تشير عادةً إلى عدم تطابق عنوان I/O — قد تحتاج معلمات PMC أو منطق السلم الذي يعين عناوين I/O المادية لوظائف CNC إلى التحقق.

في بعض التكوينات، يتم تعيين عنوان I/O من خلال معلمات أو تكوين موصل يجب أن يتطابق مع إعداد اللوحة الأصلية.

تحقق من تعيينات عناوين I/O في شاشة تشخيص PMC مقابل وثائق أسلاك الماكينة.

س5: تبدو اللوحة سليمة ولكن لوحة الماكينة كانت دائمًا تحتوي على زر واحد يفشل بشكل متقطع في التسجيل. هل يمكن أن تكون هذه اللوحة أو الزر نفسه؟

فشل زر واحد متقطع هو على الأرجح مشكلة في أجهزة اللوحة — تلامس زر متآكل، موصل بمقاومة عالية على تلك القناة المحددة، أو سلك تالف في الكابل المتجه إلى هذا الزر — بدلاً من خطأ في اللوحة. تميل أخطاء اللوحة التي تنتج سلوكًا متقطعًا إلى التأثير على قنوات متعددة.

اختبر مقاومة تلامس الزر مباشرة. افحص الأسلاك المتجهة إلى هذا الزر. إذا اختبرت الأسلاك والتلامس بشكل جيد واستمر الخطأ، فإن دائرة الإدخال الخاصة باللوحة لتلك القناة هامشية.
