| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |

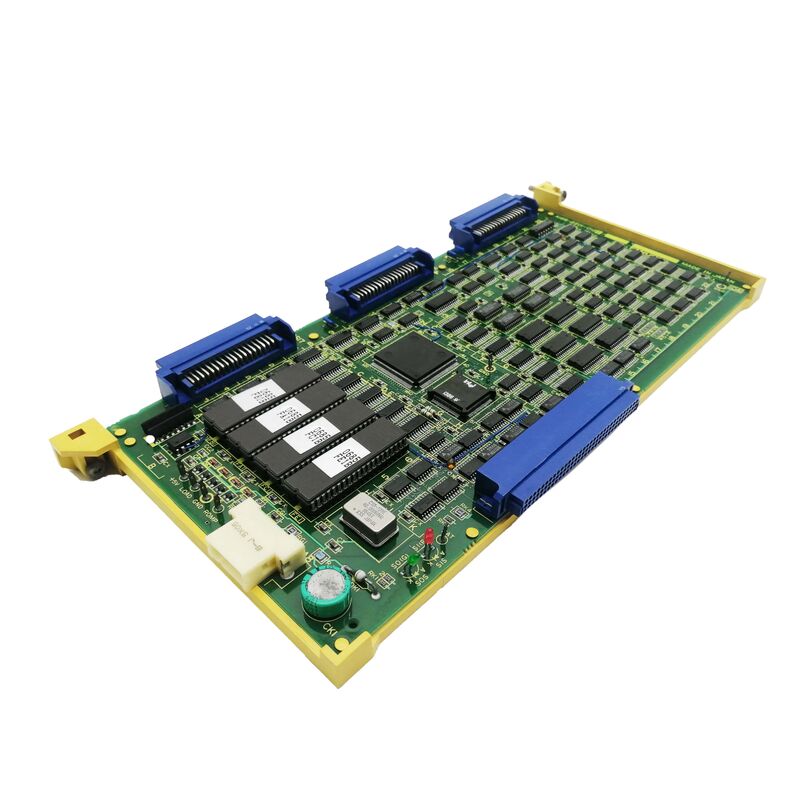

| رقم الموديل | A16B-2201-0351 |
تم تصميم سلسلة FANUC 15-B لأكثر أدوات الآلات متعددة المحاور تطلبًا ✓ خطوط نقل ، مراكز معالجة متعددة الأدوات الكبيرة ،وأنظمة تصنيع مرنة حيث يصل عدد المحاور إلى 8إدارة العديد من المحاور في وقت واحد الضرائب ميزانية الوقت الحقيقي من وحدة المعالجة المركزية الرئيسية.
تتناول السلسلة 15-B هذا من خلال بنية وحدة المعالجة المركزية الفرعية: تقوم وحدة المعالجة المركزية الرئيسية بمعالجة وظائف CNC الأساسية (تمرير البرامج ، واجهة المستخدم ، الاتصال) ،في حين أن لوحة وحدة المعالجة المركزية الفرعية المخصصة تتعامل مع التحكم في المحور الموسع والوظائف المزامنة. A16B-2201-0351 هي لوحة CPU الفرعية هذه المعيار "Max Sub-B" الذي يشير إلى أنه يحمل أقصى قدرة متوفرة في خيار CPU الفرعية للسلسلة 15-B.
| المعلم | القيمة |
|---|---|
| التعيين | الحد الأقصى لـ (ب) |
| نظام CNC | سلسلة FANUC 15-B |
| الوظائف | تحكم متعدد المحاور، التحقق المتزامن، عطل |
| النوع | لوحة وحدة المعالجة المركزية |
| السلسلة | A16B-2201 |
داخل عائلة لوحات السلسلة 15-B الفرعية لـ CPU ، توفر العديد من المتغيرات مستويات قدرة مختلفة:
يشير تسمية "ماكس" لـ A16B-2201-0351 إلى أنها تحمل أقصى مجموعة من الميزات ضمن الفئة الفرعية B مناسبة لأكثر تكوينات السلسلة 15-B متطلبًا.
خطأ مركز معالجة كبير تحت وحدة المعالجة:مركز معالجة متعدد المحاور من السلسلة 15-B مع 12 محورًا يتم التحكم فيه يطور إنذارًا يتعلق بطاقة CPU الفرعية. المحاور 5 ′′12 غير متوفرة. يتم تحديد A16B-2201-0351 على أنها اللوحة الفاشلة.استبدال يعيد التشغيل متعدد المحاور الكامل.
خطأ التحكم في المحور المتزامن:تقوم آلة من نوع البوارث مع محاور البوارث المتزامنة بتطوير إنذار تحكم متزامن. يتم تعطيل الوظائف المتزامنة التي يوفرها A16B-2201-0351.استبدال لوحة يعيد الحركة المنسقة لزوج المحور المزامنة.
س1: ما هو الفرق بين A16B-2201-0351 (Max Sub-B) و A16B-2201-0331؟
توفر كلا اللوحتين وظائف التحكم المتعدد المحاور والتحكم المتزامن ومراقبة العطلات للسلسلة 15-B.تم تعيين A16B-2201-0351 باسم "Max Sub-B" مما يشير إلى قدرة أعلى أو موارد معالجة إضافية مقارنة بـ A16B-2201-0331تأكيد من وثائق الأجهزة من سلسلة FANUC 15-B أي متغير من فرع وحدة المعالجة المركزية مطلوب لتكوين محور النظام المحدد.
السؤال 2: هل استبدال A16B-2201-0351 يتطلب إعادة تعيين معايير المحور؟
يتم تخزين معايير المحور المتعدد والمتزامن في ذاكرة المعايير الرئيسية لجهاز CNC ، وليس في لوحة وحدة المعالجة المركزية الفرعية. لا يحذف استبدال A16B-2201-0351 معايير المحور.بعد تركيب الغيار، يقوم CNC بإعادة إقامة الاتصال مع لوحة وحدة المعالجة المركزية الفرعية وتطبيق تكوين المحور الحالي. تحقق من جميع وظائف المحور بما في ذلك سلوك الزوج المزامنة بعد الاستبدال.
السؤال 3: ما هو الإنذار CNC تشير إلى A16B-2201-0351 فشل بدلا من خطأ محرك المحور؟
عادةً ما تولد أخطاء لوحات وحدة المعالجة المركزية الفرعية إنذارات تؤثر على محاور متعددة في وقت واحد ، وتحديداً المحاور التي تتجاوز القدرة الأصلية للمعالجة المركزية الرئيسية.إذا كانت المحاور 1 ′′ 4 تعمل بشكل طبيعي ولكن المحاور 5 + جميع الإنذارات معًا، فإن لوحة وحدة المعالجة المركزية الفرعية هي المشتبه بها الرئيسية. إنذارات المحور الواحد (محور واحد من مجموعة) تشير بشكل أكثر شيوعاً إلى محرك أو محرك الخدمة لهذا المحور المحدد بدلاً من وحدة المعالجة المركزية الفرعية.
السؤال 4: هل A16B-2201-0351 متوافق مع أنظمة CNC من السلسلة 15-A أو السلسلة 15-C؟
تم تأكيد A16B-2201-0351 لسلسلة 15-B. تستخدم السلسلة 15-A أجهزة مختلفة للوحة CPU الفرعية (مثل A16B-2200-0081 لوظائف المحور الإضافية).سلسلة 15-C (إن وجدت) لديها جيل أجهزة خاص بهادائماً حدد النموذج الدقيق للسلسلة 15 (15-A، 15-B، 15-C) عند شراء هذه اللوحة.
السؤال 5: ما هي نسخة احتياطية من البيانات المطلوبة قبل استبدال A16B-2201-0351؟
كما هو الحال مع أي صيانة لوحة وحدة CNC الرئيسية ، إجراء نسخة احتياطية كاملة قبل الاستبدال جميع معايير CNC (بما في ذلك معايير المحور المحددة والمتزامنة) ، جميع برامج الأجزاء ، بيانات الأداة ،بيانات تعويض العمللا تخزن لوحة وحدة المعالجة المركزية الفرعية نفسها بيانات البرنامج ، ولكن النسخ الاحتياطي يضمن الاسترداد إذا حدثت أي مشكلة أخرى أثناء عملية استبدال اللوحة.
