| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A16B-2201-0732 |

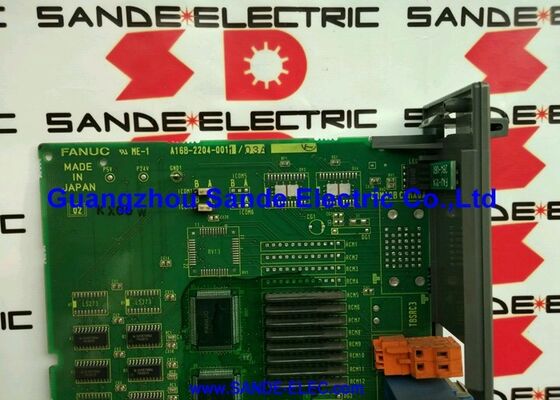

A16B-2201-0732 هو وحدة الإدخال / الإخراج لأنظمة FANUC Series 20 و Series 21 CNC مجهزة بشاشة CRT 9 بوصة. في بنية FANUC CNC ،توفر لوحة الإدخال / الإخراج الواجهة المادية والكهربائية بين PMC المدمج في CNC و أجهزة الإدخال / الإخراج الخارجية لأداة الآلة.
الجانب PMC:يقوم PMC بتنفيذ منطق سلم التسلسل في آلة الجهاز ، وإدارة تغييرات الأدوات ، والتحكم في المبرد ، وقفل الأبواب ، وحدات المحور ، ووظائف لوحة المشغل.لوحة الإدخال / الإخراج هي الطريقة التي تصل بها مخرجات PMC هذه إلى اللوحة الكهربائية للآلة، وكيف تدخلات الآلة الخارجية تصل إلى PMC.
الجانب الآلي:على جانب أداة الآلة ، تحمل موصلات لوحة الإدخال / الإخراج إشارات رقمية منفصلة إشارات منطقية متواصلة 24 فولت تمثل حالات مفتاح الحد ، ومخرجات المولدات ، ومحركات لفائف الإرسال ، وإدخالات الزر.
| المعلم | القيمة |
|---|---|
| CNC متوافق | سلسلة 20 (F20) ، سلسلة 21 (F21) |
| نوع العرض | كريتر 9 بوصات |
| نوع اللوحة | وحدة الدخول والخروج (PCB) |
| السلسلة | A16B-2201 |
| التطبيق | واجهة إدخال / إخراج أداة الماكينة CNC |
يؤكد تسمية "F20/21" أن لوحة الإدخال / الإخراج هذه تخدم كلا من منصات FANUC Series 20 و Series 21 CNC.تتشارك هذه السلسلتين بنية أجهزة مرتبطة ارتباطا وثيقا وحدة A16B-2201-0732 I/O مشتركة مع كل من، تبسيط المخزون للمنشآت التي تعمل أسطول مختلط من الآلات من السلسلة 20 و 21.
السلسلة 20 (F20):فانوك CNC وسط النطاق من الجيل 20 سلسلة تأكدت في هذه الجلسة مع A16B-2201-0722 لوحة وحدة المعالجة المركزية الرئيسية.سلسلة 20 تخدم مراكز التصنيع ومراكز التدوير التي تتطلب قدرة التحكم متعددة المحاور خارج نطاق سلسلة 0 المدمجة.
سلسلة 21 (F21):تعد السلسلة 21 هي المتغير المدمج داخل عائلة FANUC 20 ، حيث تتقاسم مشتركات أجهزة كبيرة مع السلسلة 20 مع استهداف تكوينات أدوات الآلات المُحسنة من حيث التكلفة.
خطأ لوحة الإدخال والإخراج F20:مركز تصنيع FANUC سلسلة 20 يطور أخطاء إدخال/إخراج توقف بعض مخرجات PMC عن العمل أو لم تعد إشارات الإدخال تقرأ بشكل صحيح. بعد التحقق من الأسلاك الخارجية،يتم تحديد وحدة A16B-2201-0732 لإدخال/إخراج كخطأاستبدال يعيد الاتصالات بين الجهاز و الجهاز
سلسلة 21 صيانة CNC:يتم إجراء صيانة لوحة التحكم في جهاز FANUC Series 21 CNC في منشأة إنتاج. يتم استبدال A16B-2201-0732 لضمان وظيفة إدخال / إخراج الآلة الموثوق بها.
س1: كيف يمكنني التأكد من أن A16B-2201-0732 هي لوحة الإدخال / الإخراج الصحيحة لمجموعة 20 أو 21 CNC الخاصة بي؟
اقرأ رقم الجزء من ملصق اللوحة المثبتة. إذا كان يقرأ A16B-2201-0732, هذا هو استبدال مؤكد.التحقق من أن نوع شاشة CNC هو 9 بوصة CRT تعيين اللوحة "9"CRT هو تكوين محددالرجوع المتقاطع مع مخطط تعيين اللوحة في دليل الأجهزة المطبق في سلسلة FANUC 20/21.
السؤال 2: ما هي أنواع أخطاء الإدخال والإخراج التي تشير إلى فشل A16B-2201-0732؟
عادة ما تظهر أخطاء لوحات الإدخال / الإخراج على شكل: مدخلات PMC محددة تقرأ بشكل دائم 0 أو 1 بغض النظر عن حالة إشارة الجهاز الفعلية ؛ مخرجات PMC التي لا تعمل على الأحمال المتصلة.أو رموز إنذار PMC لتحديد أخطاء الاتصالات I/O. Distinguish from wiring faults (which affect individual circuits) by checking whether multiple unrelated I/O points have failed simultaneously — a pattern that points to the board rather than external wiring.
السؤال 3: هل يؤثر استبدال A16B-2201-0732 على برامج أو معايير جزء CNC؟
لا. البرامج الجزء ومعلمات المحور تقع في وحدات الذاكرة SRAM الرئيسية للجهاز الحاسوب المركزي وليس في لوحة I / O. استبدال A16B-2201-0732 لا يؤثر على بيانات الحاسوب المركزي المخزنة.بعد تركيب لوحة الاستبدال، التحقق من التشغيل الصحيح للإدخال والإخراج عن طريق التحقق من أن جميع مدخلات ومخرجات PMC تعمل كما هو متوقع قبل استئناف الإنتاج.
السؤال 4: ما هي الاحتياطات المتعلقة بـ ESD التي تنطبق عند التعامل مع A16B-2201-0732؟
التعامل مع حزام معصم مضاد للستاتيك على سطح آمن من ESD. تخزين ونقل في عبوة مضادة للستاتيك.قم بإيقاف تشغيل CNC تمامًا قبل الوصول إلى اللوحات الداخلية. اتبع إجراءات دليل الصيانة المعمول بها من FANUC Series 20/21 للوصول إلى اللوحة.
