A16B-2201-0851 Fanuc PLC المستخدمة لوحة الدوائر 200w مكبر الجهاز PCB

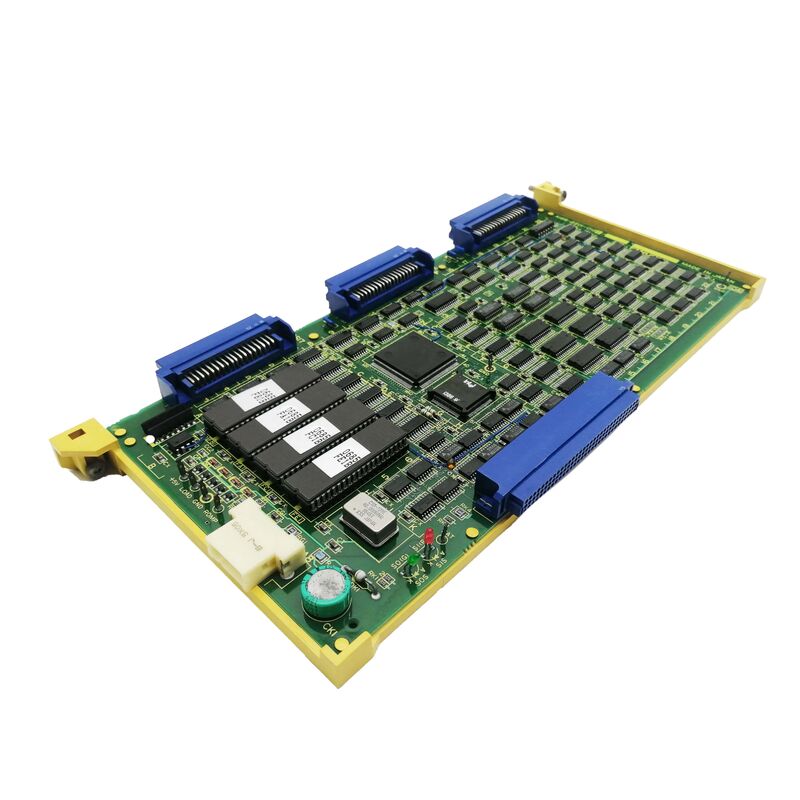

A16B-2201-0851 | لوحة الدوائر المطبوعة FANUC PMC-NB - F15M / F15T / F15B التحكم في آلة CNC

ما الذي تفعله PMC في نظام FANUC CNC

تحتوي أدوات آلة CNC على طبقتين تحكم متميزتين تعملان في وقت واحد:

الCNCيعالج كل حركة المحور، وسرعة المغزل، والاستيفاء، وتنفيذ برنامج G-code - وظائف المعالجة الدقيقة.

البعد الاجتماع الوزاري(التحكم في الماكينة القابل للبرمجة) يتعامل مع كل شيء آخر: تشغيل/إيقاف سائل التبريد، والتحكم في ناقل الرقاقة، وأقفال الأبواب المتداخلة، وتسلسلات مبدل الأدوات، ومنطق المشبك الهيدروليكي، ونقل منصة التحميل، ومصابيح لوحة التشغيل والأزرار الانضغاطية. يقوم PMC بتشغيل برامج منطقية سلمية - وهو في الأساس PLC مدمج داخل FANUC CNC - ويتم تنفيذه بشكل مستقل عن برنامج الحركة الخاص بـ CNC.

A16B-2201-0851 عبارة عن لوحة تحكم من سلسلة PMC-NB تقوم بتنفيذ منطق تسلسل الماكينة في أنظمة FANUC 15M (مركز التصنيع)، و15T (مركز الخراطة)، و15B CNC.

معلومات المنتج الرئيسية

سلسلة FANUC 15 - متغيرات التصنيع والخراطة والنوع B

يخدم A16B-2201-0851 ثلاثة أنواع مختلفة من CNC في سلسلة FANUC 15:

F15M (مركز التصنيع):يتحكم 15M CNC في مراكز المعالجة الرأسية، ومراكز المعالجة الأفقية، وآلات الطحن متعددة المحاور عالية الأداء. يتعامل PMC-NB مع تسلسل مبدل الأدوات، ومكوك البليت، وتثبيت المحور، وإدارة سائل التبريد، ومنطق لوحة التشغيل.

F15T (مركز الدوران):يتحكم 15T CNC في مراكز الخراطة والمخارط. تتضمن وظائف PMC-NB التحكم في غراب الذيل والتحكم في المسند الثابت، وواجهات تغذية الشريط، وتسلسلات التقاط الأجزاء، ومنطق تثبيت ظرف/كوليت.

F15B:نوع مختلف من منصة السلسلة 15، مدعوم أيضًا بنفس لوحة A16B-2201-0851 PMC-NB.

سيناريوهات التطبيق

تشخيص خطأ مغير الأداة:يقوم مركز التصنيع باستخدام FANUC 15M CNC بتطوير إنذار عشوائي لتغيير الأداة. يحدث الإنذار في تسلسل تنفيذ مغير الأدوات الخاص بشركة PMC. بعد استبعاد الأسباب الميكانيكية، تم تحديد لوحة PMC-NB على أنها مصدر الخطأ. يؤدي استبدال A16B-2201-0851 إلى استعادة التنفيذ الموثوق لتغيير الأداة.

إصلاح وترميم CNC:تتم استعادة نظام FANUC 15T CNC بعد حدث عطل في الطاقة. يتم فحص لوحات متعددة. فشلت اختبارات لوحة PMC-NB وتم استبدالها بـ A16B-2201-0851. بعد إعادة تحميل برنامج PMC والتحقق من تسلسل الماكينة، تعود المخرطة إلى الإنتاج.

المخزون الاحتياطي الوقائي:تحافظ منشأة الإنتاج التي تقوم بتشغيل العديد من وحدات CNC من سلسلة FANUC 15 على A16B-2201-0851 كقطعة احتياطية مهمة، مما يتيح الاستجابة السريعة لفشل لوحة PMC دون توقف الماكينة لفترة طويلة.

التعليمات

س1: ماذا يحدث لبرنامج PMC عند استبدال A16B-2201-0851؟

يتم تخزين برنامج سلم PMC في ذاكرة غير متطايرة داخل نظام CNC. في معظم تكوينات السلسلة 15، يتم الاحتفاظ بالبرنامج في ذاكرة CNC بشكل مستقل عن لوحة PMC نفسها. بعد استبدال A16B-2201-0851، يتم عادةً إعادة تحميل برنامج PMC من شريط النسخ الاحتياطي أو نقل RS-232 أو جهاز الإدخال/الإخراج. تأكد دائمًا من وجود نسخة احتياطية صالحة لبرنامج PMC قبل استبدال اللوحة، وتحقق من تشغيل برنامج PMC من خلال اختبار تسلسل الجهاز بالكامل بعد التثبيت.

س2: ما هي أهمية تسمية "W/O CAP" لـ A16B-2201-0851؟

"W/O CAP" يعني أن اللوحة مزودة بدون مكثف احتياطي للبطارية. تتضمن بعض متغيرات لوحة PMC-NB مكثفًا مدمجًا للاحتفاظ بمحتويات ذاكرة SRAM أثناء انقطاعات الطاقة القصيرة. يعتمد متغير W/O CAP على بطارية النظام الاحتياطية أو ترتيب الذاكرة البديل للاحتفاظ بالبرنامج أثناء انقطاع التيار الكهربائي. عند استبدال لوحة موجودة، قم بمطابقة تكوين اللوحة الأصلية - بدون غطاء أو مكثف - للحفاظ على تصميم الاحتفاظ بذاكرة النظام.

Q3: هل يمكن استخدام A16B-2201-0851 في جميع موديلات سلسلة FANUC 15؟

تم تأكيد A16B-2201-0851 لـ FANUC 15M و15T و15B. قد تستخدم متغيرات السلسلة 15 الأخرى - مثل 15MA أو 15TA - نفس لوحة PMC أو لوحة مختلفة، اعتمادًا على تكوين CNC المحدد وإصدار البرنامج. قبل تركيب A16B-2201-0851 في النظام، تأكد من أن نموذج CNC المستهدف هو 15M أو 15T أو 15B، وتحقق من أن مراجعة اللوحة تتطابق مع إصدار أجهزة PMC-NB المتوقع من CNC.

س 4: هل يمكن إصلاح لوحة PMC-NB، أم أن الاستبدال ضروري دائمًا؟

إصلاح ثنائي الفينيل متعدد الكلور على مستوى المكونات ممكن تقنيًا لـ A16B-2201-0851. تقدم شركات خدمة FANUC CNC إصلاحًا على مستوى اللوحة باستخدام درجات المكونات الأصلية أو ما يعادلها. يعد الإصلاح خيارًا قابلاً للتطبيق في حالة عدم توفر لوحة بديلة مباشرة مؤكدة. بالنسبة للآلات ذات الأهمية الإنتاجية، يعد إصلاح اللوحة من قبل متخصص إصلاح FANUC المؤهل بديلاً مقبولاً للاستبدال، بشرط أن تخضع اللوحة التي تم إصلاحها لاختبار وظيفي قبل إعادة التثبيت.

س 5: أين يقع A16B-2201-0851 في خزانة CNC؟

في خزانات CNC من سلسلة FANUC 15، يتم تركيب لوحة PMC-NB في وحدة التحكم الرئيسية - المجموعة المثبتة على الحامل والتي تحتوي على لوحة وحدة المعالجة المركزية، وبطاقات التحكم في المحور، ولوحات CNC الأخرى. يعتمد موقع اللوحة داخل الحامل على التكوين المحدد للخزانة المكونة من 15 سلسلة ومكمل اللوحة الإجمالي للنظام. ارجع إلى دليل الأجهزة FANUC 15M/15T/15B للحصول على خريطة تخصيص الفتحة المحددة للنظام المثبت قبل إزالة أو استبدال A16B-2201-0851.
