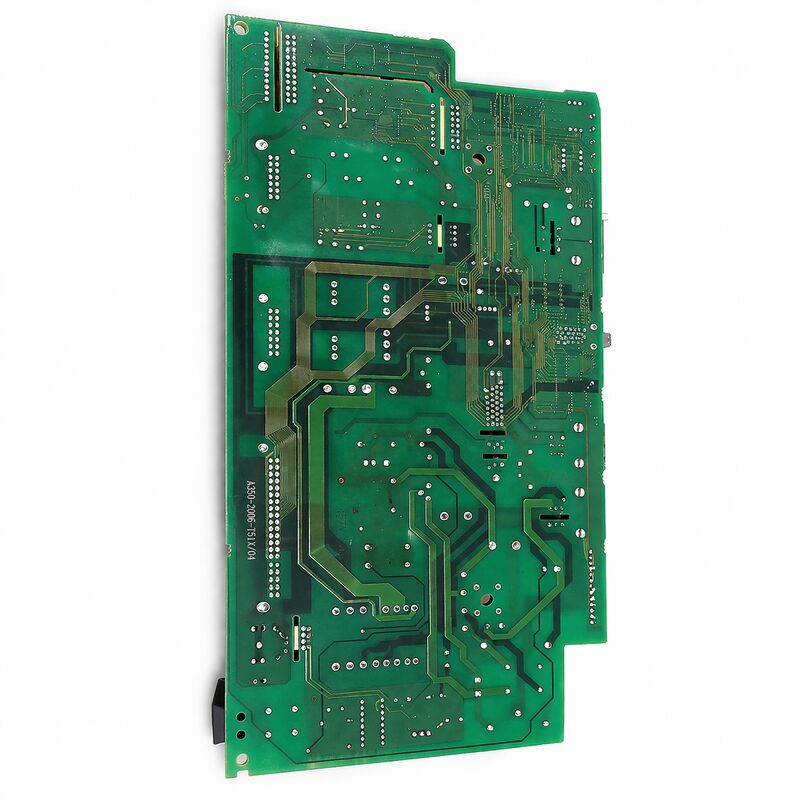

1 كمبيوتر مكعب جديد Fanuc A16B-2202-0420 لوحة الدوائر A16B22020420 A16B-22O2-O42O

FANUC A16B-2202-0420 | لوحة أسلاك مزود طاقة سيرفو من سلسلة ألفا — لوحدات PSM-5.5 و PSM-11 (مراجعة مبكرة)، 200 فولت تيار متردد، قطعة غيار لمحرك من جيل ألفا، منشأ ياباني

نظرة عامة

لوحة أسلاك مزود الطاقة لـFANUC A16B-2202-0420 هي لوحة أسلاك مزود الطاقة لوحدات PSM من سلسلة ألفا ذات السعة الأصغر من FANUC — وحدات PSM-5.5 (5.5 كيلو واط) و PSM-11 (11 كيلو واط) في سلسلة A06B-6077.

تم تصميم هذه الوحدات لأدوات الآلات CNC المدمجة حيث يكون الطلب على الطاقة الإجمالي لنظام القيادة متواضعًا: مخارط CNC صغيرة بمحورين سيرفو ومحرك مغزل صغير نسبيًا، مراكز تشغيل مدمجة بثلاثة محاور ومغزل متوسط المدى، أو آلات متخصصة أخرى حيث تتناسب القدرة الإجمالية للمحرك ضمن 5.5–11 كيلو واط مستمر.

تمثل وحدات PSM-5.5 و PSM-11 الجزء السفلي من نطاق مزودات الطاقة من سلسلة ألفا من FANUC.

في سياق نظام القيادة، يمثل تصنيف الكيلو واط لوحدة PSM الطاقة المستمرة التي يمكنها توفيرها لجميع مضخمات السيرفو والمغزل المتصلة في وقت واحد.

وحدة PSM-5.5 التي تشغل مخرطة ذات محورين بمحرك مغزل بقوة 3.7 كيلو واط لديها حوالي 1.8 كيلو واط متاحة لكلا محوري السيرفو مجتمعين — وهو ما يكفي عادةً لمحركات السيرفو الأصغر على المخارط المدمجة.

وحدة PSM-11 التي تغطي ثلاثة محاور بالإضافة إلى مغزل بقوة 7.5 كيلو واط هي تكوين أضيق ولكنها لا تزال عملية للآلات ذات تصنيفات محركات السيرفو المتواضعة.

لوحة الأسلاك A16B-2202-0420، مثل نظيرتها A16B-2202-0421، هي مكون في نطاق الطاقة — تتعامل مع مدخلات التيار المتردد ثلاثي الطور 200 فولت وتحويلها إلى ناقل تيار مستمر تسحب منه مضخمات السيرفو والمغزل المتصلة.

يتبع هيكلها نفس المبادئ: جسر مقوم، دائرة شحن مسبق، عاكس متجدد (أو فرامل مقاومة في متغيرات PSMR)، وتوزيع ناقل التيار المستمر.

المرجع المتقاطع من A16B-2202-0420 إلى A16B-2202-0421 عند حدود المراجعة 04C/05D يعكس التحسين المستمر للأجهزة من FANUC لسلسلة ألفا PSM.

الـ -0420 هي اللوحة الأقدم، ذات المراجعة المبكرة؛ الـ -0421 تمثل التصميم المحدث المستخدم في الوحدات ذات المراجعة الأحدث والسعة الأعلى.

المواصفات الرئيسية

محركات ألفا المدمجة PSM في الميدان — سياق الصيانة

تم تركيب وحدات PSM-5.5 و PSM-11 في أدوات آلات مدمجة كانت خيارات شائعة للورش الصغيرة وورش العمل المتخصصة خلال التسعينيات وأوائل الألفينات.

لا يزال هناك عدد كبير من هذه الآلات قيد التشغيل اليوم — مخارط CNC صغيرة تنتج مكونات مخرطة، مراكز تشغيل عمودية مدمجة تستخدم للنماذج الأولية والإنتاج قصير المدى، وآلات متخصصة مثل تجهيزات طحن CNC وأنظمة النقش.

بالنسبة لهذه الآلات، تختلف اقتصاديات الصيانة عن مراكز الإنتاج الكبيرة وعالية القيمة.

قد تكون القيمة المتبقية لأداة الآلة متواضعة، ولكن دورها المحدد في تدفق الإنتاج يعني أن وقت التوقف عن العمل لا يزال معطلاً.

لوحة الأسلاك A16B-2202-0420 — أو بشكل أكثر شيوعًا وحدة PSM الكاملة — هي المكون الذي يؤدي فشله إلى إيقاف الآلة تمامًا، مما يجعل التوفر السريع لبديل تم اختباره هو الأولوية.

وحدات PSM A06B-6077-H106 و H111 أصغر حجمًا من وحدات A06B-6087 ذات السعة الأعلى، وبنيتها الداخلية مدمجة بشكل متناسب.

هذه الضآلة تعني أن استبدال المكونات داخل الوحدة — خاصة مكثفات الإلكتروليت لناقل التيار المستمر — يتطلب مزيدًا من العناية مقارنة بالوحدات الأكبر، ولكنه ليس أكثر صعوبة بطبيعته لفني قيادة ذي خبرة.

أوضاع الفشل الشائعة لوحدات PSM ألفا منخفضة الطاقة

تقادم مكثفات ناقل التيار المستمر: تتدهور مكثفات الإلكتروليت في قسم تنعيم ناقل التيار المستمر مع مرور الوقت ودرجة الحرارة وساعات التشغيل. بعد 10–15 عامًا من الخدمة، تنخفض سعتها وتزداد مقاومتها التسلسلية المكافئة (ESR).

التأثير هو زيادة تموج ناقل التيار المستمر — يتذبذب جهد الناقل أكثر حول قيمته الاسمية حيث لم تعد المكثفات قادرة على امتصاص عابرات التيار بفعالية. تشمل الأعراض: إنذارات عرضية غير مبررة أثناء تغييرات المحاور، ظهور رموز إنذار PSM بشكل متقطع (خاصة أثناء لحظات الطلب العالي مثل التسارع المتزامن للمحاور)، وانخفاض قدرة عزم الدوران القصوى.

فشل مكونات دائرة الشحن المسبق: مقاومة الشحن المسبق تحد من تيار الاندفاع أثناء التشغيل. إذا تدهورت هذه المقاومة (زيادة المقاومة) أو فشلت في الدائرة المفتوحة، فإن ناقل التيار المستمر لا يتم شحنه أو يتم شحنه ببطء.

إذا فشل الملامس الفرعي أو دائرة القيادة الخاصة به، يتم شحن الناقل عبر المقاومة بشكل دائم — والذي قد يعمل عند الحمل الخفيف ولكنه يفشل عند الطلب. ينتج عن هذا حالة "PSM جاهز، ولكن جهد الناقل منخفض" والتي تكتشفها وحدة CNC كخطأ في مضخم السيرفو.

تدهور مكونات المقوم: يمكن أن تتدهور ثنائيات المقوم أو الثايرستورات التي تحول التيار المتردد إلى تيار مستمر بمرور الوقت، خاصة إذا تعرض مصدر طاقة الآلة لجهود عابرة.

تنتج المقومات المتدهورة جهد ناقل تيار مستمر أقل من الطبيعي أو زيادة في محتوى التوافقيات المترددة على الناقل.

A16B-2202-0420 مقابل A16B-2202-0421 — اختيار اللوحة الصحيحة

التمييز الرئيسي بين لوحتي الأسلاك هاتين هو وحدة PSM التي تنتميان إليها، والتي يتم تحديدها بواسطة مستوى مراجعة وحدة PSM:

إذا كانت وحدة PSM هي A06B-6077-H106 (PSM-5.5) أو A06B-6077-H111 (PSM-11) — أي مراجعة — فإن لوحة الأسلاك المطبقة هي A16B-2202-0420.

إذا كانت وحدة PSM هي A06B-6087-H115 (PSM-15) أو أكبر — المراجعة 05D أو أحدث — فإن لوحة الأسلاك المطبقة هي A16B-2202-0421.

إذا كانت وحدة PSM هي A06B-6087-H115 (PSM-15) المراجعة A (متغير مبكر) — فإن لوحة الأسلاك المطبقة هي أيضًا A16B-2202-0421، ولكن مع تكوين لوحة تحكم مراجعة مبكرة.

عندما يكون سجل المراجعة الكامل لوحدة PSM غير مؤكد، فإن النهج الأكثر أمانًا هو استبدال وحدة PSM الكاملة (الهيكل، لوحة الأسلاك، ولوحة التحكم معًا) كوحدة متطابقة ومختبرة من مورد متخصص، بدلاً من استبدال لوحة الأسلاك بشكل منفصل.

أسئلة متكررة

س1: تعرض وحدة PSM-5.5 ضوء إنذار "1" عند التشغيل. هل يشير هذا إلى فشل لوحة الأسلاك؟

يشير ضوء LED "1" في تشخيصات سلسلة FANUC Alpha PSM عادةً إلى فشل طاقة التحكم — لم يتم تأسيس مدخل طاقة التحكم 24 فولت إلى وحدة PSM.

يشير هذا إلى مصدر الطاقة الخارجي 24 فولت أو أسلاكه بدلاً من لوحة أسلاك الطاقة A16B-2202-0420. تتعامل لوحة الأسلاك مع الدائرة الرئيسية (تحويل التيار المتردد إلى تيار مستمر)، وليس مدخل طاقة التحكم.

تحقق من مصدر طاقة 24 فولت تيار مستمر إلى موصل طاقة التحكم الخاص بوحدة PSM قبل التحقيق في لوحة الأسلاك.

س2: هل يمكن استبدال A16B-2202-0420 بـ A16B-2202-0421 في وحدة PSM-5.5 أو PSM-11؟

هذه لوحات مختلفة مصممة لطرازات PSM مختلفة. بينما تشترك في بنية وظيفية مشتركة، فإن تصنيفات مكوناتها وأبعادها المادية وتعيينات الموصلات متطابقة مع هياكل PSM الخاصة بها.

لا يُسمح بتركيب لوحة -0421 في هيكل A06B-6077 PSM-5.5 أو PSM-11 — تختلف تخطيطات الموصلات وتكوينات الدوائر. استبدل بما يماثله: -0420 بـ -0420 في سلسلة A06B-6077.

س3: كانت الآلة تعمل، ثم توقفت وحدة PSM-11 فجأة مع إنذار. لم تكن الآلة تحت حمل عالٍ. ماذا يجب التحقق منه؟

التوقف المفاجئ تحت حمل منخفض غالبًا ما يكون حدثًا حراريًا — تم تشغيل الحماية الحرارية لوحدة PSM لأن درجة الحرارة الداخلية تجاوزت الحد. حتى عند حمل المحرك المنخفض، تولد وحدة PSM حرارة في دوائرها الخاصة.

تحقق من مروحة تبريد وحدة PSM (إذا كانت مجهزة): المروحة المتوقفة أو المتدهورة هي السبب الأكثر شيوعًا للتوقف الحراري المفاجئ في وحدات PSM القديمة. تحقق أيضًا من أن مسارات تهوية الخزانة ليست مسدودة وأن درجة الحرارة المحيطة داخل الخزانة ضمن المواصفات.

إذا كانت المروحة تعمل ودرجات الحرارة طبيعية، قم بقياس جهد ناقل التيار المستمر — يمكن أن يؤدي جهد الناقل خارج المواصفات (مرتفع جدًا أو منخفض جدًا) أيضًا إلى تشغيل إيقاف الحماية.

س4: هل A16B-2202-0420 متوافقة مع PSM-15 في سلسلة A06B-6087؟

وفقًا لوثائق سلسلة FANUC Alpha، تستخدم وحدة A06B-6087-H115 PSM-15 المراجعة B أو أحدث لوحة الأسلاك A16B-2202-0421 (المراجعة 05D أو أحدث)، بينما تستخدم متغير المراجعة A لوحة الأسلاك A16B-2202-0421 مع لوحات تحكم مراجعة مبكرة.

ترتبط A16B-2202-0420 بوحدات A06B-6077 PSM-5.5 و PSM-11. قم بتأكيد مراجعة وحدة PSM المحددة من لوحة الاسم الخاصة بها قبل اختيار لوحة أسلاك بديلة.

س5: بعد صيانة وحدة PSM بلوحة أسلاك بديلة، تظهر الآلة "إنذار SV" على جميع محاور السيرفو عند بدء التشغيل. ما هو السبب؟

إنذار سيرفو لجميع المحاور عند بدء التشغيل بعد استبدال وحدة PSM يشير عادةً إلى أن ناقل التيار المستمر لم يصل إلى جهد التشغيل — تنتظر مضخمات السيرفو حتى يصل ناقل التيار المستمر إلى مستوى الحد قبل أن تبدأ في العمل.

يمكن أن يحدث هذا إذا: كانت دائرة الشحن المسبق للوحة الأسلاك البديلة معيبة (الناقل لا يتم شحنه)، لم تتلق وحدة PSM بعد إشارة MCON (التحكم في الملامس المغناطيسي) من وحدة CNC (وهو أمر مطلوب لإكمال تسلسل الشحن المسبق)، أو أن مصهرات خط التيار المتردد لوحدة PSM ليست سليمة.

قم بقياس جهد ناقل التيار المستمر مباشرة عند قضيب التوصيل في وحدة PSM أو عند وحدة SVM — إذا كان أقل من مستوى التشغيل المتوقع (عادةً حوالي 270–300 فولت تيار مستمر لمدخل 200 فولت تيار متردد)، فإن تسلسل الشحن المسبق لوحدة PSM لم يكتمل بنجاح.
