لوحة الدوائر CNC
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A16B-2202-0421 |

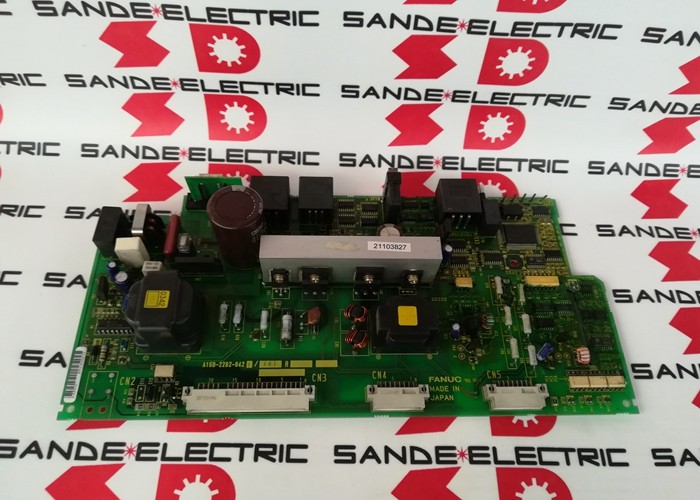

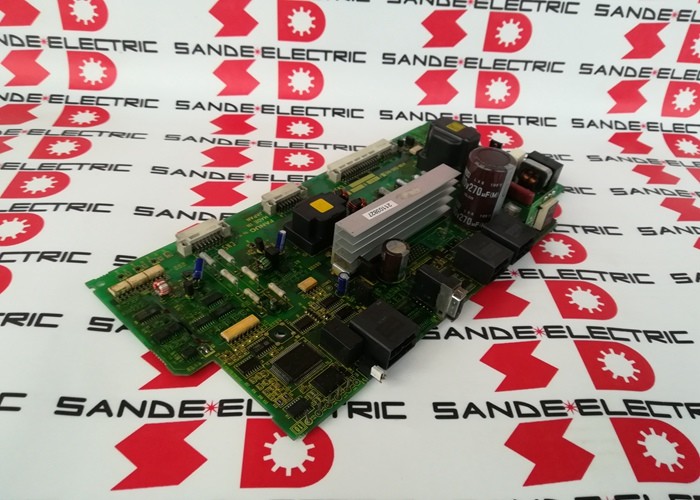

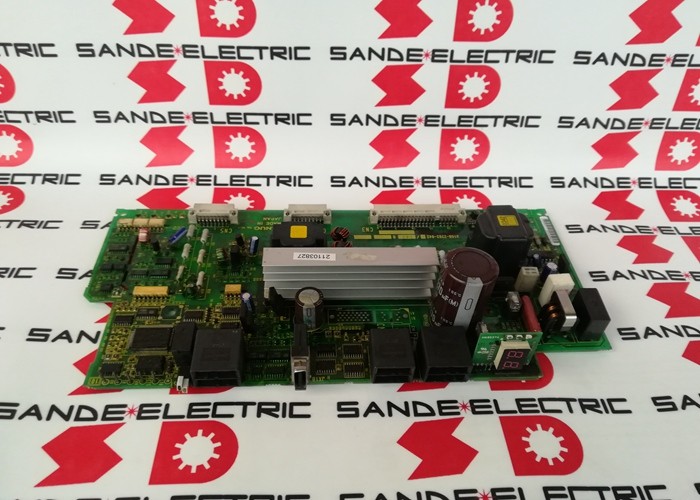

لوحة أسلاك FANUC A16B-2202-0421 هي لوحة الأسلاك لسلسلة FANUC A06B-6087 Alpha PSM (وحدة مزود الطاقة) — المكون الذي يحدد مقدار الطاقة الكهربائية المتاحة لمحركات السيرفو والمغزل في خزانة محركات آلة أدوات CNC من FANUC.
يعتمد كل شيء آخر في نظام المحرك على عمل PSM بشكل صحيح: لا يمكن لوحدات مضخم السيرفو تبديل تيار المحرك بدون جهد ناقل DC، ولا يمكن لمضخم المغزل تشغيل المغزل. PSM هو حقًا أساس نظام المحرك، ولوحة أسلاك A16B-2202-0421 هي قلب تحويل الطاقة الخاص بـ PSM.
تغطي عائلة PSM A06B-6087 وحدات مزود الطاقة من جيل ألفا من 15 كيلو واط إلى 55 كيلو واط خرج مستمر (اللاحقات "15" حتى "55" تشير إلى تصنيفات الكيلو واط).
هذا النطاق — PSM-15 حتى PSM-55 — يغطي غالبية أدوات آلات CNC الإنتاجية المبنية خلال التسعينيات والألفينات، من المخارط المدمجة ثنائية المحاور إلى مراكز التشغيل الكبيرة خماسية المحاور مع محاور سيرفو متعددة عالية الطاقة بالإضافة إلى محرك مغزل قوي.
لوحة الأسلاك المشتركة عبر هذا النطاق هي A16B-2202-0421، مما يجعلها واحدة من أكثر اللوحات قابلية للتطبيق على نطاق واسع في نظام خدمة محركات ألفا.
تصميم استعادة الطاقة الخاص بـ PSM A06B-6087 هو سمة هندسية جديرة بالملاحظة.
عندما تبطئ محركات السيرفو — إيقاف طاولة ثقيلة أو محور سريع الحركة — يجب أن تذهب الطاقة الحركية المخزنة في هذه الكتلة المتحركة إلى مكان ما.
في مزود طاقة من نوع المقاومة، يتم حرق هذه الطاقة كحرارة في مقاومة فرامل. في تصميم PSM الاستعادي باستخدام لوحة أسلاك A16B-2202-0421، تعيد مضخمات السيرفو هذه الطاقة عبر ناقل DC مرة أخرى إلى PSM، والذي يعكسها ويغذيها مرة أخرى إلى شبكة التيار المتردد الرئيسية.
النتيجة هي نظام محرك أكثر كفاءة في استخدام الطاقة والتخلص من حمل الحرارة من مقاومات الفرامل — وهو أمر مهم في الخزانات ذات التبريد المحدود.
| المعلمة | القيمة |
|---|---|
| نطاق PSM المتوافق | PSM-15 حتى PSM-55 (سلسلة A06B-6087) |
| جهد الإدخال | 200–240 فولت تيار متردد، ثلاثي الطور |
| نوع الاستعادة | استعادة الطاقة (تعيد الطاقة إلى الشبكة) |
| المراجعة | مستخدم من المراجعة 05D وما بعدها |
| السلسلة | A16B-2202 |
| الحالة | متوقف — متوفر كقطعة غيار |
| المنشأ | اليابان |
داخل وحدات A06B-6087-H115 (PSM-15) إلى H155 (PSM-55)، تتعامل لوحة أسلاك A16B-2202-0421 مع تحويل الطاقة المادي. تشمل الدوائر الأساسية للوحة:
جسر مقوم ثلاثي الطور: يحول مدخل شبكة التيار المتردد ثلاثي الطور 200–240 فولت إلى تيار مستمر خام.
يجب أن تتحمل ثنائيات المقوم أو الثايرستورات في هذه المرحلة جهد الخط الكامل بين الخطين وذروة متطلبات تيار المحرك لنظام المحرك المتصل بالكامل.
دائرة الشحن المسبق: عند تشغيل PSM، تكون مكثفات ناقل DC في نظام المحرك غير مشحونة في البداية.
شحنها مباشرة سيؤدي إلى تيار اندفاع عالٍ جدًا. تحد دائرة الشحن المسبق — ترتيب مقاوم وموصل تجاوز على لوحة الأسلاك — من تيار الشحن أثناء التشغيل، ثم تتجاوز المقاومة بمجرد شحن المكثفات إلى جهد التشغيل.
ثم يغلق الموصل المغناطيسي (MCC) لتوصيل إمداد الشبكة الكامل، ويدخل PSM في التشغيل العادي.
مرحلة العاكس الاستعادي: تأخذ دائرة استعادة الطاقة تيار الاستعادة من ناقل DC (الناتج عن تباطؤ محاور السيرفو) وتحوله مرة أخرى إلى تيار متردد لإعادته إلى الشبكة. يتضمن ذلك مرحلة عاكس متحكم بها يجب مزامنتها مع تردد ومرحلة إمداد الشبكة.
توزيع ناقل DC: يتم توزيع جهد ناقل DC المنظم (اسميًا 300 فولت تيار مستمر لمدخل 200 فولت تيار متردد) عبر قضبان التوصيل إلى جميع وحدات SVM و SPM المتصلة في رف المحرك.
توفر لوحة الأسلاك نقاط توصيل الناقل ومسار التيار لهذا التوزيع.
تم تحديد A16B-2202-0421 من المراجعة 05D وما بعدها لوحدات PSM A06B-6087. استخدمت المراجعات السابقة (04C وما قبلها) لوحة أسلاك A16B-2202-0420. يمثل حد المراجعة عند 05D/04C تحديثًا للأجهزة في وحدة PSM — قدمت لوحة الأسلاك المحدثة (A16B-2202-0421) تحسينات على دائرة تحويل الطاقة مقارنة بـ -0420 الأقدم.
عند البحث عن بديل، تحدد مراجعة وحدة PSM لوحة الأسلاك الصحيحة.
تركيب لوحة من عصر المراجعة 04C في غلاف PSM من المراجعة 05D أو أحدث سيؤدي إلى عدم توافق في موصلات الواجهة أو تكوين الدائرة.
قم دائمًا بالرجوع إلى علامة مراجعة وحدة PSM مقابل مواصفات لوحة الأسلاك قبل الطلب.
تعمل لوحة أسلاك A16B-2202-0421، مثل جميع لوحات أسلاك PSM، في بيئة ذات جهد عالٍ. يعمل ناقل DC الذي تساعد هذه اللوحة في الحفاظ عليه بحوالي 300 فولت تيار مستمر في التشغيل العادي — جهد قاتل.
حتى بعد فصل مدخل الشبكة، تحتفظ مكثفات ناقل DC (في PSM وفي وحدات SVM/SPM المتصلة) بهذه الشحنة لبضع دقائق.
يجب أن تبدأ أي أعمال تتضمن إزالة أو فحص لوحة أسلاك A16B-2202-0421 بفترة انتظار دنيا بعد فصل الطاقة الرئيسية — عادةً ما تحدد دليل صيانة PSM 10–15 دقيقة — قبل أن يمكن افتراض أن جهد ناقل DC آمن.
خلال هذا الوقت، يجب أن ينطفئ مؤشر LED "CHARGE" على واجهة PSM، مما يؤكد تفريغ المكثف. يوفر قياس جهد ناقل DC مباشرة باستخدام مقياس جهد مناسب قبل لمس أي مكونات داخلية التأكيد النهائي.
س1: يعرض PSM رمز مؤشر LED للحالة يشير إلى وجود خطأ. كيف يرتبط فشل لوحة الأسلاك بأكواد إنذار محددة؟
يعرض عرض LED الخاص بـ PSM (عادةً 7 أجزاء مكونة من رقمين) رموز تشخيص تحدد النظام الفرعي داخل PSM الذي فشل. الرموز المتعلقة بزيادة أو نقص جهد ناقل DC، أو فشل الدائرة الرئيسية، أو خطأ دائرة الشحن المسبق تشير مباشرة إلى دوائر تحويل الطاقة في لوحة الأسلاك.
عادةً ما تشير الرموز المتعلقة باتصال FSSB أو فشل طاقة التحكم إلى لوحة التحكم المصاحبة بدلاً من لوحة الأسلاك.
يوفر دليل صيانة سلسلة ألفا جدول تفسير كامل لرموز LED — قم دائمًا بالرجوع إلى رمز الإنذار المحدد قبل تحديد اللوحة التي فشلت.
س2: هل يمكن استخدام A16B-2202-0421 من PSM-26 في PSM-37؟
تم إدراج A16B-2202-0421 كلوحة أسلاك مشتركة عبر PSM-15 حتى PSM-55، والتي تشمل كلاً من PSM-26 و PSM-37. إذا كانت كلتا الوحدتين من نفس جيل المراجعة (05D أو أحدث)، فإن لوحة الأسلاك هي نفس المكون ماديًا وكهربائيًا ويمكن استخدامها بشكل متبادل بين هذين الطرازين.
ومع ذلك، فإن التصميم الحراري لوحدة PSM الكاملة وتركيب الخزانة يتم قياسهما لكل تصنيف طاقة محدد للنموذج — تحقق دائمًا من إجمالي متطلبات خرج الكيلو واط لنظام محرك الجهاز مقابل القدرة المقدرة لوحدة PSM عند استبدال الوحدة بأكملها.
س3: يعرض PSM خطأ في مؤشر LED "CHARGE" ولا يصل ناقل DC أبدًا إلى جهد التشغيل. هل هذه لوحة الأسلاك؟
يشير الفشل الذي لا يتم فيه شحن ناقل DC بشكل صحيح إلى وجود مشكلة في دائرة الشحن المسبق أو مرحلة المقوم في لوحة الأسلاك. تشمل الأسباب الشائعة: مقاوم شحن مسبق محترق (يؤدي إلى عدم شحن الناقل على الإطلاق أو الشحن ببطء شديد)، أو فشل دائرة تشغيل موصل التجاوز (التي تمنع تجاوز المقاومة بعد الشحن الأولي)، أو ثنائيات مقوم فاشلة (تنتج ناقل DC جزئيًا أو صفرًا).
قبل استنتاج أن لوحة الأسلاك قد فشلت، تحقق من أن جهد التيار المتردد الوارد ضمن المواصفات وأن مصهرات خط التيار المتردد سليمة — تستغرق هذه الفحوصات الخارجية دقائق وتزيل الأسباب الأكثر شيوعًا لفشل ناقل DC.
س4: ما هي العلاقة بين لوحة أسلاك A16B-2202-0421 ومفاعل التيار المتردد الموصى به؟
بالنسبة لـ PSM-15 (A06B-6087-H115)، فإن مفاعل التيار المتردد الموصى به هو A81L-0001-0123. المفاعلات التيار المتردد هي مكونات خارجية مثبتة في اتجاه أعلى من PSM في أسلاك الخزانة — فهي تقلل من تيارات التوافقيات التي يسحبها مقوم PSM من مصدر الشبكة وتحد من معدل تيار الاندفاع.
المفاعل ليس جزءًا من لوحة الأسلاك نفسها ولكنه يعمل بالاقتران معها. يجب أن تكون المفاعلات موجودة دائمًا لتركيبات PSM، ويمكن أن يتسبب غيابها أو تصنيفها غير الصحيح في زيادة الضغط على مكونات المقوم في لوحة الأسلاك، مما قد يسرع من الفشل.
س5: تبدو لوحة أسلاك PSM تالفة ماديًا عند نقطة توصيل ناقل DC. هل يمكن إصلاح ذلك على مستوى المكون؟
يمكن أحيانًا إصلاح التلف المادي عند نقاط توصيل ناقل DC — اتصالات قضبان التوصيل المتفحمة أو المحترقة، أو مسارات النحاس التالفة، أو المكونات الحاملة للتيار الفاشلة في مسار الناقل — على مستوى المكون بواسطة مرافق إصلاح FANUC المتخصصة ذات القدرة على لحام التيار العالي واستبدال قضبان التوصيل المناسبة.
ومع ذلك، فإن آثار السلامة لإصلاح اتصال ناقل التيار العالي تتطلب أن يتم اختبار أي لوحة تم إصلاحها بشكل شامل تحت الحمل الكامل قبل إعادتها إلى الخدمة.
بالنسبة للوحات أسلاك PSM، غالبًا ما تكون وحدات التبادل المختبرة من الموردين المتخصصين هي الحل الأكثر موثوقية وفعالية من حيث التكلفة مقارنة بالإصلاح الداخلي على مستوى المكون، خاصة عندما يكون مدى الضرر غير مؤكد.
