| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |

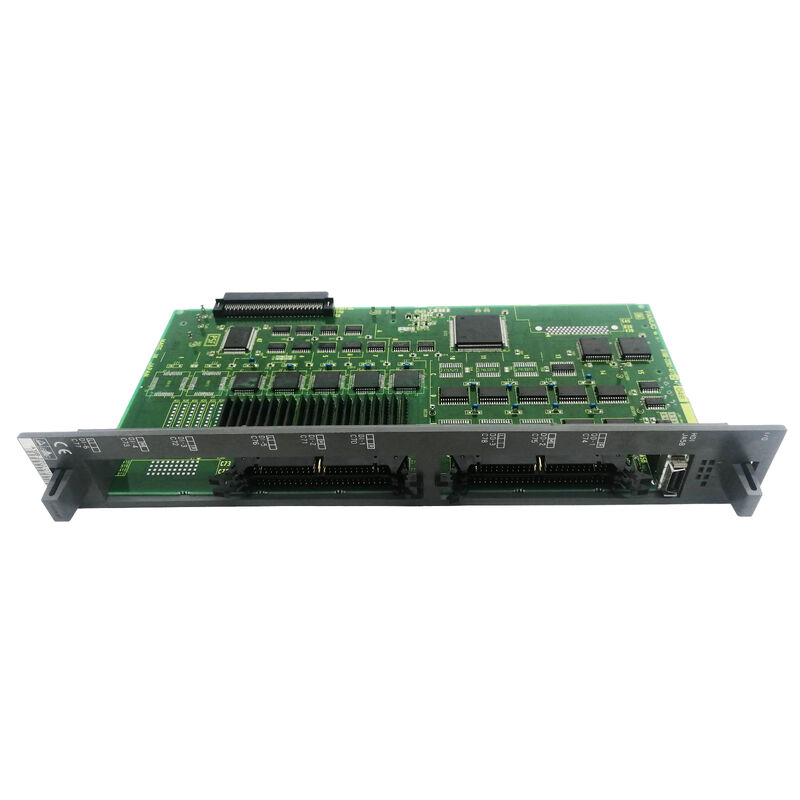

| رقم الموديل | A16B-2202-0571 |
كانت سلسلة FANUC 15-B هي نظام CNC الرائد لتطبيقات المعالجة المعقدة ومتعددة المحاور. تم وضعه فوق السلسلة 16/18 في تشكيلة FANUC، حيث يوفر 15-B عدد المحاور وقوة المعالجة وقدرة الاستيفاء المتقدمة المطلوبة من أجل:
مراكز تصنيع معقدة ذات 5 محاور (F15-M):تحديد محيط 5 محاور متزامن، قالب وقالب عالي الدقة، تصنيع مكونات الفضاء الجوي.
مراكز تحويل متعددة الأبراج ومتعددة المغزل (F15-T):تتطلب الأبراج المتعددة والمغزل الفرعي والمحور Y ووظائف نقل الأجزاء عددًا كبيرًا من المحاور وتسلسلات PMC معقدة.
يحدد "B" في السلسلة 15-B جيل الأجهزة - منصة الجيل الثاني 15 مع بنية المعالج المحدثة وأداء المؤازرة والمغزل المحسن مقارنة بالطراز 15-A السابق.
| المعلمة | قيمة |
|---|---|
| نوع اللوحة | وحدة المعالجة المركزية الفرعية ثنائي الفينيل متعدد الكلور |
| نظام CNC | سلسلة فانوك 15-ب |
| المتغيرات | F15-M (التصنيع الآلي)، F15-T (الخراطة) |
| تعيين | وحدة المعالجة المركزية الفرعية C (وحدة المعالجة المركزية الفرعية على مستوى القدرة C) |
| مسلسل | A16B-2202 |
تستخدم سلسلة FANUC 15-B بنية معالجة موزعة. تتولى لوحة وحدة المعالجة المركزية الرئيسية وظائف CNC الأساسية - استيفاء رمز G وتنفيذ سلم PMC والعرض والاتصال. عندما يتم تكوين النظام لعدد كبير من المحاور، تقوم لوحة وحدة المعالجة المركزية الفرعية بتوسيع هذه السعة:
معالجة المحور المستقل:تأخذ وحدة المعالجة المركزية الفرعية ملكية محاور مؤازرة إضافية - عادةً تلك التي تتجاوز سعة وحدة المعالجة المركزية الرئيسية الأساسية. يقوم بتشغيل أمر الموضع الخاص به ومعالجة الملاحظات لهذه المحاور الموسعة بعرض النطاق الترددي الكامل للحلقة المؤازرة.
عملية موازية:تعمل وحدة المعالجة المركزية الفرعية بالتوازي مع وحدة المعالجة المركزية الرئيسية. بينما تقوم وحدة المعالجة المركزية الرئيسية بمعالجة المحاور الخاضعة لسيطرتها، تقوم وحدة المعالجة المركزية الفرعية بمعالجة المحاور المخصصة لها في نفس الوقت. تتم مزامنة كلا وحدتي المعالجة المركزية (CPU) من خلال ناقل CNC المشترك - مما يوفر للمشغل نظامًا سلسًا وموحدًا متعدد المحاور.
التسمية "الفرعية C":يحدد "Sub C" في وصف المنتج مستوى قدرة وحدة المعالجة المركزية الفرعية هذه. قدمت السلسلة 15-B متغيرات متعددة لوحدة المعالجة المركزية الفرعية بمستويات معالجة مختلفة - يتوافق المستوى C مع قدرة معالجة محددة ضمن عائلة وحدة المعالجة المركزية الفرعية 15-B.
خطأ وحدة المعالجة المركزية الفرعية لمركز المعالجة ذو 5 محاور من السلسلة 15-M:يقوم مركز التصنيع F15-M بتطوير إنذارات على وجه التحديد على المحورين الرابع والخامس - المحاور التي تعالجها وحدة المعالجة المركزية الفرعية - بينما يستمر X وY وZ في العمل بشكل طبيعي. تم تحديد A16B-2202-0571 على أنه الخطأ. يستعيد الاستبدال عملية 5 محاور.
صيانة وحدة المعالجة المركزية الفرعية للمخرطة متعددة الأبراج من السلسلة 15-T:يخضع مركز الدوران ذو البرج المزدوج F15-T والمزود بعمود دوران فرعي لتجديد نظام التحكم. تم استبدال A16B-2202-0571 جنبًا إلى جنب مع لوحة وحدة المعالجة المركزية الرئيسية لتجديد شامل للنظام.
س1: ما الفرق بين A16B-2202-0571 (وحدة المعالجة المركزية الفرعية) وA16B-3200-0060 (وحدة المعالجة المركزية الرئيسية) للسلسلة 15-B؟
A16B-3200-0060 هي اللوحة الأم الرئيسية لوحدة المعالجة المركزية - اللوحة الأساسية التي تتصل بها جميع اللوحات الأخرى، وتتعامل مع وظائف CNC الأساسية. A16B-2202-0571 هي لوحة وحدة المعالجة المركزية الفرعية - وهي لوحة معالج ثانوية تعمل على توسيع عدد المحاور بما يتجاوز السعة الأساسية لوحدة المعالجة المركزية الرئيسية. يجب أن يكون كلاهما موجودًا وفعالاً حتى يعمل نظام Series 15-B متعدد المحاور كامل التكوين بشكل صحيح.
س2: هل يعمل الطراز A16B-2202-0571 في كل من تكوينات 15-M و15-T بدون تعديل؟
نعم. يؤكد وصف اللوحة "PCB - 15M/T / F15B SUB CPU BOARD" - فهو يخدم كلا التكوينين. يحدد برنامج PMC ومعلمات محور CNC المحاور والوظائف المخصصة لوحدة المعالجة المركزية الفرعية - وليس لوحة الأجهزة نفسها. ليست هناك حاجة لأي تعديل على اللوحة للتغيير بين تكوينات التشغيل الآلي والتحويل.
س3: هل يتطلب استبدال A16B-2202-0571 نسخًا احتياطيًا لمعلمات محور وحدة المعالجة المركزية الفرعية؟
يتم تخزين معلمات CNC للمحاور الفرعية التي تسيطر عليها وحدة المعالجة المركزية (CPU) في وحدات ذاكرة SRAM الرئيسية للسلسلة 15-B - وليس في لوحة وحدة المعالجة المركزية الفرعية نفسها. لا يؤثر استبدال A16B-2202-0571 على بيانات المعلمات المخزنة. ومع ذلك، قم دائمًا بإجراء نسخة احتياطية كاملة للمعلمات قبل صيانة أي لوحة رئيسية أو لوحة وحدة المعالجة المركزية الفرعية كإجراء وقائي.
س4: هل A16B-2202-0571 خاص بالسلسلة 15-B أم يُستخدم أيضًا في السلسلة 15-A؟
يحدد وصف المنتج بوضوح "F15B" - 15-B (الجيل الثاني للأجهزة). تستخدم السلسلة 15-A بنية أجهزة مختلفة. A16B-2202-0571 هي لوحة وحدة المعالجة المركزية الفرعية 15-B وهي غير متوافقة مع أنظمة 15-A.
