لوحة الدوائر CNC
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A16B-2202-0720 |

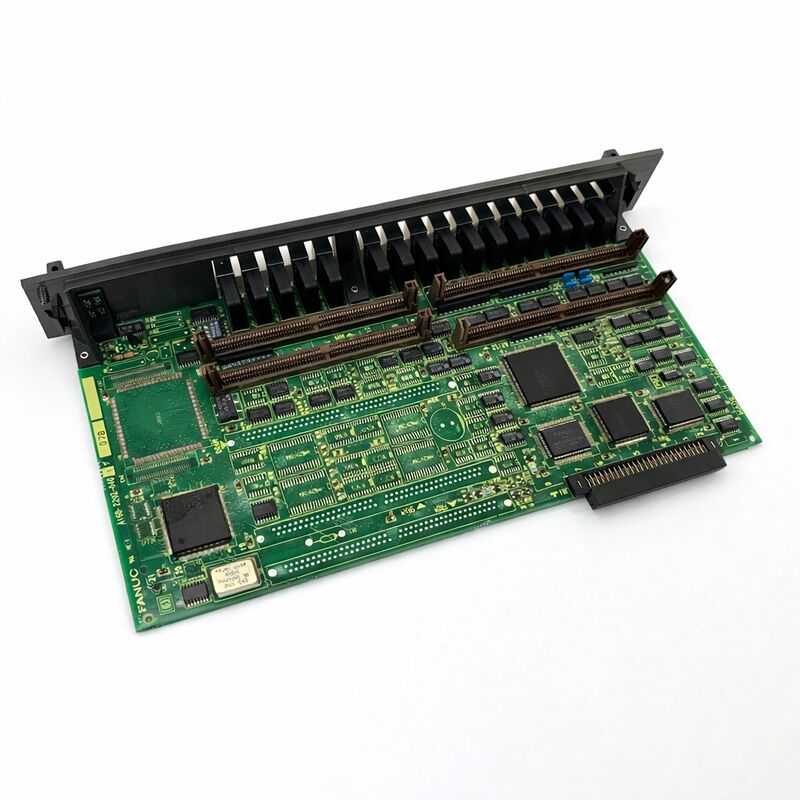

رقم القطعة: A16B-2202-0720
الشركة المصنعة: FANUC Corporation (اليابان)
نوع المنتج: لوحة مشغل / لوحة إدخال/إخراج للآلة
سلسلة اللوحة: A16B-2202
مدخلات رقمية (DI): 104
مخرجات رقمية (DO): 80
تخطي عالي السرعة: نعم (HDI)
الأنظمة المتوافقة: FANUC Series 15 / 16 / 18 Model B and C
A16B-2202-0720 هي لوحة إدخال/إخراج من النوع المصدر 104 مدخل / 80 مخرج مع قدرة تخطي عالية السرعة لأنظمة FANUC Series 16 و 18 CNC.
إنها أكبر نسخة من عدد الإدخال/الإخراج في سلسلة A16B-2202 — حيث توفر 104 قناة إدخال رقمية و 80 قناة إخراج رقمية في لوحة واحدة، بالإضافة إلى دائرة الإدخال الرقمي عالية السرعة (HDI) المدمجة التي تمكن وظائف التخطي عالية السرعة لتطبيقات المسح والقياس أثناء التشغيل.
في بنية FANUC CNC، تعتبر لوحة الإدخال/الإخراج هي النقطة التي تتصل بها أجهزة المجال المادية للآلة بوحدة التحكم CNC. يجب أن تتصل كل مفتاح حد، ومستشعر تقارب، وصمام لولبي، وملف تتابع، ومؤشر لوحة على الآلة بأجهزة الإدخال/الإخراج قبل أن يتمكن برنامج PMC من قراءته أو تشغيله.
توفر A16B-2202-0720 قنوات 104 + 80 التي تتطلبها تكوينات الآلات الأكبر — مراكز التشغيل ذات المغيرات التلقائية للأدوات، وأنظمة المنصات، وتسلسلات التثبيت المعقدة تتراكم بسرعة متطلبات الإدخال/الإخراج التي لا تستطيع اللوحات الأصغر استيعابها.
تُركب هذه اللوحة كوحدة إدخال/إخراج مستقلة وتتصل باللوحات الرئيسية المتوافقة مثل A16B-2202-0860 و A16B-3200-0190. يتم تشغيلها بواسطة وحدات إمداد طاقة مخصصة في عائلة A16B-1212.
| المعلمة | القيمة |
|---|---|
| رقم القطعة | A16B-2202-0720 |
| الشركة المصنعة | FANUC Corporation |
| نوع المنتج | لوحة إدخال/إخراج من النوع المصدر |
| سلسلة اللوحة | A16B-2202 |
| مدخلات رقمية | 104 قناة (DI) |
| مخرجات رقمية | 80 قناة (DO) |
| تخطي عالي السرعة | نعم — HDI (إدخال رقمي عالي السرعة) |
| نوع الإدخال/الإخراج | نوع المصدر (أجهزة المجال التي تسحب التيار) |
| الأنظمة المتوافقة | FANUC Series 15 / 16 / 18 Model B and C |
| اللوحات الرئيسية المتوافقة | A16B-2202-0860, A16B-3200-0190 وغيرها |
| وحدة إمداد الطاقة المتوافقة | سلسلة A16B-1212-053x / A16B-1212-087x |
| المنشأ | اليابان |
| درجة حرارة التشغيل | 0 – 55 درجة مئوية |
| الحالة المتاحة | جديد (فائض) / مجدد / مُصلح |
كل وظيفة آلة يتحكم فيها PMC تتطلب نقطة إدخال/إخراج واحدة على الأقل. صمام هيدروليكي رباعي الاتجاه يتطلب مخرجين على الأقل. باب بمفاتيح حد مفتوح ومغلق يتطلب مدخلين. مستشعر تأكيد مغير الأدوات يتطلب مدخلًا واحدًا لكل محطة في بعض التكوينات.
مغير المنصات التلقائي يضيف طبقة أخرى من متطلبات الإدخال/الإخراج فوق ذلك.
الآلات التي تتطلب 100+ نقطة إدخال/إخراج شائعة. مركز تشغيل أفقي نموذجي مع ATC ومغير منصات قد يستخدم 60-80 مخرجًا و 70-90 مدخلًا في تكوين معتدل.
104 مدخل و 80 مخرج في A16B-2202-0720 تغطي هذا النطاق بشكل مريح كحل لوحة واحدة.
الفرق بين -0720 (104 DI / 80 DO مع تخطي) و -0721 المجاور (104 DI / 72 DO مع تخطي) هو ثماني قنوات إخراج. بالنسبة للآلات ذات متطلبات الإخراج العالية — أنظمة ATC الكبيرة، ومناطق التبريد المتعددة، وأنظمة التثبيت الهيدروليكية متعددة المناطق — يمكن أن تكون المخرجات الثمانية الإضافية هي الفرق بين وضع الإدخال/الإخراج على لوحة واحدة والحاجة إلى لوحة إضافية.
مدخل التخطي عالي السرعة هو دائرة كهربائية منفصلة عن المدخلات الرقمية القياسية. يتم توصيله سلكيًا لتجاوز تأخير دورة مسح PMC وإشارة وحدة استيفاء المحور CNC مباشرة. هذا المسار المباشر هو ما يجعل الاستجابة في نطاق الميلي ثانية إلى إشارات التخطي الممكنة.
في تطبيقات المسح، تولد مسبار قياس قطعة العمل إشارة كهربائية عند ملامستها لسطح الجزء. يجب على CNC التقاط موضع المحور الدقيق في لحظة التلامس.
أي تأخير بين إشارة المسبار وتثبيت الموضع — حتى بضعة ميلي ثانية — يترجم إلى خطأ في الموضع في النتيجة المقاسة.
دائرة HDI في هذه اللوحة تزيل تأخير دورة مسح PMC من هذا المسار، مما يوفر استجابة في نطاق الميلي ثانية المطلوبة للمسح الدقيق.
نفس مدخل HDI يستخدم في القياس أثناء التشغيل، حيث تلامس رأس القياس سطحًا مصقولًا للتحقق من الامتثال الأبعادي في منتصف الدورة. كما أنه يستخدم لقياس طول الأداة عند استخدام مسبار ثابت أو سطح مرجعي كنقطة مرجعية.
بدون HDI — الموجود في النسخ -0725 و -0726 في نفس السلسلة — يمكن أداء وظائف التخطي فقط باستخدام المدخلات الرقمية القياسية، والتي تخضع لتأخير مسح PMC. بالنسبة لتطبيقات المسح، هذا غير مقبول.
وجود HDI يميز هذه اللوحة كخيار صحيح لمراكز التشغيل المجهزة بالمسابير.
يصف نوع مصدر الإدخال/الإخراج اتجاه تدفق التيار في دوائر الإدخال. في لوحات النوع المصدر، توفر اللوحة التيار لجهاز المجال. جهاز المجال — مستشعر، مفتاح حد، أو زر — يربط مسار الدائرة بالأرض (0 فولت) عند تنشيطه.
هذا يسحب المدخل إلى الأرض وتكتشف اللوحة التنشيط.
هذه الاتفاقية عكس نوع سحب الإدخال/الإخراج، حيث تسحب اللوحة التيار من جهاز المجال.
الفرق العملي هو في كيفية تكوين أسلاك المجال — أسلاك النوع المصدر تربط الحمل بين مخرج اللوحة والأرض، بينما أسلاك النوع الساحب تربط الحمل بين جهد الإمداد ومدخل اللوحة.
يجب أن تتطابق أسلاك اللوحة مع نوع اللوحة. تأكد من نوع الإدخال/الإخراج للوحة الحالية من ملصقها قبل شراء بديل.
س1: دورة المسح لمركز التشغيل تنتج قياسات غير متناسقة. الأبعاد التي يقيسها المسبار تختلف أكثر من المتوقع. هل يمكن أن تكون A16B-2202-0720 هي السبب؟
يمكن أن ينبع عدم اتساق قياس المسبار من دائرة مدخل HDI، أو قلم المسبار أو جسمه، أو معلمات تباطؤ المحور.
أولاً، تأكد من توصيل مدخل تخطي HDI بالطرف الصحيح على هذه اللوحة — وليس بمدخل DI قياسي. إذا تم تأكيد اتصال HDI، تحقق من جودة إشارة تشغيل المسبار باستخدام راسم الذبذبات: مطلوب تشغيل نظيف وخالٍ من الارتداد لقياسات متسقة.
إذا كان التشغيل نظيفًا واتصال HDI صحيحًا، فيجب اختبار دائرة HDI الخاصة باللوحة بواسطة فني خدمة FANUC مؤهل.
س2: توقفت العديد من مخرجات الآلة عن العمل بعد زيادة في الطاقة. يبدو أن الإدخال/الإخراج المتبقي طبيعي. هل يمكن أن تكون اللوحة تالفة جزئيًا؟
نعم. دوائر تشغيل مخرجات DO على لوحات الإدخال/الإخراج عرضة للنبضات الفولتية. يمكن أن تتلف زيادة الطاقة قسمًا واحدًا أو أكثر من أقسام تشغيل المخرجات مع ترك الأقسام الأخرى سليمة.
ينتج هذا نمطًا من فشل المخرجات الانتقائي بينما تستمر القنوات الأخرى في العمل.
تأكد من قنوات المخرجات المحددة التي فشلت وتحقق من وجود تلف مرئي للمكونات على اللوحة بالقرب من أقسام المخرجات تلك. فشل اللوحة الجزئي بسبب تلف الزيادة هو وضع خطأ شائع.
س3: الآلة لديها تكوين إدخال/إخراج 96 مدخل / 64 مخرج. هل يمكن لـ A16B-2202-0720 استبدال اللوحة الحالية؟
توفر A16B-2202-0720 104 DI و 80 DO — أكثر مما يتطلبه التكوين الحالي. القنوات الإضافية ببساطة غير مستخدمة. إذا كانت اللوحة الرئيسية، وإمداد الطاقة، والبرنامج متوافقين مع لوحة -0720، فيمكنها العمل كبديل مع تعيين القنوات المستخدمة للإشارات الحالية.
تأكد من توافق نوع اللوحة (مصدر مقابل ساحب، وتوافق اللوحة الرئيسية) قبل المتابعة. القنوات غير المستخدمة لا تسبب أي مشكلة تشغيلية.
س4: تم استبدال لوحة الإدخال/الإخراج. بعض المدخلات لا تستجيب بشكل صحيح على الرغم من أن أسلاك المجال تبدو صحيحة. ما الذي يجب التحقق منه؟
بعد استبدال لوحة الإدخال/الإخراج، تأكد من أن شاشة التشخيص في CNC تعرض نفس تعيين عنوان الإدخال/الإخراج الذي يتوقعه برنامج السلم. إذا كانت اللوحة البديلة لديها تكوين عنوان إدخال/إخراج مختلف — تم تعيينه بواسطة مفاتيح الأجهزة أو المعلمات — فإن السلم يقرأ الإشارات من عناوين خاطئة.
تحقق من إعدادات مفتاح DIP الخاص باللوحة مقابل إعدادات اللوحة الأصلية قبل تشغيل الطاقة.
تكوين العنوان هو خطأ شائع أثناء استبدال لوحة الإدخال/الإخراج.
س5: ما هو الفرق بين A16B-2202-0720 و A16B-2202-0725؟
توفر كلتا اللوحتين 104 DI و 80 DO. تتضمن -0720 دائرة التخطي عالي السرعة (HDI)؛ لا تتضمن -0725 ذلك.
إذا كانت الآلة تستخدم دورات المسح التي تتطلب استجابة HDI، فإن -0720 فقط هي التي ستوفر دقة القياس المطلوبة.
إذا كانت الآلة لا تستخدم المسح أو التخطي عالي السرعة، فإن أيًا من اللوحتين مناسب وظيفيًا، على الرغم من أن -0720 توفر القدرة إذا تمت إضافة المسح لاحقًا.
