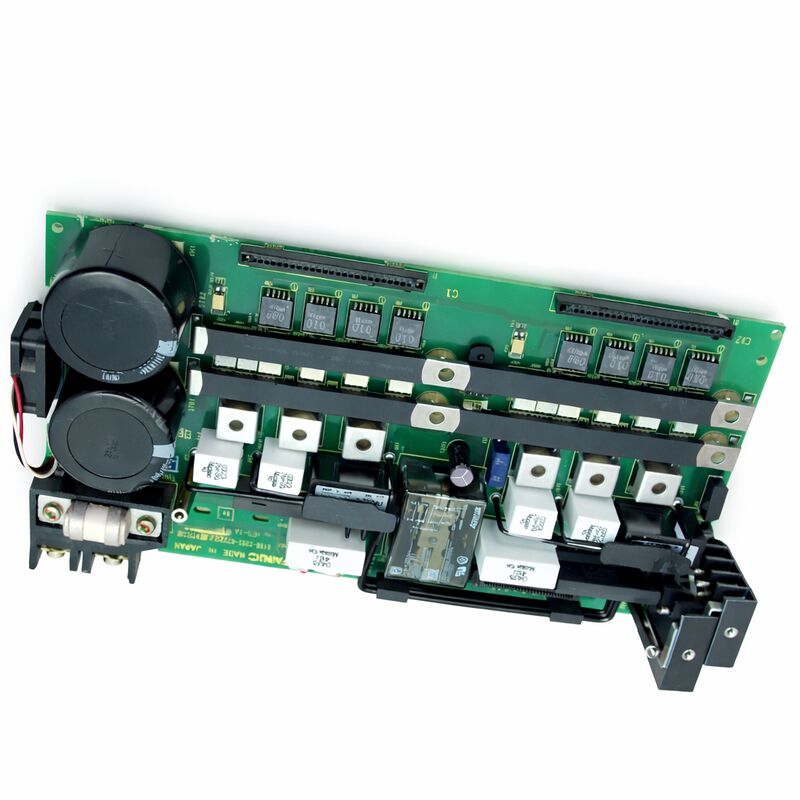

لوحة FANUC SERVO AMPLIFIER A16B-2202-0721 A16B22020721 A16B-22O2-O721 المستخدمة

FANUC A16B-2202-0721 ∙ مصدر نوع 104/72 I/O PCB مع قفز عالي السرعة

رقم الجزء:A16B-2202-0721

المصنع:شركة فانوك (اليابان)

نوع المنتج:لوحة PCB الإدخال / الإخراج نوع المصدر ، 104 DI / 72 DO مع قفزة عالية السرعة

سلسلة اللوحات:A16B-2202

نظرة عامة

A16B-2202-0721 هي لوحة PCB إدخال / إخراج من نوع المصدر تحمل 104 مدخلات رقمية و 72 مخرجات رقمية ، مع وظيفة قفز عالية السرعة المخصصة مدمجة في اللوحة.ينتمي إلى عائلة لوحات A16B-2202 I / O من FANUC سلسلة PCB I / O القياسية المستخدمة عبر العديد من أجيال التحكم CNC من FANUC.

لوحات الإدخال / الإخراج هي الواجهة بين جهاز التحكم CNC والأجهزة الميدانية للآلة.

كل جهاز استشعار، ومفتاح، ومحرك، ومرور، وضوء إشارة على الآلة تتصل إلى CNC من خلال نقاط إدخال / إخراج.

A16B-2202-0721 يوفر 104 من هذه الاتصالات المدخلة و 72 اتصال مخرج في لوحة واحدةفي تكوين مخرج المصدر معناه أن ترانزستورات الإخراج توفر التيار إلى الأحمال المتصلة بدلاً من إغراقها.

وظيفة skip hi-speed هي مدخل متخصص عالي السرعة يتجاوز فترة تأخر دورة الفحص العادية لإدخال/إخراج. يتم قراءة قنوات الإدخال/إخراج القياسية بمعدل فحص PMC،الذي يقدم تأخير المسح بين حدث الإشارة المادية واستجابة CNC.

يلتقط إدخال السرعة العالية انقطاع الإشارة مباشرة على مستوى الأجهزة ، مما يسمح لجهاز CNC بتسجيل موقع المحور في اللحظة التي يتم فيها إطلاق إشارة الانقطاع.

هذه هي الآلية الكامنة وراء دورات الاستكشاف وقياس الأدوات وعمليات القياس أثناء العملية ‬ في أي مكان يجب أن تلتقط الآلة موقفاً دقيقاً في اللحظة التي يتم فيها اتصال القياس.

المواصفات الرئيسية

المصدر مقابل الغرق لماذا يهم

تتوفر لوحات إدخال وإخراج FANUC في تكوينات المصدر والإخراج المغمور. يحدد نهج الأسلاك في أجهزة المجال للآلة أي نوع هو الصحيح لآلة معينة.مصادر المخرجات توفير الجهد الإيجابي إلى الحمل عودة مشتركة من جهاز المجال يصل إلى السكة الحديدية السلبية.مخرجات الغطاء تسحب الإشارة منخفضة ‬ الاتصالات الإيجابية لجهاز المجال إلى قاطع التوريد ولوحة الإدخال / الإخراج توفر مسار العودة.

خلط لوحات المصدر والغسالة في خزانة المحرك التي كانت مشبكة للتركيب المعاكس يتطلب إعادة التوصيل.

هذا ليس تغييراً تافهاً على آلة مثبتة بالكاملتأكيد نوع مخرج اللوحة المثبتة من ملصقها ومن الوثائق الكهربائية للآلة.

تسمية المصدر/المغسلة دائماً على ملصق اللوحة.

تطبيقات التحقيق والقياس

إدخال قفز عالية السرعة على هذه اللوحة يتصل مباشرة إلى أجهزة التعامل مع انقطاع CNC. عندما تصل إشارة على هذا المدخل عادة من مسبار اللمس،أو مسبار قياس ال CNC يلتقط عدد الموقف المحورية الحالية في الأجهزةلا يوجد تأخير في مسح البرنامج

هذا التقاط موقع الأجهزة هو ما يسمح بالتحقيق الدقيق في قطعة العملالموقف المسجل في لحظة اتصال المسبار سوف يتأخر بحد أقصى دورة مسح PMC واحدة عادة بضع ميلي ثانية.

في معدلات التغذية المستخدمة في المسح، حتى بضعة ميلي ثانية من التأخير يترجم إلى خطأ موضع قابل للقياس. القفز عالي السرعة يلغي هذا التأخير.

الموقف دقيق لتحديد دورة التداخل في CNC.

تعتمد دورات الاستكشاف وقياس طول الأداة التلقائي والقياس أثناء العملية على أنظمة FANUC على وظيفة الأجهزة هذه.

يوفر A16B-2202-0721 هذه الميزة المتكاملة إلى جانب عدد قنوات الإدخال / الإخراج الرئيسية.

تكوين الصف الإدخالي / الخارجي تأكيد قبل الطلب

هذه اللوحة تدعم تكوينينين مختلفين لصفّات إدخال/إخراج الموصّلات: ترتيب من صفّين وترتيب من صفّين.

يختلف تخطيط الاتصال المادي واتصالات حزام الأسلاك بين هذه التكوينات.

تثبيت لوحة مع تشكيل صف مختلف عن تلك التي كانت آلة الأسلاك يتطلب تعديل الحزام.

قبل الطلب، تحديد عدد الصفوف من مكونات الإدخال / الإخراج التي تستخدم اللوحة المثبتة حاليا.

تحقق من اللوحة المادية في الخزانة أو تحقق من الوثائق الكهربائية للآلةهذه خطوة التحقق العملية ‬ يتم التعرف على التكوينينين بنفس رقم الجزء.

الأسئلة الشائعة

س1: لا تظهر عدة مخرجات PMC أي استجابة ، ولكن يبدو أن سلم PMC يعمل بشكل طبيعي. هل يمكن أن يكون A16B-2202-0721 هو الخطأ؟

عجز إخراج جزئي: عدة مخرجات متتالية لا تستجيب بينما يعمل الآخرون مع حالة تنفيذ PMC العادية غالبا ما يشير إلى خطأ في قسم السائق على PCB الإدخال / الإخراج نفسه.تحقق من الفيوز للخروج السكة الحديدية المشتركة أولا.

إن انفجر مصدر الخروج المشترك يقتل جميع المخرجات التي يتم تغذيتها من هذا المشترك. إذا كان المصدر سليمًا ، فإن قسم محرك الخروج من اللوحة هو الخطأ المحتمل.

س2: تستخدم الآلة دورة رينيشاو للتحقيق. يطلق المسبار ولكن الموقف المسجل يتم تحويله باستمرار. هل مدخل قفز عالي السرعة هو المشكلة؟

تعديل الموقف المتسق على المسبار بدلاً من التشتت العشوائي عادة ما يكون مشكلة معدل التغذية أو متجه النهج أكثر من خطأ أجهزة الإدخال.

إن فشل إدخال قفز عالي السرعة الحقيقي يسبب أن لا تسجل CNC حدث قفز على الإطلاق ، أو تسجله في وضع تأخير مسح البرنامج.

إذا تم إطلاق المسبار و تم تسجيل الموقف ولكن تم تحويله، تحقق من معايير ماكرو المسبار وإعداد معدل التغذية.

إذا لم يتم تسجيل أي حدث للانفصال، اختبر إشارة إدخال الانفصال في رابط اللوحة.

السؤال 3: هل يمكن استبدال نوع المصدر A16B-2202-0721 مع لوحة إدخال/إخراج من نوع المغسلة بنفس عدد DI/DO؟

لا، لوحات المصدر والغسيل لديها قطبية ترانزستور مختلفة

حمولة من نوع المغسلة متصلة بمخرج مصدر ، أو العكس ، لن تعمل بشكل صحيح وقد تلحق الضرر باللوحة أو جهاز الميدان. استبدالها فقط لوحة من نوع المخرج المتطابق.

تأكد من أن اللوحة المثبتة هي نوع المصدر قبل الطلب.

س4: تم استبدال لوحة الإدخال والإخراج ولكن بعض اتصالات أجهزة الميدان متقطعة الآن. ما الذي يجب التحقق منه أولاً؟

تحقق من أن جميع أجهزة توصيل الإدخال والإخراج مثبتة بالكامل على اللوحة الجديدة.

موصلات لوحات الإدخال / الإخراج على أقراص FANUC PCB مناسبة للضغط

قم بإعادة وضع كل وصلة بقوة وإعادة اختبار نقاط الإدخال / الإخراج المتضررة قبل التحقيق في الأسلاك الميدانية.

س5: كيف يتم توصيل مدخل قفز عالي السرعة على A16B-2202-0721؟

يستخدم مدخل قفزة عالية السرعة رابطًا مخصصًا منفصلًا عن حزام الإدخال / الإخراج القياسي. يربط مباشرة بإشارة إخراج جهاز الاستكشاف.

يجب أن تتطابق قطبية الإشارة وجهد الواجهة مع ما تتوقعه اللوحة عادة إشارة NPN أو PNP 24 VDC اعتمادا على التكوين الكهربائي للآلة.

الرجاء الرجوع إلى دليل الاتصال للجهاز للحصول على مخطط الأسلاك الصحيح.
