| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A16B-2202-0726 |
رقم القطعة: A16B-2202-0726
الشركة المصنعة: FANUC Corporation (اليابان)
نوع المنتج: لوحة دوائر مطبوعة لواجهة الإدخال/الإخراج (لوحة DI/DO)
سلسلة اللوحة: A16B-2202
الوصف: لوحة دوائر مطبوعة — DI/DO: 104/72 بدون تخطي عالي السرعة، F16M/T

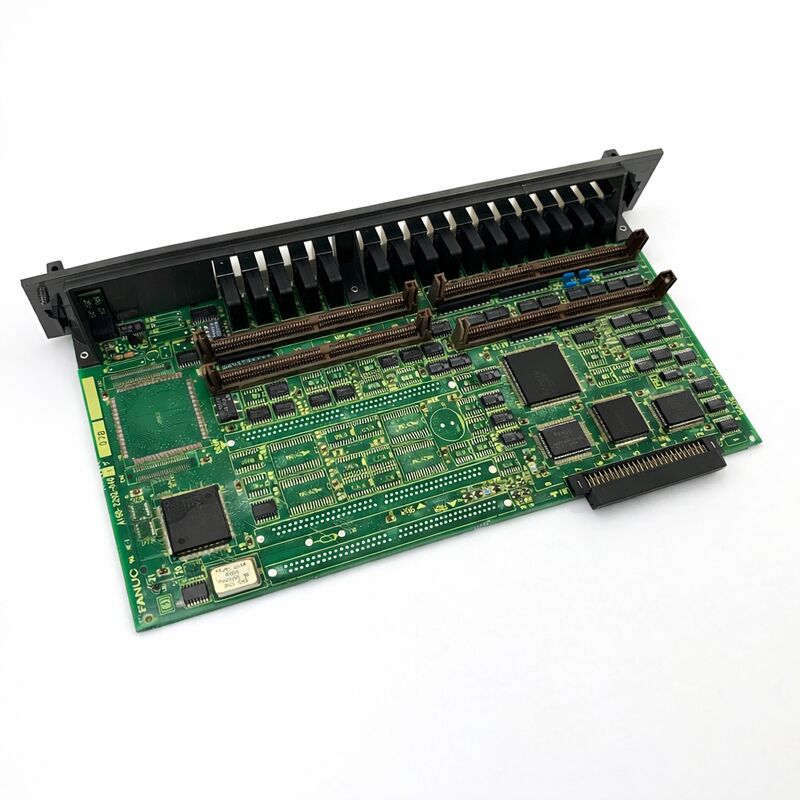

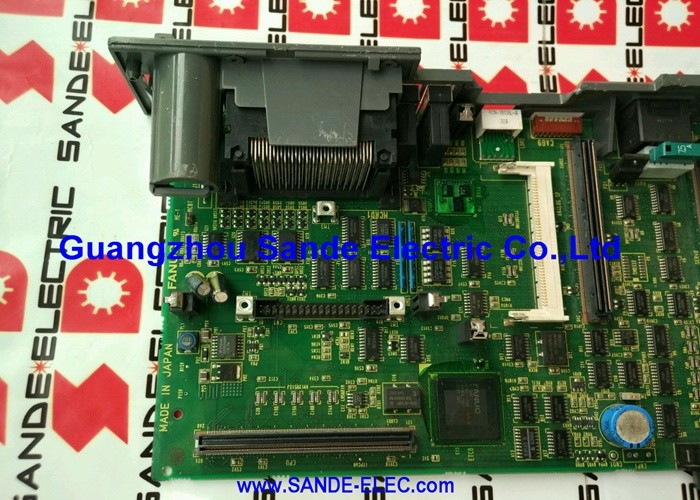

A16B-2202-0726 هي لوحة دوائر مطبوعة لواجهة الإدخال/الإخراج لوحدات التحكم FANUC F16M و F16T — وهي متغيرات مراكز التشغيل والسمكرة من السلسلة 16-A. توفر واجهة الإدخال والإخراج الرقمية المنفصلة بين PMC (وحدة التحكم الآلية القابلة للبرمجة) لوحدة التحكم CNC والأجهزة الميدانية لأداة الآلة، حاملة 104 مدخلات رقمية و 72 مخرجات رقمية عبر لوحة واحدة.
كانت وحدات التحكم F16M و F16T — وهي الخلفاء لجيل 16-A الأقدم — من بين أولى منصات FANUC CNC التي تقدم حلاً تحكميًا عالي القدرة حقًا للتشغيل الإنتاجي بأسعار تنافسية.
كانت تعمل ببيئة البرمجة القياسية لـ FANUC، وتدعم نظام محركات Alpha، وتقدم نوع الأداء التشغيلي الذي يتطلبه تصنيع الأجزاء الدقيقة.
لوحة الإدخال/الإخراج هي المكون الذي يربط كل هذه الذكاءات التحكمية بالآلة المادية: آلية تغيير الأداة، نظام التبريد، مفاتيح حد المحور، أقفال الأبواب، الأنظمة الهيدروليكية، وجميع عناصر التحكم المنفصلة التي تجعل مركز التشغيل نظامًا إنتاجيًا كاملاً.
تسمية "بدون تخطي عالي السرعة" هي معرف مهم.
تسمح وظيفة التخطي عالي السرعة لوحدة التحكم CNC باكتشاف إشارة تخطي عالية السرعة من مسبار قياس أثناء العملية أو مستشعر لمس وتسجيل موضع المحور الحالي فورًا دون تأخير مسح الإدخال/الإخراج القياسي.
لا تتضمن A16B-2202-0726 هذه الدائرة — إنها النسخة للآلات التي لا تتطلب قياسًا أثناء العملية أو تطبيقات القياس عالية السرعة. نظيرتها مع وظيفة التخطي هي A16B-2202-0725 (التي تحمل نفس عدد 104DI/72DO مع إضافة مدخل التخطي).
| المعلمة | القيمة |
|---|---|
| رقم القطعة | A16B-2202-0726 |
| الشركة المصنعة | FANUC Corporation |
| نوع المنتج | لوحة دوائر مطبوعة لواجهة الإدخال/الإخراج |
| سلسلة اللوحة | A16B-2202 |
| الأنظمة المتوافقة | السلسلة 16-A — F16M, F16T |
| مدخلات رقمية | 104 |
| مخرجات رقمية | 72 |
| تخطي عالي السرعة | غير متضمن |
| نوع الإدخال/الإخراج | نوع الغرق (مدخل/مخرج غرق NPN) |
| جهد الإشارة | 24 فولت تيار مستمر |
| الأصل | اليابان |
| درجة حرارة التشغيل | 0 – 55 درجة مئوية |
| الحالة | توقف عن التصنيع |
ينتج مركز تشغيل يتم التحكم فيه بواسطة F16M الكثير من حركة مرور الإدخال/الإخراج. مدخلات تأكيد جيب مخزن الأدوات، إشارات حالة تسلسل مبدل الأدوات الأوتوماتيكي، مفاتيح تدفق ومستوى نظام التبريد، تأكيدات موضع نظام المنصات، مدخلات خطأ ناقل الرقائق، مستشعرات ضغط الهيدروليك، مدخلات الأمان المقفلة للأبواب — وعلى جانب المخرجات، أوامر الملف اللولبي لجميع الوظائف الهوائية والهيدروليكية، إشارات صمام التبريد، أضواء المؤشر، ومخرجات بدء الدورة.
يمكن لمركز تشغيل كامل الميزات بسهولة استخدام 60-80 نقطة إدخال و 40-50 نقطة إخراج.
تمنح سعة A16B-2202-0726 البالغة 104/72 صانع الآلات مساحة كافية لآلة كاملة مع مساحة للخيارات.
تقود المخرجات الـ 72 ملفات ترحيل 24 فولت تيار مستمر للآلة، والصمامات اللولبية، ودوائر المؤشر مباشرة.
كل دائرة إخراج لها تصنيف تيار محدد — عادة حوالي 200 مللي أمبير لكل نقطة — يتطابق مع مواصفات ملفات الترحيل الصناعية القياسية والصمامات اللولبية.
تجاوز هذا التصنيف يتلف ترانزستورات الإخراج. تعتبر فتائل الإخراج ذات الحجم الصحيح والأحمال المحددة بشكل صحيح جوانب مهمة في التصميم الكهربائي للآلة.
وظيفة التخطي عالي السرعة ذات صلة بالآلات المجهزة بمسبارات قياس أثناء العملية — مسبار Renishaw أو Heidenhain يقيس الجزء المشغل أثناء وجوده على الآلة، دون إزالته.
عندما يلامس المسبار قطعة العمل، فإنه يولد إشارة تخطي. يجب على وحدة التحكم CNC تسجيل موضع المحور الدقيق في لحظة التلامس، بدقة الميكروثانية، بغض النظر عن مكان دورة مسح PLC في تلك اللحظة.
الإدخال/الإخراج القياسي — مثل A16B-2202-0726 — يعالج المدخلات في دورة مسح PMC.
تُدخل دورة المسح تأخيرًا. بالنسبة لمسبار يقيس ميزة بمعدلات تغذية بطيئة، قد يكون هذا التأخير مقبولاً.
للقياس الدقيق أثناء العملية بمعدلات التغذية المستخدمة عادة في الإنتاج، يكون تأخير مسح الإدخال/الإخراج القياسي كبيرًا جدًا، وتكون دائرة التخطي عالي السرعة مطلوبة.
إذا احتاجت آلة مزودة بـ A16B-2202-0726 إلى إضافة قياس أثناء العملية لاحقًا، فيجب استبدال لوحة الإدخال/الإخراج بـ A16B-2202-0725 للحصول على مدخل التخطي عالي السرعة.
هذا تغيير في الأجهزة، وليس تغييرًا في المعلمات.
تم إيقاف A16B-2202-0726. عندما تفشل اللوحة الأصلية، يأتي البديل من سلسلة التوريد في السوق الثانوية. كل من 0726 (بدون تخطي) و 0725 (مع تخطي) هي كميات معروفة بتاريخ خدمة راسخ. غالبًا ما تخزن الموردون كلا المتغيرين.
إجراء الاستبدال مباشر: استبدال اللوحة المادية، تأكيد تثبيت جميع الموصلات، والتحقق الوظيفي من خلال شاشة تشخيص الإدخال/الإخراج لوحدة التحكم CNC.
لا توجد معلمات خاصة بلوحة الإدخال/الإخراج تحتاج إلى تكوين — يتم تخزين تعيينات عناوين الإدخال/الإخراج لوحدة التحكم PMC لهذه اللوحة في معلمات وحدة التحكم CNC الخاصة بلوحة الإدخال/الإخراج وتظل دون تغيير بعد استبدال اللوحة.
س1: توقفت عدة نقاط إخراج على A16B-2202-0726 عن العمل. تم تأكيد أوامر إخراج PMC صحيحة. هل اللوحة معطلة؟
نقاط إخراج متعددة معطلة مع أوامر PMC صحيحة تتوافق مع فشل ترانزستور الإخراج — عادة ما يكون سببه التيار الزائد من دائرة قصر أو ارتداد حثي على حمل متصل.
تحقق مما إذا كانت المخرجات المعطلة على نفس الموصل أو تشترك في أرضية مشتركة.
إذا كانت فتائل الإخراج مثبتة لمجموعة النقاط المعطلة، فتحقق منها أولاً. إذا كانت الفتائل سليمة وظلت المخرجات معطلة، فقد فشل قسم مشغل الإخراج في اللوحة ويتطلب استبدال اللوحة.
س2: تُظهر وحدة التحكم CNC إنذارات اتصال الإدخال/الإخراج المتعلقة بـ A16B-2202-0726. تم إعادة تثبيت موصل اللوحة. ما الذي يجب التحقق منه أيضًا؟
بعد إعادة تثبيت الموصل، تحقق من جهد إمداد 24 فولت تيار مستمر إلى لوحة الإدخال/الإخراج. يتسبب الجهد المنخفض في إنذارات اتصال تحاكي فشل اللوحة.
قم بقياس الإمداد عند أطراف إدخال 24 فولت للوحة — وليس عند مصدر الإمداد — للكشف عن انخفاض الجهد في أسلاك الإمداد.
تحقق أيضًا من كابل ناقل الإدخال/الإخراج بين لوحة الإدخال/الإخراج ولوحة وحدة التحكم CNC الرئيسية بحثًا عن أي تلف أو اتصالات غير محكمة.
س3: تحتاج الآلة إلى إضافة قدرة قياس أثناء العملية. هل يمكن لـ A16B-2202-0726 دعم نظام قياس؟
لا تحتوي A16B-2202-0726 على دائرة مدخل التخطي عالي السرعة المطلوبة للقياس الدقيق أثناء العملية. تأخير مدخل الإدخال/الإخراج القياسي مرتفع جدًا لالتقاط موضع المسبار بدقة. لإضافة قياس أثناء العملية، يجب استبدال لوحة الإدخال/الإخراج بـ A16B-2202-0725 (التي تحتوي على مدخل التخطي عالي السرعة).
يحتاج برنامج PMC الخاص بالآلة أيضًا إلى تحديث للتعامل مع منطق المسبار، وتحتاج معلمات وحدة التحكم CNC لوظيفة التخطي إلى تكوين.
س4: بعض المدخلات على A16B-2202-0726 تقرأ حالات غير صحيحة بشكل متقطع. تم التحقق من الأسلاك للمدخلات المتأثرة وهي صحيحة. هل اللوحة تفشل؟
قراءات المدخلات الخاطئة المتقطعة مع الأسلاك الصحيحة المؤكدة تشير إلى تدهور مكثف فلتر الإدخال على اللوحة القديمة.
تقوم مكثفات فلتر الإدخال بتنعيم إشارات الإدخال 24 فولت قبل وصولها إلى العوازل الضوئية.
مع تقدم عمر المكثفات، تنخفض فعاليتها في الترشيح، مما يسمح لمركبات الضوضاء بإنتاج قراءات إدخال خاطئة.
تعتمد هذه الأعراض على درجة الحرارة — وتزداد سوءًا عادةً مع ارتفاع درجة حرارة اللوحة أثناء التشغيل. يؤدي استبدال اللوحة أو تجديد مستوى المكثفات إلى حل هذه المشكلة.
س5: يتوفر بديل A16B-2202-0726 من آلة أخرى من نفس طراز السلسلة 16-A. هل يمكن استخدامه مباشرة؟
A16B-2202-0726 من منصة تحكم متطابقة قابلة للتبديل مباشرة — اللوحة عبارة عن عنصر قياسي بدون تكوين خاص بالآلة مخزن عليها.
يتم تخزين تعيين عنوان الإدخال/الإخراج لوحدة التحكم PMC لهذه اللوحة في معلمات وحدة التحكم CNC الخاصة بلوحة الإدخال/الإخراج، وليس على اللوحة نفسها.
بعد تثبيت اللوحة البديلة، يجب أن تعمل نقاط الإدخال/الإخراج دون أي تغييرات في المعلمات.
تحقق من خلال شاشة تشخيص الإدخال/الإخراج لوحدة التحكم CNC بعد التثبيت للتأكد من أن جميع المدخلات والمخرجات المتوقعة تستجيب بشكل صحيح.
