| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A16B-2202-0790 |

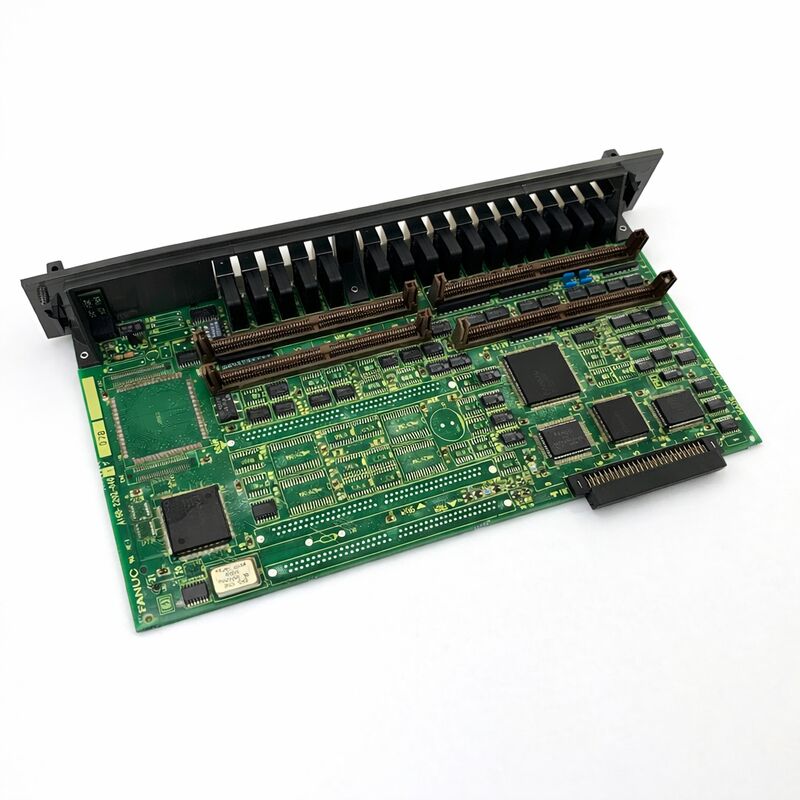

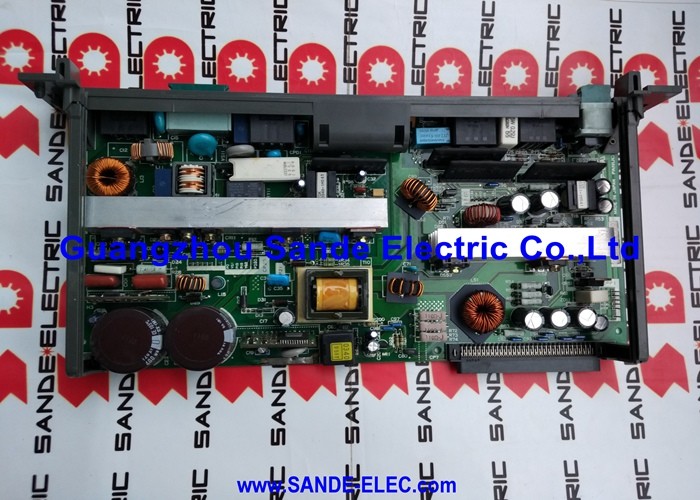

رقم القطعة: A16B-2202-0790
الشركة المصنعة:FANUC Corporation (اليابان)
نوع المنتج: لوحة دخل/خرج لوحة المشغل
سلسلة اللوحة: A16B-2202
الأنظمة المتوافقة:FANUC Series 16 / 18 CNC وما يتوافق معها
إن A16B-2202-0790 هي لوحة دوائر مطبوعة دخل/خرج للوحة المشغل من سلسلة A16B-2202 من FANUC. تنتمي هذه اللوحة إلى مجموعة لوحات واجهة الدخل/الخرج في منظومة وحدات التحكم FANUC Series 16 و 18، والتي تربط برنامج سلم PMC الخاص بوحدة تحكم CNC بأجهزة لوحة المشغل الخاصة بأداة الآلة.
تغطي سلسلة A16B-2202 نطاقًا محددًا جيدًا من لوحات الدخل/الخرج هذه — تخدم المتغيرات المختلفة عددًا مختلفًا من قنوات الدخل/الخرج وتكوينات كهربائية — و -0790 هو أحد المتغيرات في هذه العائلة الراسخة.
الغرض من لوحة دخل/خرج لوحة المشغل مباشر: إنها الواجهة الكهربائية بين المشغل البشري ووحدة تحكم CNC.
عندما يضغط المشغل على زر تجاوز معدل التغذية، أو يختار وضعًا على مفتاح تحديد الوضع، أو يضغط على زر بدء الدورة، فإن تلك الإجراءات المادية تنتج إشارات كهربائية.
تستقبل لوحة الدخل/الخرج هذه الإشارات، وتحولها إلى حالات رقمية، وتقدمها إلى سجلات الدخل الخاصة بـ PMC. يقرأ برنامج سلم PMC هذه المدخلات ويستجيب عن طريق تمكين وظائف CNC المناسبة أو تشغيل مخرجات الآلة المناسبة.
المسار العائد مهم بنفس القدر. كل مصباح مؤشر على اللوحة — ضوء تشغيل الدورة، مؤشر نشاط المغزل، ضوء الإنذار — يتم تشغيله بواسطة منطق الخرج الخاص بـ PMC. تأخذ دوائر الخرج على لوحة الدخل/الخرج هذه أوامر الخرج المنطقية وتحولها إلى التيار الذي يضيء المصابيح المادية.
| المعلمة | القيمة |
|---|---|
| رقم القطعة | A16B-2202-0790 |
| الشركة المصنعة | FANUC Corporation |
| نوع المنتج | لوحة دخل/خرج لوحة المشغل |
| سلسلة اللوحة | A16B-2202 |
| الأنظمة المتوافقة | FANUC Series 16 / 18 CNC وما يتوافق معها |
| التطبيق | واجهة الدخل/الخرج الرقمي للوحة المشغل |
| المنشأ | اليابان |
| درجة حرارة التشغيل | 0 – 55 درجة مئوية |
| درجة حرارة التخزين | −20 – 60 درجة مئوية |
| الرطوبة | 75% RH كحد أقصى (بدون تكثف) |
| الحالة المتاحة | جديد (فائض) / مجدد / مُصلح |
تتم الوساطة بين لوحة المشغل ووحدة تحكم CNC بالكامل من خلال لوحة الدخل/الخرج. هذا عن قصد.
الأسلاك المادية من اللوحة — عشرات أو مئات الموصلات الفردية للمفاتيح والمصابيح والمحددات — لا تتصل مباشرة بالمنطق الرئيسي لوحدة تحكم CNC. تتصل بلوحة الدخل/الخرج. توفر لوحة الدخل/الخرج تكييف الإشارة والحماية والواجهة الكهربائية التي تحول إشارات المجال إلى مستويات منطقية متوافقة مع وحدة التحكم.
هذا الفصل يخدم عدة أغراض.
يمكن أن تحمل الأسلاك الميدانية من اللوحة الضوضاء، وزيادات التبديل، والاقتران المتبادل من موصلات الطاقة القريبة.
تقوم دوائر الدخل في لوحة الدخل/الخرج بتصفية وإزالة الارتداد لهذه الإشارات بحيث تتلقى PMC بيانات نظيفة وموثوقة.
تقوم دوائر الخرج على لوحة الدخل/الخرج بتشغيل التيارات العالية نسبيًا المطلوبة لمصابيح المؤشرات — تيارات من شأنها أن تلحق الضرر بدوائر المنطق الخاصة بوحدة التحكم إذا تم توصيلها مباشرة.
تتواصل PMC مع لوحة الدخل/الخرج عبر ناقل I/O Link التسلسلي الخاص بـ FANUC.
هذا الاتصال التسلسلي يعني أن المسافة المادية بين خزانة وحدة التحكم ولوحة المشغل ليست مقيدة بطول أسلاك الإشارة الفردية.
يحمل كابل I/O Link جميع بيانات القناة بين وحدة التحكم ولوحة الدخل/الخرج كتدفق بيانات تسلسلي عالي السرعة.
تقوم لوحة الدخل/الخرج بإلغاء تسلسل هذه البيانات وتشغيل المخرجات المادية وفقًا لذلك.
تعد أعطال لوحة الدخل/الخرج للوحة المشغل من بين أكثر الأعطال وضوحًا للمشغل في نظام CNC.
اللوحة هي الواجهة الأساسية بين المشغل والآلة. عندما تفشل لوحة الدخل/الخرج، يكون الفشل واضحًا على الفور: تتوقف الأزرار عن الاستجابة، أو تظهر المؤشرات حالات غير صحيحة، أو ترفض الآلة الدخول في الوضع التلقائي لأن مدخلات قفل الأمان الخاصة بها لا تتم قراءتها بشكل صحيح.
شاشات تشخيص PMC الخاصة بـ CNC هي أداة التشخيص الأساسية. تعرض هذه الشاشات الحالة الحية لكل عنوان دخل/خرج في النظام.
يراقب فني ذو خبرة عنوان الدخل لزر لوحة معين أثناء الضغط على الزر وإطلاقه فعليًا.
إذا تغيرت حالة العنوان، فإن دائرة الدخل لهذا القناة تعمل. إذا لم يحدث ذلك، فإن العطل يكمن في اللوحة، أو الأسلاك، أو جهاز اللوحة نفسه.
تشير أعطال الدخل أو الخرج المتعددة التي تحدث معًا — خاصة في مجموعة موصل واحدة — بقوة إلى عطل في اللوحة بدلاً من مشكلة في الأسلاك.
عادةً ما تؤثر أعطال الأسلاك الفردية على إشارة واحدة في كل مرة؛ تميل أعطال اللوحة إلى التأثير على قنوات متعددة تشترك في مشغل دخل أو خرج مشترك.
تحتوي سلسلة A16B-2202 على العديد من المتغيرات التي تخدم عددًا مختلفًا من قنوات الدخل/الخرج وأنواعًا كهربائية مختلفة.
يتم تمييز المتغيرات بعدد الدخل الخاص بها، وعدد الخرج، وما إذا كانت تتضمن وظيفة التخطي عالي السرعة (HDI)، ونوعها الكهربائي (مصدر أو مصرف).
يتطلب اختيار البديل الصحيح معرفة رقم القطعة الدقيق للوحة المثبتة.
يخدم المتغير -0790 تكوين الدخل/الخرج الخاص به ضمن عائلة A16B-2202. استبداله بمتغير لاحق مختلف — حتى لو كان له عدد قنوات مشابه — يخاطر بنوع كهربائي غير صحيح أو تعيين عنوان دخل/خرج غير متوافق.
ابحث دائمًا عن تطابق دقيق لرقم القطعة.
س1: توقفت أزرار تحديد الوضع وبعض الأزرار في لوحة الآلة عن الاستجابة بعد حدث برق قريب. لا تظهر وحدة تحكم CNC أي إنذارات. هل يمكن أن تكون A16B-2202-0790 تالفة؟
يمكن لأحداث البرق أن تدخل زيادات جهد في خزائن التحكم عبر إمدادات الطاقة الكهربائية للمبنى أو عبر مسارات الكابلات الطويلة من اللوحة. لوحات الدخل/الخرج متصلة مباشرة بالأسلاك الميدانية ويمكنها امتصاص طاقة الزيادة من هذا المسار.
قد تكون دوائر حماية الدخل قد فشلت، تاركة قنوات الدخل غير وظيفية حتى لو كانت اللوحة تعمل بالطاقة.
لا تظهر وحدة تحكم CNC أي إنذارات لأن PMC لا يزال يعمل — إنه ببساطة لا يتلقى إشارات دخل اللوحة.
استبدال اللوحة هو الاستجابة المناسبة.
س2: العديد من مصابيح المؤشرات على اللوحة مضاءة دائمًا، بغض النظر عن الحالة الفعلية للآلة. ما الذي يمكن أن يسبب هذا على A16B-2202-0790؟
تشير المخرجات المضاءة بشكل دائم مع حالة منطق PMC الصحيحة (PMC يوجه المخرجات إلى وضع الإيقاف) إلى فشل قسم مشغل الخرج على اللوحة. قد تكون مشغلات الخرج قد تلفت بسبب عطل في الأسلاك، أو جهد زائد على مصدر المصباح، أو ببساطة تقادم المكونات.
تحقق من أن جهد مصدر المصباح ضمن المواصفات.
إذا كان صحيحًا وأن PMC يوجه المخرجات إلى وضع الإيقاف، فقد فشلت دوائر مشغل الخرج المتكاملة على اللوحة. استبدل اللوحة.
س3: يظهر اتصال I/O Link بين وحدة التحكم و A16B-2202-0790 إنذار خطأ في الاتصال. يبدو الكابل غير تالف. ما الذي يجب التحقيق فيه؟
يمكن أن يحدث خطأ في اتصال I/O Link مع كابل مؤكد أنه جيد بسبب تعارض في عنوان I/O Link (إذا تم استبدال اللوحة مؤخرًا أو إعادة تكوينها)، أو دائرة واجهة I/O Link معيبة على اللوحة، أو مشكلة في واجهة I/O Link على جانب وحدة التحكم.
تحقق من إعداد عنوان I/O Link على اللوحة مقابل معلمات تعيين I/O الخاصة بـ CNC.
إذا كان العنوان صحيحًا واستمر الإنذار، فقد تكون دائرة واجهة I/O Link الخاصة باللوحة قد فشلت.
س4: عمل فني صيانة مؤخرًا داخل خزانة الآلة. بعد ذلك، كانت بعض وظائف اللوحة متقلبة. لا يوجد ضرر مرئي. ماذا حدث؟
تشير وظائف اللوحة المتقلبة بعد العمل في الخزانة عادةً إلى موصل غير مثبت جزئيًا.
قد يكون الفني قد أزعج موصلًا على لوحة الدخل/الخرج عن طريق الخطأ أثناء العمل في الخزانة. قم بإيقاف التشغيل، وحدد موقع الموصلات على A16B-2202-0790، وأعد تثبيت كل منها بقوة.
تحقق أيضًا من أي كابل قد يكون قد تم فصله أو انحشاره عن طريق الخطأ.
في معظم الحالات، يحل هذا المشكلة دون الحاجة إلى استبدال اللوحة.
س5: الآلة لديها تحكم 0i-TB، ولكن الوثائق تدرج A16B-2202-0790 كلوحة من السلسلة 16/18. هل يمكن استخدامها؟
تعتمد التوافقية مع 0i-TB على تكوين الدخل/الخرج لوحدة التحكم. تُستخدم بعض لوحات الدخل/الخرج من عائلة A16B-2202 عبر أجيال متعددة من وحدات تحكم FANUC عندما تكون بنية I/O Link ونطاق العناوين متوافقين.
قم بتأكيد توافق اللوحة المحددة مع تكوين 0i-TB عن طريق التحقق من الوثائق الكهربائية للآلة أو استشارة مرجع خدمة FANUC.
لا تقم أبدًا بتثبيت لوحة في تكوين لم يتم تأكيد توافقه صراحةً.
