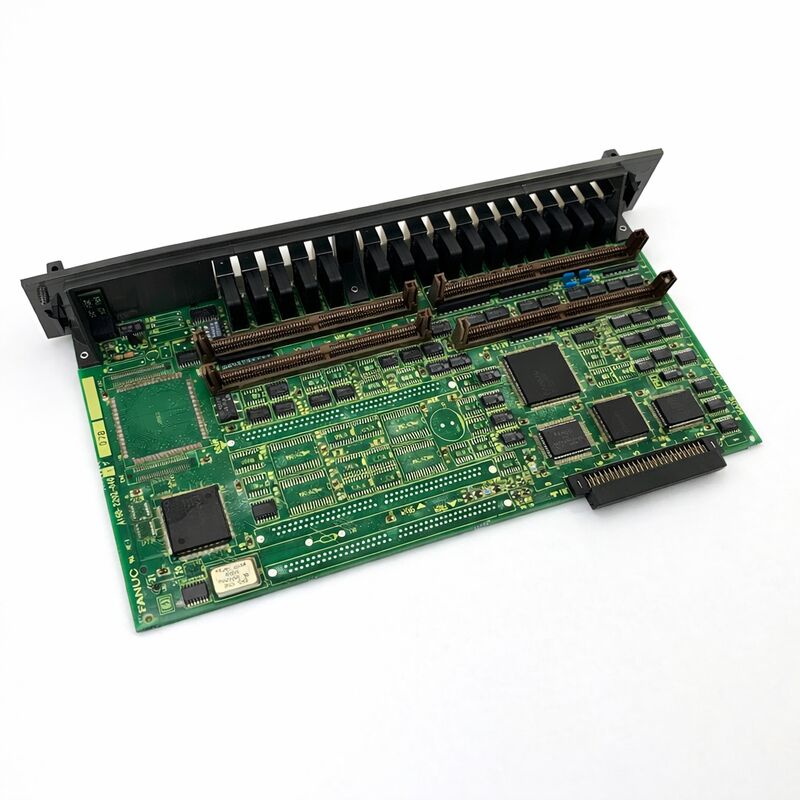

Fanuc A16b-2202-0762 Pc Board Alpha Drive Unit A16B22020762 A16B-22O2-O762

FANUC A16B-2202-0762 | لوحة توصيل مكبر الصوت المؤازر ألفا SVM — سلسلة A16B-2202، منشأ ياباني

رقم القطعة: A16B-2202-0762

الشركة المصنعة:شركة FANUC (اليابان)

نوع المنتج:لوحة توصيل مكبر الصوت المؤازر (لوحة الدوائر المطبوعة لقسم الطاقة)

سلسلة اللوحة: A16B-2202

التطبيق:وحدات مكبر الصوت المؤازر FANUC Alpha SVM

الوظيفة: لوحة الدوائر المطبوعة لمرحلة الطاقة — تبديل الترانزستور، استشعار التيار، توصيلات الطاقة

نظرة عامة

إن A16B-2202-0762 هي لوحة توصيل — لوحة الدوائر المطبوعة لقسم الطاقة — لعائلة FANUC Alpha SVM (وحدة مكبر الصوت المؤازر). في بنية محرك المؤازر Alpha، تحتوي كل وحدة SVM على لوحتين: لوحة الدوائر المطبوعة للتحكم، والتي تتعامل مع جميع معالجة التحكم المؤازر على مستوى الإشارة، ولوحة التوصيل (تسمى أيضًا اللوحة الأساسية أو لوحة الطاقة)، والتي تضم ترانزستورات الطاقة، ودوائر استشعار التيار، وموصلات التوصيل المادية لناقل التيار المستمر، ومخرج المحرك، والإشارات المساعدة.

إن A16B-2202-0762 هي لوحة التوصيل التي تخدم تكوين وحدة SVM المحدد الخاص بها ضمن هذه البنية.

تعد سلسلة A16B-2202 عائلة لوحات التوصيل من FANUC لنطاق Alpha SVM — سلسلة من اللوحات التي تغطي وحدات مكبر الصوت المؤازر أحادية المحور، ومزدوجة المحور، وثلاثية المحور عبر مجموعة واسعة من تصنيفات التيار.

يتم إقران اللوحات المختلفة في هذه السلسلة مع لوحات تحكم محددة لتشكيل تجميعات كاملة لمكبرات الصوت المؤازرة.

تخدم A16B-2202-0762 الطرف عالي التيار لنطاق وحدات المؤازر Alpha أحادية المحور، وتتوافق مع بطاقة التحكم المناسبة لتشكيل محرك محور كامل عالي الطاقة.

دور لوحة التوصيل في وحدة SVM مميز بوضوح عن دور بطاقة التحكم.

بطاقة التحكم تفكر؛ لوحة التوصيل تتصرف. تقوم بطاقة التحكم بحساب أمر التيار وتوليد إشارات قيادة البوابة؛ تقوم ترانزستورات لوحة التوصيل بتنفيذ تلك الأوامر، وتبديل جهد ناقل التيار المستمر لإنتاج تيار خرج المحرك.

التيار المتدفق عبر المحرك — والذي قد يكون عشرات الأمبيرات — يتدفق عبر لوحة التوصيل. يجب نقل الحرارة المتولدة عن هذا التيار، وعن خسائر التبديل في الترانزستورات، بعيدًا عبر المشتت الحراري للوحدة — والذي يتم توصيله حراريًا بأسطح تركيب ترانزستور لوحة التوصيل.

المواصفات الرئيسية

بنية Alpha SVM — وظيفة لوحة التوصيل

تجلس لوحة توصيل وحدة مكبر الصوت المؤازر Alpha في القاعدة المادية والكهربائية للمحرك. تنتهي توصيلات ناقل التيار المستمر — قضبان التيار المستمر عالية الجهد من PSM التي تزود المحرك بالطاقة — هنا. تنتهي توصيلات خرج المحرك هنا أيضًا.

تقوم ترانزستورات IGBT الخاصة بلوحة التوصيل بالتبديل بين هذه القضبان لتوليد خرج التيار المتردد ثلاثي الطور الذي يقود المحرك المؤازر.

تستخدم لوحات التوصيل الحديثة في سلسلة Alpha أجهزة IPM (وحدة الطاقة الذكية) التي تجمع ترانزستورات IGBT ودوائر قيادة البوابة الخاصة بها في وحدة مستقلة.

تستخدم بعض اللوحات أجهزة IGBT منفصلة. بغض النظر عن تقنية الترانزستور، فإن وظيفة التبديل هي نفسها: ستة ترانزستورات (في ثلاثة أزواج) تتحكم في الخرج ثلاثي الطور عن طريق تبديل كل طرف من أطراف المحرك بالتناوب إلى قضيب ناقل التيار المستمر الموجب والسالب.

التوقيت الدقيق ودورة العمل لهذه المفاتيح، التي تأمر بها إشارات قيادة البوابة من بطاقة التحكم أعلاه، تنتج تيارًا ثلاثي الطور جيبيًا يحتاجه المحرك.

يقوم استشعار التيار على لوحة التوصيل بقياس تيارات الطور الفعلية للمحرك والإبلاغ عنها مرة أخرى إلى بطاقة التحكم.

تقارن حلقة التيار الخاصة ببطاقة التحكم التيار المطلوب بالتيار الفعلي وتعدل دورة عمل قيادة البوابة لتقليل الخطأ.

بدون استشعار تيار دقيق، تنهار حلقة التحكم في التيار المغلقة.

سلسلة A16B-2202 في سياق محرك Alpha

تمتد لوحات التوصيل من سلسلة A16B-2202 عبر نطاق منتجات Alpha SVM من أصغر الوحدات أحادية المحور إلى المحركات الكبيرة عالية التيار. ضمن هذه السلسلة، تعكس أرقام اللوحات الوحدة المحددة التي تخدمها — تصنيف تيار الترانزستور، والحجم المادي للوحدة، وتكوين المحرك (أحادي المحور، مزدوج المحور، ثلاثي المحور) كلها تختلف عبر السلسلة.

تتوافق A16B-2202-0762 مع تكوين SVM محدد في هذا النطاق. يتطلب تحديد اللوحة الصحيحة رقم القطعة الكامل — اللوحات المختلفة في سلسلة A16B-2202 غير قابلة للتبديل، حتى لو بدت متشابهة جسديًا.

يتم مطابقة تصنيفات الترانزستور، وتصميم الواجهة الحرارية، وتخطيط الموصل مع وحدة المحرك المحددة التي تخدمها.

أعطال لوحة التوصيل — كيف تبدو

عند فشل A16B-2202-0762، تكون الأعراض عادةً من نوع مرحلة الطاقة: إنذارات التيار الزائد، وإنذارات فشل الترانزستور، وإنذارات فقدان طور الخرج، أو في الحالات الشديدة، إيقاف تشغيل المحرك بالكامل بسبب قصر دائرة IGBT.

تظهر بصمات الأعطال هذه على شاشة LED الخاصة بالمحرك ويتم الإبلاغ عنها أيضًا كإنذارات مؤازرة إلى CNC.

على النقيض من ذلك، تنتج أعطال بطاقة التحكم رموز إنذار متعلقة بالتحكم — أخطاء الاتصال، وفشل VRDY، أو إنذارات متعلقة بالمعلمات.

يساعد فهم هذا التمييز في اتخاذ قرار الاستبدال: يشير إنذار مرحلة الطاقة إلى لوحة التوصيل، بينما يشير إنذار التحكم إلى بطاقة التحكم.

يؤدي تأكيد هذا التمييز إلى توفير تكلفة استبدال لوحة غير تالفة.

نهج الخدمة — استبدال على مستوى الوحدة

سياسة FANUC والممارسة القياسية لمقدمي خدمات مكبرات الصوت المؤازرة المتخصصين هي عدم توفير A16B-2202-0762 كلوحة مستقلة.

تتم صيانة وحدة المؤازر Alpha كوحدة كاملة — من خلال الاستبدال (وحدة مجددة ومختبرة مقابل الوحدة المعيبة)، أو من خلال إصلاح على مستوى المحرك حيث يتم تشخيص العطل المحدد واستبدال المكون الفاشل، أو من خلال استبدال وحدة الترانزستور عندما يكون جهاز IGBT نفسه هو العطل.

يوجد نهج خدمة مستوى الوحدة هذا لأن التحقق السليم من لوحة التوصيل يتطلب تشغيلها تحت حمل المحرك كجزء من وحدة SVM الكاملة.

يجب اختبار الترانزستورات عن طريق تبديل تيار المحرك فعليًا؛ يجب التحقق من استشعار التيار مقابل تيار المحرك؛ يجب تأكيد المسار الحراري. لا يمكن التحقق من أي من هذه بشكل كافٍ على طاولة اختبار بدون تجميع الوحدة الكاملة ومحرك متصل.

أسئلة وأجوبة

س 1: تعرض شاشة إنذار وحدة SVM إنذار تيار زائد على محور واحد. تم قياس مقاومة لف المحرك وهي صحيحة. هل لوحة التوصيل هي العطل المحتمل؟

يشير إنذار التيار الزائد مع محرك مؤكد أنه جيد إلى وجود عطل في IGBT على لوحة التوصيل (حيث فشل ترانزستور في حالة توصيل جزئي) أو عطل في استشعار التيار (حيث يبلغ استشعار التيار عن تيار أعلى مما يتدفق فعليًا).

كلاهما من أعطال لوحة التوصيل. قبل استنتاج أن الأمر يتعلق بلوحة التوصيل، تحقق من أن جهد ناقل التيار المستمر من PSM ضمن مواصفات 283–325 فولت — يمكن أن يتسبب جهد ناقل التيار المستمر الزائد في إنذارات التيار الزائد دون أي عطل في لوحة التوصيل.

س 2: بعد فشل ترانزستور IGBT في قصر دائرة في لوحة التوصيل، تعثرت حماية PSM وانفجر فيوز ناقل التيار المستمر. هل يمكن إصلاح لوحة التوصيل عن طريق استبدال وحدة IGBT فقط؟

يعد استبدال وحدة الترانزستور نهج إصلاح مشروع لمقدمي الخدمات المتخصصين. بعد استبدال وحدة IGBT، يجب اختبار المحرك بشكل تدريجي — أولاً عند حمل مخفض ثم عند حمل كامل — للتأكد من أن الترانزستور البديل يعمل بشكل صحيح وأن أي مكونات أخرى لم تتضرر بسبب حدث قصر الدائرة.

يجب أيضًا فحص مكثفات ناقل التيار المستمر وأي مكونات لقمع الاندفاع في دائرة الناقل بحثًا عن تلف من حدث العطل.

يعد الاختبار بالحمل الكامل بعد الإصلاح ضروريًا قبل إعادة المحرك إلى خدمة الإنتاج.

س 3: توقف مروحة التبريد على وحدة المؤازر. هل يمكن للمحرك الاستمرار في العمل مؤقتًا؟

لا ينبغي للمحرك الاستمرار في العمل بدون مروحة التبريد. تم تصميم وحدات FANUC Alpha SVM بهوامش حرارية تعتمد على تدفق الهواء المحدد من المروحة الداخلية. بدون تدفق الهواء، ترتفع درجات حرارة وصلة IGBT بسرعة تحت الحمل.

سيؤدي التشغيل المستمر بدون تبريد إلى فشل حراري لترانزستورات IGBT على A16B-2202-0762 في وقت قصير — ربما في غضون دقائق عند الحمل الكامل.

يجب استبدال المروحة على الفور. يعد استبدال المروحة عنصر صيانة شائع لهذه المحركات، وتتوفر المراوح عادةً كمكونات احتياطية فردية.

س 4: تتوفر لوحة توصيل من وحدة SVM تم إيقاف تشغيلها. هل يمكن التحقق من أنها تعمل قبل تثبيتها في آلة إنتاج؟

بدون الاختبار في وحدة SVM كاملة تحت حمل المحرك، لا يمكن التحقق بشكل كافٍ من حالة لوحة التوصيل.

قد تكون ترانزستورات IGBT قد تراكمت عليها أضرار إجهاد حراري غير مرئية خارجيًا ولن تظهر في قياس مقاومة باردة.

قبل الوثوق بأي لوحة توصيل مستصلحة في تطبيق إنتاج، يجب اختبارها تحت الحمل في تكوين محرك كامل بواسطة متخصص لديه معدات اختبار مناسبة.

س 5: أي خيار إصلاح أو استبدال لـ A16B-2202-0762 يوفر أفضل توازن بين التكلفة والثقة لآلة حرجة للإنتاج؟

يوفر الاستبدال — استلام وحدة مجددة ومختبرة بالكامل مقابل وحدة معيبة — أفضل نتيجة للآلات الحرجة للإنتاج.

تم اختبار الوحدة المجددة تحت حمل المحرك بواسطة متخصص لديه معرفة مؤسسية بأنماط الفشل الشائعة. وهي تحمل ضمانًا.

يتم تقليل إجمالي وقت تعطل الآلة لأن وحدة مختبرة متاحة للتركيب الفوري.

يعد الإصلاح على مستوى اللوحة خيارًا أقل تكلفة ولكنه يتطلب إزالة الوحدة المعيبة وإرسالها للإصلاح، مما يؤدي إلى نافذة تعطل أطول تكون الآلة خلالها غير متاحة.
