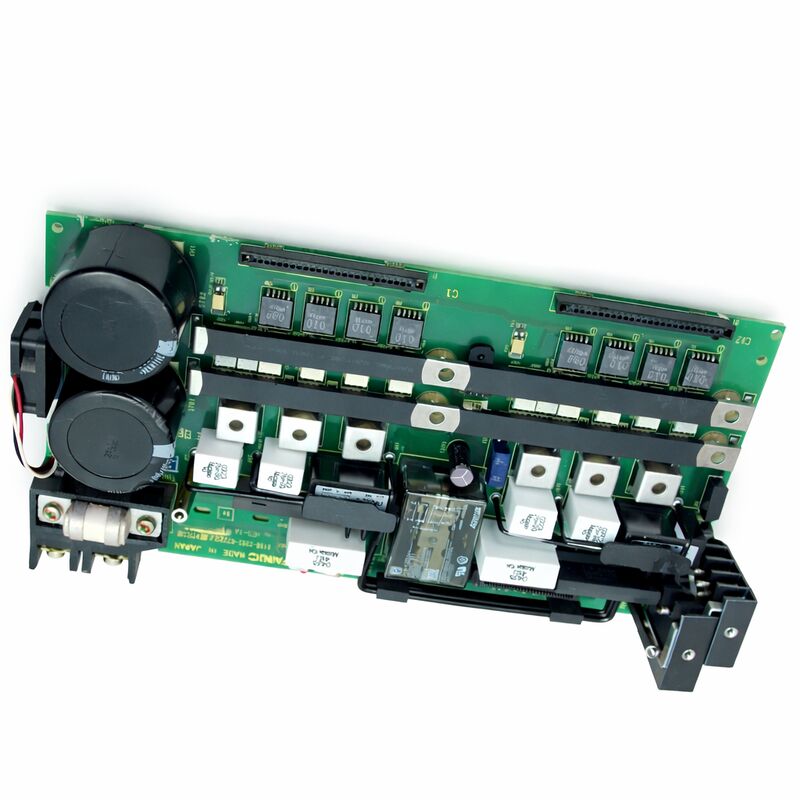

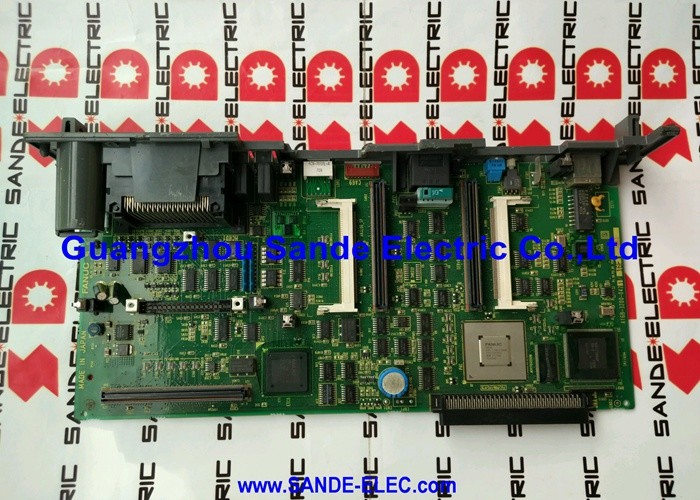

Fanuc A16b-2202-0772 Pc Board Alpha Drive Unit A16B22020772 A16B-22O2-O772

FANUC A16B-2202-0772

رقم الجزء:A16B-2202-0772

المصنع:شركة فانوك (اليابان)

نوع المنتج:لوحة تشغيل إدخال / إخراج PCB

سلسلة اللوحات:A16B-2202

أنظمة متوافقة:سلسلة فانوك 16 / 18 CNC ومتوافقة

نظرة عامة

A16B-2202-0772 هو لوحة الدوائر المطبوعة لإدخال وإخراج لوحة المشغل من سلسلة A16B-2202 من FANUC. It belongs to the cluster of I/O boards in FANUC's Series 16 and 18 controller ecosystem that handle the communication between the CNC controller's PMC and the machine tool's operator interface hardware.

لوحات إدخال/إخراج لوحة المشغل تحمل الإشارات التي تجعل واجهة الإنسان والآلة تعمل: يتم استقبال كل ضغط على الزر على لوحة الآلة من خلال هذه اللوحة،وكل حالة مصباح مؤشر مدفوعة من قبل سلم PMC يتم إخراجها من خلال هذه اللوحة.

سلسلة A16B-2202 تغطي مجموعة من FANUC I/O PCBs للتطبيقات من السلسلة 16 و 18 ، والتي تمتد إلى عدد قنوات مختلف وأنواع I/O.

ضمن هذه السلسلة ، يتم تعريف المتغيرات الفردية من خلال عدد المدخلات والإخراجات ونوع الكهرباء determining تحديد الآلات وتكوينات اللوحات التي تخدمها.

-0772 هو أحد هذه المتغيرات المحددة ، تم تكوينها لتطبيقات إدخال / إخراج لوحة المشغل الخاصة بها داخل تسلسل أنظمة FANUC Series 16/18.

يتم تركيب هذه اللوحات داخل خزانة جهاز التحكم وترتبط بسلك لوحة المشغل.

تتلقى إشارات الدخول من الأزرار، مفاتيح المفاتيح، مفاتيح المفتاحات، ودورات وقف الطوارئ، وتقود إشارات الإخراج إلى مصابيح المؤشر،وأجهزة ردود الفعل لللوحات الأخرى.

موثوقيتهم مرئية مباشرة لمشغل الآلة ‬ لوحة إدخال/إخراج لوحة المشغل معيبة تنتج استجابات لوحة مفقودة أو غير صحيحة واضحة على الفور أثناء تشغيل الآلة.

المواصفات الرئيسية

واجهة لوحة المشغل ماذا تفعل هذه اللوحة

لوحة مشغل آلة CNC هي النقطة التي يتفاعل فيها المشغل البشري مع الآلة.

من اللوحة، يقوم المشغل بدء وإيقاف البرامج، واختيار أنماط التشغيل، وتمكين حركة المحور، والتحكم في وظائف الغزل والماء التبريد، والاعتراف بالأنذار.

كل من هذه التفاعلات تتطلب مسار إشارة كهربائية مادي من أجهزة اللوحة إلى جهاز التحكم CNC.

A16B-2202-0772 يوفر مسار الإشارة على جانب المدخل: عندما يضغط المشغل على زر، يقوم مفتاح اللوحة بإغلاق دائرة.يكتشف PCB I / O هذا الإغلاق ويعرضه على PMC كحالة مدخل منطقية.

يقرأ برنامج سلم PMC هذه الحالة ويستجيب ربما بتمكين وضع أو بدء وظيفة أو تمرير إشارة إلى نواة NC.

على الجانب الخارجي، مؤشر محركات PMC يقول: وضع الآن نشطة، والدوال يعمل، ومبدل الأدوات جاهز.

يأخذ الـ I/O PCB هذه الحالات المنطقية للخروج من PMC ويقود التيار من خلال دوائر مصابيح المؤشر أو ملفات الإرسال المرتبطة بمحطات الخروج.

كل زر وكل مؤشر على الجهاز يمر من خلال هذا المسار المنطقي

الـ I/O PCB هو الأجهزة التي تجعله ممكناً.

اتفاقيات المصدر والغوص

يتم إنتاج أقراص PCB إدخال / إخراج لوحة المشغل في سلسلة A16B-2202 في تكوينات كهربائية من نوع المصدر ونوع المغسلة. يحدد النوعان اتجاه تدفق التيار في دوائر محركات الإخراج.

المخرجات من نوع المصدر توفر التيار من اللوحة إلى الحمل. اللوحة تعمل كمصدر للتيار.

يربط الحمل ‬ مصباحًا أو لفائف رلاي ‬ بين محطة إخراج اللوحة والأرض. عندما يقوم PMC بتفعيل الإخراج ، فإن اللوحة تدفع التيار من خلال الحمل.

المخرجات من نوع المغسلة توفر مسارًا للتيار إلى الأرض. اللوحة تعمل كمغسلة للتيار.

يتم توصيل الحمل بين فولتاج الإمداد ومحطة الإخراج في اللوحة. عندما تقوم PMC بتفعيل الإخراج ، فإن اللوحة تسحب محطة الإخراج نحو الأرض ، مما يكمل الدائرة.

يجب أن يتطابق نوع اللوحة المثبتة مع أسلاك اللوحة. إن تركيب اللوحة من نوع المصدر حيث يتوقع وجود اللوحة من نوع المغسلة أو العكس يؤدي إلى عدم وجود وظيفة إخراج اللوحة.تأكيد دائما النوع الكهربائي من اللوحة المثبتة من ملصقها قبل الحصول على استبدال.

أعراض الخطأ وتشخيصه

عندما يظهر خطأ في لوحة A16B-2202-0772 ، تكون الأعراض مرئية على لوحة المشغل.المدخلات التي لم تعد تُسجّل ‬ضغوطات الأزرار التي لا تنتج استجابة CNC ‬أو المخرجات التي تكون دائمًا مفتوحة أو مغلقة بشكل دائم تشير إلى خطأ في اللوحة أو مشكلة في الأسلاك الميدانية.

شاشة تشخيص PMC من CNC توفر أداة تشخيص مباشرة.مراقبة سجل المدخلات أثناء تشغيل الفيزيائي لكل مفتاح يؤكد ما إذا كانت اللوحة تتلقى وإرسال الإشارة.

إذا أظهرت PMC حالة الإدخال الصحيحة عند تشغيل المفتاح ، فإن اللوحة تعمل لتلك القناة.

إذا لم يظهر PMC أي تغيير أثناء تشغيل المفتاح وتم تأكيد أن المفتاح والأسلاك صحيحان ، فقد فشلت دائرة المدخلات في اللوحة لتلك القناة.

يتم تشخيص أخطاء الإخراج بشكل مماثل باستخدام وظيفة الإخراج القسري لـ PMC لإصدار أمر بحالة إخراج محددة وتأكيد على اللوحة ما إذا كانت المصباح أو الجهاز المقابل يستجيب.

الأسئلة الشائعة

س1: توقف عدة أزرار لوحة المشغل عن العمل بعد إجراء صيانة في خزانة التحكم. يبدو أن الأسلاك سليمة. هل يمكن أن يكون A16B-2202-0772 هو الخطأ؟

أعمال الصيانة في خزانة التحكم يمكن أن تسبب اضطرابات غير مقصودة في الاتصال قبل أن نستنتج أن اللوحة معيبةتأكد من أن جميع الاتصالات بين أسلاك اللوحة وPCB الإدخال / الإخراج مثبتة بالكامل.

و المرفق الذي لا يعمل جزئياً ينتج تماماً النمط الذي وصفته

إعادة وضع جميع الموصلات، واختبار وظيفة اللوحة، وإذا استمر العيب مع مؤكدة مقاعد الموصول، وفحص اللوحة للتلف.

س2: جميع مصابيح مؤشر اللوحة مضاءة بشكل دائم بغض النظر عن حالة PMC. هل هذا خطأ في PCB I / O أو خطأ في الأسلاك؟

المخرجات المضاءة بشكل دائم على الرغم من حالة PMC الصحيحة تشير إلى حالة اتصال قصير في دائرة محرك الإخراج أو في الأسلاك.

تحقق مما إذا كان الجهد المشترك في دائرة إمدادات المصابيح في مستواه الصحيح. يمكن أن يؤدي الإفراط في الجهد إلى إضاءة المصابيح من خلال دوائر حماية السائق الخارجي المتدهورة.

إذا كان الجهد الموفر صحيحًا ، فيتم مراقبة سجل مخرج PMC للتأكد من أن PMC يطلب إيقاف المخرجات.

إذا كان أمر PMC مغلقًا ولكن المصابيح تظل تعمل ، فمن المحتمل أن يكون قسم سائق الإخراج في اللوحة قد فشل.

السؤال 3: كانت الآلة غارقة في سائل التبريد وتوقفت لوحة المشغل عن العمل. هل يمكن استعادة A16B-2202-0772 بعد تلوث السائل التبريد؟

يعتمد التعافي على مدى التلوث ومدى سرعة معالجته.يمكن تنظيف اللوحة المعرضة لضباب سائل التبريد التي لم تسبب بعد التآكل في كثير من الأحيان مع منظف اتصال آمن الإلكترونيات وإعادتها إلى الخدمة بعد التجفيف الدقيق.

اللوحات التي تم غمرها أو تركها رطبة لفترة طويلة عادة ما تظهر آثار التآكل التي لا يمكن استردادها بالكامل.

فحص تحت تكبير بعد التنظيف ‬ التآكل النشط على آثار النحاس أو خطوط المكونات هو علامة على أن اللوحة ليست قابلة للتعافي بشكل موثوق.

السؤال 4: كيف يمكنني تأكيد نوع الإدخال / الإخراج (المصدر أو المغسلة) من A16B-2202-0772 المثبت قبل الحصول على بديل؟

اقرأ الملصق على اللوحة مباشرة، والملصق على اللوحة المثبتة سوف يحدد نوع الإدخال / الإخراج في وصفها أو صف المواصفات.

إذا كان الملصق تالفاً، استشير الوثائق الكهربائية للآلة ‬ يتم تحديد نوع PCB الإدخال/الإخراج في قسم تكوين جهاز التحكم في دليل الصيانة للآلة.

إذا لم يكن أي منهما متاحاً، فيمكن لفني FANUC المؤهل تحديد النوع عن طريق قياس خصائص الدائرة في محطات إخراج اللوحة مع معدات الاختبار المناسبة.

السؤال 5: بعد استبدال هذه اللوحة، يظهر CNC خطأ اتصال لوحة المشغل الذي لم يكن موجودا من قبل. ما يمكن أن يكون الخطأ؟

خطأ اتصال لوحة المشغل بعد استبدال اللوحة يشير عادة إلى واحدة من ثلاثة مشاكل: اللوحة الاستبدالية لديها تكوين عنوان اتصال إدخال / إخراج مختلف عن الأصلي ،لا يتم تشغيل أحد المكونات بالكامل على لوحة الاستبدال، أو لوحة الاستبدال لديه خطأ الذي يولد حالة خطأ على I / O وصلة الحافلة.

تحقق من إعدادات عنوان وصلة الإدخال والخروج ومقعدات المرفق أولاً

إذا تم التأكد من صحة كليهما ، فقد يكون من الضروري استبدال لوحة الاستبدال.
