لوحة الدوائر CNC
>
|

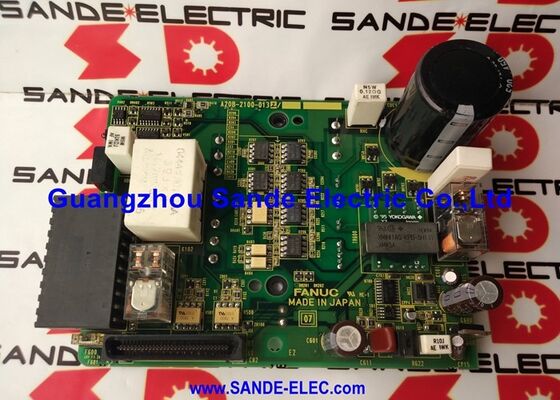

| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A16B-2202-0780 |
تحتوي وحدة مكبر الصوت المؤازر FANUC على مجموعتين متميزتين من ثنائي الفينيل متعدد الكلور: لوحة التحكم الرئيسية (لوحة الدوائر المطبوعة)، التي تحمل منطق المعالجة، وبرامج تشغيل البوابة، والبرامج الثابتة، ولوحة الأسلاك (A16B-2202-0780)، التي توفر طبقة الاتصال المادية بين أطراف طاقة مكبر الصوت، وموصلات الإشارة، ولوحة التحكم الرئيسية.
لوحة الأسلاك هي الركيزة الواجهة. تستقبل موصلاتها إشارات أوامر FSSB أو النوع A/B من CNC، وكابلات ردود فعل التشفير من المحركات المؤازرة، وتوصيلات الطاقة من ناقل DC. يتم توصيل لوحة التحكم الرئيسية بلوحة الأسلاك أو الاتصال بها - فهي تعالج أوامر التحكم وتخرج إشارات البوابة لمرحلة طاقة IGBT، ولكن كل توجيه الإشارات الخارجية يمر عبر لوحة الأسلاك أولاً.
عندما تفشل لوحة الأسلاك - من خلال تلف الموصل، أو فشل التتبع بسبب التيار الزائد، أو تلوث الموصل - فإن الاستبدال بـ A16B-2202-0780 يستعيد توجيه الإشارة الصحيح دون لمس لوحة التحكم الرئيسية.
| المعلمة | قيمة |
|---|---|
| رقم الجزء | A16B-2202-0780 |
| الوحدة النمطية | SVM3-12/12/12 (3 محاور) |
| يكتب | لوحة الأسلاك (ثنائي الفينيل متعدد الكلور) |
| واجهة | النوع أ، النوع ب، FSSB |
| التقييم الحالي | 12A / 12A / 12A (لكل محور) |
| طلب | نظام سيرفو فانوك ألفا |
تتوافق لوحة الأسلاك A16B-2202-0780 مع ثلاثة أنواع من واجهة الأوامر المؤازرة، مما يعكس أجيال وتكوينات مختلفة لاتصال FANUC CNC مع مكبرات الصوت المؤازرة:
النوع أ:واجهة مؤازرة FANUC سابقة تستخدم أسلاك أوامر مؤازرة مخصصة بين CNC وكل محور مكبر للصوت. توفر الواجهة من النوع A إشارات أوامر الموضع والسرعة عبر اتصال متوازي أو تناظري.
النوع ب:تطور من النوع A، مع إشارات معدلة تعمل على تحسين مناعة الضوضاء ودقة الأوامر. يستخدم كلا النوعين A وB كابلات مباشرة بين CNC ومكبر الصوت.
FSSB (حافلة إشارة الألياف البصرية المؤازرة):تم تقديم واجهة الاتصال التسلسلية عالية السرعة مع أجيال FANUC CNC اللاحقة. يستخدم FSSB كابلات الألياف الضوئية لحمل جميع إشارات أوامر وردود الفعل للمحور في طوبولوجيا سلسلة ديزي بين CNC وسلسلة مكبر الصوت. يعمل FSSB على التخلص من الضوضاء الكهربائية في إشارات الأوامر المؤازرة وتبسيط توجيه الكابل - حيث تربط حلقة ليفية واحدة جميع وحدات مضخم الصوت المؤازر.
توفر لوحة الأسلاك A16B-2202-0780 مواضع موصل لجميع أنواع الواجهات الثلاثة، مما يجعلها بديلاً واسع التوافق عبر سلسلة SVM3.
تلف موصل مكبر الصوت المؤازر:تعمل وحدة مكبر الصوت SVM3 في مركز التصنيع على تطوير إنذار محوري متقطع. يكشف الفحص عن تلف ميكانيكي لموصل FSSB الموجود على لوحة الأسلاك نتيجة لحادث توصيل كابل الخدمة. تم استبدال لوحة الأسلاك A16B-2202-0780، واستعادة مسار إشارة FSSB الصحيح. تمت إعادة تثبيت لوحة التحكم الرئيسية، ويعود مكبر الصوت إلى الخدمة.
إصلاح الضرر الزائد:يتسبب حدث التحميل الزائد على المحور في تلف أثر على لوحة الأسلاك SVM3. يتم اختبار لوحة التحكم الرئيسية بشكل صحيح بعد الحدث. يعمل الاستبدال A16B-2202-0780 على استعادة وحدة مكبر الصوت دون تكلفة استبدال وحدة SVM3 بالكامل.
قطع غيار تشغيل النظام المؤازر:يحتفظ صانع آلات CNC بـ A16B-2202-0780 كقطعة احتياطية لورشة العمل لوحدات مضخم الصوت المؤازر SVM3 على آلات الإنتاج الخاصة به، مما يتيح إصلاحًا سريعًا على مستوى اللوحة في حالة تعطل لوحة الأسلاك.
س1: هل يمكن استخدام A16B-2202-0780 مع جميع متغيرات SVM3، أو SVM3-12/12/12 فقط؟
A16B-2202-0780 هي لوحة الأسلاك لتكوين SVM3-12/12/12 على وجه التحديد. تستخدم متغيرات SVM3 الأخرى - مثل SVM3-12/12/20، وSVM3-12/20/20، وSVM3-20/20/20 - أرقام الأجزاء المجاورة في السلسلة A16B-2202-078x (0781، 0782، 0783 على التوالي). تحقق من طراز SVM3 الدقيق والتقييمات الحالية من لوحة اسم وحدة مكبر الصوت قبل طلب لوحة الأسلاك.
س2: هل تتطلب واجهة FSSB أي نوع محدد من الألياف الضوئية عند توصيلها بـ A16B-2202-0780؟
نعم. يستخدم FSSB كابلات الألياف الضوئية المحددة من قبل FANUC مع موصلات مخصصة. يتصل كابل الألياف بين مخرج FSSB الخاص بـ CNC وأول مضخم صوت SVM3 في السلسلة، ثم سلاسل ديزي إلى مكبرات الصوت اللاحقة. استخدم فقط مجموعات الألياف الضوئية FSSB المحددة من قبل FANUC - قد يكون لكابل الألياف العام توهين أو هندسة موصل غير متوافقة. تأكد من أرقام أجزاء كابل FSSB من دليل مضخم الصوت المؤازر FANUC Alpha Series.
س3: هل A16B-2202-0780 عنصر قابل للاستبدال ميدانيًا، أم أن الاستبدال يتطلب خدمة FANUC؟
لوحة الأسلاك عبارة عن مجموعة قابلة للاستبدال ميدانيًا لفنيي الصيانة المدربين والمطلعين على التعامل مع مكبر الصوت المؤازر. يتطلب الإجراء عزل ناقل DC وتفريغه بالكامل، ثم إزالة لوحة التحكم الرئيسية قبل استخراج لوحة الأسلاك واستبدالها. تحتفظ مكثفات ناقل التيار المستمر بجهد خطير بعد إزالة الطاقة - راقب فترة انتظار التفريغ المحددة في دليل صيانة مكبر الصوت المؤازر من سلسلة FANUC Alpha قبل فتح مكبر الصوت.
س 4: ما هي المعلمات أو البرامج الثابتة المخزنة على لوحة الأسلاك؟
لا أحد. لوحة الأسلاك عبارة عن لوحة توصيل سلبي - فهي لا تحمل أي برامج ثابتة أو معلمات أو بيانات محرك مؤازر. توجد جميع البرامج الثابتة لمحرك الأقراص ومعلمات المحور وبيانات ضبط المؤازرة على لوحة التحكم الرئيسية (لوحة الدوائر المطبوعة، على سبيل المثال، A20B-2100-0260). لا يتطلب استبدال لوحة الأسلاك إعادة تحميل المعلمة أو إعادة التشغيل.
Q5: هل يمكن تحويل وحدة مكبر الصوت FANUC SVM3 المزودة بلوحة أسلاك واجهة من النوع A/B إلى FSSB عن طريق استبدال لوحة الأسلاك؟
يدعم A16B-2202-0780 موصلات النوع A/B وFSSB على نفس اللوحة. ومع ذلك، يتطلب تشغيل FSSB أيضًا إصدار لوحة الدائرة المطبوعة الرئيسية (PCB) الصحيح. يتطلب التحويل من نظام مكون من النوع A/B إلى FSSB كلاً من لوحة الأسلاك الصحيحة وثنائي الفينيل متعدد الكلور، بالإضافة إلى البرامج المتوافقة مع FSSB في CNC. راجع دليل بدء تشغيل مضخم الصوت المؤازر FANUC Alpha للتعرف على متطلبات التحويل الكاملة.
