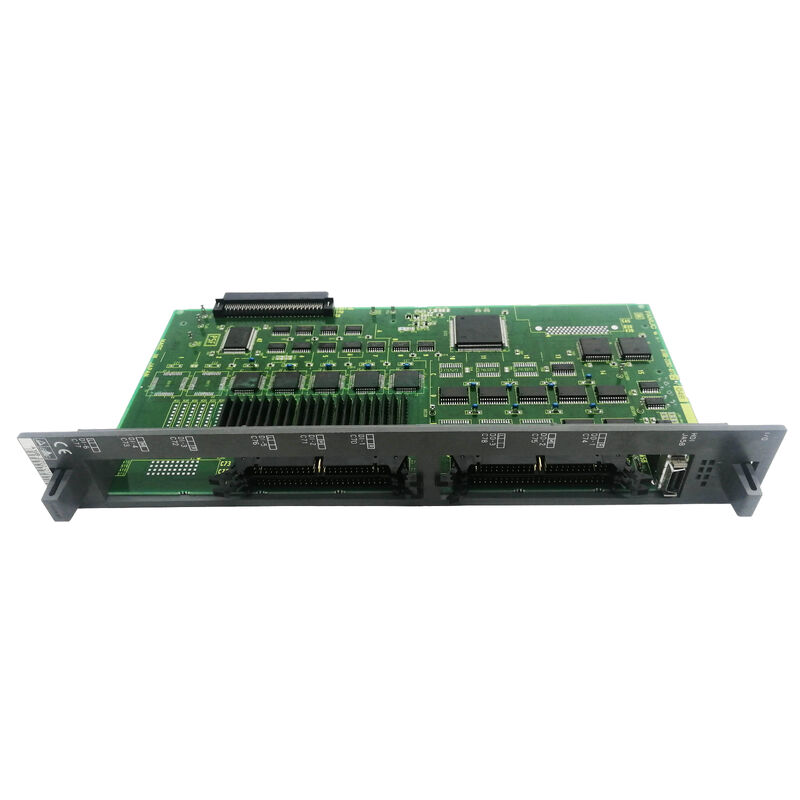

لوحة الدوائر CNC
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A16B-2202-0786 |

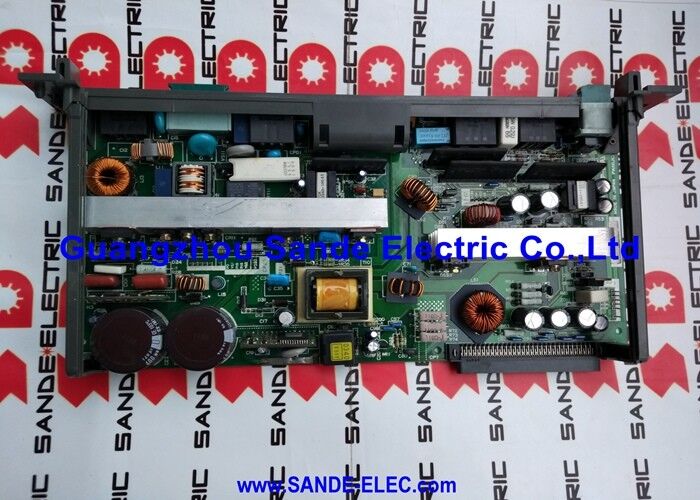

دليل المضخم الخدمي لـ GE Fanuc Alpha (B-65165E/02) يؤكد: A16B-2202-0786 هو لوحة الأسلاك لـ A06B-6096-H307المتغير ذو التيار الأعلى في عائلة A06B-6096 SVM3 من وحدات الخدمة ذات الثلاث محاور.
SVM3 (Servo Module 3-axis) يدمج ثلاث قنوات مستقلة لـ servo axis في وحدة واحدة.ثلاثة محاور تتشارك إمدادات الطاقة المشتركة وحافلة التيار المباشر داخل غطاء الوحدة ، مما يزيد من استخدام مساحة الخزانة مقارنة بثلاث وحدات منفصلة ذات محور واحد.
الـ SVM3-20/20/40 لديه تصنيفات تيار غير متماثل عبر قنواته الثلاث:
| المعلم | القيمة |
|---|---|
| محرك أقراص متوافق | A06B-6096-H307 (SVM3-20/20/40) |
| عدد المحاور | 3 |
| المحور 1 القمة | 20A |
| المحور 2 القمة | 20A |
| المحور 3 القمة | 40A |
| واجهة | FSSB |
| بطاقة التحكم | A20B-2100-0260 |
| السلسلة | A16B-2202 |
دليل GE Fanuc B-65165E/02 يؤكد عائلة A06B-6096 SVM3 الكاملة وألواح الأسلاك الخاصة بها:
| وحدة القيادة | لوحة الأسلاك | التصنيفات الحالية |
|---|---|---|
| A06B-6096-H301 | A16B-2202-0780 | 12/12/12 |
| A06B-6096-H302 | A16B-2202-0781 | 12/12/20 |
| A06B-6096-H303 | A16B-2202-0782 | 20/12/20 |
| A06B-6096-H304 | A16B-2202-0783 | 20/20/20 |
| A06B-6096-H305 | A16B-2202-0784 | 12/12/40 |
| A06B-6096-H306 | A16B-2202-0785 | 12/20/40 |
| A06B-6096-H307 | A16B-2202-0786 | 20/20/40 |
A16B-2202-0786 في نهاية السلسلة هو المتغير ذو أعلى مجموع التيار ثلاث محاور يبلغ مجموعها 80A القمة مجتمعة.
SVM3-20/20/40 خطأ لوحة الأسلاك:يصاب جهاز FANUC Alpha CNC مع وحدة SVM3 ثلاثية المحاور بأخطاء محرك داخلية. بعد التحقق من بطاقة التحكم والترانزستورات IGBT ، يتم تحديد لوحة الأسلاك A16B-2202-0786 على أنها العيب.استبدال يعيد التشغيل الصحيح ثلاثي المحور سيرفو.
إصلاح وحدة الخدمة ذات المحور الثلاثي:تخضع وحدة SVM3-20/20/40 لجهاز الإنتاج لصيانة شاملة مخطط لها. يتم استبدال لوحة الأسلاك A16B-2202-0786 كجزء من تجديد PCB الداخلي للوحدة المحركية.
س1: كيف أتحقق من أن A16B-2202-0786 هي لوحة الأسلاك لوحدة SVM3 الخاصة بي؟
حدد وحدة المحرك من لوحة الاسم الأمامية إذا كانت تقرأ A06B-6096-H307 ، A16B-2202-0786 هي لوحة الأسلاك المؤكدة. يؤكد دليل GE Fanuc Alpha servo B-65165E/02 هذا مباشرة.اقرأ الملصق على اللوحة المثبتة للتأكد من رقم الجزء.
س2: لماذا يستخدم SVM3-20/20/40 تصنيفات غير متماثلة 20/20/40 بدلاً من تصنيفات موحدة 20/20/20 أو 40/40/40؟
تتناسب تصنيفات التيار غير المتماثل مع الطلبات الميكانيكية الفعلية للمحاور الثلاثة التي تخدمها ، وتجنب كل من تحديد محور القوة العالية وتحديد المحاور الخفيفة.القناة 40A تتعامل مع المحور أعلى حمولة في حين أن قنوات 20A تخدم المحاور الخفيفة بكفاءةهذا النهج المتوازن يضمن تحسين تكلفة و أداء حراري وحدة المحرك لمتطلبات المحور المحددة للآلة.
السؤال 3: هل A16B-2202-0786 قابلة للتبادل مع A16B-2202-0785 المجاورة (SVM3-12/20/40) ؟
الرقم A16B-2202-0785 هو لوحة الأسلاك لـ SVM3-12/20/40 و A16B-2202-0786 لـ SVM3-20/20/40. The wiring board's PCB layout reflects the specific transistor module sizes for each axis channel — the 20A Axis 1 channel on the H307 has a different transistor rating than the 12A Axis 1 channel on the H306اللوحات ليست قابلة للتبادل
السؤال 4: ما هي احتياطات السلامة المطبقة قبل الوصول إلى A16B-2202-0786 داخل وحدة الخدمة؟
أطفئ الطاقة وقفل إمدادات الشبكةحافظ حافلة التيار المباشر SVM3-20/20/40 على الشحنة بعد إزالة الطاقة من الشبكة الرئيسية تأكد من أن فولتاج حافلة التيار المباشر أقل من 30 فولت باستخدام عداد فولت معايرة قبل الوصول إلى الداخل.تعامل مع A16B-2202-0786 بواسطة حزام معصم مضاد للستاتيك على سطح آمن من ESD.
السؤال 5: هل يتطلب استبدال A16B-2202-0786 تغييرات في معايير CNC servo؟
لا، معايير الخدمة لجميع قنوات المحور الثلاثة تقع في ذاكرة المعايير الرئيسية لـ CNC بعد تركيب لوحة الأسلاك البديلةتحميل CNC لمعلمات الخدمة أثناء بدء تشغيل الكهرباءالتحقق من استجابة الخدمة الصحيحة على جميع قنوات المحور الثلاثة في سرعة منخفضة قبل العودة إلى الإنتاج.
