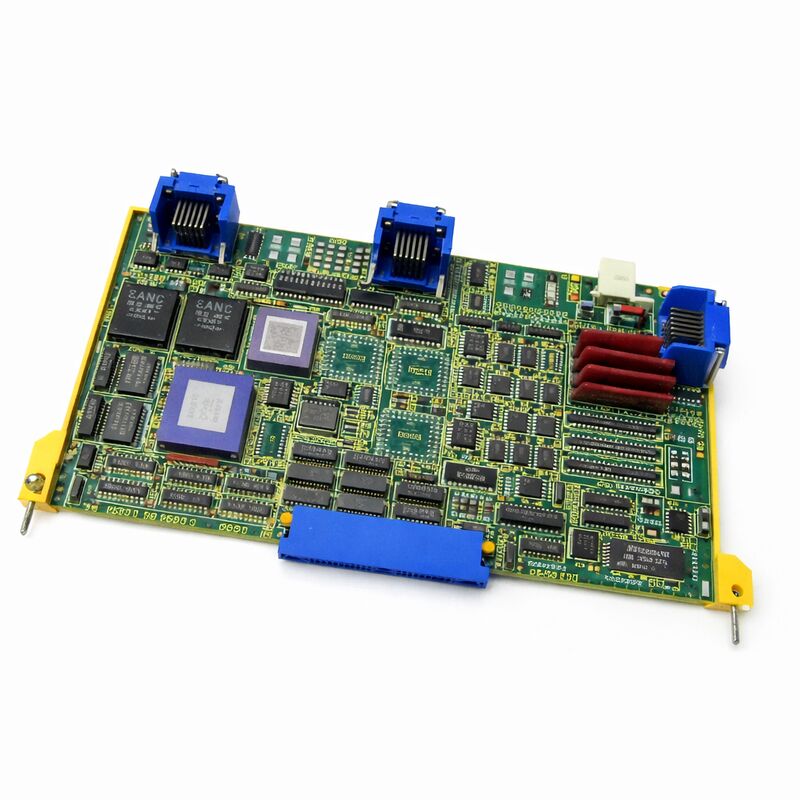

A16B-2203-0021 لوحة تحكم FANUC ORIGINAL A16B22030021 A16B-22O3-OO21

FANUC A16B-2203-0021 | وحدة لوحة الدوائر المطبوعة للتحكم من سلسلة A16B-2203 — أنظمة FANUC CNC، منشأ ياباني

رقم القطعة: A16B-2203-0021

الشركة المصنعة: FANUC Corporation (اليابان)

نوع المنتج: وحدة لوحة الدوائر المطبوعة للتحكم

سلسلة اللوحة: A16B-2203

التطبيق: أنظمة التحكم CNC والأتمتة من FANUC

نظرة عامة

A16B-2203-0021 هي لوحة دوائر مطبوعة من سلسلة A16B-2203 من FANUC — وهي عائلة من لوحات دوائر التحكم CNC التي تشمل لوحات دوائر محركات السيرفو، ووحدات التحكم في المحور والتوسيع، ولوحات واجهة مكبرات الدوران، ومعالجات الرسوميات، ولوحات وظائف النظام عبر مجموعة وحدات التحكم CNC والأتمتة من FANUC.

تمثل هذه السلسلة جيل اللوحات المرتبطة بمنصات CNC متوسطة الجيل من FANUC، وتوفر القدرات الوظيفية المحددة التي تم تصميم عائلة A16B-2203 لتقديمها في تكوينات وحدات التحكم التي تدعمها.

تتميز سلسلة A16B-2203 عن سلاسل A16B-2200 و A16B-2201 و A16B-2202 من خلال موقعها الوظيفي في بنية لوحات FANUC.

بينما غطت أرقام السلاسل السابقة في عائلة A16B-22xx المدخلات/المخرجات، والذاكرة، والتحكم في المحور، ومنطق النظام لوحدات التحكم المبكرة إلى المتوسطة الجيل، تشمل سلسلة A16B-2203 لوحات وظيفية أكثر تقدمًا بما في ذلك بطاقات واجهة السيرفو عالية الأداء، ولوحات دوائر التحكم في محرك الدوران، ولوحات خيارات التوسيع لوحدات التحكم التي تتطلب قدرات تتجاوز مجموعة الأجهزة الأساسية.

تؤدي A16B-2203-0021 دورها الوظيفي المحدد ضمن هذه السلسلة. كل لوحة في عائلة A16B-2203 لها غرض محدد في بنية وحدة التحكم التي تخدمها.

الرقم -0021 هو أحد هذه اللوحات، حيث يوفر قدرتها المحددة لنظام FANUC CNC الذي تم تثبيتها فيه.

المواصفات الرئيسية

عائلة A16B-2203 — وظائف لوحات CNC المتقدمة

تم إنتاج سلسلة A16B-2203 جنبًا إلى جنب مع منصات CNC Series 16 و 18 و 21 وما شابهها من FANUC.

ضمن هذه العائلة، تخدم المتغيرات المختلفة المتطلبات المادية للمحركات، وتوسيع الحركة، والتحكم في الدوران، ووظائف النظام التي تتطلبها وحدات التحكم هذه.

تعمل بعض أجزاء عائلة A16B-2203 كلوحات دوائر لمحركات السيرفو مثبتة مباشرة في وحدات مكبرات السيرفو — وهي بطاقات تشغل خوارزميات التحكم في التيار، وتعالج تغذية راجعة من المشفر، وتدير مشغلات البوابة لمرحلة الطاقة.

يعمل البعض الآخر كلوحات خيارات توسيع المحور التي تضيف محاور يتم التحكم فيها إلى وحدة تحكم دون الحاجة إلى وحدة معالجة مركزية فرعية منفصلة. البعض الآخر يوفر تحكمًا رسوميًا متخصصًا، أو واجهات اتصال، أو وظائف مراقبة.

يعكس اتساع السلسلة نهج FANUC الهندسي المعياري: بادئة عائلة واحدة، وظائف محددة متعددة، كل منها مُحسَّن لدوره.

تساهم A16B-2203-0021 بوظيفتها المحددة في هذا النظام البيئي.

تركيبها في تكوين وحدة التحكم التي تخدمها هو ما يمكّن القدرة التي توفرها.

العمل مع لوحات FANUC A16B-2203 القديمة

تعتبر لوحات سلسلة A16B-2203 مكونات قديمة وفقًا للمعايير الحالية. أكملت FANUC دورة الإنتاج لهذه اللوحات بعد الانتقال إلى أجيال وحدات التحكم الأحدث.

الآلات التي تحتوي عليها ليست قديمة بالمعنى السلبي — فالعديد منها يمثل أصول تصنيع عالية القيمة يعتزم أصحابها الحفاظ عليها في الإنتاج لسنوات قادمة. الإلكترونيات هي ما يتطلب الاهتمام، وليس الآلة نفسها.

يعتمد صيانة هذه الآلات على الوصول إلى اللوحات المحددة التي تحتوي عليها.

تشمل سلسلة التوريد لما بعد البيع للوحات سلسلة A16B-2203 وحدات فائضة تم اختبارها من وحدات تم تفكيكها، ولوحات مجددة باحتراف مع استعادة على مستوى المكونات واختبار وظيفي، وخدمات إصلاح تعالج أعطال مكونات محددة على مستوى اللوحة.

تعمل سلسلة التوريد هذه بفعالية للوحات هذا الجيل.

عند البحث عن بديل لـ A16B-2203-0021، قم بتأكيد رقم القطعة الدقيق من ملصق اللوحة المثبتة.

تحتوي سلسلة A16B-2203 على العديد من المتغيرات، ويمكن أن تخدم أرقام القطع التي تختلف برقم واحد وظائف مختلفة تمامًا في وحدة التحكم.

التشابه المادي بين اللوحات لا يشير إلى التوافق الوظيفي.

الصيانة وتشخيص الأعطال

تنتج أعطال لوحات سلسلة A16B-2203 إنذارات في المنطقة الوظيفية التي تخدمها اللوحة. تحديد رمز الإنذار الدقيق من شاشة إنذار CNC هو الخطوة الأولى في أي تشخيص.

ترتبط رموز إنذار FANUC في هذه الأنظمة بمناطق وظيفية محددة — إنذارات اتصال السيرفو، وأخطاء التحكم في المحور، وأعطال واجهة الدوران، وإنذارات اتصال المدخلات/المخرجات لكل منها نطاقات رموز إنذار مميزة.

قبل استنتاج أن اللوحة قد تعطلت، يجب فحص الموصل المرتبط باللوحة وإعادة تثبيته.

عدد كبير من أعطال اللوحات الظاهرة هي في الواقع أعطال موصلات — جهات اتصال مؤكسدة، موصلات غير مثبتة جزئيًا، أو دبابيس موصلات انحنت أثناء عملية خدمة سابقة.

هذه أكثر شيوعًا بكثير من أعطال مكونات لوحة الدوائر المطبوعة الفعلية وغالبًا ما يمكن حلها دون استبدال اللوحة.

عند تأكيد أن اللوحة هي مصدر العطل، فإن الاستبدال بلوحة مكافئة تم اختبارها والتحقق الوظيفي هي الخطوات المناسبة.

يجب إجراء التحقق الوظيفي — التأكد من أن وحدة التحكم تعمل بشكل صحيح عبر نطاق الوظائف التي تمكّنها تلك اللوحة — قبل إعادة الآلة إلى الإنتاج.

أسئلة وأجوبة

س1: يشير رمز إنذار CNC إلى المنطقة الوظيفية التي تخدمها A16B-2203-0021. قبل طلب بديل، ما هي خطوات التشخيص التي تؤكد أن اللوحة هي سبب العطل؟

أولاً، أعد تثبيت اللوحة ونظف جهات اتصال الموصل الخاصة بها. أعد الاختبار. إذا استمر الإنذار، وإذا كان هناك لوحة مؤكدة الجودة بنفس رقم القطعة متاحة لاختبار الاستبدال، فقم بتثبيتها مؤقتًا للتأكد مما إذا كان الإنذار يختفي.

يحدد اختبار الاستبدال هذا بشكل قاطع العطل في اللوحة مقابل الدوائر المحيطة.

إذا لم تكن لوحة اختبار الاستبدال متاحة، فتابع مع تأكيد الموصل، ثم قم بقياس أي جهود لنقاط الاختبار الموثقة في دليل صيانة وحدة التحكم قبل طلب بديل.

س2: تم تثبيت بديل A16B-2203-0021 تم اختباره واختفى الإنذار الأصلي، ولكن ظهر إنذار جديد ومختلف. ما الذي يجب التحقيق فيه؟

غالبًا ما يكون الإنذار الجديد بعد استبدال اللوحة الذي يزيل الإنذار الأصلي حالة ثانوية كان الإنذار الأصلي يخفيها.

الإنذار الجديد هو الآن العطل النشط. قم بالتحقيق فيه باستخدام نفس نهج التشخيص — رمز الإنذار، توثيق رمز الإنذار، والتحقق الوظيفي للمنطقة التي يشير إليها الإنذار الجديد.

من الممكن أيضًا أن يكون للوحة البديلة مراجعة أجهزة مختلفة قليلاً تتطلب واجهتها تعديلًا في المعلمات؛ راجع وثائق تغيير الأجهزة لوحدة التحكم إذا كانت متاحة.

س3: تبدو اللوحة سليمة جسديًا. هل يستحق إرسالها للتقييم المهني قبل اتخاذ قرار بشأن الاستبدال مقابل الإصلاح؟

الفحص الجسدي يحدد الأضرار الواضحة ولكنه يغفل معظم أوضاع الفشل — تدهور المكثفات، وانحراف الترانزستور، وفشل معلمات الدوائر المتكاملة لا تنتج عنها علامات مرئية.

بالنسبة للوحة نادرة أو باهظة الثمن، فإن التقييم المهني قبل التخلص منها أمر منطقي اقتصاديًا.

يمكن لخدمة إصلاح لوحات FANUC المؤهلة اختبار اللوحة في ظل ظروف كهربائية واقعية وتحديد ما إذا كان العطل هو فشل مكون قابل للإصلاح.

غالبًا ما تكون اللوحة المُصلحة مع ضمان خدمة الإصلاح هي الحل الأكثر فعالية من حيث التكلفة لمتغيرات A16B-2203 النادرة.

س4: كيف يجب تخزين لوحة A16B-2203-0021 احتياطية للحفاظ على وظائفها على مدى فترة طويلة؟

قم بالتخزين في عبوة مضادة للكهرباء الساكنة الأصلية أو ما يعادلها. حافظ على درجة حرارة الغرفة مستقرة ورطوبة منخفضة. تجنب دورات درجة الحرارة — الإجهادات الناتجة عن التمدد والانكماش على وصلات اللحام بمرور الوقت. افحص جهات اتصال الموصل سنويًا بحثًا عن الأكسدة.

قم بالتسمية بوضوح برقم القطعة وتاريخ التخزين. بالنسبة للوحات التي تحتوي على أي مكونات مدعومة بالبطارية، تحقق من البطارية واستبدلها قبل أن تنخفض عن عتبة الاحتفاظ.

يمكن للوحة المخزنة جيدًا أن تظل وظيفية لسنوات عديدة كقطعة غيار للصيانة.

س5: تقترب الآلة من نهاية عمرها الإنتاجي المخطط له. هل لا يزال الأمر يستحق صيانة هذه اللوحة مقابل النظر في ترقية CNC؟

تعتمد الاقتصاديات على قيمة الإنتاج المتبقية للآلة، وتكلفة استبدال اللوحة مقابل ترقية CNC، وعدد اللوحات القديمة الأخرى في وحدة التحكم التي قد تحتاج إلى اهتمام في السنوات القادمة.

تستبدل ترقية CNC وحدة التحكم بأكملها بمنصة حديثة، مما يلغي مشكلة توفر اللوحات القديمة ولكنه يتطلب استثمارًا في التشغيل، وإعادة إدخال المعلمات، وإعادة تدريب المشغل.

بالنسبة لآلة ذات عمر إنتاجي متبقٍ كبير، فإن استبدال اللوحة هو عادة الخيار الاقتصادي.

بالنسبة لآلة قريبة من نهاية عمرها، قد يوفر استثمار الترقية قيمة أفضل على المدى الطويل.
